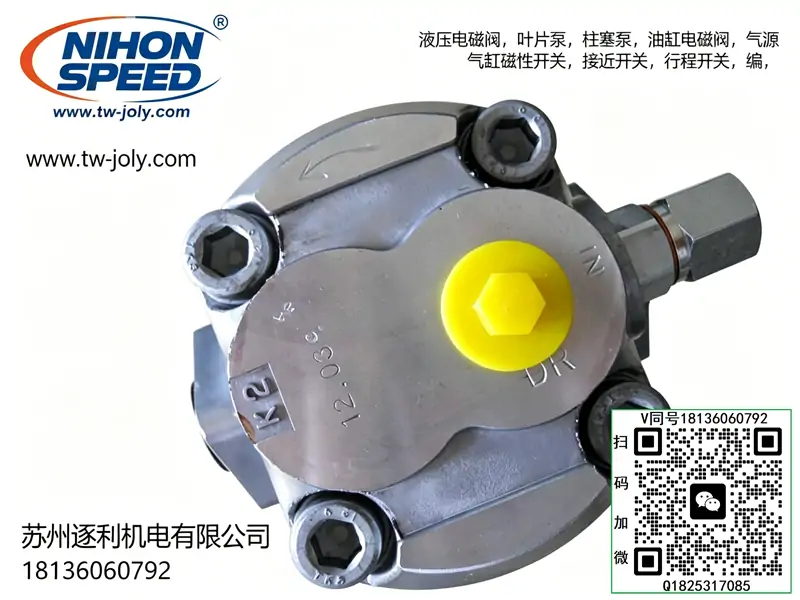

日本NIHON SPEED油泵K1P12R11A 3R 4R K1P 7R 6R 10R L高壓齒輪泵
1. 齒輪泵（主流）
- K1P 系列：K1P1R11A、K1P2R11A、K1P3R11A、K1P4R11A、K1P5R11A
- K2P 系列：K2P6R11A、K2P7R11A、K2P8R11A、K2P9R11A、K2P10R11A
- K3P 系列：K3P11R11A、K3P12R11A、K3P13R11A、K3P14R11A、K3P15R11A
- K1F 系列（法蘭型）：K1F1R11A、K1F2R11A、K1F3R11A
- K1G 系列（腳座型）：K1G1R11A、K1G2R11A、K1G3R11A
2. 潤滑泵 / 小型泵
- SP 系列：SP-10、SP-15、SP-20、SP-25、SP-30
- TP 系列：TP-05、TP-10、TP-15
- RP 系列：RP-20、RP-25、RP-30
3. 其他
- 電機泵組：K1P + 電機（如 K1P2R11A-0.4KW）
- 定制型號：按壓力 / 轉速定制（如 K1P3R11A-20MPa）

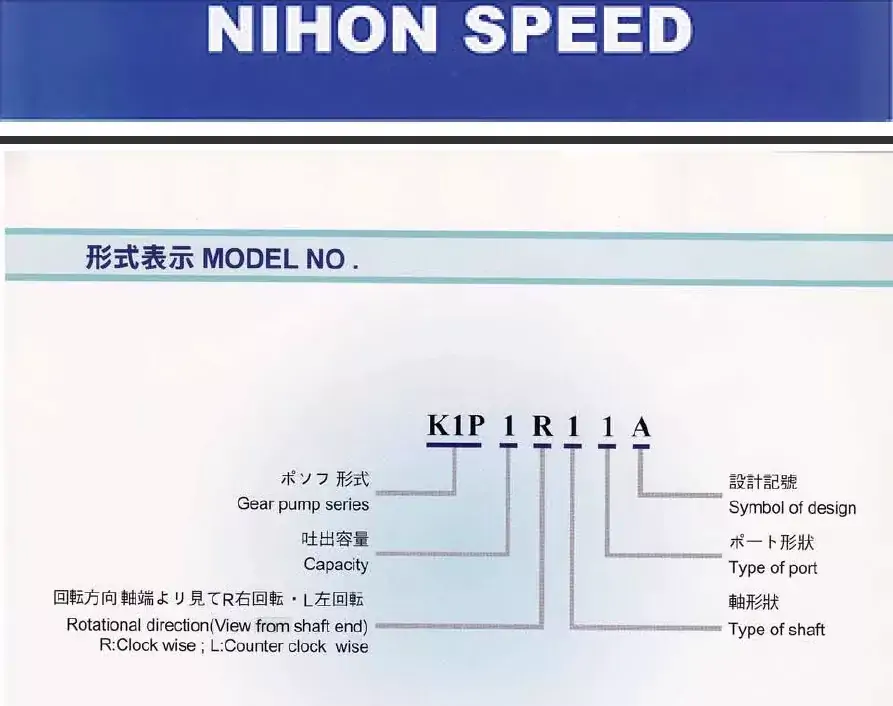

一、型號釋義
- K1P：系列代號，高壓外嚙合定量齒輪泵
- 12：公稱排量 12 mL/r
- R：旋轉方向，軸端視角右旋（順時針）
- 11A：結構配置代碼，標準法蘭安裝、平鍵軸伸、常規油口布局、標準密封配置
二、整體結構
屬于緊湊型鋁合金殼體高壓齒輪泵，整體由：前蓋、泵體、后蓋、主動齒輪、從動齒輪、耐磨浮動側板、高壓密封組件、滾針 / 滑動軸承組成。
采用軸向間隙自動補償結構，高壓下內泄小、容積效率高；齒面精密磨削、低脈動低噪音。
三、工作原理
典型外嚙合容積式齒輪泵原理：
- 齒輪脫嚙合側容積變大，形成真空吸油；
- 齒輪帶入齒槽將油液從吸油腔輸送至壓油腔；
- 進入嚙合側容積減小，油液被擠壓升壓輸出；
- 浮動側板實時補償軸向磨損間隙，長期保持高壓高效率。
四、核心技術參數
- 公稱排量：12 mL/r
- 額定壓力：140 bar
- 峰值瞬時壓力：210 bar
- 適用轉速：600～3000 rpm，推薦常用 1200～2000 rpm
- 理論流量：1500rpm≈18 L/min，2000rpm≈24 L/min
- 容積效率：額定工況≥92%
- 旋轉方向：右旋（軸端看順時針）
- 安裝形式：法蘭式
- 軸端形式：標準平鍵軸
- 密封材質：標準 NBR 丁腈橡膠，適用油溫 -20℃～+80℃
- 適用液壓油：32#、46# 抗磨液壓油，粘度 10～420cSt
五、性能特點
- 高壓耐沖擊，適合中高壓連續工況；
- 浮動側板間隙補償，磨損小、壽命長、內泄低；
- 優化漸開線齒形，流量脈動小、運行噪音低；
- 殼體輕量化設計，體積小、安裝占用空間??；
- 抗油液污染能力強，適配工業常規過濾等級。
六、適用場景
- 中小型液壓站、機床液壓系統
- 環衛車輛、工程機械輔助液壓
- 升降平臺、物流搬運設備
- 輕工機械、木工機械、通用自動化液壓回路
七、使用安裝注意
- 優先水平安裝，吸油管路盡量短、粗、直，嚴禁漏氣；
- 系統建議配置10μm過濾，延長泵芯壽命；
- 長期使用建議工作壓力不超額定 140bar，避免長期峰值承壓；
- 聯軸器同軸度控制在 0.1mm 以內，避免偏磨、異響、早期損壞；
- 油溫超過 80℃工況，可更換氟橡膠高溫密封版本。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.nochef.cn/yyyb/961.html
