日本NIHON SPEED齒輪泵 K1P9R11A K1P7/P6/P12/P10/P1/P2/P3R11A

1. 齒輪泵（主流）

• K1P 系列：K1P1R11A、K1P2R11A、K1P3R11A、K1P4R11A、K1P5R11A
• K2P 系列：K2P6R11A、K2P7R11A、K2P8R11A、K2P9R11A、K2P10R11A
• K3P 系列：K3P11R11A、K3P12R11A、K3P13R11A、K3P14R11A、K3P15R11A
• K1F 系列（法蘭型）：K1F1R11A、K1F2R11A、K1F3R11A
• K1G 系列（腳座型）：K1G1R11A、K1G2R11A、K1G3R11A

2. 潤滑泵 / 小型泵

• SP 系列：SP-10、SP-15、SP-20、SP-25、SP-30
• TP 系列：TP-05、TP-10、TP-15
• RP 系列：RP-20、RP-25、RP-30

3. 其他

• 電機泵組：K1P + 電機（如 K1P2R11A-0.4KW）
• 定制型號：按壓力 / 轉速定制（如 K1P3R11A-20MPa）

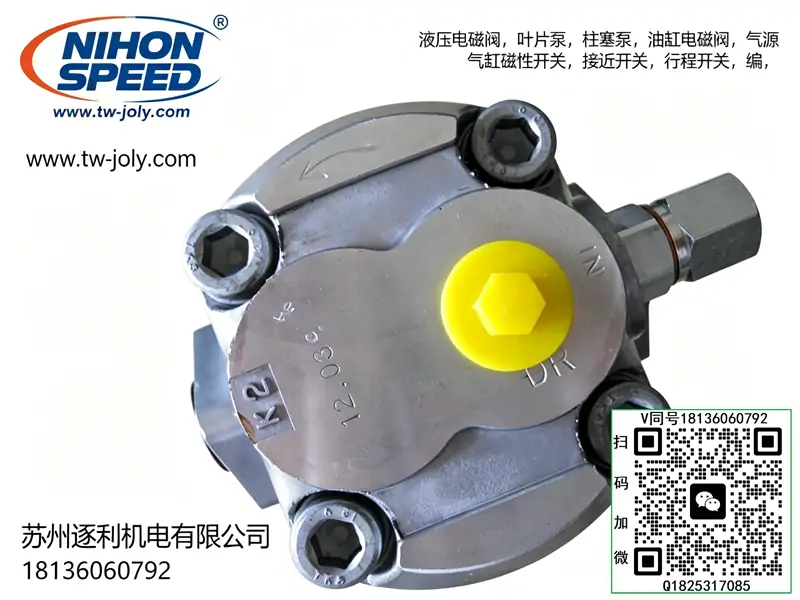

K1P9R11A 油泵詳解

K1P9R11A 為高壓外嚙合定量齒輪泵，屬于 K1P 系列，排量 9 mL/rev、右旋、平鍵軸、法蘭安裝，用于中高壓液壓系統，提供穩定流量與壓力，結構緊湊、噪聲低、壽命長、性?xún)r(jià)比高。

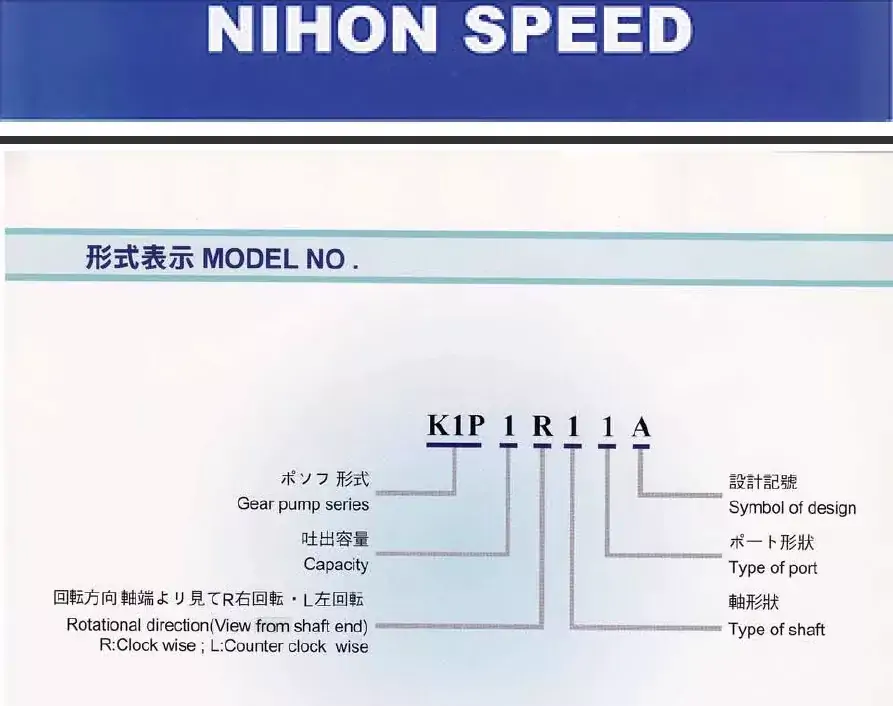

一、型號編碼規則

• K1P：系列代號，高壓外嚙合齒輪泵
• 9：排量代號，公稱排量 9 mL/rev
• R：旋轉方向（軸端視），順時針（右旋）
• 11A：設計 / 版本代號，標準型、平鍵軸、法蘭安裝

二、結構組成（高壓強化設計）

• 泵體：高強度鑄鐵，8 字形內腔，集成吸油口（大）、壓油口（?。?，法蘭安裝面。
• 主動 / 從動齒輪：淬火合金鋼、硬齒面、精密磨削，齒形優化，容積效率高、磨損小、噪聲低。
• 主動軸 / 從動軸：合金鋼、高頻淬火，主動軸外伸（平鍵），高剛性、抗扭、長壽命。
• 側板 / 配流板：耐磨合金，軸向間隙補償，減少內泄、提高容積效率。
• 密封件：丁腈橡膠（NBR），適配 ?20℃～+80℃；可選 FKM 高溫密封。
• 軸承：高精度滾針軸承 + 深溝球軸承，支撐穩定、摩擦小、壽命長。

三、工作原理（容積式外嚙合齒輪泵）

1. 吸油（低壓側）：主動齒輪帶動從動齒輪旋轉，齒輪脫開嚙合→齒間容積增大→形成真空，油液在大氣壓作用下從吸油口吸入齒間。
2. 壓油（高壓側）：齒輪繼續旋轉，進入嚙合→齒間容積減小→油液被擠壓升壓，從壓油口排出至系統。
3. 密封與隔離：齒輪嚙合線隔離吸 / 壓油腔，側板間隙補償，減少內泄、維持高壓。
4. 流量特性：定量輸出，流量 ∝ 轉速；壓力由系統負載決定，最高至20.6 MPa。

四、核心參數（標準工況，20℃、46# 抗磨油）

• 公稱排量：9 mL/rev
• 額定壓力：14 MPa（140 bar）
• 最高壓力：20.6 MPa（206 bar）
• 轉速范圍：600～3000 rpm（推薦 1500～2000 rpm）
• 流量（1500 rpm）：≈13.5 L/min
• 容積效率：≥92%（額定壓力）
• 總效率：≥85%（額定工況）
• 旋轉方向：右旋（軸端視，順時針）
• 軸端型式：平鍵軸（φ12.5 mm）
• 安裝方式：法蘭安裝（標準接口）
• 吸油口 / 壓油口：G3/4" / G1/2"
• 工作溫度：?20℃～+80℃（NBR）
• 介質粘度：10～400 cSt（推薦 32#/46# 抗磨液壓油）
• 重量：≈4.2 kg

五、性能優勢

1. 高壓能力：最高 20.6 MPa，適配中高壓系統（液壓機、工程機械）。
2. 高效低泄：硬齒面 + 間隙補償，容積效率≥92%、內泄小、節能。
3. 低噪平穩：齒形優化 + 高精度軸承，噪聲≤65 dB（1500 rpm）、流量脈動小。
4. 結構緊湊：法蘭安裝、體積小、重量輕，節省安裝空間、適配緊湊布局。
5. 可靠長壽：淬火硬齒面 + 耐磨側板，抗污染、磨損小、壽命長、維護簡單。

六、典型應用

• 工程機械：挖掘機、裝載機、叉車 ——高壓工作、穩定流量、緊湊安裝。
• 液壓機床：注塑機、壓鑄機、液壓機 ——高壓保壓、低噪、高效。
• 車輛液壓：環衛車、高空作業車 ——中高壓、體積小、可靠。
• 通用液壓站：中小型液壓系統 ——性?xún)r(jià)比高、易維護、適配廣。
• 潤滑 / 輸送：高壓潤滑、燃油輸送 ——耐磨、可靠、適配多種介質。

七、使用注意事項

1. 安裝：水平安裝，法蘭固定；吸油口高度≤500 mm，避免氣蝕。
2. 油液清潔：10 μm 過濾，清潔度 NAS 12 級，減少磨損、延長壽命。
3. 轉速 / 壓力：長期工作≤2500 rpm、≤14 MPa，避免疲勞；禁止超壓、超速。
4. 吸油條件：吸油管路短、粗、直，無泄漏、阻力≤0.03 MPa，防止氣蝕。
5. 密封與溫度：NBR 密封≤80℃，高溫?fù)Q FKM；定期檢查密封、防泄漏。
