SANYE電機三燁三相電機柴油發電機組

品牌：SANYE（主營變量葉片泵、齒輪泵、油壓電機、泵組，機床 / 注塑液壓站配套）

一、變量葉片泵系列（VP 靜音變量泵，系統壓力 70kg/cm2）

1、VP1 單聯變量泵（小排量 08/12/15/20）

VP1-08-FA3、VP1-12-FA3、VP1-15-FA3、VP1-20-FA3
VP1-08-70、VP1-12-70、VP1-15-70、VP1-20-70

2、VP2 單聯變量泵（中大排量 30/40）

VP2-30-FA3、VP2-40-FA3、VP2-30-70、VP2-40-70

3、DF 雙聯子母變量泵（高低壓組合）

VP-DF20/20、VP-DF30/20、VP-DF30/30、VP-DF40/30、VP-DF40/40

4、YVP 新款低噪變量泵

YVP2-30-70、YVP2-40-70、YVP-DF30/20

二、高壓齒輪泵（HGP、CB 系列）

HGP 外嚙合齒輪泵

HGP-1A-F2R、HGP-1A-F3R、HGP-1A-F4R、HGP-1A-F6R、HGP-1A-F8R
HGP-2A-F10R、HGP-2A-F12R、HGP-2A-F16R、HGP-2A-F20R、HGP-2A-F25R

CB 液壓齒輪泵（工程機械款）

CBNA-13/1.8、2CB-13/1.8（劈木機雙聯泵）

三、SANYE 油壓內插電機（C 系列直連油泵 4 極 1450rpm）

電壓細分型號

常規 380V：全系列標配；出口 440V/60Hz：后綴 + 440（C03-43BO-440V）；220/380 通用：后綴 - 220/380

四、擺線潤滑泵（RBB 系列）

RBB-326Y2、RBB-410Y2、RBB-516Y2、RBB-620Y2

五、型號后綴釋義

1. FA3：法蘭安裝、380V；70：額定壓力 70bar
2. B0：帶安裝底座臥式；BO：無底座內插直聯油泵
3. DF：雙聯子母泵

六、配套搭配參考

• 0.75KW 電機 C01+VP1-20/HGP1A
• 2.2KW 電機 C03+VP2-30/PV2R1
• 3.7KW 電機 C04+VP2-40/PV2R2

一、型號釋義

• Y：國標Y系列全封閉自扇冷式三相異步電動機，工業通用標準機型，適配發電機組、常規工業傳動負載
• 112：機座中心高112mm，國標標準中型機座，結構剛性好、抗震動、適配連續工況
• M：中機座鐵芯規格，功率儲備充足、運行溫升低、負載適應性強
• 4：4極電機，工頻標準轉速，轉速平穩、扭矩均衡，是柴油發電機組配套主力極數
• SANYE/三燁：品牌標識，專為發電機組、動力配套設備定制，抗電壓波動、耐沖擊負載

二、核心參數

• 產品類型：Y系列標準三相異步電動機（柴油發電機組專用配套電機）
• 額定功率：4.0KW
• 電機極數：4極
• 同步轉速：1500r/min
• 額定滿載轉速：1440r/min（50Hz）
• 額定電壓：三相AC380V，適配柴油發電機輸出電壓工況
• 額定電流：8.8A（額定滿載工況）
• 工作制：S1連續工作制，支持24小時不間斷運行，適配發電機組持續出力工況
• 絕緣等級：B級絕緣，耐高溫、適配發電機電壓波動環境
• 防護等級：IP44，防塵、防濺水，適配戶外、機房發電機組工作環境
• 冷卻方式：IC411自扇風冷，自主散熱穩定，無需外接散熱設備
• 殼體材質：鑄鐵機殼，剛性強、抗震動、耐磨損、適配機組高頻震動工況

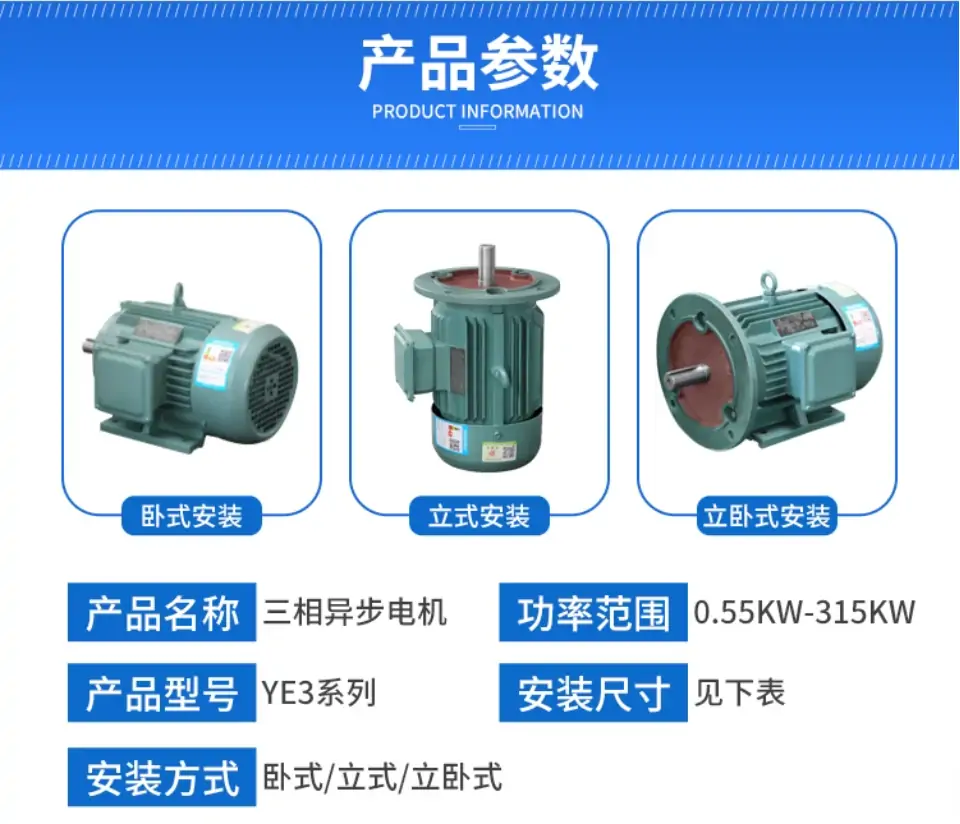

• 安裝方式：國標通用，支持B3臥式、B5立式法蘭安裝，適配發電機組底座固定結構
• 標準軸徑：Φ28mm標準平鍵軸，傳動匹配性強，適配各類傳動連接結構
• 噪音值：≤74dB(A)，運行低噪平穩
• 工作環境：環境溫度-15℃～40℃，海拔≤1000m

三、工作原理

三燁Y112M-4為標準三相異步感應電機，適配柴油發電機組供電工況。定子繞組通入相位互差120°的三相交流電，形成勻速圓形旋轉磁場，磁場持續切割轉子導條，產生感應電流與電磁轉矩，驅動轉子恒定轉速旋轉做功。4極標準磁極結構轉速適中、扭矩輸出均衡，可有效適配發電機啟停、負載切換、電壓頻率小幅波動的特殊工況，轉差率穩定、抗沖擊負載能力強，持續輸出動力平穩，保障發電機組配套傳動系統穩定運行。

四、產品特點

• 發電機組專用適配：針對發電機電壓不穩、負載突變、頻繁啟停工況優化，抗電壓波動、抗負載沖擊，適配性遠超普通工業電機
• 鑄鐵機身高強度：整體鑄鐵機殼剛性十足，耐受發電機組高頻震動，長期運行不易變形、不易松動，故障率極低
• 持續運行穩定：S1全天候連續工作制，4KW功率儲備充足，滿載運行溫升可控，適合機組長時間待機、持續出力工況
• 低噪平穩運行：轉子高精度動平衡校正，1440r/min標準轉速運轉平順、震動小、噪音低
• 環境適應性強：IP44防護搭配B級耐高溫絕緣，可適配戶外、機房、通風一般的復雜工作環境，防塵防潮、耐溫耐用
• 國標通用互換：112M標準機座尺寸，市面同型號Y112M-4電機可直接互換，維保、替換、設備改造便捷

五、適配工況與配套設備

• 柴油發電機組、汽油發電機組配套傳動動力單元
• 中小型液壓站、風機、水泵、輸送設備恒速驅動系統
• 工業常規恒速設備、無需調速、長期連續運行的生產設備
• 適配常規30cc-40cc排量油泵中輕載液壓動力單元

六、使用注意事項

• 機組供電啟動前需檢查三相電壓平衡度，發電機空載電壓穩定后再帶載運行，避免低壓、缺相啟動燒毀線圈。
• 嚴禁長期超額定負載運行，過載會導致電機溫升急劇升高、絕緣老化加速，縮短設備使用壽命。
• 設備安裝需水平固定、底座緊固，避免機組高頻震動導致電機偏移、軸承異常磨損。
• 保持電機散熱風道通暢，定期清理風扇與機殼灰塵油污，防止積熱高溫降效。
• 接線必須緊固牢靠、地線可靠接地，杜絕虛接、打火、電壓不穩引發動力不足與異常發熱。
• 禁止頻繁啟停設備，發電機工況下頻繁啟停會產生電壓沖擊，損傷電機繞組絕緣層。

七、常見故障及排查

• 電機無力、轉速偏低：發電機輸出電壓不足、三相電壓不平衡、負載超限；校準機組輸出電壓，降低過載負載。
• 電機異常發燙：長期過載、缺相運行、散熱堵塞、機組電壓不穩；排查電源故障、清理散熱結構、規范負載工況。
• 運行震動、噪音偏大：安裝固定松動、軸承磨損、轉子積塵失衡；緊固底座、更換老化軸承、清理轉子積塵。
• 啟動困難、帶載啟動跳閘：機組啟動電壓過低、負載卡死、繞組局部受潮短路；提升機組啟動電壓、排查機械卡滯、烘干繞組。
• 運行忽快忽慢、動力波動：發電機頻率不穩、供電回路接觸不良；檢修發電機組穩壓系統與接線端子。
