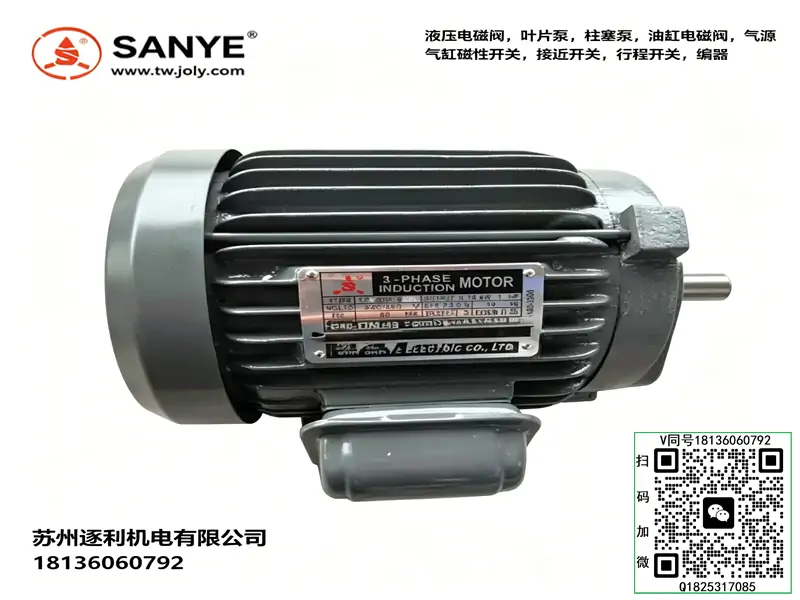

SANYE電機Y2-200L1-2三燁三相電機YSP系列拋光磨光專用電動機

品牌：SANYE（主營變量葉片泵、齒輪泵、油壓電機、泵組，機床 / 注塑液壓站配套）

一、變量葉片泵系列（VP 靜音變量泵，系統壓力 70kg/cm2）

1、VP1 單聯變量泵（小排量 08/12/15/20）

VP1-08-FA3、VP1-12-FA3、VP1-15-FA3、VP1-20-FA3
VP1-08-70、VP1-12-70、VP1-15-70、VP1-20-70

2、VP2 單聯變量泵（中大排量 30/40）

VP2-30-FA3、VP2-40-FA3、VP2-30-70、VP2-40-70

3、DF 雙聯子母變量泵（高低壓組合）

VP-DF20/20、VP-DF30/20、VP-DF30/30、VP-DF40/30、VP-DF40/40

4、YVP 新款低噪變量泵

YVP2-30-70、YVP2-40-70、YVP-DF30/20

二、高壓齒輪泵（HGP、CB 系列）

HGP 外嚙合齒輪泵

HGP-1A-F2R、HGP-1A-F3R、HGP-1A-F4R、HGP-1A-F6R、HGP-1A-F8R
HGP-2A-F10R、HGP-2A-F12R、HGP-2A-F16R、HGP-2A-F20R、HGP-2A-F25R

CB 液壓齒輪泵（工程機械款）

CBNA-13/1.8、2CB-13/1.8（劈木機雙聯泵）

三、SANYE 油壓內插電機（C 系列直連油泵 4 極 1450rpm）

電壓細分型號

常規 380V：全系列標配；出口 440V/60Hz：后綴 + 440（C03-43BO-440V）；220/380 通用：后綴 - 220/380

四、擺線潤滑泵（RBB 系列）

RBB-326Y2、RBB-410Y2、RBB-516Y2、RBB-620Y2

五、型號后綴釋義

1. FA3：法蘭安裝、380V；70：額定壓力 70bar
2. B0：帶安裝底座臥式；BO：無底座內插直聯油泵
3. DF：雙聯子母泵

六、配套搭配參考

• 0.75KW 電機 C01+VP1-20/HGP1A
• 2.2KW 電機 C03+VP2-30/PV2R1
• 3.7KW 電機 C04+VP2-40/PV2R2

一、型號釋義

• Y2：國標第二代優化升級三相異步電動機系列，相比初代Y系列，效率更高、溫升更低、噪音更小、結構更耐用，適配長期高負載連續工況
• 200：機座中心高200mm，重型工業標準機座，機身剛性極強、抗重載沖擊、耐高頻震動，屬于大功率主力工業機座
• L：長機座規格，機身鐵芯更長，功率儲備充足、過載能力強、運行穩定性更高
• 1：1號鐵芯長度序號，同機座標準基礎鐵芯配置，兼顧功率與溫升平衡
• 2：2極高速電機，工業3000級高轉速，響應快、流量大、適配高速重載設備工況

二、核心參數

• 產品類型：Y2系列第二代優化型三相異步工業電動機
• 額定功率：30KW
• 電機極數：2極
• 同步轉速：3000r/min
• 額定滿載轉速：2940r/min（50Hz）
• 額定電壓：三相AC380V，50Hz工業標準，可定制220V/415V/60Hz
• 額定電流：56.8A（380V額定滿載工況）
• 接線方式：△三角形接法（4KW以上大功率電機標準接法）
• 工作制：S1全天候連續工作制，支持24小時不間斷滿載重載運行
• 絕緣等級：F級耐高溫絕緣，抗熱老化、耐高壓過載、適配高速高溫工況
• 防護等級：IP54，防塵、防濺水、耐車間油污粉塵侵蝕
• 冷卻方式：IC411自扇風冷，高速?gòu)?qiáng)制散熱，杜絕大功率高速積熱高溫
• 殼體材質：高強度鑄鐵機殼，剛性極強、抗震動、不易變形、耐受長期重載沖擊
• 安裝標準：IEC國標通用，支持B3臥式、B5立式法蘭、B14小法蘭安裝
• 標準軸徑：Φ55mm平鍵軸，可定制BO內插花鍵軸直插重型液壓油泵
• 功率因數：0.89
• 運行效率：90.5%，高能效低損耗，長期運行省電節能
• 工作環境：環境溫度-15℃～40℃，海拔≤1000m

三、工作原理

Y2-200L1-2為第二代優化型高速三相異步電機，定子通入相位互差120°的三相交流電，形成高速圓形旋轉磁場，快速切割轉子導條產生感應電流與電磁轉矩，驅動轉子高速恒定旋轉。2極磁極結構實現3000級超高轉速輸出，配合Y2系列優化的定子鐵芯與繞組設計，磁場損耗更低、動力轉換效率更高。電機轉差率小、轉速穩定性極強，高速運行不掉速、動力輸出充沛，完美適配大功率液壓、風機、水泵等需要大流量、快響應、長期滿載的重型工業工況。

四、產品核心特點

• 大功率高速大流量：30KW超大功率+2940r/min高轉速，動力儲備極致充足，適配重型大排量油泵高速供油，設備動作速度快、產能效率高
• 二代能效升級：Y2改良系列優化繞組與磁路設計，相比傳統Y系列電機，溫升更低、效率更高、噪音更小、損耗更少，長期運行更節能穩定
• 重型機座高剛性：200重型鑄鐵機座，機身厚重堅固，耐受高速震動、高壓負載沖擊，長期24小時滿載運行不變形、不松動
• 超強抗過載能力：長鐵芯配置過載余量充足，面對負載突變、壓力沖擊、頻繁啟停工況，不易悶車、不掉速、不易發熱燒機
• 高速散熱系統適配：IC411自扇風冷加大散熱風量，針對大功率高速發熱量大的特性專項優化，滿載溫升可控，杜絕積熱故障
• 工業級耐用適配：IP54防護+F級絕緣，適配重工、沖壓、橡塑、大型液壓站等高油污、高負載惡劣車間環境
• 國標通用互換性：200L1標準機座尺寸，市面同規格Y2系列電機可直接互換，維保改造便捷、通用性極強

五、適配油泵與工況

專為超大流量、高壓重載、高速快動作、24小時連續運行的重型液壓系統設計，適配各類大型重載泵型：

• 大排量柱塞泵、HVP-50/HVP-60高壓變量葉片泵高速滿載工況
• HGP-3A、HGP-4A超大排量齒輪泵、多聯組合泵重型液壓?jiǎn)卧?/li>
• 大型油壓機、重型沖壓設備、大噸位升降平臺、工業液壓總站
• 需要高速供油、快速動作、高頻循環、長期滿載不停機的重型自動化生產線

六、同機座極數轉速功率對照（200機座）

• 200L-4｜30KW / 1470r/min：中速超大功率重載工況
• 200L-6｜22KW / 980r/min：低速大扭矩平穩重載工況
• 200L1-2｜30KW / 2940r/min：高速大流量、快響應、極致產能重載工況

七、使用注意事項

• 嚴格遵循標準右旋轉向運行，禁止反轉，反轉會直接導致油泵吸空嘯叫、無法建壓，快速拉傷泵芯精密組件。
• 30KW大功率電機啟動電流大，建議采用降壓?jiǎn)?dòng)或變頻啟動，禁止頻繁直接啟停，避免沖擊電網與設備負載。
• 必須保證三相電源完全平衡、電壓穩定，嚴禁缺相運行，大功率電機缺相數秒即可燒毀整套繞組。
• 液壓系統必須空載啟動，禁止帶壓?jiǎn)⑼＃瑴p少高速高壓沖擊，保護電機與油泵精密配合結構。
• 油泵吸油管路全程密封無漏氣，高速進氣會產生嚴重嘯叫、壓力劇烈跳動、電機負載異常高溫發燙。
• 裝配油泵嚴禁暴力敲擊軸頭，必須保證高精度同軸度，高速偏心會引發劇烈震動、異響與快速軸承磨損。
• 定期徹底清理電機散熱風扇與鰭片灰塵油污，大功率高速電機發熱量大，散熱堵塞極易造成高溫降效、絕緣老化。
• 禁止長期超壓、超負載極限運行，大功率電機熱積累速度快，過載會快速導致溫升超標、線圈擊穿燒毀。
• 接線必須緊固牢靠、地線可靠接地，杜絕線路虛接、三相電流不平衡引發動力不足與異常發熱。

八、常見故障及排查

• 高速重載掉速、壓力不足：供電電壓偏低、三相電流不平衡、油泵內泄過大、負載超限；校準供電參數，檢修油泵磨損，降低超額負載。
• 電機異常高溫發燙：電源缺相、散熱風道堵塞、長期極限滿載、油路進氣過載；排查電源故障，清理散熱系統，封堵漏氣點位。
• 高速運行異響、劇烈震動：軸承磨損老化、轉子動平衡偏差、裝配同軸度偏移、機座松動；校正裝配精度，緊固底座，更換損壞軸承。
• 啟動困難、啟動跳閘：?jiǎn)?dòng)方式不當、電壓不足、負載卡死、繞組局部受潮短路；更換降壓?jiǎn)?dòng)模式，排查機械卡滯，烘干繞組絕緣。
• 運行壓力波動、流量不穩：高速油路進氣、油液污染、供電頻率波動；徹底排空系統空氣，更換潔凈液壓油，穩定供電工況。
