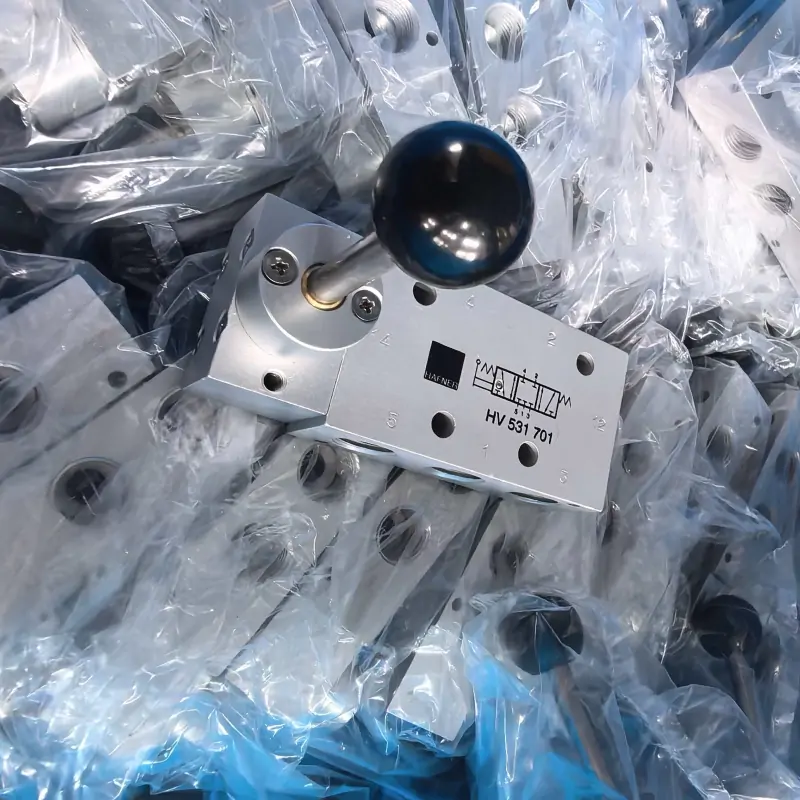

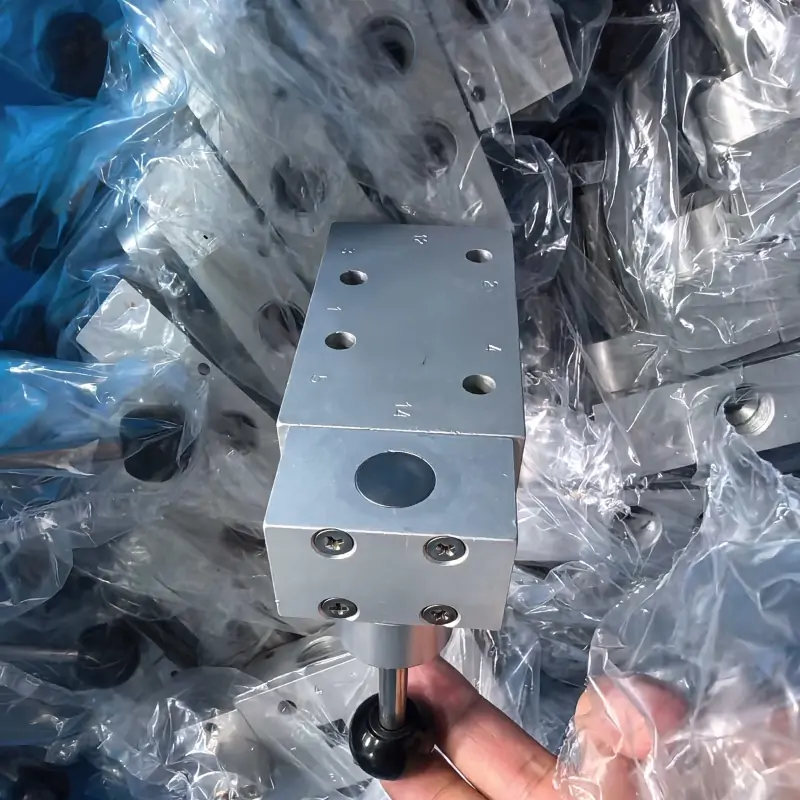

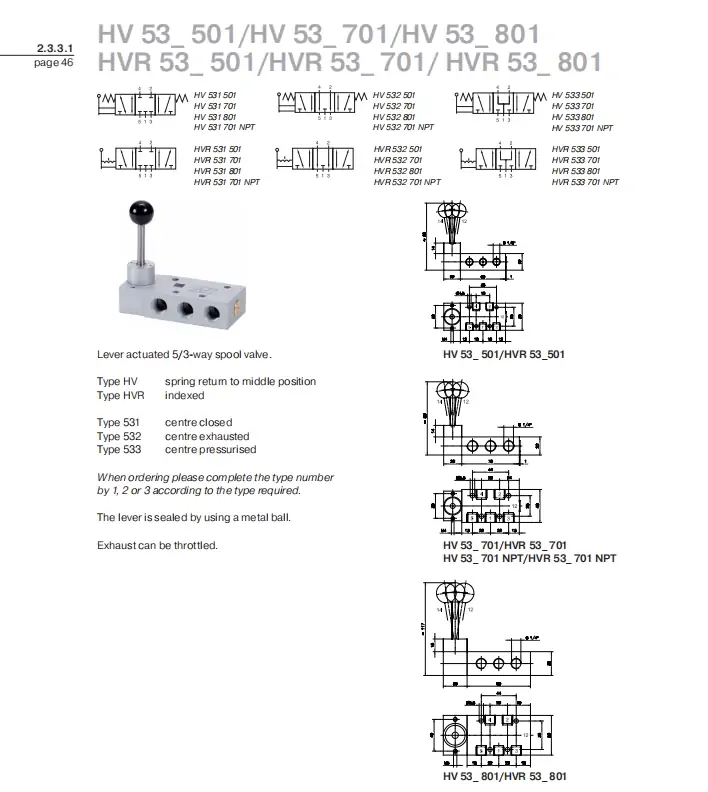

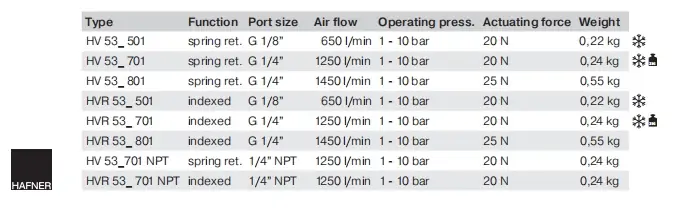

德國HAFNER哈夫納機械閥ES401 VA304 RP2344 P320304 RP3344

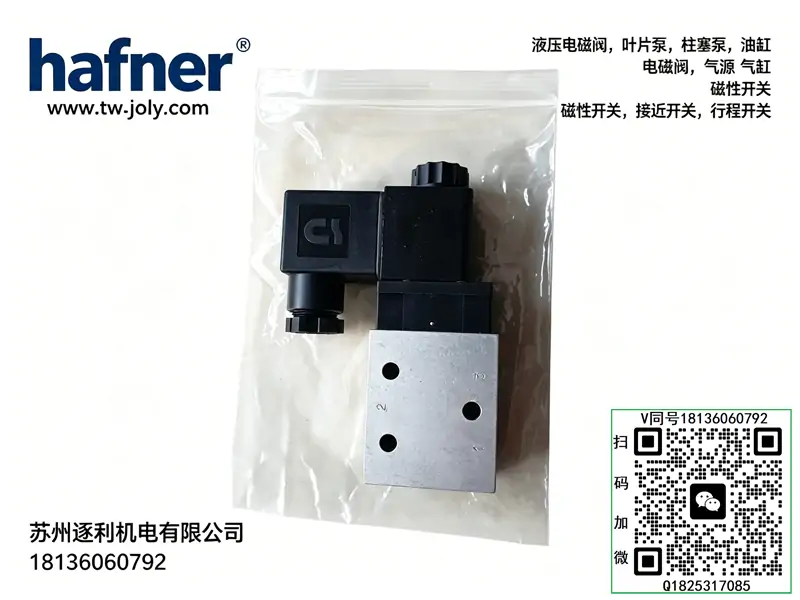

MH 系列（標準電磁閥，無 NAMUR 接口）

MH 210 501

MH 211 305-24DC

MH 211 305-230AC

MH 211 309-24DC

MH 211 309-230AC

MH 211 015

MH 310 101

MH 310 101 G

MH 310 121

MH 310 121 G

MH 310 121 NPT

MH 310 181

MH 310 501

MH 310 501 G

MH 310 701

MH 310 701 G

MH 310 701 G TT

MH 310 701 VES

MH 310 701 GNPT

MH 311 013

MH 311 015

MH 311 101

MH 311 101 G

MH 311 121

MH 311 305

MH 311 309

MH 311 701 G

MH 510 121

MH 510 501

MH 510 503

MH 510 701

MH 510 701 G

MH510 701G

MH510 701G 24VDC

MH 520 101 G

MH 520 121 G

MH 520 121 VES

MH 520 501 G

MH 520 503

MH 520 701 G

MH 531 101 G

MH 531 121 G

MH 531 501 G

MH 531 701 G

MH 532 101 G

MH 532 121 G

MH 532 501 G

MH 532 701 G

MH 533 101 G

MH 533 121 G

MH 533 501 G

MH 533 701 G

MNH 系列（NAMUR 接口電磁閥，帶手動旋鈕）

MNH 310 701

MNH 310 711

MNH 310 121

MNH 311 101

MNH 311 121

MNH 311 701

MNH 350 710

MNH 510 121

MNH 510 701

MNH 510 701 01

MNH 510 701 220V

MNH 510 701 24V

MNH 510 701 KES DC24V

MNH 510 711

MNH 510 711 Exm

MNH 510 711 O.S

MNH 511 701

MNH 511 711

MNH 520 701

MNH 520 701 KES

MNH 520 701 TT

MNH 531 701

MND 系列（NAMUR、雙線圈、無手動旋鈕）

MND 510 701

MNK 系列（低功耗 1.8W）

MNK 510 701

MNK 511 701

MNK 310 701

MNK 311 701

MNK 520 701

MOH 系列（直動式、常閉為主）

MOH 310 701 G

MOH 311 121 G

MOH 311 181

MOH 311 501 G

MOH 311 701 G

MEH 系列（高端、大流量、長壽命）

MEH 511 101 G

MEH 511 121 G

MEH 511 501 G

MEH 511 701 G

MEH 521 101 G

MEH 521 121 G

MEH 521 501 G

MEH 521 701 G

MD / MOD 系列（底座安裝閥、閥島用）

MD 310 401

MD 310 403

MD 510 401

MOD 310 403

P 系列（底座安裝、大流量）

P310 501

P531 101

P531 121

P531 801

DRN 系列（氣動操作閥）

DRN 5 601

DRN 5 611

線圈 / 附件型號

MA-22-LED

MA22230AC

ST22

T102F

41010.029

MH532704EDS

一、型號編碼釋義

• ES：氣動電磁閥標準系列，內部先導式高頻換向閥
• 401：規格代碼，二位五通、單線圈彈簧復位、400 系列大流量閥體、底座板式安裝

二、結構形式

二位五通、單線圈彈簧復位、內部先導式滑閥結構

• 閥體：高強度鋁合金陽極氧化，輕量化、耐腐蝕
• 閥芯：不銹鋼精密閥芯，配合耐老化復合密封件
• 核心組件：內置靜音復位彈簧、標準電磁線圈、手動強制換向按鈕、先導控制氣路
• 安裝：可單體底板安裝或匯流板組合安裝

三、工作原理（內部先導式）

1. 斷電常態（彈簧位） 彈簧復位，先導腔泄壓，主閥芯處于初始位置：P→B 封閉、A→R1 排氣、B→R2 封閉，雙作用氣缸活塞桿縮回。
2. 通電勵磁（電磁位） 線圈勵磁，先導閥打開，控制氣壓推動主閥芯換向：P→A 導通、B→R2 排氣、A→R1 封閉，氣缸活塞桿伸出。
3. 斷電自動復位 線圈失電，先導腔泄壓，彈簧自動推回主閥芯，恢復初始?xì)饴窢顟B(tài)。

四、核心技術參數

• 功能：二位五通（5/2）、單線圈彈簧復位
• 接口規格：G1/4" 管螺紋
• 工作介質：潔凈壓縮空氣（40μm 過濾，無油 / 微油通用）
• 工作壓力：0.2～1.0 MPa（2～10 bar）（內部先導式）
• 流量性能：CV≈3.85、有效截面積≈69mm2，大流量設計
• 適用溫度：-20℃～+70℃
• 標準線圈電壓：DC24V、AC220V
• 線圈功耗：DC≈3W、AC≈5VA（低功耗）
• 防護等級：IP65（防塵防水）
• 響應時間：≤25ms
• 壽命：常規工況≥500 萬次換向
• 手動裝置：內置手動按壓按鈕，免通電調試

五、性能特點

1. 內部先導式：低壓亦可穩定換向，功耗低、發熱小，適合長時間連續工作；
2. 大流量通徑：通氣損耗小、氣缸動作迅速，適配中高速自動化回路；
3. 鋁合金閥體：輕量化、抗腐蝕，適應潮濕、粉塵等惡劣車間環境；
4. 密封可靠：復合密封耐老化、耐磨，長期頻繁切換不易漏氣、串氣；
5. 安裝靈活：可單體或匯流板安裝，節省空間，便于維護；
6. 手動調試：自帶強制換向按鈕，檢修、調試無需通電。

六、典型應用場景

• 自動化流水線雙作用氣缸進退控制（移栽、升降、夾緊）
• 包裝機械、木工機械、機床、橡塑機械氣動回路
• 氣動機械手、擺動氣缸、氣動閘門、工位切換控制
• 中高頻動作設備（每分鐘≤5 次），如分揀、裝配設備

七、使用注意事項

1. 前端必須配置氣源三聯件（過濾、調壓、除水），防止雜質卡滯閥芯；
2. 氣源壓力需穩定在0.2～1.0MPa，過低可能導致?lián)Q向不可靠；
3. 嚴格匹配額定電壓，禁止超壓供電，避免線圈燒毀；
4. 排氣口建議加裝消聲器，降低噪音并防止異物進入；
5. 安裝角度不限，避免線圈長期朝下積水；定期清理氣源濾芯，延長使用壽命。
