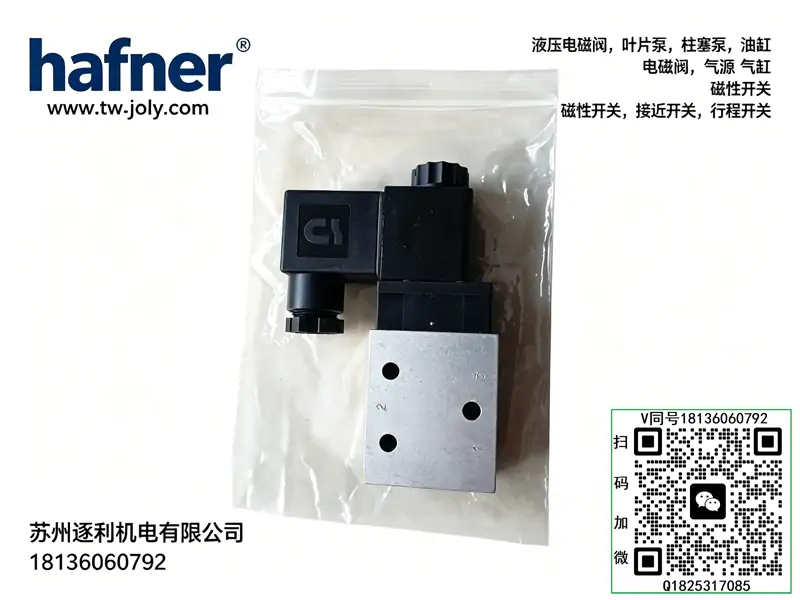

德國hafner哈夫納電磁閥MH 510 701 G，沖床閥，機械閥

MH 系列（標準電磁閥，無 NAMUR 接口）

MH 210 501

MH 211 305-24DC

MH 211 305-230AC

MH 211 309-24DC

MH 211 309-230AC

MH 211 015

MH 310 101

MH 310 101 G

MH 310 121

MH 310 121 G

MH 310 121 NPT

MH 310 181

MH 310 501

MH 310 501 G

MH 310 701

MH 310 701 G

MH 310 701 G TT

MH 310 701 VES

MH 310 701 GNPT

MH 311 013

MH 311 015

MH 311 101

MH 311 101 G

MH 311 121

MH 311 305

MH 311 309

MH 311 701 G

MH 510 121

MH 510 501

MH 510 503

MH 510 701

MH 510 701 G

MH510 701G

MH510 701G 24VDC

MH 520 101 G

MH 520 121 G

MH 520 121 VES

MH 520 501 G

MH 520 503

MH 520 701 G

MH 531 101 G

MH 531 121 G

MH 531 501 G

MH 531 701 G

MH 532 101 G

MH 532 121 G

MH 532 501 G

MH 532 701 G

MH 533 101 G

MH 533 121 G

MH 533 501 G

MH 533 701 G

MNH 系列（NAMUR 接口電磁閥，帶手動旋鈕）

MNH 310 701

MNH 310 711

MNH 310 121

MNH 311 101

MNH 311 121

MNH 311 701

MNH 350 710

MNH 510 121

MNH 510 701

MNH 510 701 01

MNH 510 701 220V

MNH 510 701 24V

MNH 510 701 KES DC24V

MNH 510 711

MNH 510 711 Exm

MNH 510 711 O.S

MNH 511 701

MNH 511 711

MNH 520 701

MNH 520 701 KES

MNH 520 701 TT

MNH 531 701

MND 系列（NAMUR、雙線圈、無手動旋鈕）

MND 510 701

MNK 系列（低功耗 1.8W）

MNK 510 701

MNK 511 701

MNK 310 701

MNK 311 701

MNK 520 701

MOH 系列（直動式、常閉為主）

MOH 310 701 G

MOH 311 121 G

MOH 311 181

MOH 311 501 G

MOH 311 701 G

MEH 系列（高端、大流量、長壽命）

MEH 511 101 G

MEH 511 121 G

MEH 511 501 G

MEH 511 701 G

MEH 521 101 G

MEH 521 121 G

MEH 521 501 G

MEH 521 701 G

MD / MOD 系列（底座安裝閥、閥島用）

MD 310 401

MD 310 403

MD 510 401

MOD 310 403

P 系列（底座安裝、大流量）

P310 501

P531 101

P531 121

P531 801

DRN 系列（氣動操作閥）

DRN 5 601

DRN 5 611

線圈 / 附件型號

MA-22-LED

MA22230AC

ST22

T102F

41010.029

MH532704EDS

一、型號編碼釋義

• MH：氣動電磁閥標準系列
• 510：二位五通 基礎閥體規格
• 701：配置代碼：單線圈彈簧復位、大流量、板式 / 底座安裝型
• G：螺紋接口版本

二、結構類型

二位五通、單線圈彈簧復位、直動滑閥式
陽極氧化鋁合金閥體，內置不銹鋼精密閥芯、耐老化復合密封、穩壓復位彈簧、集成手動強制按鈕，可單獨安裝或組裝匯流板使用。

三、工作原理

斷電常態（彈簧位）

P 進氣封閉對應通路，A 口通排氣、B 口封閉，氣缸單向復位。

通電勵磁（電磁位）

電磁力推動閥芯換向，P→B 供氣、A→排氣，氣缸反向伸出動作。

斷電自動復位

線圈失電，彈簧瞬間推回閥芯，恢復初始氣路狀態，實現自動往復控制邏輯。

四、核心技術參數

• 功能：二位五通 單線圈彈簧復位
• 接口規格：G1/4 管螺紋
• 工作介質：潔凈壓縮空氣，40μm 過濾，無油 / 微油通用
• 工作壓力：0.2～1.0MPa（2～10bar）
• 流量性能：大流量通徑設計，通氣損耗小、換向速度快
• 適用溫度：-20℃～+75℃
• 常用電壓：DC24V、AC220V
• 線圈功耗：DC 約 3W，AC 約 5VA
• 防護等級：IP65
• 安裝方式：底板板式安裝，適配同系列匯流板
• 自帶功能：內置手動調試按鈕，免通電可手動換向

五、性能特點

1. 二位五通標準邏輯，直接控制雙作用氣缸正反轉；
2. G1/4 大口徑通流，流量大、氣缸動作迅猛不拖沓；
3. 滑閥結構摩擦小，換向靈敏、不易卡閥漏氣；
4. 鋁合金閥體防腐耐粉塵，適配車間惡劣工況；
5. 功耗低、溫升小，適合長時間連續工作；
6. 帶手動按鍵，設備調試、檢修不用通電即可操作。

六、典型應用

• 自動化流水線雙作用氣缸進退控制
• 包裝、木工、機床、橡塑機械氣動回路
• 工裝夾具、移栽機構、擺動氣缸換向
• 氣動機械手、氣動閘門、工位切換控制

七、使用注意事項

1. 前端必須配氣源三聯件，過濾、調壓、除水，避免雜質卡閥芯；
2. P 接總氣源，A、B 接氣缸兩口，排氣口建議加裝消聲器；
3. 嚴格匹配額定電壓，禁止超壓供電；
4. 安裝角度不限，盡量避免線圈朝下長期積水；
5. 定期清理氣源濾芯，可大幅延長閥體密封與線圈壽命。
