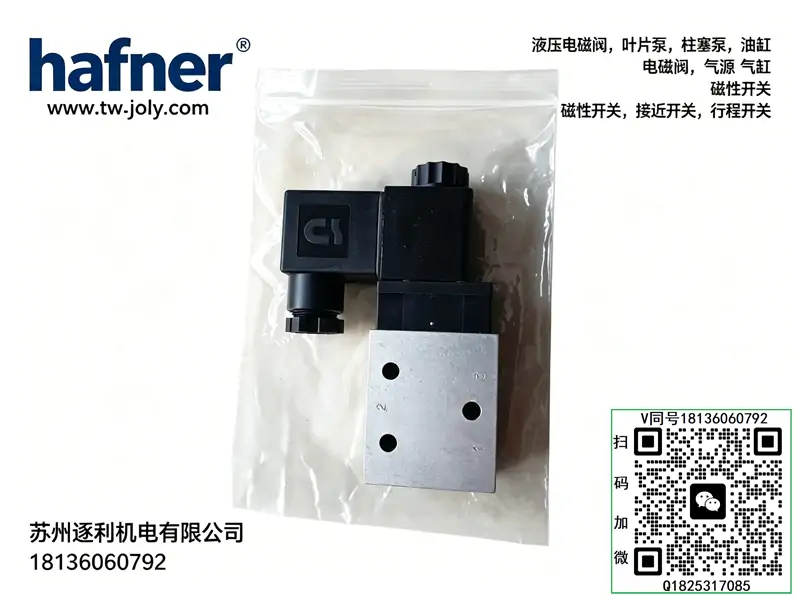

HAFNER哈夫納電磁閥MNH510 701 MOH311 015 MOD310 401

MH 系列（標準電磁閥，無 NAMUR 接口）

MH 210 501

MH 211 305-24DC

MH 211 305-230AC

MH 211 309-24DC

MH 211 309-230AC

MH 211 015

MH 310 101

MH 310 101 G

MH 310 121

MH 310 121 G

MH 310 121 NPT

MH 310 181

MH 310 501

MH 310 501 G

MH 310 701

MH 310 701 G

MH 310 701 G TT

MH 310 701 VES

MH 310 701 GNPT

MH 311 013

MH 311 015

MH 311 101

MH 311 101 G

MH 311 121

MH 311 305

MH 311 309

MH 311 701 G

MH 510 121

MH 510 501

MH 510 503

MH 510 701

MH 510 701 G

MH510 701G

MH510 701G 24VDC

MH 520 101 G

MH 520 121 G

MH 520 121 VES

MH 520 501 G

MH 520 503

MH 520 701 G

MH 531 101 G

MH 531 121 G

MH 531 501 G

MH 531 701 G

MH 532 101 G

MH 532 121 G

MH 532 501 G

MH 532 701 G

MH 533 101 G

MH 533 121 G

MH 533 501 G

MH 533 701 G

MNH 系列（NAMUR 接口電磁閥，帶手動旋鈕）

MNH 310 701

MNH 310 711

MNH 310 121

MNH 311 101

MNH 311 121

MNH 311 701

MNH 350 710

MNH 510 121

MNH 510 701

MNH 510 701 01

MNH 510 701 220V

MNH 510 701 24V

MNH 510 701 KES DC24V

MNH 510 711

MNH 510 711 Exm

MNH 510 711 O.S

MNH 511 701

MNH 511 711

MNH 520 701

MNH 520 701 KES

MNH 520 701 TT

MNH 531 701

MND 系列（NAMUR、雙線圈、無手動旋鈕）

MND 510 701

MNK 系列（低功耗 1.8W）

MNK 510 701

MNK 511 701

MNK 310 701

MNK 311 701

MNK 520 701

MOH 系列（直動式、常閉為主）

MOH 310 701 G

MOH 311 121 G

MOH 311 181

MOH 311 501 G

MOH 311 701 G

MEH 系列（高端、大流量、長壽命）

MEH 511 101 G

MEH 511 121 G

MEH 511 501 G

MEH 511 701 G

MEH 521 101 G

MEH 521 121 G

MEH 521 501 G

MEH 521 701 G

MD / MOD 系列（底座安裝閥、閥島用）

MD 310 401

MD 310 403

MD 510 401

MOD 310 403

P 系列（底座安裝、大流量）

P310 501

P531 101

P531 121

P531 801

DRN 系列（氣動操作閥）

DRN 5 601

DRN 5 611

線圈 / 附件型號

MA-22-LED

MA22230AC

ST22

T102F

41010.029

MH532704EDS

一、型號釋義

• MNH：氣動二位五通電磁閥通用系列
• 510：閥體規格代號，標準5/2 通基礎閥體型
• 701：配置代碼：單線圈彈簧復位、底板式安裝、標準大流量、帶手動調節按鈕

二、結構類型

整體為內部先導式、二位五通單彈簧復位滑閥結構
閥體采用陽極氧化鋁合金，防腐輕量化；
內置精密不銹鋼主閥芯、耐磨復合密封件、復位彈簧、先導控制氣路、可按壓手動操作鈕；
支持單閥底板安裝或多閥組合匯流板集成安裝。

三、工作原理

1. 斷電常態（彈簧復位位）

氣源 P 與 A 口導通、B 口接排氣口；
雙作用氣缸縮回，保持初始工位。

2. 通電換向（電磁吸合位）

線圈得電，先導氣推動主閥芯換位；
氣源 P 與 B 口導通、A 口接排氣口；
雙作用氣缸伸出動作。

3. 斷電自動復位

線圈失電，彈簧自動推回閥芯，氣路還原，氣缸自動復位。

四、核心技術參數

• 功能：二位五通 單線圈彈簧復位
• 接口規格：G1/4 標準管螺紋
• 工作介質：潔凈壓縮空氣，40μm 過濾，無油 / 微油均可
• 工作壓力：0.2～1.0MPa（2～10bar）
• 控制方式：內部先導式
• 適用油溫 / 環境溫度：-20℃～+70℃
• 常用電壓：DC24V、AC220V
• 線圈功耗：DC 約 3W ，AC 約 5VA
• 防護等級：IP65
• 換向響應：動作靈敏、流量脈動小
• 自帶配置：內置手動按鈕，可斷電手動調試換向

五、性能優勢

1. 內部先導結構，低壓也能可靠換向，不卡閥、不串氣；
2. G1/4 大通徑，通氣流量大，氣缸動作快速有力；
3. 鋁合金閥體耐粉塵、耐潮濕，適合工業車間長期使用；
4. 密封件耐老化、耐磨，頻繁切換壽命長、漏氣率低；
5. 低功耗、線圈溫升小，適合長時間通電待機工況；
6. 可單裝也可上匯流板，布線管路整齊、維護方便。

六、適用場景

• 自動化設備雙作用氣缸升降、移栽、夾緊控制
• 包裝機械、木工機械、機床、橡塑機械氣動回路
• 流水線工裝夾具、氣動閘門、擺動氣缸換向
• 普通氣動控制系統主流標準換向閥

七、使用注意事項

1. 進氣前端必裝氣源三聯件，過濾除水穩壓，防止雜質卡閥芯；
2. P 接總氣源，A、B 接氣缸，排氣口建議加裝消音器；
3. 供電電壓嚴格匹配，禁止超壓，防止線圈燒毀；
4. 安裝角度任意，盡量避免線圈朝下積水積塵；
5. 定期檢查氣源濾芯，可大幅延長閥體與密封使用壽命。

本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.nochef.cn/qdf/969.html
