德國hafner哈夫納電磁閥MH-310-701升級為MH-310-701G

MH 系列（標準電磁閥，無 NAMUR 接口）

MH 210 501

MH 211 305-24DC

MH 211 305-230AC

MH 211 309-24DC

MH 211 309-230AC

MH 211 015

MH 310 101

MH 310 101 G

MH 310 121

MH 310 121 G

MH 310 121 NPT

MH 310 181

MH 310 501

MH 310 501 G

MH 310 701

MH 310 701 G

MH 310 701 G TT

MH 310 701 VES

MH 310 701 GNPT

MH 311 013

MH 311 015

MH 311 101

MH 311 101 G

MH 311 121

MH 311 305

MH 311 309

MH 311 701 G

MH 510 121

MH 510 501

MH 510 503

MH 510 701

MH 510 701 G

MH510 701G

MH510 701G 24VDC

MH 520 101 G

MH 520 121 G

MH 520 121 VES

MH 520 501 G

MH 520 503

MH 520 701 G

MH 531 101 G

MH 531 121 G

MH 531 501 G

MH 531 701 G

MH 532 101 G

MH 532 121 G

MH 532 501 G

MH 532 701 G

MH 533 101 G

MH 533 121 G

MH 533 501 G

MH 533 701 G

MNH 系列（NAMUR 接口電磁閥，帶手動旋鈕）

MNH 310 701

MNH 310 711

MNH 310 121

MNH 311 101

MNH 311 121

MNH 311 701

MNH 350 710

MNH 510 121

MNH 510 701

MNH 510 701 01

MNH 510 701 220V

MNH 510 701 24V

MNH 510 701 KES DC24V

MNH 510 711

MNH 510 711 Exm

MNH 510 711 O.S

MNH 511 701

MNH 511 711

MNH 520 701

MNH 520 701 KES

MNH 520 701 TT

MNH 531 701

MND 系列（NAMUR、雙線圈、無手動旋鈕）

MND 510 701

MNK 系列（低功耗 1.8W）

MNK 510 701

MNK 511 701

MNK 310 701

MNK 311 701

MNK 520 701

MOH 系列（直動式、常閉為主）

MOH 310 701 G

MOH 311 121 G

MOH 311 181

MOH 311 501 G

MOH 311 701 G

MEH 系列（高端、大流量、長壽命）

MEH 511 101 G

MEH 511 121 G

MEH 511 501 G

MEH 511 701 G

MEH 521 101 G

MEH 521 121 G

MEH 521 501 G

MEH 521 701 G

MD / MOD 系列（底座安裝閥、閥島用）

MD 310 401

MD 310 403

MD 510 401

MOD 310 403

P 系列（底座安裝、大流量）

P310 501

P531 101

P531 121

P531 801

DRN 系列（氣動操作閥）

DRN 5 601

DRN 5 611

線圈 / 附件型號

MA-22-LED

MA22230AC

ST22

T102F

41010.029

MH532704EDS

一、型號編碼釋義

• MH：氣動電磁閥通用系列，板式 / 直插式高頻換向閥
• 310：規格代碼，二位三通 常閉型 基礎閥體規格
• 701：配置代碼，單線圈彈簧復位、標準流量、標準電壓、底座板式安裝

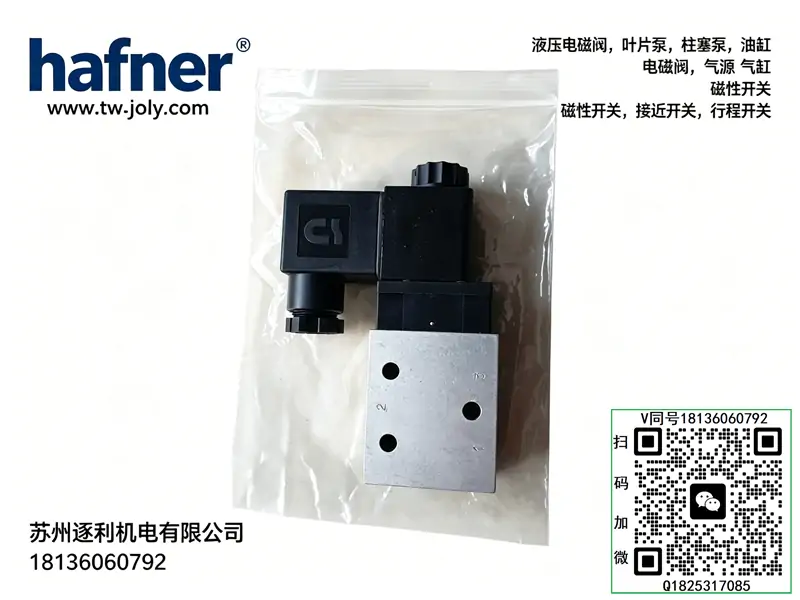

二、結構形式

二位三通、單線圈彈簧復位、直動式滑閥結構
閥體為高強度鋁合金陽極氧化材質，內置不銹鋼閥芯、耐老化橡膠密封件、靜音復位彈簧、標準電磁線圈，帶輔助手動強制換向按鈕。

三、工作原理

1. 斷電常態 彈簧頂緊閥芯，進氣口封閉，工作口與排氣口連通，常閉斷氣、工位泄壓。
2. 通電勵磁 電磁力推動閥芯換位，進氣口與工作口導通，排氣口關閉，對外供氣動作。
3. 斷電復位 線圈失電，彈簧自動推回閥芯，立刻切斷進氣、工作腔泄壓復位。

四、核心技術參數

• 功能：二位三通 單線圈彈簧復位（常閉）
• 接口規格：G1/4"
• 工作介質：潔凈壓縮空氣（40μm 過濾，無油 / 微油均可）
• 工作壓力：0.15～0.8 MPa（1.5～8 bar）
• 適用溫度：-20℃ ～ +75℃
• 標準線圈電壓：DC24V、AC220V
• 線圈功耗：DC≈2.8W ，AC≈4.5VA
• 換向響應時間：≤20ms
• 安裝方式：底板板式安裝，可匯流板組合
• 防護等級：IP65
• 壽命等級：常規工況≥450 萬次換向

五、性能特點

1. 直動式結構，低壓亦可可靠換向，起步靈敏不卡滯；
2. 鋁合金閥體輕量化、耐腐蝕，適合車間潮濕粉塵環境；
3. 內置手動按壓裝置，調試、檢修可手動強制換向；
4. 密封耐老化，長期頻繁切換不易漏氣、串氣；
5. 功耗低、發熱小，適合長時間通電工況。

六、典型應用場景

• 氣動先導控制油路、氣路切換
• 小型氣缸單作用控制、夾緊氣缸換向
• 吹氣、除塵、噴射氣路通斷控制
• 自動化設備、包裝機械、木工機械氣動回路
• 流水線工裝夾具、小型氣動執行單元控制

七、使用注意事項

1. 氣源必須加裝過濾調壓閥，雜質易造成閥芯卡滯漏氣；
2. 安裝可任意角度，盡量避免線圈長期朝下積水；
3. 電壓必須匹配，嚴禁超壓供電，防止線圈燒毀；
4. 排氣口建議加裝消音器，降低車間噪音；
5. 長期停機建議泄壓斷電，延長密封與彈簧壽命。
