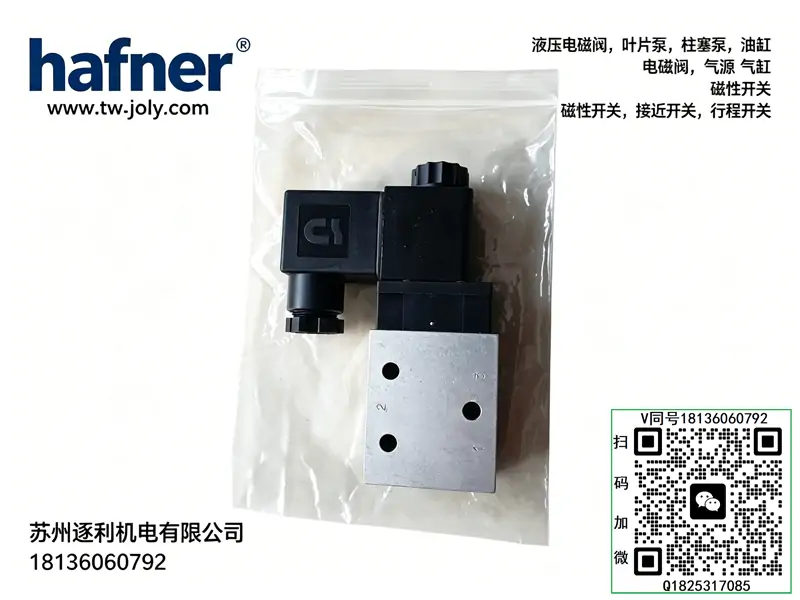

MH 510 501德國hafner哈夫納電磁閥BAEF311 301

MH 系列（標準電磁閥，無 NAMUR 接口）

MH 210 501

MH 211 305-24DC

MH 211 305-230AC

MH 211 309-24DC

MH 211 309-230AC

MH 211 015

MH 310 101

MH 310 101 G

MH 310 121

MH 310 121 G

MH 310 121 NPT

MH 310 181

MH 310 501

MH 310 501 G

MH 310 701

MH 310 701 G

MH 310 701 G TT

MH 310 701 VES

MH 310 701 GNPT

MH 311 013

MH 311 015

MH 311 101

MH 311 101 G

MH 311 121

MH 311 305

MH 311 309

MH 311 701 G

MH 510 121

MH 510 501

MH 510 503

MH 510 701

MH 510 701 G

MH510 701G

MH510 701G 24VDC

MH 520 101 G

MH 520 121 G

MH 520 121 VES

MH 520 501 G

MH 520 503

MH 520 701 G

MH 531 101 G

MH 531 121 G

MH 531 501 G

MH 531 701 G

MH 532 101 G

MH 532 121 G

MH 532 501 G

MH 532 701 G

MH 533 101 G

MH 533 121 G

MH 533 501 G

MH 533 701 G

MNH 系列（NAMUR 接口電磁閥，帶手動旋鈕）

MNH 310 701

MNH 310 711

MNH 310 121

MNH 311 101

MNH 311 121

MNH 311 701

MNH 350 710

MNH 510 121

MNH 510 701

MNH 510 701 01

MNH 510 701 220V

MNH 510 701 24V

MNH 510 701 KES DC24V

MNH 510 711

MNH 510 711 Exm

MNH 510 711 O.S

MNH 511 701

MNH 511 711

MNH 520 701

MNH 520 701 KES

MNH 520 701 TT

MNH 531 701

MND 系列（NAMUR、雙線圈、無手動旋鈕）

MND 510 701

MNK 系列（低功耗 1.8W）

MNK 510 701

MNK 511 701

MNK 310 701

MNK 311 701

MNK 520 701

MOH 系列（直動式、常閉為主）

MOH 310 701 G

MOH 311 121 G

MOH 311 181

MOH 311 501 G

MOH 311 701 G

MEH 系列（高端、大流量、長壽命）

MEH 511 101 G

MEH 511 121 G

MEH 511 501 G

MEH 511 701 G

MEH 521 101 G

MEH 521 121 G

MEH 521 501 G

MEH 521 701 G

MD / MOD 系列（底座安裝閥、閥島用）

MD 310 401

MD 310 403

MD 510 401

MOD 310 403

P 系列（底座安裝、大流量）

P310 501

P531 101

P531 121

P531 801

DRN 系列（氣動操作閥）

DRN 5 601

DRN 5 611

線圈 / 附件型號

MA-22-LED

MA22230AC

ST22

T102F

41010.029

MH532704EDS

一、型號釋義

• MH：系列代號，模塊化二位五通電磁閥
• 510：二位五通、單線圈、彈簧復位，標準電壓與防護配置
• 501：G1/8" 接口、標準流量、帶手動操作、標準閥體長度
• 完整型號：MH 510 501 G（G = 螺紋接口）

二、結構組成

緊湊型陽極氧化鋁閥體，核心部件：

• 閥芯：不銹鋼滑柱，低摩擦、耐磨、耐腐蝕
• 密封：NBR 丁腈橡膠（可選 FKM 氟橡膠），適配 - 20℃～+80℃
• 線圈：標準功率3W(DC)/5VA(AC)，絕緣 B 級
• 復位：單側彈簧復位，斷電自動回位
• 手動：內置黃銅手動推桿，可強制換向
• 接口：P (進氣)、A/B (工作)、R/S (排氣)，G1/8" 內螺紋
• 防護：IP65，防塵防水，適配工業環境

三、工作原理（二位五通?單線圈彈簧復位）

1. 斷電狀態（常態）：彈簧推閥芯至左位，P→A 通、B→R 通，A 口供氣、B 口排氣
2. 通電狀態（勵磁）：電磁力克服彈簧推閥芯至右位，P→B 通、A→S 通，B 口供氣、A 口排氣
3. 斷電復位：線圈失電，彈簧自動復位至常態，實現單線圈雙向控制

四、核心技術參數

• 功能：二位五通、單線圈彈簧復位
• 接口規格：G1/8"（PT1/8）
• 工作壓力：2～10 bar（0.2～1.0 MPa）
• 流量（ΔP=1bar）：650 L/min（ANR）
• 工作介質：壓縮空氣（過濾 40μm，無油 / 微油）
• 環境 / 介質溫度：-20℃～+80℃（標準）；低溫版 - 50℃
• 電壓規格：DC 12V/24V/48V；AC 110V/230V（50Hz）
• 功率：DC 3W；AC 5VA
• 響應時間：≤15ms（開）/≤20ms（關）
• 最高切換頻率：10Hz（600 次 / 分）
• 重量：約0.5 kg
• 安裝：底板安裝 / 管路直連 / 集成匯流板

五、性能特點

1. 高流量緊湊型：G1/8" 接口達 650L/min，體積小、功耗低
2. 高可靠長壽命：不銹鋼閥芯 + 耐磨密封，≥500 萬次無故障
3. 快速響應：低摩擦滑柱設計，換向靈敏，適配高速自動化
4. 模塊化集成：可單裝或多閥集成匯流板，擴展靈活
5. 多環境適配：IP65 防護、寬溫可選、真空 / 食品級定制
6. 易維護：帶手動操作，故障可手動干預，線圈可單獨更換

六、典型應用

• 工業自動化：氣動執行器（氣缸 / 擺動缸）雙向控制
• 汽車制造：焊裝 / 涂裝 / 總裝線氣動夾具、閥門控制
• 包裝機械：制袋 / 灌裝 / 貼標設備氣動執行元件控制
• 電子設備：精密氣動定位、真空吸附切換
• 通用機械：機床、木工機械、紡織機械氣動系統

七、安裝與使用注意

1. 安裝方向：任意角度安裝，線圈朝上優先，避免積水
2. 氣源處理：必須配三聯件（過濾 + 調壓 + 潤滑），過濾精度≤40μm
3. 管路連接：P 接氣源、A/B 接執行器、R/S 通大氣；排氣口建議裝消聲器
4. 電氣接線：線圈電壓匹配，DC 防反接，AC 接地可靠
5. 維護周期：每 6 個月檢查密封與閥芯，清潔過濾芯
