WINNERWORKER唯冠HGP-3A-F30R高壓齒輪泵HGP-3A-F11R/23R/25R/17R

一、葉片泵系列（PVF / PVL / PVDP / PVDF）

PVF 單聯定量葉片泵

PVF-20-70-11, PVF-30-70-11, PVF-40-70-11

PVL 雙聯定量葉片泵

PVL12-31-47-FR, PVL2-65-FR

PVDP 變量葉片泵（單聯）

PVDP-3-70-3-7-11

PVDF 變量雙聯葉片泵

PVDF-30-70-30-70-11

二、齒輪泵系列（HGP 全系列）

HGP-1A 高壓齒輪泵

HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10

HGP-2A 高壓齒輪泵

HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10

HGP-3A 高壓齒輪泵

HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

三、電磁換向閥（WE 系列）

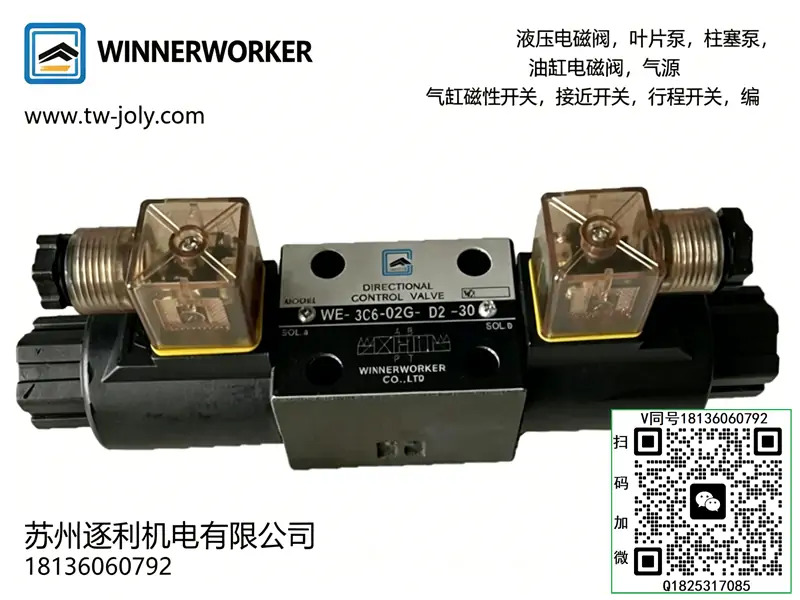

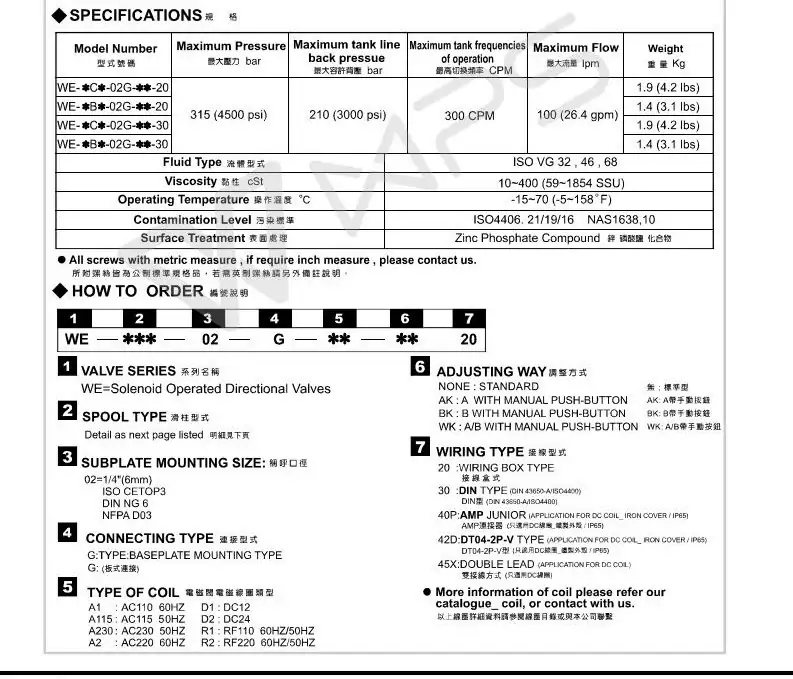

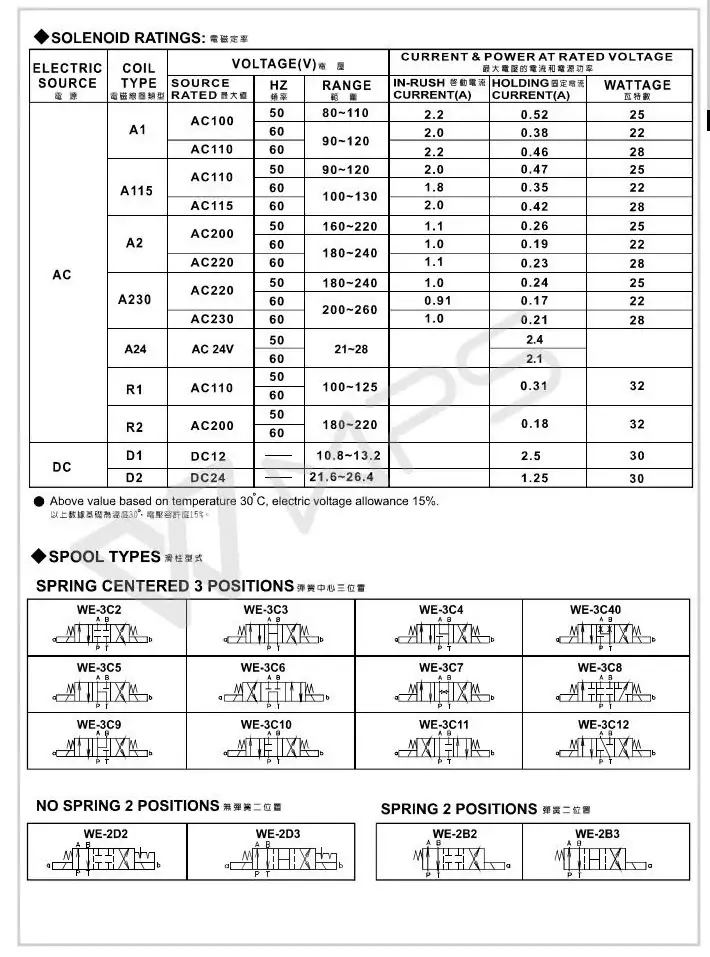

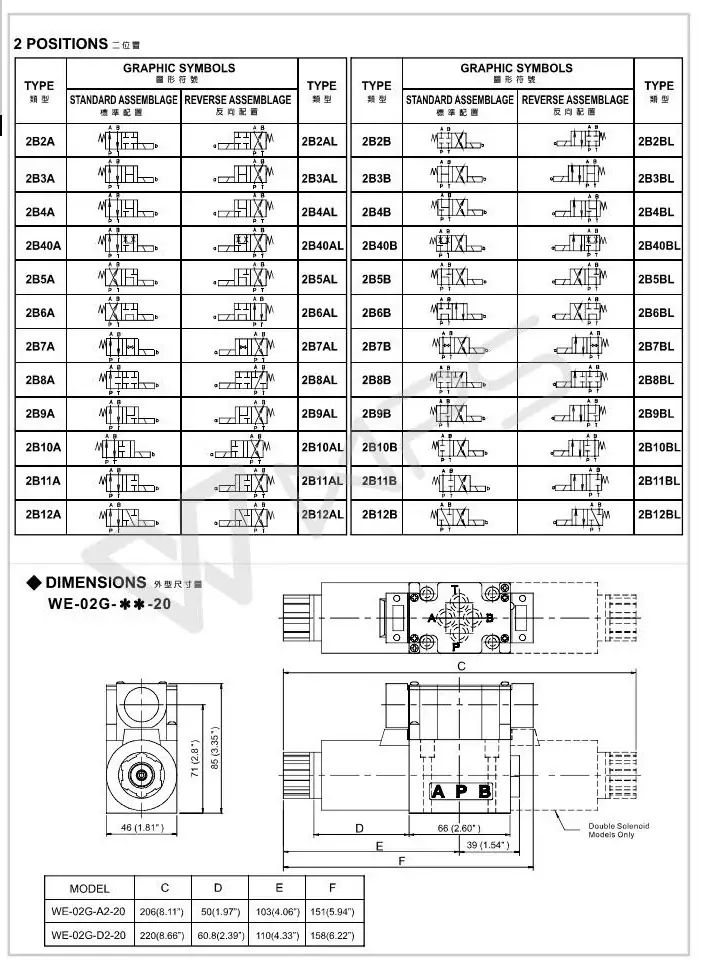

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30

四、溢流閥 / 電磁溢流閥（DB / DBW / BG）

DBW 電磁溢流閥

DBW-10G-2-D2-30, DBW-03G-3-D2-30

BG 溢流閥

BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A

五、疊加閥系列（MPC / MTC / MRV 等）

MPC 液控單向閥

MPC-02W-20

MTC 單向節流閥

MTC-02-A-K-20

MRV 疊加溢流閥

MRV-02P-3-30

六、壓力繼電器（DNM）

DNM-02P-250K-21B, DNM-02W-250K-21B-51H

七、其他常見閥型號（補充）

DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24

一、型號釋義

• HGP：外嚙合高壓齒輪泵系列
• 3A：3A 規格泵體等級、安裝尺寸系列
• F11：公稱排量規格，對應固定排量
• R：軸伸視角順時針旋轉方向

二、結構組成

整體鋁合金泵體、前后蓋板、主動齒輪、從動齒輪、高壓耐磨軸套、浮動側板、高壓密封組件；
采用間隙自動補償結構，軸向、徑向間隙自適應補償，減少高壓內泄漏。

三、工作原理

電機帶動主動齒輪嚙合從動齒輪旋轉，齒輪齒槽在吸油腔脫開形成負壓吸入液壓油；
隨著齒輪轉動，油液被封閉在齒槽間輸送至壓油腔；
齒輪進入嚙合時容積減小，油壓升高持續向外輸出壓力油，連續供油。

四、核心技術參數

• 結構形式：外嚙合定量高壓齒輪泵
• 額定工作壓力：常規高壓級
• 最高瞬時壓力：高于額定工作壓力
• 適用轉速：1200～3000r/min
• 適配介質：ISO VG32、VG46 抗磨液壓油
• 適用油溫：15℃～65℃
• 旋轉方向：順時針
• 安裝方式：標準法蘭臥式安裝

五、性能特點

1. 結構緊湊體積小、重量輕、安裝占用空間??；
2. 采用浮動側板補償，高壓下內泄漏小、容積效率高；
3. 齒輪與軸套耐磨材質，抗沖擊、使用壽命長；
4. 輸出流量穩定，工況適應性強；
5. 無變量復雜機構，故障率低、維護簡單。

六、安裝使用規范

1. 嚴格按R 順時針轉向接線，嚴禁反轉運行；
2. 吸油管路管徑匹配、密封嚴實，不得漏氣，避免噪音、吸空、壓力不穩；
3. 油箱油位保持標準高度，防止吸空進氣；
4. 系統必須加裝溢流閥做過載壓力保護，禁止長期超壓使用；
5. 電機與泵聯軸器同軸度校正到位，避免偏磨、異響、軸封漏油；
6. 油液保持清潔，定期更換液壓油及濾芯，延長泵使用壽命。

七、適用工況

廣泛用于中小型液壓系統、工程機械附屬油路、機床、輕工機械、液壓站等，作為定量液壓動力源供油使用。
