TAIFENG TFB1V63Y/1X-LRB2 高壓軸向柱塞泵 開式回路變量泵 工程機械專用
一、柱塞泵系列（TFA / TFB / TFA4VTG）
TFB1V 斜盤變量柱塞泵
TFB1V63Y/1X-LRB2, TFB1V80Y/1X-LRB2K
TFA15VSO 高壓變量柱塞泵
TFA15VSO71LR/10M-LRB0, TFA15VSO180LR/10M-LRB2, TFA15VSO280LR/10M-LRB3, TFA15VSO71LRDRE2/10M-LRB0, TFA15VSO180LRDRE2/10M-LRB2, TFA15VSO280LRDRE2/10M-LRB3
TFA7VO 高壓變量柱塞泵
TFA7VO160LR/10-LRB4, TFA7VO250LR/10-LRB5
TFA11VO 負載敏感柱塞泵
TFA11VO95LRDS/10-LRS
TFA4VTG 閉式變量柱塞泵（農機 / 工程）
TFA4VTG055, TFA4VTG075, TFA4VTG090, TFA4VTG110, TFA4VTG130
TFA2FM 定量柱塞馬達
TFA2FM028, TFA2FM045, TFA2FM075, TFA2FM110
二、電磁換向閥（4WE6 / 4WE10 系列）

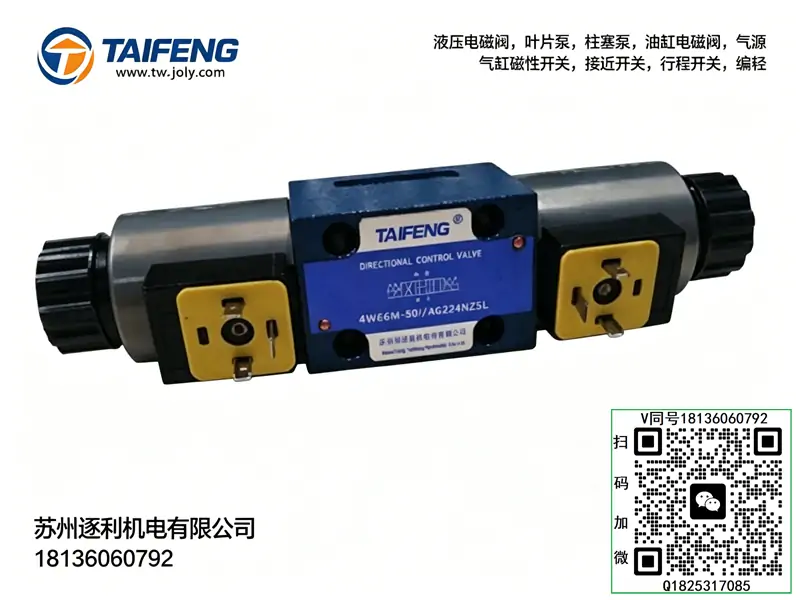

4WE6 系列（DG6，24V/220V）
4WE6A-50/AG24NZ5L, 4WE6B-50/AG24NZ5L, 4WE6C-50/AG24NZ5L, 4WE6D-50/AG24NZ5L, 4WE6Y-50/AG24NZ5L, 4WE6E-50/AG24NZ5L, 4WE6T-50/AG24NZ5L, 4WE6H-50/AG24NZ5L, 4WE6J-50/AG24NZ5L, 4WE6W-50/AG24NZ5L, 4WE6R-50/AG24NZ5L, 4WE6G-50/AG24NZ5L
4WE10 系列（DG10）
4WE10A-50/AG24NZ5L, 4WE10B-50/AG24NZ5L, 4WE10C-50/AG24NZ5L, 4WE10D-50/AG24NZ5L, 4WE10E-50/AG24NZ5L
三、疊加閥系列（Z2FS / MRV / MPC / MTC）
Z2FS 疊加式雙單向節流閥
Z2FS6A5-3X/2Q, Z2FS6B5-3X/2Q, Z2FS10A5-3X/2Q, Z2FS10B5-3X/2Q
MRV 疊加溢流閥
MRV-02P-3-30, MRV-03P-3-30
MPC 疊加液控單向閥
MPC-02W-20, MPC-03W-20
MTC 疊加單向節流閥
MTC-02A-K-20, MTC-03A-K-20
四、二通插裝閥（TLFA / TLC / TCF / TRCF）
TLFA 蓋板系列
TLFA016, TLFA025, TLFA032, TLFA040, TLFA050, TLFA063, TLFA080, TLFA100, TLFA125, TLFA160
TLC 插件系列
TLC016, TLC025, TLC032, TLC040, TLC050, TLC063, TLC080, TLC100, TLC125, TLC160
TCF / TRCF 充液閥
TCF025, TCF032, TCF040, TCF050, TRCF025, TRCF032
五、多路閥（TRM20E 系列）
TRM20E 液控流量共享多路閥（7–10 噸挖機）
TRM20E-B-X-E24, TRM20E-B-S-G24, TRM20E-D-X-E24
六、壓力閥 / 流量閥 / 方向閥（DB / DBW / DZ / SV / SL）
DB 溢流閥
DB10-1-50/315, DB20-1-50/315, DB30-1-50/315
DBW 電磁溢流閥
DBW10-1-50/315-AG24NZ5L, DBW20-1-50/315-AG24NZ5L
DZ 先導順序閥
DZ10-1-50/315, DZ20-1-50/315
SV / SL 液控單向閥
SV10PA1-50, SL10PA1-50
TDBE / TDBET6 比例溢流閥
TDBE10-30/315, TDBET6-10/315
七、螺紋插裝閥（TCV / TRD / TRP / TVSC）
TCV 單向閥
TCV08, TCV10, TCV12, TCV16
TRD 溢流閥
TRD08-10, TRD10-10, TRD12-10
TRP 減壓閥
TRP08-10, TRP10-10
TVSC 梭閥
TVSC08, TVSC10
八、電磁球閥（TF-M-SED6）
TF-M-SED6-24V, TF-M-SED6-220V
一、型號釋義
- TFB1V：斜盤式變量軸向柱塞泵系列
- 63：理論公稱排量 63mL/r
- Y：控制方式代號
- 1X：結構系列與密封配置代號
- LRB2：法蘭安裝、旋轉方向、油口布局組合代號
二、結構組成
主體由泵殼、傳動軸、斜盤、柱塞、缸體、配流盤、回程盤、變量調節機構、伺服控制組件、高壓密封件、軸承總成組成，整體一體式鑄造殼體，集成變量調節結構。
三、工作原理
主軸帶動缸體同步旋轉，柱塞隨缸體轉動同時沿斜盤斜面做往復伸縮運動；
柱塞伸出行程完成吸油動作，縮回行程擠壓油液建立高壓完成排油；
通過調節斜盤傾斜角度，改變柱塞有效行程，從而無級改變輸出流量，適配系統不同流量需求。
四、核心技術參數
- 公稱排量：63mL/r
- 額定工作壓力：高壓工況標準等級
- 最高瞬時壓力：高于額定工作壓力
- 常用轉速范圍：1000～2500r/min
- 適配介質：ISO VG46、VG68 高壓抗磨液壓油
- 適用油溫：20℃～75℃
- 調節形式：壓力 / 流量自適應變量調節
五、性能特點
- 高壓工況承載能力強，容積效率高，輸出動力充足
- 流量可無級調節，節能效果顯著，適配變負載工況
- 配流盤與柱塞副精密配對，運行平穩，壓力脈動小
- 整體結構強度高，抗沖擊耐磨損，連續作業穩定性好
- 散熱布局合理，高壓長時間運行溫升可控
六、安裝使用規范
- 嚴格遵循規定旋轉方向運轉，禁止反向轉動
- 吸油管路通徑充足，管路無彎折堵塞，保證充足進油流量
- 油箱油位保持合理高度，吸油側加裝高精度濾油裝置
- 系統配置冷卻與溢流保護回路，嚴禁長期超壓過載運行
- 傳動連接部位校正同軸度，減少軸向徑向受力磨損
- 定期更換液壓油與濾芯，嚴控油液清潔度，避免精密副磨損
七、適用工況
重型液壓動力系統、工程機械主油路、注塑機械、鍛壓設備、大型自動化油壓設備等大流量高壓液壓傳動場景。
