Dekema中壓變量葉片泵VP3-20/30/40-140 HVP30/40-FA3 VP5F-A5-50

德克瑪 DEKEMA（液壓）全系列型號

50T 系列（定量葉片泵）：50T-12-FR,50T-14-FR,50T-17-FR,50T-20-FR,50T-23-FR,50T-26-FR,50T-30-FR,50T-36-FR,50T-39-FR,50T-43-FR,50T-48-FR,50T-61-FR,50T-75-FR,50T-94-FR,50T-116-FR

150T 系列（定量葉片泵）：150T-48-FR,150T-61-FR,150T-75-FR,150T-94-FR,150T-116-FR

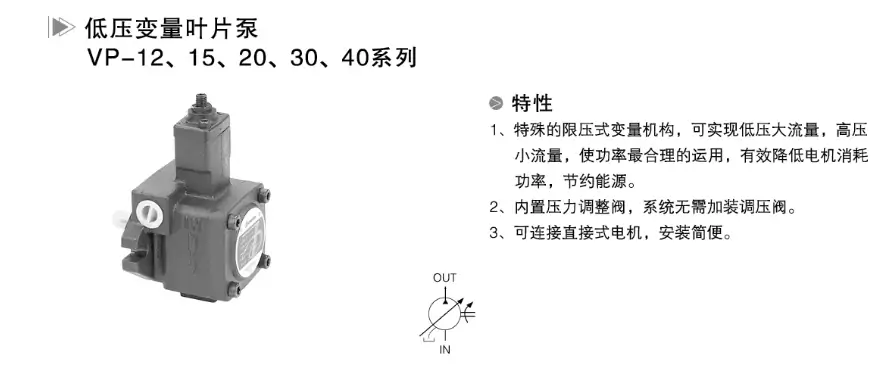

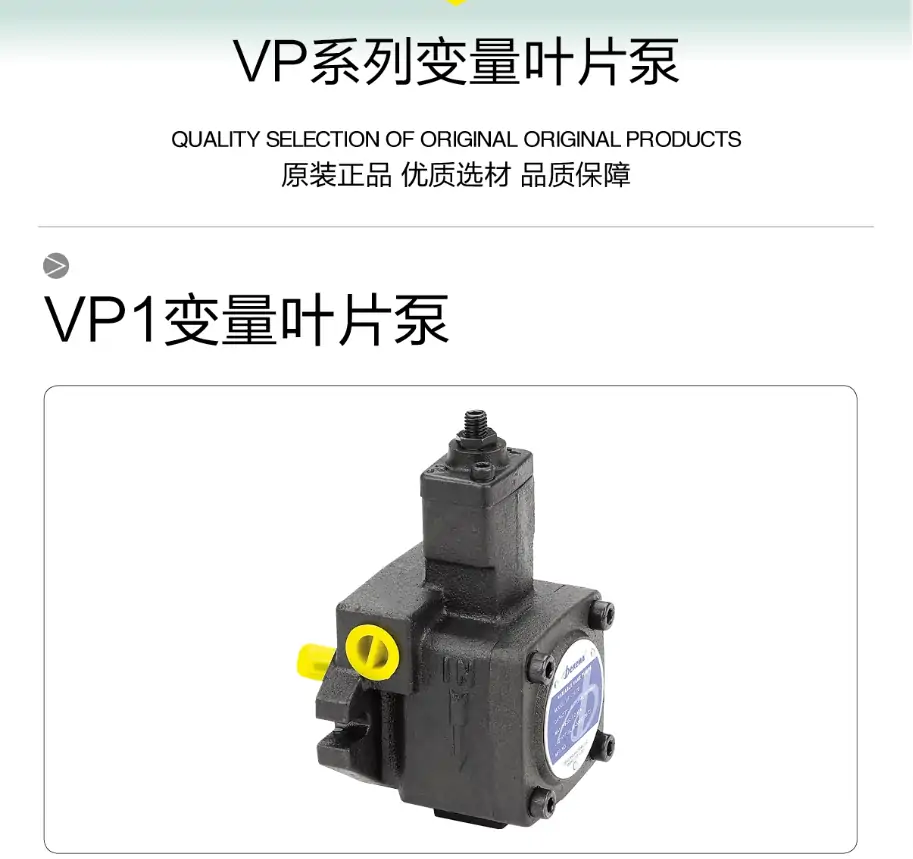

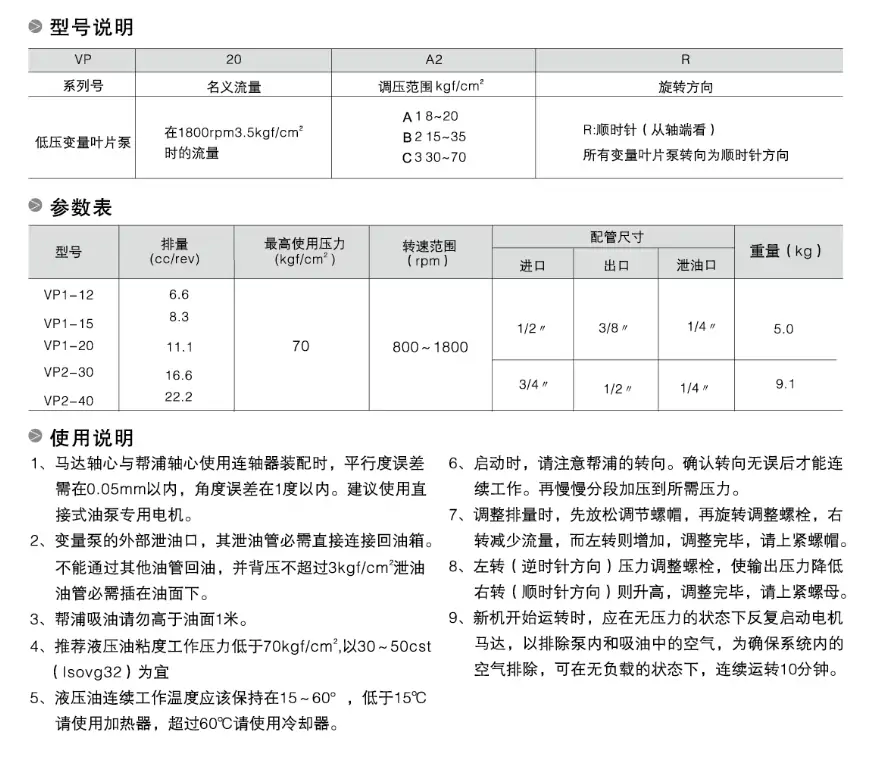

VP1 系列（變量葉片泵）：VP1-08-35,VP1-08-55,VP1-08-70,VP1-12-35,VP1-12-55,VP1-12-70,VP1-15-35,VP1-15-55,VP1-15-70,VP1-20-35,VP1-20-55,VP1-20-70,VP1-30-35,VP1-30-55,VP1-30-70,VP1-40-35,VP1-40-55,VP1-40-70

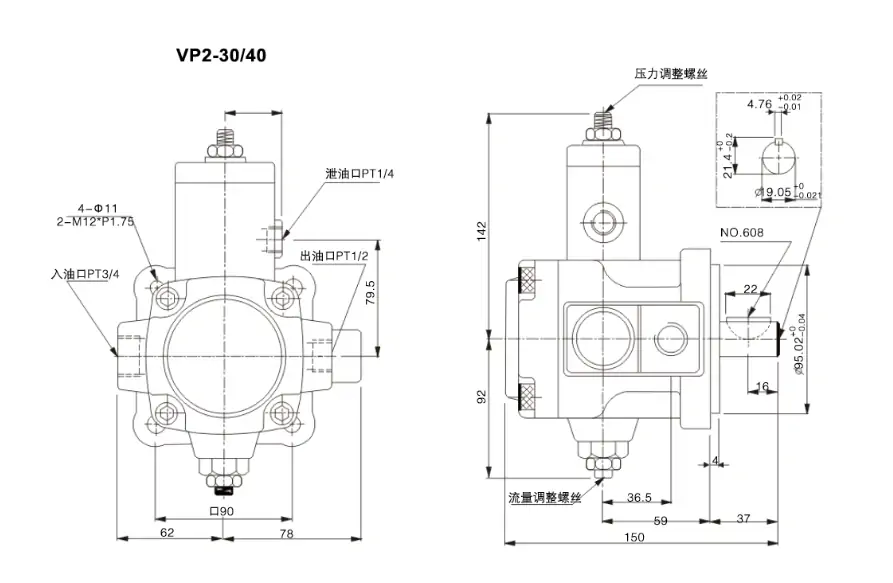

VP2 系列（變量葉片泵）：VP2-20-35,VP2-30-35,VP2-30-55,VP2-30-70,VP2-40-35,VP2-40-55,VP2-40-70

VP3 系列（變量葉片泵）：VP3-20-140,VP3-30-140,VP3-30-D-10,VP3-40-140

VP4 系列（變量葉片泵）：VP4-40-54,VP4-70-86

XVP 系列（變量葉片泵）：XVP-20,XVP-30,XVP-40,XVP-54,XVP-70,XVP-86

HGP 系列（齒輪泵）：HGP-05A-F0.3R,HGP-05A-F0.5R,HGP-1A-F1R,HGP-1A-F2R,HGP-1A-F3R,HGP-1A-F4R,HGP-1A-F5R,HGP-1A-F6R,HGP-1A-F8R,HGP-2A-F11R,HGP-2A-F12R,HGP-2A-F2R,HGP-2A-F3R,HGP-2A-F4R,HGP-2A-F6R,HGP-2A-F8R,HGP-2A-F9R,HGP-3A-F11R,HGP-3A-F11-RX2B,HGP-3A-F13R,HGP-3A-F13-RX2B,HGP-3A-F14R,HGP-3A-F14-RX2B,HGP-3A-F17R,HGP-3A-F17-RX2B,HGP-3A-F19R,HGP-3A-F19-RX2B,HGP-3A-F23R,HGP-3A-F23-RX2B,HGP-3A-F25R,HGP-3A-F25-RX2B,HGP-3A-F28R,HGP-3A-F28-RX2B,HGP-3A-F30R,HGP-3A-F30-RX2B,HGP-3A-F6R,HGP-3A-F6-RX2B,HGP-3A-F8R,HGP-3A-F8-RX2B

GPY 系列（齒輪泵）：GPY-2A-F11R,GPY-2A-F12R,GPY-2A-F2R,GPY-2A-F3R,GPY-2A-F4R,GPY-2A-F6R,GPY-2A-F8R,GPY-2A-F9R

DSG 系列（電磁換向閥）：DSG-01-2B2-A110,DSG-01-2B2-A110-N,DSG-01-2B2-A240,DSG-01-2B2-A240-N,DSG-01-2B2B-A110,DSG-01-2B2B-A110-N,DSG-01-2B2B-A240,DSG-01-2B2B-A240-N,DSG-01-2B2B-D24,DSG-01-2B2B-D24-N,DSG-01-2B2-D24,DSG-01-2B2-D24-N,DSG-01-2B2-L-A110,DSG-01-2B2-L-A110-N,DSG-01-2B2-L-A240,DSG-01-2B2-L-A240-N,DSG-01-2B2-L-D24,DSG-01-2B2-L-D24-N,DSG-01-2B3-A110,DSG-01-2B3-A110-N,DSG-01-2B3-A240,DSG-01-2B3-A240-N,DSG-01-2B3B-A240-N,DSG-01-2B3-D24,DSG-01-2B3-D24-N,DSG-01-2B4B-A240-N,DSG-01-2B8-A240-N,DSG-01-2B8-D24-N,DSG-01-2D2-A110,DSG-01-2D2-A110-N,DSG-01-2D2-A240,DSG-01-2D2-A240-N,DSG-01-2D2-D24,DSG-01-2D2-D24-N,DSG-01-3C10-A240-N,DSG-01-3C11-A240-N,DSG-01-3C12-A240-N,DSG-01-3C2-A110,DSG-01-3C2-A110-N,DSG-01-3C2-A240,DSG-01-3C2-A240-N,DSG-01-3C2-D24,DSG-01-3C2-D24-N,DSG-01-3C3-A110,DSG-01-3C3-A110-N,DSG-01-3C3-A240,DSG-01-3C3-A240-N,DSG-01-3C3-D24,DSG-01-3C3-D24-N,DSG-01-3C40-A110,DSG-01-3C40-A110-N,DSG-01-3C40-A240,DSG-01-3C40-A240-N,DSG-01-3C40-D24,DSG-01-3C40-D24-N,DSG-01-3C4-A110,DSG-01-3C4-A110-N,DSG-01-3C4-A240,DSG-01-3C4-A240-N,DSG-01-3C4-D24,DSG-01-3C4-D24-N,DSG-01-3C5-A110,DSG-01-3C5-A110-N,DSG-01-3C5-A240,DSG-01-3C5-A240-N,DSG-01-3C5-D24,DSG-01-3C5-D24-N,DSG-01-3C60-A110,DSG-01-3C60-A110-N,DSG-01-3C60-A240,DSG-01-3C60-A240-N,DSG-01-3C60-D24,DSG-01-3C60-D24-N,DSG-01-3C9-A110,DSG-01-3C9-A240,DSG-01-3C9-A240-N,DSG-01-3C9-D24

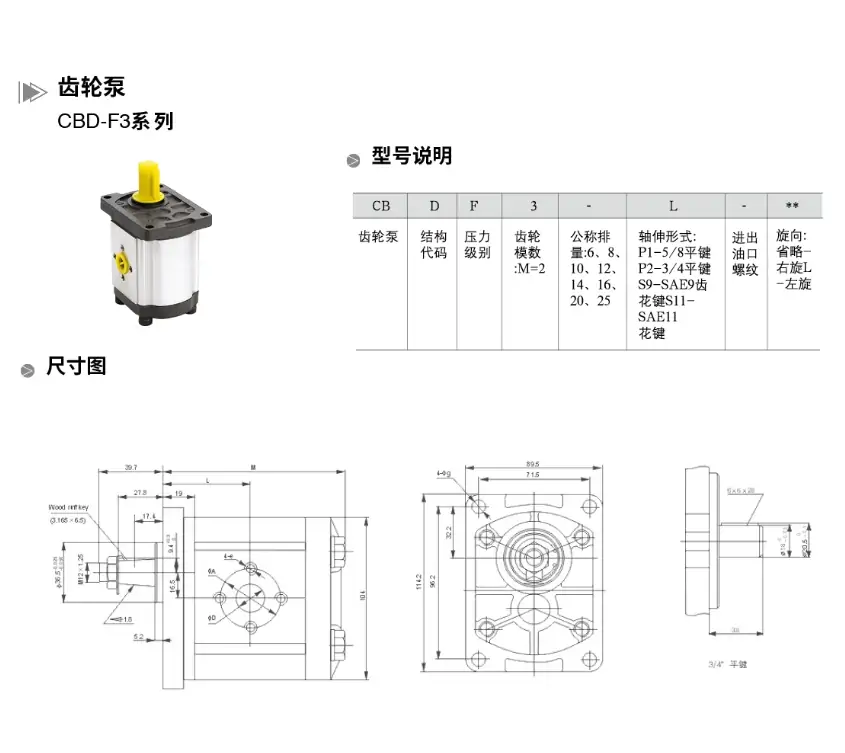

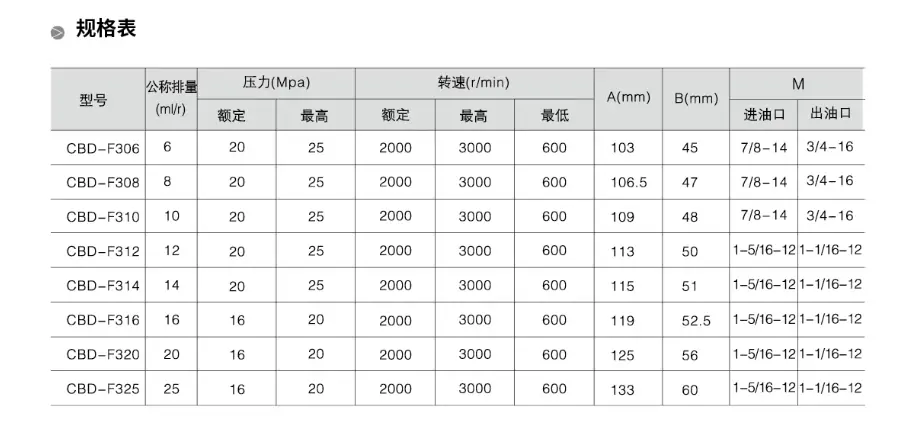

CBD 系列（溢流閥）：CBD-F306,CBD-F308,CBD-F310,CBD-F312,CBD-F314,CBD-F316,CBD-F320,CBD-F325

CPDF 系列（壓力閥）：CPDF-10-A1,CPDF-10-A2

CPDG 系列（壓力閥）：CPDG-03-A1,CPDG-03-A1D,CPDG-03-A2,CPDG-03-A2D,CPDG-06-A1,CPDG-06-A1D,CPDG-06-A2,CPDG-06-A2D,CPDG-10-A1,CPDG-10-A2

CPDT 系列（壓力閥）：CPDT-04-A1,CPDT-04-A1D,CPDT-04-A2,CPDT-04-A2D

CRG 系列（單向閥）：CRG-03A1,CRG-03A2,CRG-06A1,CRG-06A2

DVP 系列（比例閥）：DVP-15-70,DVP-20-70,DVP-30-70,DVP-40-70

EDG 系列（比例閥）：EDG-01-C,EDG-01-H

HVP 系列（變量泵）：HVP-20-FA3,HVP-30-FA3,HVP-40-FA3

PV7 系列（變量泵）：PV7-1X/06-10RA01MA0-05,PV7-1X/06-10RA01MA0-10,PV7-1X/06-14RA01MA0-04,PV7-1X/06-14RA01MA0-07,PV7-1X/100-118RE07MC0-16,PV7-1X/100-118RE07MD0-16,PV7-1X/100-150RE07MC0-08,PV7-1X/100-150RE07MD0-08,PV7-1X/10-14RE01MC0-16,PV7-1X/10-14RE01MD0-16,PV7-1X/10-20RE01MC0-10,PV7-1X/10-20RE01MD0-10,PV7-1X/16-20RE01MC0-16,PV7-1X/16-20RE01MD0-16,PV7-1X/16-30RE01MC0-08,PV7-1X/16-30RE01MD0-08,PV7-1X/25-30RE01MC0-16,PV7-1X/25-30RE01MD0-16,PV7-1X/25-45RE01MC0-08,PV7-1X/25-45RE01MD0-08,PV7-1X/40-45RE37MC0-16,PV7-1X/40-45RE37MD0-16,PV7-1X/40-71R37MC0-08,PV7-1X/40-71RE37MD0-08,PV7-1X/63-71RE07MC0-16,PV7-1X/63-71RE07MD0-16,PV7-1X/63-94RE07MC0-08,PV7-1X/63-94RE07MD0-08,PV7-2X/20-20RA01MA0-05,PV7-2X/20-20RA01MA0-10,PV7-2X/20-25RA01MA0-05,PV7-2X/20-25RA01MA0-10

PVXS 系列（變量泵）：PVXS-066-M-R-DF-0000-000,PVXS-090-M-R-DF-0000-000,PVXS-130-M-A-DF-0000-000,PVXS-130-M-R-DF-0000-000,PVXS-180-M-R-DF-0000-000,PVXS-250-M-R-DF-0000-000

UVN 系列（變量泵）：UVN-1A-1A3-1.5-4-11,UVN-1A-1A3-2.2-4-11

V 系列（葉片泵）：V15A1 R10X,V15A2 R10X,V15A3 R10X,V15A4 R10X,V18A1 R10X,V18A2 R10X,V18A3 R10X,V18A4 R10X,V23A1 R10X,V23A2 R10X,V23A3 R10X,V23A4 R10X

20VQ/25VQ/35VQ/45VQ 系列（葉片泵）：20VQ,2520VQ,25VQ-10A,25VQ-12A,25VQ-14A,25VQ-15A,25VQ-17A,25VQ-21A,25VQ-25A,3520VQ,3525VQ,35VQ,4520VQ,4525VQ,4535VQ,45VQ

A10VSO 系列（柱塞泵）：A10VSO100DFLR/31R-PPA12NOO,A10VSO100DR/31R-PPA12NOO,A10VSO140DFLR/31R-PPA12NOO,A10VSO140DR/31R-PPA12NOO,A10VSO18DFLR/31R-PPA12NOO,A10VSO18DR/31R-PPA12NOO,A10VSO28DFLR/31R-PPA12NOO,A10VSO28DR/31R-PPA12NOO,A10VSO45DFLR/31R-PPA12NOO,A10VSO45DR/31R-PPA12NOO,A10VSO71DFLR/31R-PPA12NOO,A10VSO71DR/31R-PPA12NOO

一、型號釋義

VP3：大機身低壓限壓式變量葉片泵系列
20：公稱排量 20 mL/r

二、結構形式

內置轉子、葉片、定子環、壓力反饋?zhàn)兞繖C(jī)構、調壓彈簧、流量壓力調節螺釘；
整體鑄鐵泵體，內置自動變量補償結構，單泵臥式標準安裝。

三、工作原理

電機帶動轉子旋轉，葉片離心甩出貼合定子內壁形成密閉容腔；
低壓負載時定子偏心量大，大流量供油；
系統壓力升高，油壓推動定子克服彈簧力偏移、偏心量減小，自動變小流量；
實現低壓大流量快速動作、高壓小流量保壓節能。

四、核心技術參數

• 公稱排量：20 mL/r
• 常用工作壓力：0.6～7.0 MPa
• 最高壓力：7 MPa
• 適配轉速：800～1800 r/min
• 標準轉速 1450r/min 理論流量：29 L/min
• 工作介質：ISO VG32/VG46 抗磨液壓油
• 適用油溫：15℃～65℃
• 調節方式：頂部獨立壓力調節、流量調節雙螺釘
• 結構：內置穩壓變量，無需外接溢流閥即可限壓

五、性能特點

1. 自動變量，空載大流量、高壓小流量，省電節能、發熱?。?/li>
2. 運轉平穩、壓力脈動小、整機噪音低；
3. 自帶壓力限定功能，簡化液壓回路配置；
4. 結構成熟耐用，故障率低，維護簡單；
5. 適配中小型液壓站通用安裝尺寸，通用性強。

六、應用場景

機床液壓系統、木工機械、橡塑設備、鞋機、包裝機械；
小型液壓泵站、工裝夾具、升降液壓系統等中低壓常規工況。

七、使用要點

1. 按泵體標識旋向接線，禁止反轉；
2. 吸油管路嚴防漏氣，否則噪音大、壓力不穩；
3. 吸油過濾精度選用 100μm，保持油液清潔；
4. 調壓循序漸進，禁止一次性調到超壓狀態；
5. 安裝保證電機與泵同軸度，避免偏磨、異響漏油。
