Dekema高壓齒輪泵HGP-3A-F6/8/11/13/14/17/19/23/25/28/30-RX2B

德克瑪 DEKEMA（液壓）全系列型號

50T 系列（定量葉片泵）：50T-12-FR,50T-14-FR,50T-17-FR,50T-20-FR,50T-23-FR,50T-26-FR,50T-30-FR,50T-36-FR,50T-39-FR,50T-43-FR,50T-48-FR,50T-61-FR,50T-75-FR,50T-94-FR,50T-116-FR

150T 系列（定量葉片泵）：150T-48-FR,150T-61-FR,150T-75-FR,150T-94-FR,150T-116-FR

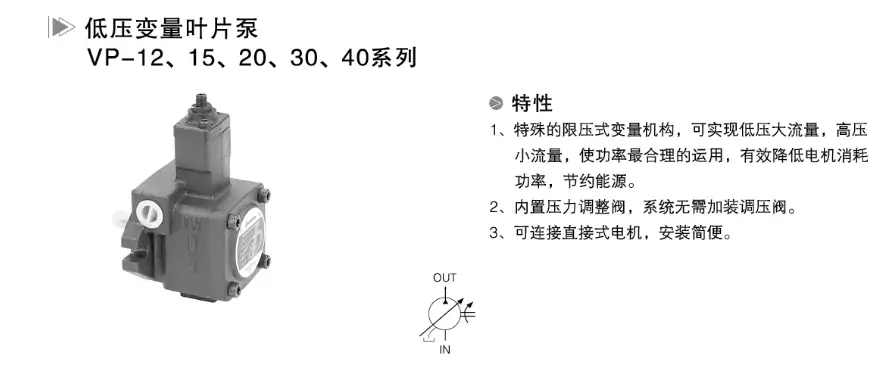

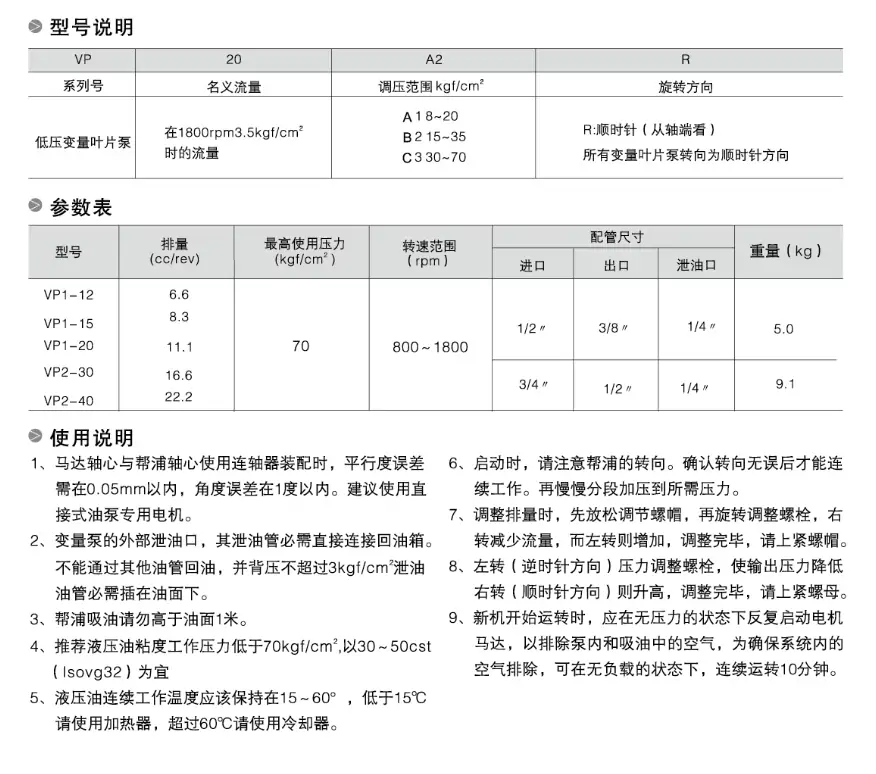

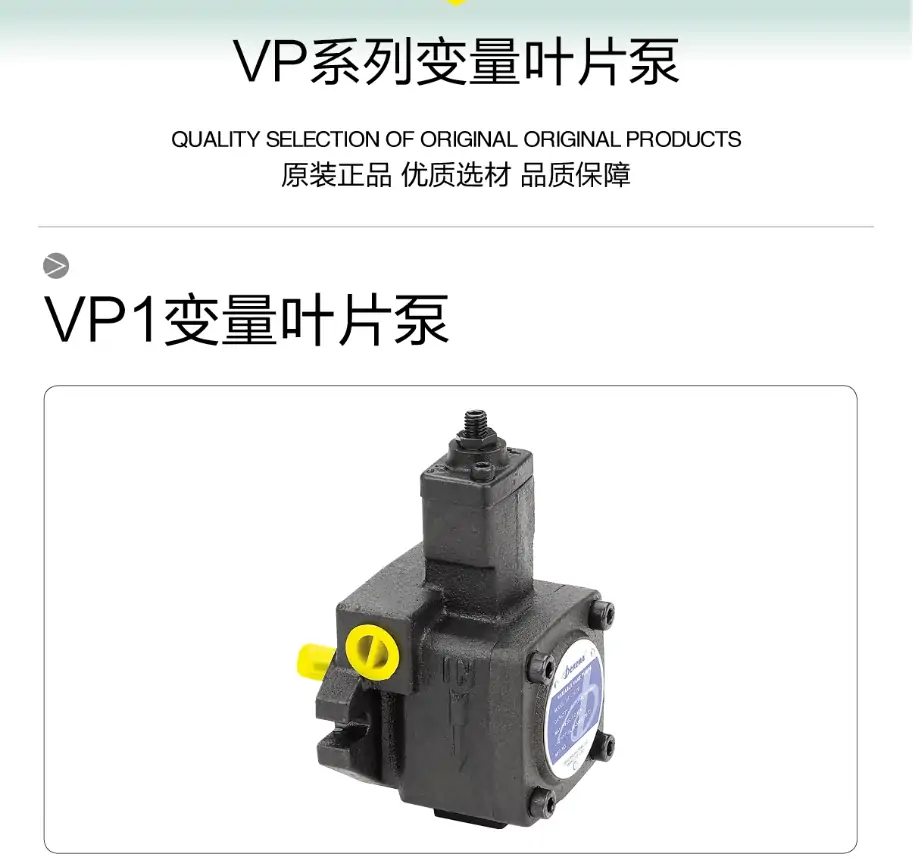

VP1 系列（變量葉片泵）：VP1-08-35,VP1-08-55,VP1-08-70,VP1-12-35,VP1-12-55,VP1-12-70,VP1-15-35,VP1-15-55,VP1-15-70,VP1-20-35,VP1-20-55,VP1-20-70,VP1-30-35,VP1-30-55,VP1-30-70,VP1-40-35,VP1-40-55,VP1-40-70

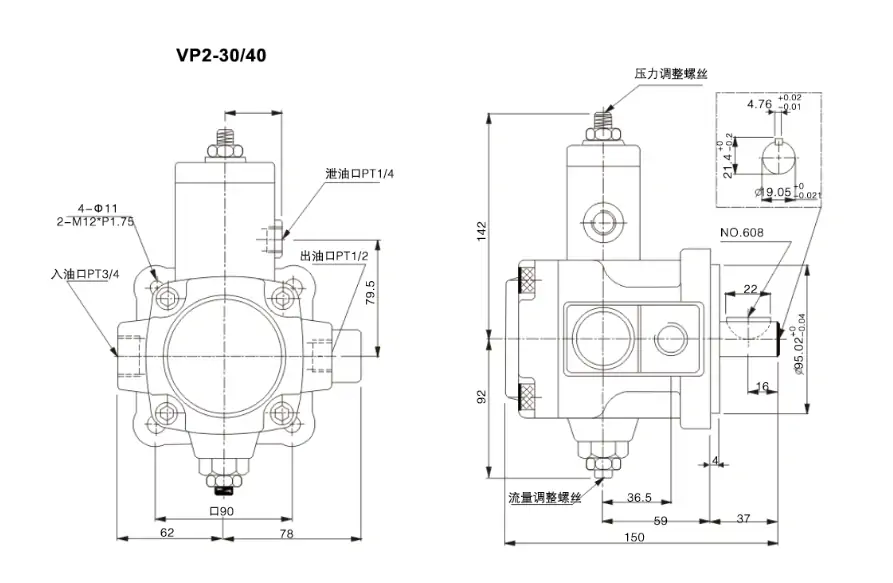

VP2 系列（變量葉片泵）：VP2-20-35,VP2-30-35,VP2-30-55,VP2-30-70,VP2-40-35,VP2-40-55,VP2-40-70

VP3 系列（變量葉片泵）：VP3-20-140,VP3-30-140,VP3-30-D-10,VP3-40-140

VP4 系列（變量葉片泵）：VP4-40-54,VP4-70-86

XVP 系列（變量葉片泵）：XVP-20,XVP-30,XVP-40,XVP-54,XVP-70,XVP-86

HGP 系列（齒輪泵）：HGP-05A-F0.3R,HGP-05A-F0.5R,HGP-1A-F1R,HGP-1A-F2R,HGP-1A-F3R,HGP-1A-F4R,HGP-1A-F5R,HGP-1A-F6R,HGP-1A-F8R,HGP-2A-F11R,HGP-2A-F12R,HGP-2A-F2R,HGP-2A-F3R,HGP-2A-F4R,HGP-2A-F6R,HGP-2A-F8R,HGP-2A-F9R,HGP-3A-F11R,HGP-3A-F11-RX2B,HGP-3A-F13R,HGP-3A-F13-RX2B,HGP-3A-F14R,HGP-3A-F14-RX2B,HGP-3A-F17R,HGP-3A-F17-RX2B,HGP-3A-F19R,HGP-3A-F19-RX2B,HGP-3A-F23R,HGP-3A-F23-RX2B,HGP-3A-F25R,HGP-3A-F25-RX2B,HGP-3A-F28R,HGP-3A-F28-RX2B,HGP-3A-F30R,HGP-3A-F30-RX2B,HGP-3A-F6R,HGP-3A-F6-RX2B,HGP-3A-F8R,HGP-3A-F8-RX2B

GPY 系列（齒輪泵）：GPY-2A-F11R,GPY-2A-F12R,GPY-2A-F2R,GPY-2A-F3R,GPY-2A-F4R,GPY-2A-F6R,GPY-2A-F8R,GPY-2A-F9R

DSG 系列（電磁換向閥）：DSG-01-2B2-A110,DSG-01-2B2-A110-N,DSG-01-2B2-A240,DSG-01-2B2-A240-N,DSG-01-2B2B-A110,DSG-01-2B2B-A110-N,DSG-01-2B2B-A240,DSG-01-2B2B-A240-N,DSG-01-2B2B-D24,DSG-01-2B2B-D24-N,DSG-01-2B2-D24,DSG-01-2B2-D24-N,DSG-01-2B2-L-A110,DSG-01-2B2-L-A110-N,DSG-01-2B2-L-A240,DSG-01-2B2-L-A240-N,DSG-01-2B2-L-D24,DSG-01-2B2-L-D24-N,DSG-01-2B3-A110,DSG-01-2B3-A110-N,DSG-01-2B3-A240,DSG-01-2B3-A240-N,DSG-01-2B3B-A240-N,DSG-01-2B3-D24,DSG-01-2B3-D24-N,DSG-01-2B4B-A240-N,DSG-01-2B8-A240-N,DSG-01-2B8-D24-N,DSG-01-2D2-A110,DSG-01-2D2-A110-N,DSG-01-2D2-A240,DSG-01-2D2-A240-N,DSG-01-2D2-D24,DSG-01-2D2-D24-N,DSG-01-3C10-A240-N,DSG-01-3C11-A240-N,DSG-01-3C12-A240-N,DSG-01-3C2-A110,DSG-01-3C2-A110-N,DSG-01-3C2-A240,DSG-01-3C2-A240-N,DSG-01-3C2-D24,DSG-01-3C2-D24-N,DSG-01-3C3-A110,DSG-01-3C3-A110-N,DSG-01-3C3-A240,DSG-01-3C3-A240-N,DSG-01-3C3-D24,DSG-01-3C3-D24-N,DSG-01-3C40-A110,DSG-01-3C40-A110-N,DSG-01-3C40-A240,DSG-01-3C40-A240-N,DSG-01-3C40-D24,DSG-01-3C40-D24-N,DSG-01-3C4-A110,DSG-01-3C4-A110-N,DSG-01-3C4-A240,DSG-01-3C4-A240-N,DSG-01-3C4-D24,DSG-01-3C4-D24-N,DSG-01-3C5-A110,DSG-01-3C5-A110-N,DSG-01-3C5-A240,DSG-01-3C5-A240-N,DSG-01-3C5-D24,DSG-01-3C5-D24-N,DSG-01-3C60-A110,DSG-01-3C60-A110-N,DSG-01-3C60-A240,DSG-01-3C60-A240-N,DSG-01-3C60-D24,DSG-01-3C60-D24-N,DSG-01-3C9-A110,DSG-01-3C9-A240,DSG-01-3C9-A240-N,DSG-01-3C9-D24

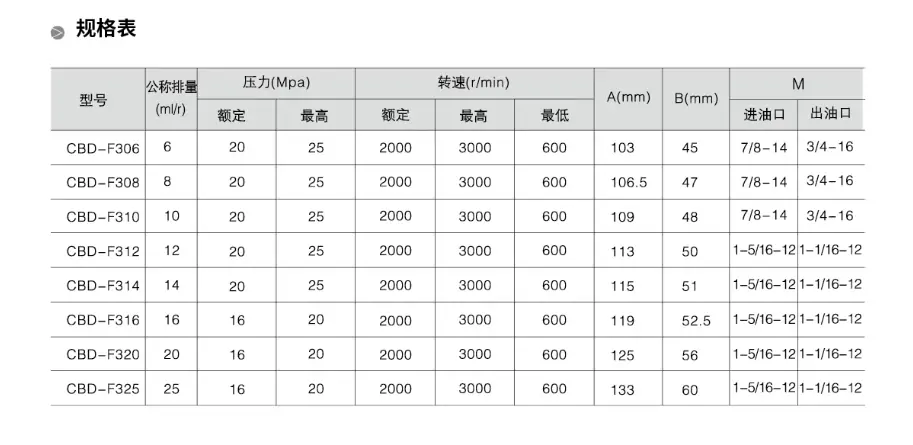

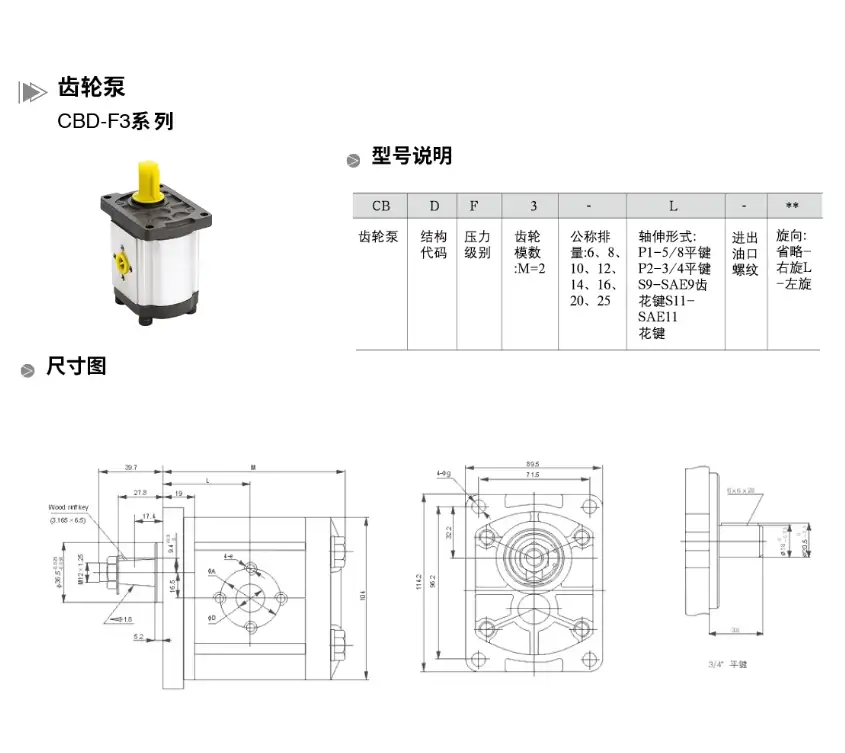

CBD 系列（溢流閥）：CBD-F306,CBD-F308,CBD-F310,CBD-F312,CBD-F314,CBD-F316,CBD-F320,CBD-F325

CPDF 系列（壓力閥）：CPDF-10-A1,CPDF-10-A2

CPDG 系列（壓力閥）：CPDG-03-A1,CPDG-03-A1D,CPDG-03-A2,CPDG-03-A2D,CPDG-06-A1,CPDG-06-A1D,CPDG-06-A2,CPDG-06-A2D,CPDG-10-A1,CPDG-10-A2

CPDT 系列（壓力閥）：CPDT-04-A1,CPDT-04-A1D,CPDT-04-A2,CPDT-04-A2D

CRG 系列（單向閥）：CRG-03A1,CRG-03A2,CRG-06A1,CRG-06A2

DVP 系列（比例閥）：DVP-15-70,DVP-20-70,DVP-30-70,DVP-40-70

EDG 系列（比例閥）：EDG-01-C,EDG-01-H

HVP 系列（變量泵）：HVP-20-FA3,HVP-30-FA3,HVP-40-FA3

PV7 系列（變量泵）：PV7-1X/06-10RA01MA0-05,PV7-1X/06-10RA01MA0-10,PV7-1X/06-14RA01MA0-04,PV7-1X/06-14RA01MA0-07,PV7-1X/100-118RE07MC0-16,PV7-1X/100-118RE07MD0-16,PV7-1X/100-150RE07MC0-08,PV7-1X/100-150RE07MD0-08,PV7-1X/10-14RE01MC0-16,PV7-1X/10-14RE01MD0-16,PV7-1X/10-20RE01MC0-10,PV7-1X/10-20RE01MD0-10,PV7-1X/16-20RE01MC0-16,PV7-1X/16-20RE01MD0-16,PV7-1X/16-30RE01MC0-08,PV7-1X/16-30RE01MD0-08,PV7-1X/25-30RE01MC0-16,PV7-1X/25-30RE01MD0-16,PV7-1X/25-45RE01MC0-08,PV7-1X/25-45RE01MD0-08,PV7-1X/40-45RE37MC0-16,PV7-1X/40-45RE37MD0-16,PV7-1X/40-71R37MC0-08,PV7-1X/40-71RE37MD0-08,PV7-1X/63-71RE07MC0-16,PV7-1X/63-71RE07MD0-16,PV7-1X/63-94RE07MC0-08,PV7-1X/63-94RE07MD0-08,PV7-2X/20-20RA01MA0-05,PV7-2X/20-20RA01MA0-10,PV7-2X/20-25RA01MA0-05,PV7-2X/20-25RA01MA0-10

PVXS 系列（變量泵）：PVXS-066-M-R-DF-0000-000,PVXS-090-M-R-DF-0000-000,PVXS-130-M-A-DF-0000-000,PVXS-130-M-R-DF-0000-000,PVXS-180-M-R-DF-0000-000,PVXS-250-M-R-DF-0000-000

UVN 系列（變量泵）：UVN-1A-1A3-1.5-4-11,UVN-1A-1A3-2.2-4-11

V 系列（葉片泵）：V15A1 R10X,V15A2 R10X,V15A3 R10X,V15A4 R10X,V18A1 R10X,V18A2 R10X,V18A3 R10X,V18A4 R10X,V23A1 R10X,V23A2 R10X,V23A3 R10X,V23A4 R10X

20VQ/25VQ/35VQ/45VQ 系列（葉片泵）：20VQ,2520VQ,25VQ-10A,25VQ-12A,25VQ-14A,25VQ-15A,25VQ-17A,25VQ-21A,25VQ-25A,3520VQ,3525VQ,35VQ,4520VQ,4525VQ,4535VQ,45VQ

A10VSO 系列（柱塞泵）：A10VSO100DFLR/31R-PPA12NOO,A10VSO100DR/31R-PPA12NOO,A10VSO140DFLR/31R-PPA12NOO,A10VSO140DR/31R-PPA12NOO,A10VSO18DFLR/31R-PPA12NOO,A10VSO18DR/31R-PPA12NOO,A10VSO28DFLR/31R-PPA12NOO,A10VSO28DR/31R-PPA12NOO,A10VSO45DFLR/31R-PPA12NOO,A10VSO45DR/31R-PPA12NOO,A10VSO71DFLR/31R-PPA12NOO,A10VSO71DR/31R-PPA12NOO

一、型號編碼釋義

• HGP：外嚙合高壓齒輪泵系列
• 3A：3A 規格泵體、安裝尺寸、法蘭軸伸標準結構
• F6：排量規格，公稱排量 6mL/r

二、結構型式

整體為鋁合金殼體、外嚙合齒輪式定量液壓泵；
由前后泵蓋、鋁合金泵體、主動齒輪、從動齒輪、高壓耐磨浮動側板、高壓密封組件、軸承組成；
采用軸向間隙自動補償結構，高壓下內泄小、容積效率高。

三、工作原理

電機帶動主動齒輪旋轉，驅動從動齒輪同步轉動；
齒輪齒槽在吸油腔形成真空負壓，吸入液壓油；
隨齒輪旋轉將油液帶到壓油腔，齒間嚙合封閉油腔，容積減小建立壓力，連續向外輸出高壓流量；
浮動側板自動補償端面磨損，長期使用保持高效率、不易內泄泄壓。

四、核心技術參數

• 公稱排量：6 mL/r
• 額定壓力：20 MPa
• 最高瞬時壓力：25 MPa
• 額定轉速：1500～2000 r/min
• 允許轉速范圍：800～2500 r/min
• 工作介質：ISO VG32、VG46 抗磨液壓油
• 適用油溫：20℃～60℃
• 安裝方式：法蘭臥式安裝
• 旋向：標準順時針（軸端視角）
• 油口形式：側向進出油口，螺紋接口
• 整體特性：定量供油、結構緊湊、噪音低、耐磨損

五、性能特點

1. 高壓等級設計，額定 20MPa，滿足中小型液壓系統高壓工況；
2. 浮動側板間隙補償，耐磨壽命長，長期運行內泄?。?/li>
3. 鋁合金殼體重量輕、散熱好、整體結構緊湊；
4. 輸出流量穩定、壓力脈動小，運行噪音低；
5. 結構簡單無易損精密配件，故障率低、維護方便；
6. 轉速適配范圍寬，可配普通電機直接直連使用。

六、適用場景

機床液壓站、木工機械、橡塑設備、小型注塑輔助系統；
升降平臺、叉車液壓系統、自動化工裝夾具液壓動力單元；
各類中小型工業液壓設備做定量供油動力源。

七、使用注意事項

1. 嚴格按規定旋向接線，禁止反轉，反轉無壓力且易損壞；
2. 吸油管路密封必須完好，不得進氣，否則會噪音大、壓力抖動；
3. 吸油過濾器精度選用 100μm 左右，避免雜質進入泵內部磨損齒輪與側板；
4. 系統須配置溢流閥做壓力保護，禁止長期超額定壓力滿載工作；
5. 安裝同軸度要達標，避免徑向偏載造成軸承過早磨損、異響漏油。
