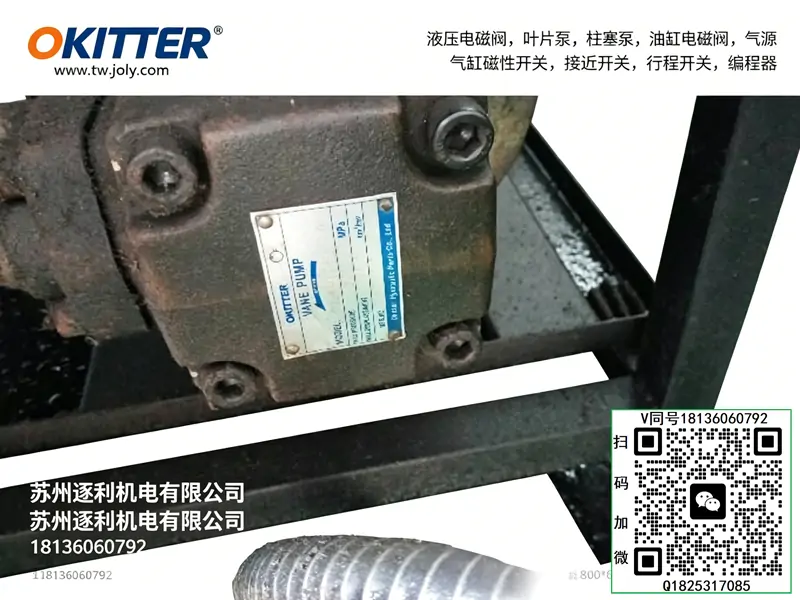

OKITTER PV2R13-8-66-L-RAAA-4222 高低壓一體葉片泵 壓力穩定耐用

OKITTER 液壓全系列（葉片泵為主）

一、PV2R1 單聯定量葉片泵（16–21MPa）

PV2R1-6-F-1R-10, PV2R1-8-F-1R-10, PV2R1-10-F-1R-10, PV2R1-12-F-1R-10, PV2R1-14-F-1R-10, PV2R1-17-F-1R-10, PV2R1-19-F-1R-10, PV2R1-23-F-1R-10, PV2R1-25-F-1R-10, PV2R1-31-F-1R-10

二、PV2R2 單聯定量葉片泵（21MPa）

PV2R2-26-F-1R-10, PV2R2-33-F-1R-10, PV2R2-41-F-1R-10, PV2R2-47-F-1R-10, PV2R2-53-F-1R-10, PV2R2-59-F-1R-10, PV2R2-65-F-1R-10

三、PV2R3 單聯定量葉片泵（21MPa）

PV2R3-66-F-1R-10, PV2R3-76-F-1R-10, PV2R3-94-F-1R-10, PV2R3-116-F-1R-10

四、PV2R4 單聯定量葉片泵（21MPa）

PV2R4-136-F-1R-10, PV2R4-153-F-1R-10, PV2R4-184-F-1R-10

五、PV2R12 雙聯定量葉片泵（1+2 系列）

PV2R12-6-26-L-RAAA-4222, PV2R12-6-33-L-RAAA-4222, PV2R12-8-26-L-RAAA-4222, PV2R12-8-33-L-RAAA-4222, PV2R12-10-26-L-RAAA-4222, PV2R12-10-33-L-RAAA-4222, PV2R12-12-26-L-RAAA-4222, PV2R12-12-33-L-RAAA-4222, PV2R12-14-26-L-RAAA-4222, PV2R12-14-33-L-RAAA-4222, PV2R12-17-26-L-RAAA-4222, PV2R12-17-33-L-RAAA-4222, PV2R12-19-26-L-RAAA-4222, PV2R12-19-33-L-RAAA-4222, PV2R12-23-26-L-RAAA-4222, PV2R12-23-33-L-RAAA-4222

六、PV2R13 雙聯定量葉片泵（1+3 系列）

PV2R13-6-66-L-RAAA-4222, PV2R13-6-76-L-RAAA-4222, PV2R13-8-66-L-RAAA-4222, PV2R13-8-76-L-RAAA-4222, PV2R13-10-66-L-RAAA-4222, PV2R13-10-76-L-RAAA-4222

七、PV2R23 雙聯定量葉片泵（2+3 系列）

PV2R23-26-66-L-RAAA-4222, PV2R23-26-76-L-RAAA-4222, PV2R23-33-66-L-RAAA-4222, PV2R23-33-76-L-RAAA-4222

八、PV2R34 雙聯定量葉片泵（3+4 系列）

PV2R34-66-136-L-RAAA-4222, PV2R34-66-153-L-RAAA-4222

九、其他常見型號（帶法蘭 / 特殊壓力）

PV2R1-12-F-1R-10-FL, PV2R2-26-F-1R-10-FL, PV2R3-94-F-1R-10-FL, PV2R4-184-F-1R-10-FL, PV2R1-17-F-1R-25MPa, PV2R2-33-F-1R-25MPa

一、型號釋義

• PV2R13：1 系 + 3 系組合雙聯葉片泵
• 8：前端 1 系泵排量 8mL/r
• 66：后端 3 系泵排量 66mL/r
• L：軸伸端視角逆時針旋轉
• RAAA：標準油口方位、安裝形式代碼
• 4222：密封材質、結構配置、裝配版本代號

二、核心技術參數

• 結構：一體同軸雙聯壓力平衡式定量葉片泵
• 組合排量：小泵 8mL/r，大泵 66mL/r
• 最高工作壓力：21MPa，常規連續使用 17.5MPa
• 適用轉速：750~1800r/min
• 共用主軸同步運轉，兩路出油相互獨立
• 適用介質：抗磨液壓油，工作油溫 - 20℃~80℃
• 推薦油液過濾精度：10~25μm
• 殼體泄油單獨回油箱，泄油背壓≤0.1MPa
• 容積效率≥90%，運行平穩溫升低

三、結構組成

整體法蘭端蓋、共用主軸、1 系列泵芯組件、3 系列泵芯組件、雙圓弧定子、轉子葉片組、前后配流盤、一體式泵體、支撐軸承、全套高壓密封件。
集成一體式布局，占用空間小，驅動結構簡潔。

四、工作原理

電機帶動主軸同步驅動兩組泵芯運轉，各自獨立完成吸油、壓油流程，輸出兩路互不干擾的壓力油。可實現快慢速分工供油，空載大流量快速動作，負載切換為小泵高壓穩壓作業。

五、性能特點

1. 大小排量組合適配高低壓回路，節能效果顯著
2. 壓力平衡結構設計，流量脈動小，運行噪音低
3. 同軸一體結構，安裝便捷，適配標準液壓電機
4. 雙油路可單獨調壓、獨立控制，回路搭配靈活
5. 內部配合精度高，內泄漏小，傳動效率高
6. 配件通用，可單獨檢修更換單組泵芯，維護成本低
7. 高壓工況穩定性強，耐用性好

六、主流使用方式

1. 合流供油：雙泵同時出油，實現設備快速空載行進
2. 分流供油：大泵負責快速動作，小泵負責高壓保壓、夾緊定位
3. 壓差卸荷配置：負載升壓后大泵自動卸荷，僅小泵維持高壓工作

七、適用范圍

各類快慢速液壓機床、中小型液壓壓機、注塑成型設備、油壓夾緊系統、自動化液壓工作站、需要高低壓組合供油的成套液壓設備

八、安裝使用要求

1. 嚴格按照逆時針轉向運行，嚴禁反向轉動
2. 吸油管路加粗縮短，密封嚴實，防止進氣產生氣蝕異響
3. 選用彈性聯軸器，校正同軸度，避免主軸承受額外徑向力
4. 兩路壓力油口分開接管，可分別匹配調壓閥設定不同壓力
5. 新機啟動先空載排凈系統空氣，再逐步加載調試
6. 定期更換液壓油與濾芯，保持油液潔凈

九、常見故障

1. 單路壓力不足：對應泵芯葉片磨損、配流盤拉傷
2. 整體流量下降：吸油堵塞、管路漏氣、葉片卡滯
3. 運行噪音大：系統進氣、同軸度偏差、油液粘度不合適
4. 主軸端滲油：骨架油封老化破損
5. 泵體過熱：長期超壓使用、內部泄漏量大
