OKITTER 雙聯組合葉片泵 PV2R12 系列工業液壓供油泵

OKITTER 液壓全系列（葉片泵為主）

一、PV2R1 單聯定量葉片泵（16–21MPa）

PV2R1-6-F-1R-10, PV2R1-8-F-1R-10, PV2R1-10-F-1R-10, PV2R1-12-F-1R-10, PV2R1-14-F-1R-10, PV2R1-17-F-1R-10, PV2R1-19-F-1R-10, PV2R1-23-F-1R-10, PV2R1-25-F-1R-10, PV2R1-31-F-1R-10

二、PV2R2 單聯定量葉片泵（21MPa）

PV2R2-26-F-1R-10, PV2R2-33-F-1R-10, PV2R2-41-F-1R-10, PV2R2-47-F-1R-10, PV2R2-53-F-1R-10, PV2R2-59-F-1R-10, PV2R2-65-F-1R-10

三、PV2R3 單聯定量葉片泵（21MPa）

PV2R3-66-F-1R-10, PV2R3-76-F-1R-10, PV2R3-94-F-1R-10, PV2R3-116-F-1R-10

四、PV2R4 單聯定量葉片泵（21MPa）

PV2R4-136-F-1R-10, PV2R4-153-F-1R-10, PV2R4-184-F-1R-10

五、PV2R12 雙聯定量葉片泵（1+2 系列）

PV2R12-6-26-L-RAAA-4222, PV2R12-6-33-L-RAAA-4222, PV2R12-8-26-L-RAAA-4222, PV2R12-8-33-L-RAAA-4222, PV2R12-10-26-L-RAAA-4222, PV2R12-10-33-L-RAAA-4222, PV2R12-12-26-L-RAAA-4222, PV2R12-12-33-L-RAAA-4222, PV2R12-14-26-L-RAAA-4222, PV2R12-14-33-L-RAAA-4222, PV2R12-17-26-L-RAAA-4222, PV2R12-17-33-L-RAAA-4222, PV2R12-19-26-L-RAAA-4222, PV2R12-19-33-L-RAAA-4222, PV2R12-23-26-L-RAAA-4222, PV2R12-23-33-L-RAAA-4222

六、PV2R13 雙聯定量葉片泵（1+3 系列）

PV2R13-6-66-L-RAAA-4222, PV2R13-6-76-L-RAAA-4222, PV2R13-8-66-L-RAAA-4222, PV2R13-8-76-L-RAAA-4222, PV2R13-10-66-L-RAAA-4222, PV2R13-10-76-L-RAAA-4222

七、PV2R23 雙聯定量葉片泵（2+3 系列）

PV2R23-26-66-L-RAAA-4222, PV2R23-26-76-L-RAAA-4222, PV2R23-33-66-L-RAAA-4222, PV2R23-33-76-L-RAAA-4222

八、PV2R34 雙聯定量葉片泵（3+4 系列）

PV2R34-66-136-L-RAAA-4222, PV2R34-66-153-L-RAAA-4222

九、其他常見型號（帶法蘭 / 特殊壓力）

PV2R1-12-F-1R-10-FL, PV2R2-26-F-1R-10-FL, PV2R3-94-F-1R-10-FL, PV2R4-184-F-1R-10-FL, PV2R1-17-F-1R-25MPa, PV2R2-33-F-1R-25MPa

一、型號完整釋義

• PV2R12：1+2 組合雙聯高壓葉片泵
• 6：前泵排量 6mL/r
• 33：后泵排量 33mL/r
• L：軸伸端視角逆時針旋轉
• RAAA：油口布局、安裝、進出油口方位標準代碼
• 4222：密封材質、裝配結構、端蓋規格版本代號

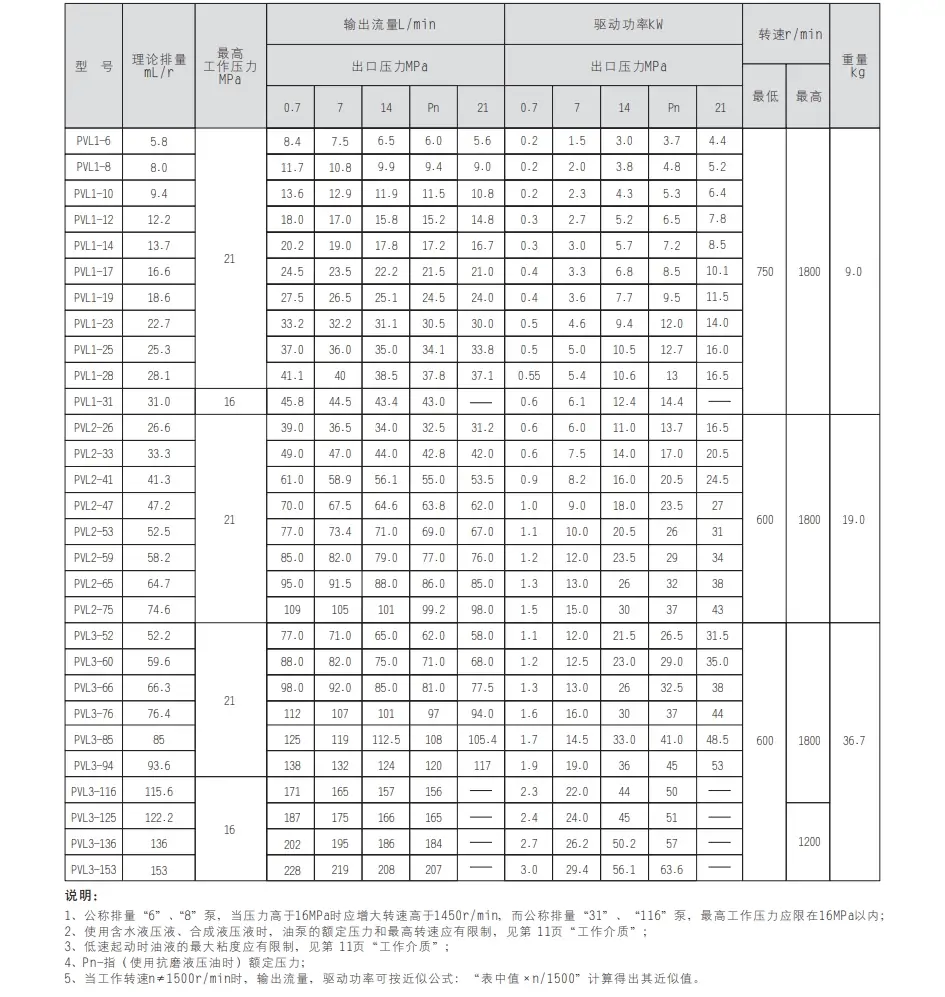

二、基礎技術參數

• 結構：雙聯一體壓力平衡式定量葉片泵
• 前泵排量：6mL/r，后泵排量：33mL/r
• 最高工作壓力：21MPa，連續常用壓力 17.5MPa
• 適用轉速：750~1800r/min
• 介質：抗磨液壓油，油溫 - 20℃~80℃
• 推薦過濾精度：10~25μm
• 整體共用一根主軸，雙泵獨立出油、可單獨分壓供油
• 殼體泄油統一回油箱，泄油背壓≤0.1MPa

三、內部結構

共用主軸、前法蘭總成、1 系列泵芯、2 系列泵芯、雙圓弧定子、轉子葉片組、前后配流盤、整體泵殼、后端密封組件、支撐軸承。
雙泵集成一體，結構緊湊，共用驅動端，節省安裝空間。

四、工作原理

電機驅動主軸同步帶動兩組轉子旋轉，兩組葉片分別完成獨立吸油、壓油動作，形成兩路獨立壓力油輸出。
可實現大流量快速動作、小流量保壓增壓，高低壓組合節能供油。

五、核心優勢

1. 雙聯集成設計，一軸雙泵，減少安裝占地與驅動成本
2. 雙排量搭配，快慢速油路精準匹配，節能降耗
3. 壓力平衡結構，運行噪音低、流量脈動小
4. 雙油路互不干涉，可分別設定工作壓力
5. 法蘭適配標準電機，拆裝維修方便，可單獨更換單組泵芯
6. 高壓運行穩定，內泄漏小，長期使用溫升低

六、常用油路搭配用法

1. 雙泵合流：快速進給大流量供油，提升動作速度
2. 雙泵分流：一路低壓大流量快進，一路高壓小流量工進保壓
3. 壓差卸荷：空載大流量供油，負載自動切斷大泵，僅小泵高壓工作

七、適用場景

快慢速機床液壓系統、液壓夾具、小型液壓機、注塑機輔助油路、自動化流水線液壓站、需要高低壓組合供油的成套液壓設備

八、安裝使用規范

1. 轉向嚴格為逆時針，禁止反轉
2. 吸油口保證充足供油，管路無漏氣、無堵塞
3. 采用彈性聯軸器，保證同軸度，避免主軸受力偏心
4. 兩路出油口獨立接管，按需加裝溢流閥分別調壓
5. 開機空載排氣，再逐步加載調試壓力
6. 定期保養油液與濾芯，延長泵芯使用壽命

九、常見故障

1. 單路壓力不足：對應一組泵芯葉片、配流盤磨損
2. 整體流量偏?。何筒蛔?、進氣、油液過臟卡滯葉片
3. 異響震動大：同軸度偏差、吸空進氣、油液粘度不符
4. 軸端漏油：主軸骨架油封老化失效
