OKITTER PV2R1-6-F-1R-10 高壓葉片泵 低噪音液壓油泵注塑機專用

OKITTER 液壓全系列（葉片泵為主）

一、PV2R1 單聯定量葉片泵（16–21MPa）

PV2R1-6-F-1R-10, PV2R1-8-F-1R-10, PV2R1-10-F-1R-10, PV2R1-12-F-1R-10, PV2R1-14-F-1R-10, PV2R1-17-F-1R-10, PV2R1-19-F-1R-10, PV2R1-23-F-1R-10, PV2R1-25-F-1R-10, PV2R1-31-F-1R-10

二、PV2R2 單聯定量葉片泵（21MPa）

PV2R2-26-F-1R-10, PV2R2-33-F-1R-10, PV2R2-41-F-1R-10, PV2R2-47-F-1R-10, PV2R2-53-F-1R-10, PV2R2-59-F-1R-10, PV2R2-65-F-1R-10

三、PV2R3 單聯定量葉片泵（21MPa）

PV2R3-66-F-1R-10, PV2R3-76-F-1R-10, PV2R3-94-F-1R-10, PV2R3-116-F-1R-10

四、PV2R4 單聯定量葉片泵（21MPa）

PV2R4-136-F-1R-10, PV2R4-153-F-1R-10, PV2R4-184-F-1R-10

五、PV2R12 雙聯定量葉片泵（1+2 系列）

PV2R12-6-26-L-RAAA-4222, PV2R12-6-33-L-RAAA-4222, PV2R12-8-26-L-RAAA-4222, PV2R12-8-33-L-RAAA-4222, PV2R12-10-26-L-RAAA-4222, PV2R12-10-33-L-RAAA-4222, PV2R12-12-26-L-RAAA-4222, PV2R12-12-33-L-RAAA-4222, PV2R12-14-26-L-RAAA-4222, PV2R12-14-33-L-RAAA-4222, PV2R12-17-26-L-RAAA-4222, PV2R12-17-33-L-RAAA-4222, PV2R12-19-26-L-RAAA-4222, PV2R12-19-33-L-RAAA-4222, PV2R12-23-26-L-RAAA-4222, PV2R12-23-33-L-RAAA-4222

六、PV2R13 雙聯定量葉片泵（1+3 系列）

PV2R13-6-66-L-RAAA-4222, PV2R13-6-76-L-RAAA-4222, PV2R13-8-66-L-RAAA-4222, PV2R13-8-76-L-RAAA-4222, PV2R13-10-66-L-RAAA-4222, PV2R13-10-76-L-RAAA-4222

七、PV2R23 雙聯定量葉片泵（2+3 系列）

PV2R23-26-66-L-RAAA-4222, PV2R23-26-76-L-RAAA-4222, PV2R23-33-66-L-RAAA-4222, PV2R23-33-76-L-RAAA-4222

八、PV2R34 雙聯定量葉片泵（3+4 系列）

PV2R34-66-136-L-RAAA-4222, PV2R34-66-153-L-RAAA-4222

九、其他常見型號（帶法蘭 / 特殊壓力）

PV2R1-12-F-1R-10-FL, PV2R2-26-F-1R-10-FL, PV2R3-94-F-1R-10-FL, PV2R4-184-F-1R-10-FL, PV2R1-17-F-1R-25MPa, PV2R2-33-F-1R-25MPa

一、型號完整釋義

PV2R1?6?F?1R?10

• PV2R1：系列代號，高壓低噪聲單級葉片泵，小排量規格段
• 6：公稱排量 5.8 cm3/rev（ml/r）
• F：法蘭安裝（法蘭直連，非底座腳座）
• 1：軸伸形式 / 尺寸代號（標準短軸）
• R：旋轉方向（從軸伸端看：順時針，標準轉向）
• 10：設計 / 版本號（內部結構與密封批次）

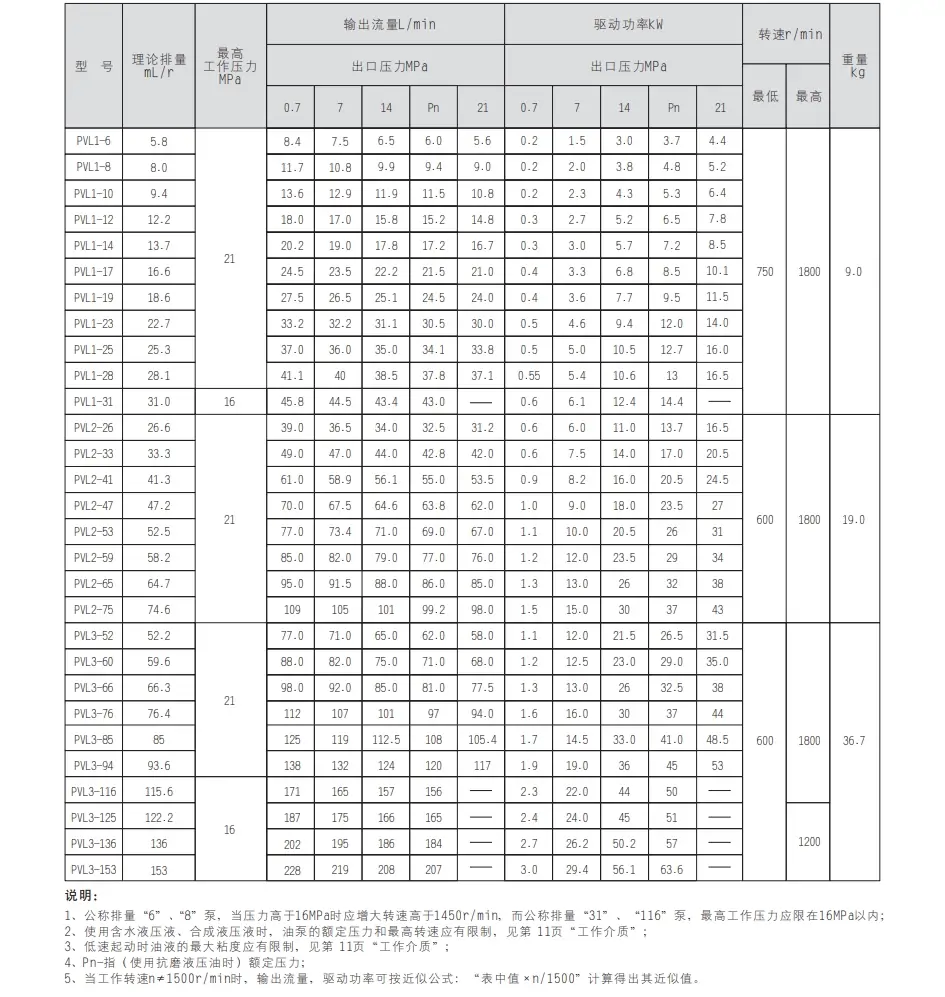

二、核心技術參數（標準工況：抗磨液壓油）

• 結構類型：單級、定量、葉片式，壓力平衡型，低脈動低噪聲
• 幾何排量：5.8 mL/r
• 最高工作壓力：21 MPa（210 bar）；連續推薦 17.5 MPa
• 轉速范圍：750～1800 r/min（常用 1200～1500 r/min）
• 額定流量（1500 r/min）：≈ 8.7 L/min（理論），≈ 8.0 L/min（容積效率≈92%）
• 容積效率：≥ 91%（1500 r/min、10MPa）
• 總效率：≥ 82%
• 驅動功率（1500 r/min、21MPa）：≈ 3.2 kW

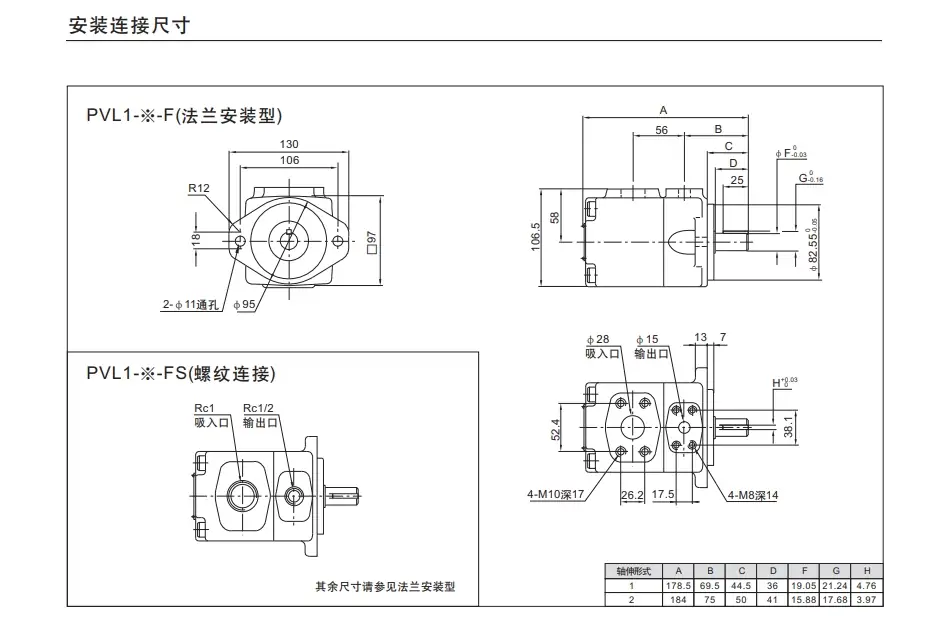

• 安裝方式：法蘭安裝（F 型），ISO 標準連接尺寸
• 旋轉方向：R = 順時針（軸伸端視）
• 油口位置：標準：吸口下、出口上（可定制）
• 軸伸：標準平鍵軸，可承受徑向載荷
• 重量：≈ 7.8～9.0 kg
• 油溫范圍：?20℃～+80℃（推薦 40～60℃）
• 油液粘度：15～68 mm2/s（40℃）
• 過濾精度：≤ 25 μm（推薦 10 μm）

三、結構組成（模塊化，易維修）

1. 前蓋（法蘭端）：集成吸油口、軸承座、軸封
2. 轉子 + 葉片：轉子開槽，10 片葉片，隨離心力 + 壓力油外伸
3. 定子環：雙圓弧曲線，高壓區壓力平衡，低脈動、低磨損
4. 配流盤（前后）：高壓 / 低壓腔隔離，配流窗口精準，減少?zèng)_擊
5. 殼體：高壓鑄造，集成壓力油口，剛性好
6. 后蓋：集成泄漏油口、定位銷
7. 軸封組件：高壓骨架油封 + 防塵圈，防泄漏、防污染
8. 軸承：高精度深溝球軸承，壽命長、噪聲低

四、工作原理

1. 吸油過程：轉子順時針旋轉，葉片離心外伸，吸油腔容積擴大，油箱油液經吸口、配流盤進入泵腔
2. 壓油過程：轉子繼續轉動，壓油腔容積縮小，油液被擠壓升壓，經配流盤、壓力油口輸出至系統
3. 壓力平衡：定子雙圓弧結構 + 配流盤對稱設計，徑向力平衡，軸承負荷小、磨損低、噪聲小
4. 泄漏控制：葉片與定子、轉子與配流盤精密間隙密封，容積效率高，內泄漏小

五、性能特點

• ? 高壓能力：21MPa 長期穩定，適合中高壓系統
• ? 低噪聲低脈動：雙圓弧定子 + 10 葉片，脈動小、運行安靜
• ? 高效率：容積 / 總效率高，節能、發熱少
• ? 結構緊湊：體積小、重量輕，法蘭安裝節省空間
• ? 壽命長：壓力平衡設計，軸承與定子磨損低
• ? 維護簡便：模塊化組件，可整體更換泵芯，無需拆管路
• ? 抗污染：葉片自清潔，對油液污染不敏感

六、典型應用

• 機床液壓：小型液壓站、夾緊 / 進給回路
• 注塑 / 壓鑄：小流量高壓控制回路、先導油源
• 工程機械：輔助液壓泵、轉向 / 制動系統
• 液壓夾具：高壓夾緊、保壓回路
• 通用液壓站：中高壓、小流量、低噪聲需求場景

七、安裝與使用要點

1. 旋轉方向：軸伸端看順時針（R），嚴禁反轉
2. 安裝：法蘭面垂直 / 水平安裝，吸油口朝下，避免吸空
3. 吸油條件：吸油真空度≤?0.03 MPa；吸油管路短、粗、密封好，無漏氣
4. 油液：抗磨液壓油，粘度 15～68 mm2/s，過濾精度≤25 μm
5. 啟動：空載啟動，逐步加載；首次運行排氣
6. 泄漏油：殼體泄漏油口單獨回油箱，背壓≤0.1 MPa
7. 聯軸器：彈性聯軸器，同軸度≤0.1 mm，避免徑向載荷

八、常見故障與處理

1. 流量不足 / 壓力上不去原因：吸油漏氣、油位低、過濾器堵塞、葉片磨損、定子拉傷處理：檢查吸油管路、補油、清洗過濾器、更換泵芯
2. 噪聲大 / 振動原因：吸空、聯軸器同軸度差、軸承磨損、油液粘度過高處理：排氣、校正同軸度、更換軸承、更換合適油液
3. 泄漏原因：軸封老化、殼體裂紋、配流盤磨損處理：更換油封、修復 / 更換殼體、研磨 / 更換配流盤
4. 發熱嚴重原因：過載、內泄漏大、油液不足、冷卻不良處理：降低壓力 / 轉速、檢修泵芯、補油、改善冷卻

本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.nochef.cn/yyyb/1023.html
