TAIFENG TFA2FM045 軸向柱塞馬達 起重設備專用高壓液壓馬達

一、柱塞泵系列（TFA / TFB / TFA4VTG）

TFB1V 斜盤變量柱塞泵

TFB1V63Y/1X-LRB2, TFB1V80Y/1X-LRB2K

TFA15VSO 高壓變量柱塞泵

TFA15VSO71LR/10M-LRB0, TFA15VSO180LR/10M-LRB2, TFA15VSO280LR/10M-LRB3, TFA15VSO71LRDRE2/10M-LRB0, TFA15VSO180LRDRE2/10M-LRB2, TFA15VSO280LRDRE2/10M-LRB3

TFA7VO 高壓變量柱塞泵

TFA7VO160LR/10-LRB4, TFA7VO250LR/10-LRB5

TFA11VO 負載敏感柱塞泵

TFA11VO95LRDS/10-LRS

TFA4VTG 閉式變量柱塞泵（農機 / 工程）

TFA4VTG055, TFA4VTG075, TFA4VTG090, TFA4VTG110, TFA4VTG130

TFA2FM 定量柱塞馬達

TFA2FM028, TFA2FM045, TFA2FM075, TFA2FM110

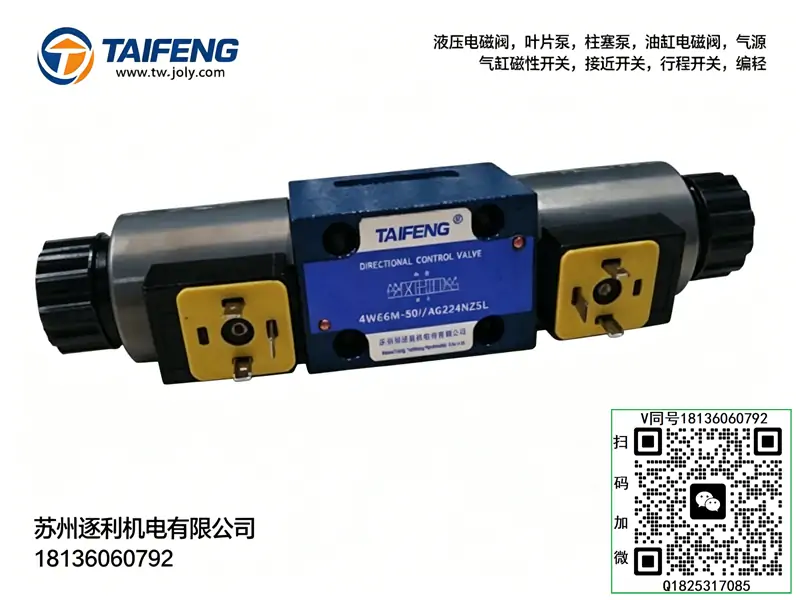

二、電磁換向閥（4WE6 / 4WE10 系列）

4WE6 系列（DG6，24V/220V）

4WE6A-50/AG24NZ5L, 4WE6B-50/AG24NZ5L, 4WE6C-50/AG24NZ5L, 4WE6D-50/AG24NZ5L, 4WE6Y-50/AG24NZ5L, 4WE6E-50/AG24NZ5L, 4WE6T-50/AG24NZ5L, 4WE6H-50/AG24NZ5L, 4WE6J-50/AG24NZ5L, 4WE6W-50/AG24NZ5L, 4WE6R-50/AG24NZ5L, 4WE6G-50/AG24NZ5L

4WE10 系列（DG10）

4WE10A-50/AG24NZ5L, 4WE10B-50/AG24NZ5L, 4WE10C-50/AG24NZ5L, 4WE10D-50/AG24NZ5L, 4WE10E-50/AG24NZ5L

三、疊加閥系列（Z2FS / MRV / MPC / MTC）

Z2FS 疊加式雙單向節流閥

Z2FS6A5-3X/2Q, Z2FS6B5-3X/2Q, Z2FS10A5-3X/2Q, Z2FS10B5-3X/2Q

MRV 疊加溢流閥

MRV-02P-3-30, MRV-03P-3-30

MPC 疊加液控單向閥

MPC-02W-20, MPC-03W-20

MTC 疊加單向節流閥

MTC-02A-K-20, MTC-03A-K-20

四、二通插裝閥（TLFA / TLC / TCF / TRCF）

TLFA 蓋板系列

TLFA016, TLFA025, TLFA032, TLFA040, TLFA050, TLFA063, TLFA080, TLFA100, TLFA125, TLFA160

TLC 插件系列

TLC016, TLC025, TLC032, TLC040, TLC050, TLC063, TLC080, TLC100, TLC125, TLC160

TCF / TRCF 充液閥

TCF025, TCF032, TCF040, TCF050, TRCF025, TRCF032

五、多路閥（TRM20E 系列）

TRM20E 液控流量共享多路閥（7–10 噸挖機）

TRM20E-B-X-E24, TRM20E-B-S-G24, TRM20E-D-X-E24

六、壓力閥 / 流量閥 / 方向閥（DB / DBW / DZ / SV / SL）

DB 溢流閥

DB10-1-50/315, DB20-1-50/315, DB30-1-50/315

DBW 電磁溢流閥

DBW10-1-50/315-AG24NZ5L, DBW20-1-50/315-AG24NZ5L

DZ 先導順序閥

DZ10-1-50/315, DZ20-1-50/315

SV / SL 液控單向閥

SV10PA1-50, SL10PA1-50

TDBE / TDBET6 比例溢流閥

TDBE10-30/315, TDBET6-10/315

七、螺紋插裝閥（TCV / TRD / TRP / TVSC）

TCV 單向閥

TCV08, TCV10, TCV12, TCV16

TRD 溢流閥

TRD08-10, TRD10-10, TRD12-10

TRP 減壓閥

TRP08-10, TRP10-10

TVSC 梭閥

TVSC08, TVSC10

八、電磁球閥（TF-M-SED6）

TF-M-SED6-24V, TF-M-SED6-220V

型號釋義

• TFA2FM：斜盤式高速定量柱塞馬達
• 045：公稱排量45mL/r

結構組成

殼體、配流盤、缸體、柱塞滑靴、斜盤、輸出主軸、回程機構、密封組件、支撐軸承

工作原理

高壓油液通入馬達進油口，推動柱塞作用于斜盤產生轉矩，驅動主軸旋轉輸出扭矩與轉速；回油低壓回流，定排量結構，輸入流量決定轉速，輸入壓力決定輸出扭矩。

核心參數

• 排量：45mL/r
• 高壓工況適用，扭矩輸出穩定
• 適配常用液壓系統轉速區間
• 用油：VG46/VG68 高壓抗磨液壓油
• 工作油溫：20~75℃
• 結構：定排量，不可變量

性能特點

1. 體積小轉速高，傳動效率高
2. 啟動扭矩大，低速運轉平穩
3. 耐高壓抗沖擊，耐用性強
4. 結構簡單故障率低，維護方便
5. 正反轉向通用，適配多路換向控制

使用須知

1. 確認進出油口方向，匹配旋轉需求
2. 輸出軸嚴禁徑向大力負載，優先純扭矩傳動
3. 系統加裝過濾，保持油液潔凈
4. 合理設置背壓，避免運轉異響異常磨損
5. 嚴禁長期超壓超負荷運行

適用場景

工程機械回轉機構、行走驅動、卷揚驅動、輕工液壓傳動、農機液壓執行機構等高速高壓動力輸出回路
