NEURON納榮節流閥CA-02C-30電磁閥LV-25-C-05+BOLT

BRD 系列：BRD-01M-P,BRD-OIM-P

CA 系列：CA-02C-03,CA-03C-03

DR 系列：DR 01M-PP-HL,DR-01M-PA-M,DR-01M-PB-M,DR-01M-PP-HL,DR-01M-PP-M,DR-01M-PP-SS,DR-02C-H,DR-02C-HL,DR-02C-M,DR-02G-HL,DR-02G-SS

FCA 系列：FCA-03C-03

LV 系列：LV-16-F-05,LV-25-F-05,LV-32-B-NV,LV-32-C-05 + BOLT,LV-32-D-20,LV-40-B,LV-40-B-NV,LV-40-C-05

QBR 系列：QBR-03C,QBR-03C-M,QBR-06C-M-HV,QBR-06G

RD 系列：RD-03C,RD-03C-M

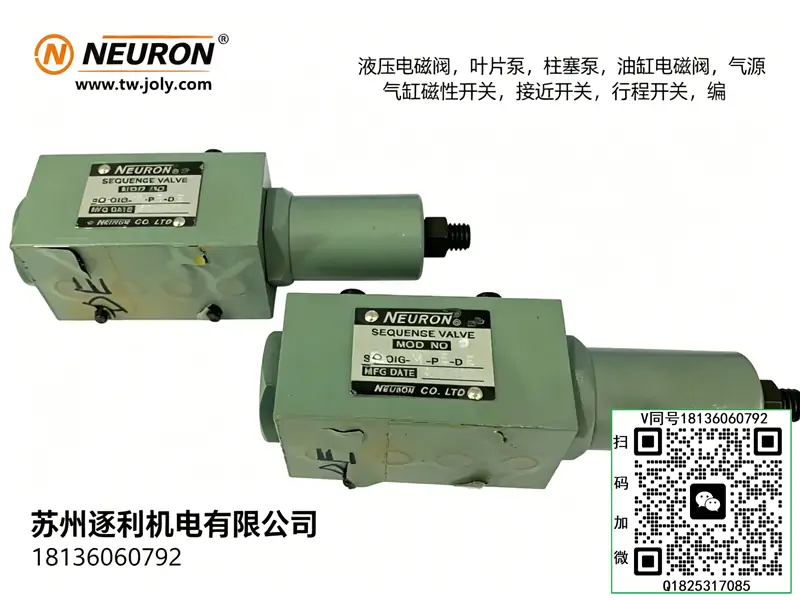

SQ 系列：SQ-01G-M-PE-DE,SQ-QIG-M-P-E-DE

THC 系列：THC-06C

CA-02C-30 液壓閥詳解

CA-02C-30 屬于疊加式先導溢流閥（壓力控制閥），用于系統限壓、穩壓、溢流保護，是中低壓系統通用型壓力閥，具備調壓穩定、低噪聲、疊加安裝緊湊等特點。

一、型號編碼規則

• CA：系列代號，疊加式溢流閥（P 口溢流）
• 02：規格代號，公稱通徑 6mm（NG02），適配流量 30L/min
• C：調壓范圍0.5–14MPa（5–140bar），標準預設 7MPa（70bar）
• 30：設計版本號，代表第 30 代優化設計

二、結構組成（疊加式集成設計）

• 閥體：高強度合金鑄鐵，集成 P（進油）、T（回油）、A/B（疊加通油）口，底面標準疊加安裝面。
• 主閥芯（錐閥）：淬火合金鋼，錐面精密研磨，密封可靠、溢流噪聲低。
• 先導閥芯（滑閥）：小直徑精密滑閥，控制靈敏度高、調壓穩定性好。
• 調壓彈簧：高強度合金鋼絲，線性度優、疲勞壽命長，帶刻度調節 + 鎖緊螺母。
• 阻尼孔：先導腔微型阻尼，抑制壓力脈動、減少振動噪聲。
• 密封件：丁腈橡膠（NBR），適配?20℃～+80℃，可選 FKM 高溫密封。

三、工作原理（先導式兩級減壓溢流）

1. 常態（系統壓力＜設定值） 主閥芯在彈簧力作用下關閉，P→T 不通；油液經先導阻尼孔作用于先導閥芯，無溢流、系統保壓。
2. 溢流（系統壓力＝設定值） P 口壓力升至彈簧設定值，先導閥芯開啟，主閥芯上腔泄壓；主閥芯上下腔形成壓差，主閥開啟、P→T 溢流，限制系統壓力繼續升高。
3. 穩壓（負載波動） 負載增大→壓力升高→溢流增大；負載減小→壓力降低→溢流減?。粍?dòng)態平衡、維持壓力穩定。

四、核心參數（標準工況）

• 公稱通徑：6mm（NG02，1/4"）
• 最大流量：30L/min
• 調壓范圍：0.5–14MPa（5–140bar）
• 最高工作壓力：14MPa（140bar）
• 回油背壓：≤0.5MPa（建議直接回油箱）
• 溢流噪聲：≤65dB（低噪聲設計）
• 工作溫度：?20℃～+80℃（NBR）
• 介質粘度：10–420cSt（推薦 32#/46# 抗磨液壓油）
• 安裝方式：疊加式（ISO 4401-02 標準安裝面）
• 重量：≈0.8kg

五、性能優勢

1. 調壓精準穩定：先導式結構 + 阻尼設計，壓力波動小、重復精度高，適合精密壓力控制。
2. 低噪聲低振動：錐閥主閥芯 + 微型阻尼，溢流噪聲低、無高頻振動，改善系統工況。
3. 疊加安裝緊湊：標準 02 通徑疊加面，可與其他疊加閥（單向 / 節流 / 減壓）組合，節省安裝空間。
4. 安全過載保護：系統壓力超限自動溢流，保護泵、閥、管路及執行元件，防止過載損壞。
5. 抗污染能力強：先導級大間隙設計，對油液污染不敏感，適應工業惡劣工況。

六、典型應用

• 液壓泵站：中低壓系統（≤14MPa）主溢流閥，限壓保護 + 穩壓
• 機床液壓：夾緊 / 進給回路，精確壓力控制、保壓穩定
• 工程機械：小型挖掘機、裝載機液壓系統，過載保護、壓力調節
• 液壓夾具：保壓回路，維持夾緊力穩定、防止壓力漂移
• 試驗設備：壓力試驗機，無級調壓、壓力穩定

七、使用注意事項

1. 安裝位置：疊加安裝在泵出口與方向閥之間，P 口接泵、T 口直接回油箱。
2. 油液清潔：建議 10μm 過濾，延長閥芯與密封壽命，減少卡滯風險。
3. 壓力設定：長期工作壓力建議≤12MPa，避免彈簧疲勞；調節后鎖緊螺母防振動漂移。
4. 回油阻力：T 口背壓≤0.5MPa，否則會升高設定壓力、影響穩壓精度。
5. 系統匹配：最大流量≤30L/min，超流量易導致壓力失控、噪聲增大。
