HYDLIC壓力繼電器HJCS油壓開關JCS-02N JCS-02H JCS-02NL壓力開關

一、低壓變量葉片泵（VP 系列，7MPa）

1）VP 標準型（VP?XX?FAX）

• VP?08?FA1、VP?08?FA2、VP?08?FA3
• VP?12?FA1、VP?12?FA2、VP?12?FA3
• VP?15?FA1、VP?15?FA2、VP?15?FA3
• VP?20?FA1、VP?20?FA2、VP?20?FA3
• VP?30?FA1、VP?30?FA2、VP?30?FA3
• VP?40?FA1、VP?40?FA2、VP?40?FA3

2）VP?SF 帶調壓手柄型

• VP?SF?12?D、VP?SF?15?D、VP?SF?20?D

3）VPVC / HVPVC 高壓變量型（14MPa）

• VPVC?F12?A3?02、VPVC?F20?A3?02、VPVC?F20?A4?02A
• HVPVC?F30?A4?20

4）VPV2 / VDC 改進款

• VPV2?12?35
• VDC?1A?F20D?20

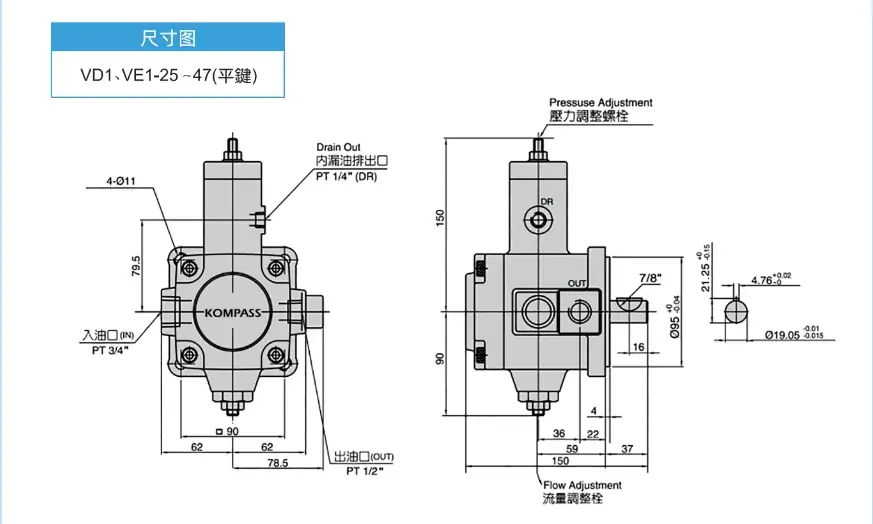

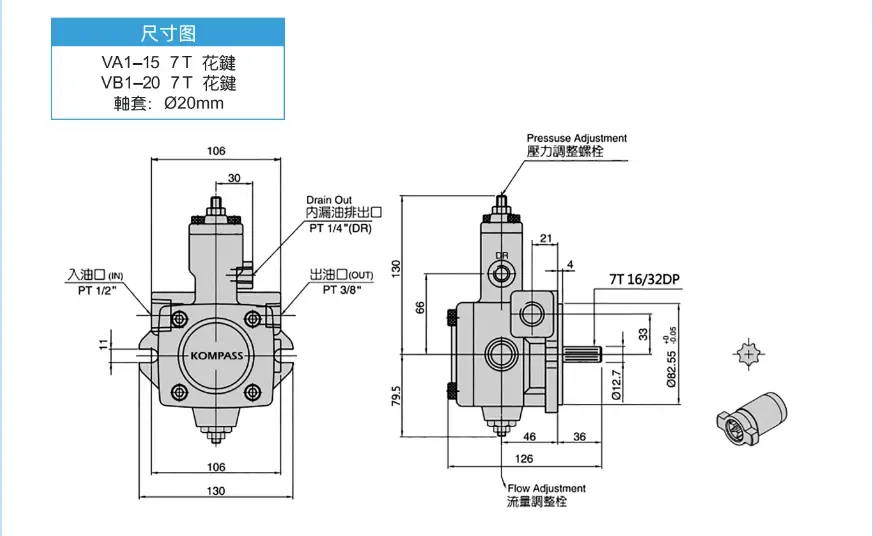

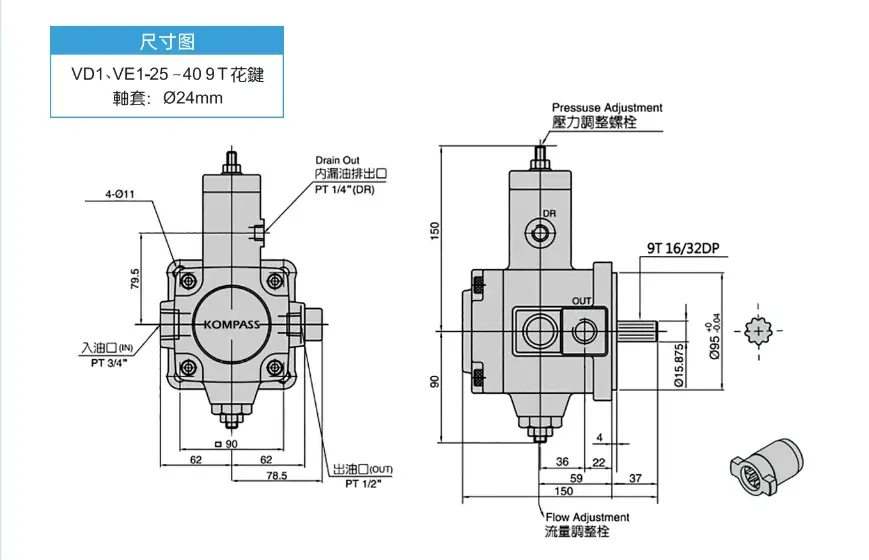

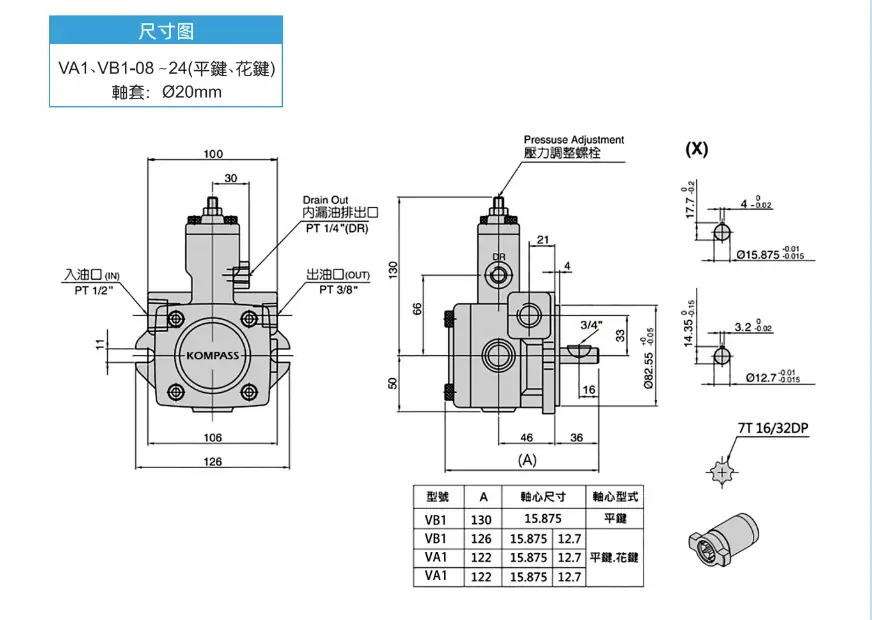

5）VB1 系列

• VB1?20F?A3

二、定量葉片泵（50T 系列，21MPa）

• 50T?36/S、50T?40/S、50T?50/S
• VP5F?B3?50S

三、齒輪泵（HGP 系列，高壓）

1）單聯 HGP?1A

• HGP?1A?F1R、HGP?1A?F6R

2）單聯 HGP?2A

• HGP?2A?F4R、HGP?2A?F6R、HGP?2A?F8R、HGP?2A?L4R

3）單聯 HGP?3A

• HGP?3A?F11R、HGP?3A?F17R

4）雙聯 HGP?22A

• HGP?22A?F44R、HGP?22A?F66R、HGP?22A?F66L
• HGP?22A?L66R、HGP?22A?L66L

5）三聯 HGP?33A

• HGP?33A?F66R、HGP?33A?L66L
• HGP?33A?F2525R、HGP?33A?F2828R、HGP?33A?F2828L

四、雙聯葉片泵（VP?XX?XX?FA3）

• VP?20?20?FA3、VP?30?30?FA3、VP?40?40?FA3

五、液壓閥系列（DSG 系列，與 YUKEN 通用）

1）電磁換向閥（DSG?01 / 03）

• DSG?01?2B2?DL?D2、DSG?01?3C2?DL?D2、DSG?01?3C4?DL?D2
• DSG?01?2B2?DL?A2、DSG?01?3C2?DL?A2、DSG?01?3C4?DL?A2
• DSG?03?2B2?DL?D2、DSG?03?3C2?DL?D2、DSG?03?3C4?DL?D2
• DSG?03?2B2?DL?A2、DSG?03?3C2?DL?A2、DSG?03?3C4?DL?A2

2）壓力閥 / 疊加閥

• 溢流閥：DB?02、DB?03
• 疊加單向閥：MCV?02?W
• 疊加節流閥：MTC?02?A/B

六、電機泵組（配套）

• 內插式電機：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW
• 臥式電機 + 泵：VP?20+1.5KW、VP?30+2.2KW、VP?40+3.7KW

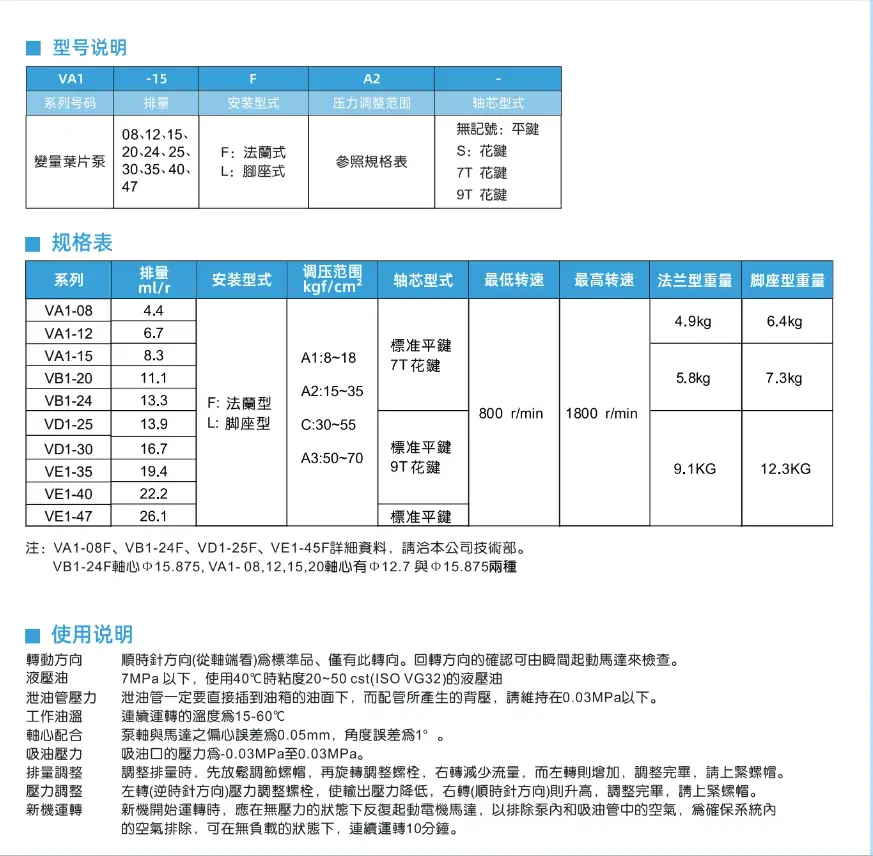

七、型號命名規則（以 VP?20?FA3 為例）

• VP：變量葉片泵
• 20：排量 20cc/rev
• F：法蘭安裝
• A：軸端（A = 標準）
• 3：設計版本（1/2/3）
• SF：帶調壓手柄
• HVP：高壓型（14MPa）
• HGP：齒輪泵
• DSG：電磁換向閥

一、型號釋義

• JCS：系列代號，管式安裝、內置微動開關型壓力繼電器
• 02：接口尺寸 1/4"PT（≈G1/4）
• N：壓力等級 中壓N：20–210 kg/cm2（≈2–21 MPa）NL：低壓 15–60 kg/cm2NLL：超低壓 5–40 kg/cm2H：高壓 20–500 kg/cm2

二、核心參數

• 調壓范圍：2–21 MPa（20–210 bar）
• 最大耐壓：23 MPa（230 bar）
• 接口螺紋：G1/4（PT1/4）
• 電氣觸點：AC250V/3A；AC125V/5A；DC24V/160mA
• 開關形式：單刀雙擲（NO/NC 公共端）
• 重量：約 1.0 kg
• 安裝方式：管式（直接串在壓力管路上）

三、工作原理

• 液壓壓力作用在內部活塞 / 膜片上，壓力達到設定值時推動頂桿，觸發微動開關切換觸點。
• 常用于：高壓報警 / 停機低壓補油 / 泵啟動注塑機、機床、液壓站壓力聯鎖保護

四、特點

• 結構緊湊、管式安裝方便，直接擰在測壓口或分支路上
• 微動開關壽命長（約 50 萬次），重復精度高
• 可垂直 / 水平安裝，調節旋鈕帶刻度，便于現場設定

五、典型應用

• 標準液壓站、VP/PV2R/50T葉片泵系統高壓保護
• 注塑機、壓鑄機鎖模 / 射膠壓力檢測
• 機床液壓、工裝夾緊壓力到位信號

六、電氣接線（常用）

• 公共端（COM）
• 常開（NO）：壓力到達設定值時接通
• 常閉（NC）：壓力低于設定值時接通
