唯冠WINNERWORKER繼電器DNM-02P-250K-21B DNM-02W-250K-21B-51H

一、葉片泵系列（PVF / PVL / PVDP / PVDF）

PVF 單聯定量葉片泵

PVF-20-70-11, PVF-30-70-11, PVF-40-70-11

PVL 雙聯定量葉片泵

PVL12-31-47-FR, PVL2-65-FR

PVDP 變量葉片泵（單聯）

PVDP-3-70-3-7-11

PVDF 變量雙聯葉片泵

PVDF-30-70-30-70-11

二、齒輪泵系列（HGP 全系列）

HGP-1A 高壓齒輪泵

HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10

HGP-2A 高壓齒輪泵

HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10

HGP-3A 高壓齒輪泵

HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

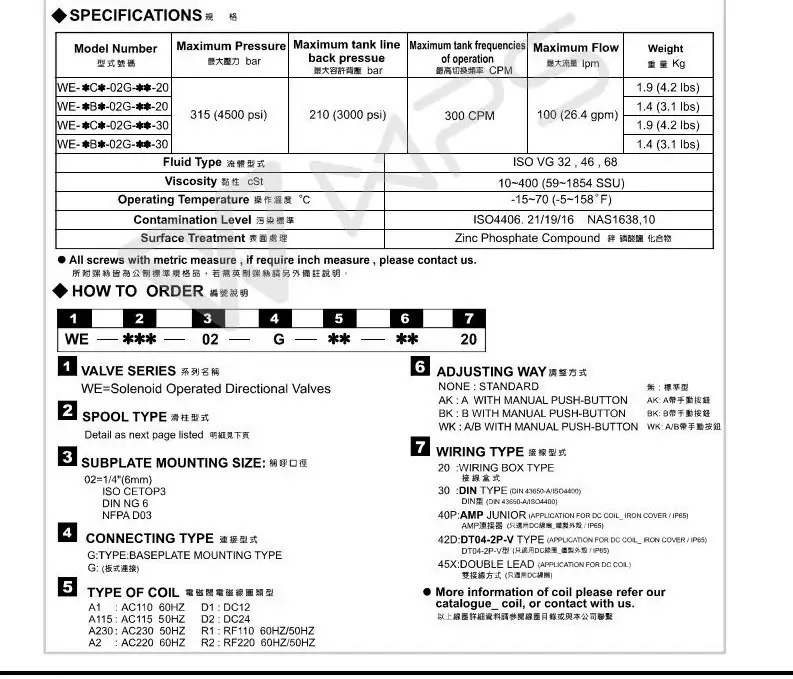

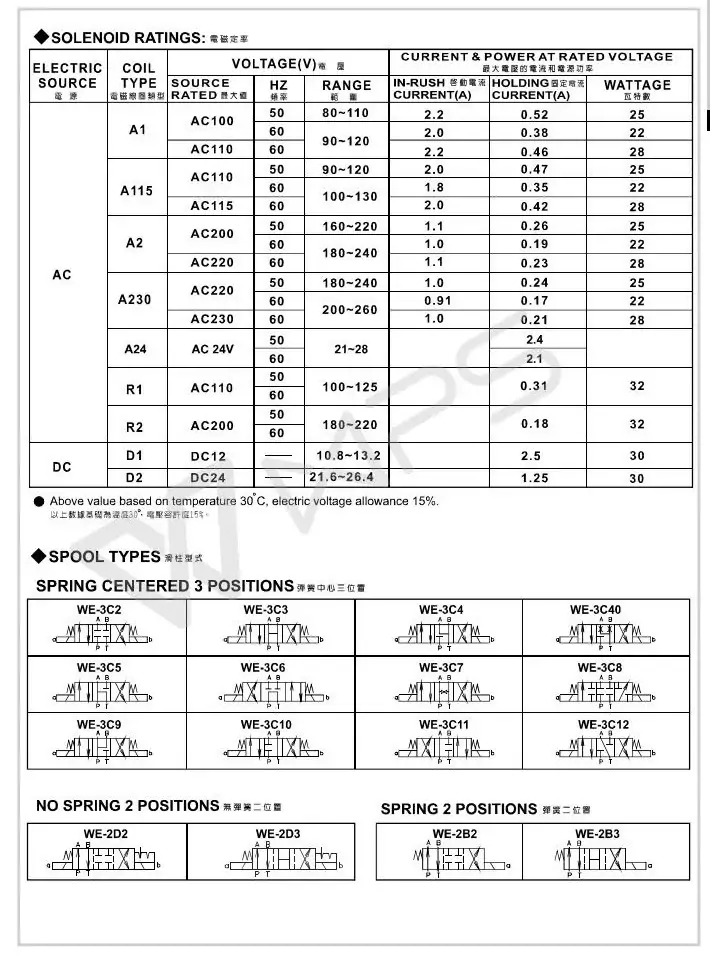

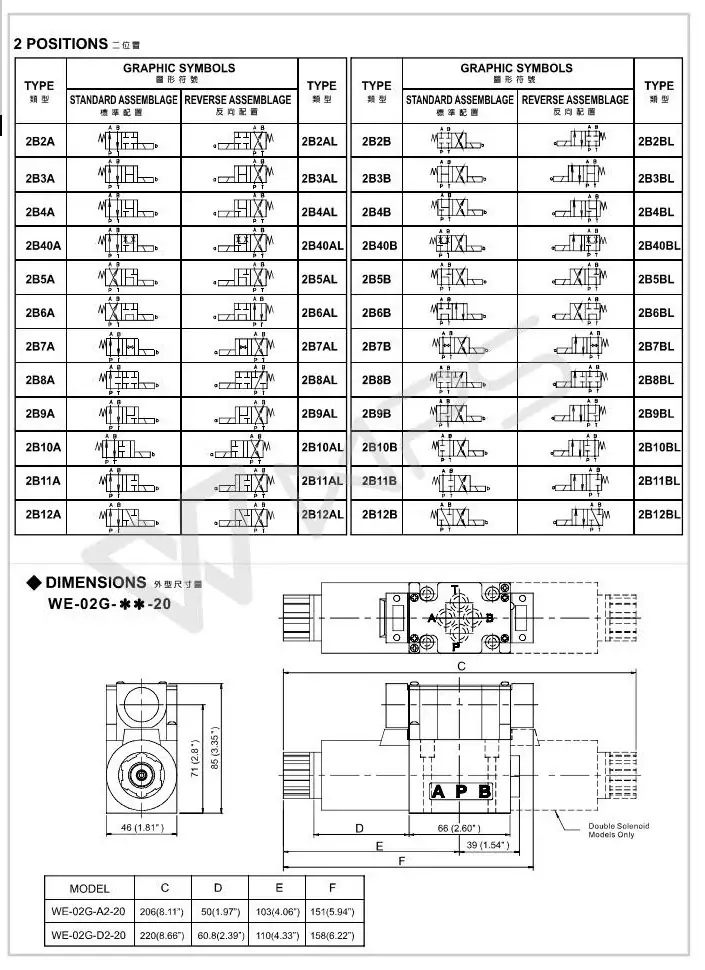

三、電磁換向閥（WE 系列）

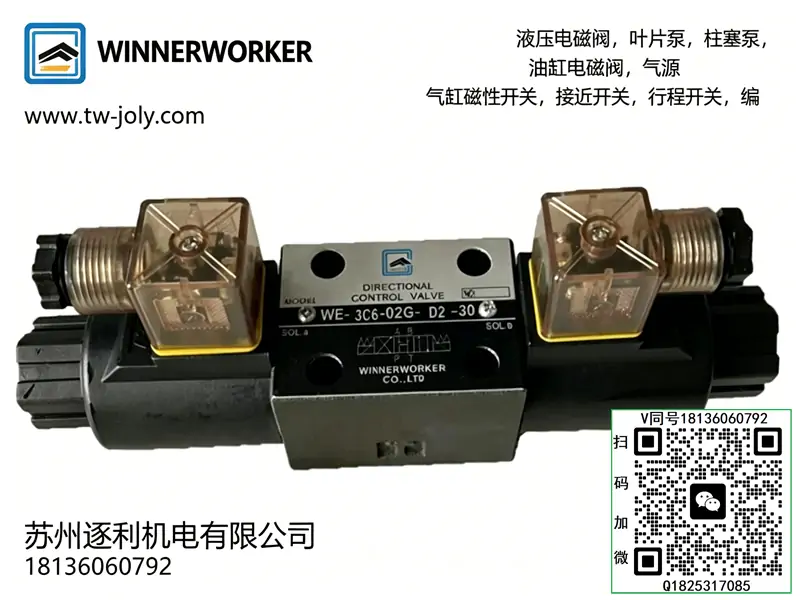

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30

四、溢流閥 / 電磁溢流閥（DB / DBW / BG）

DBW 電磁溢流閥

DBW-10G-2-D2-30, DBW-03G-3-D2-30

BG 溢流閥

BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A

五、疊加閥系列（MPC / MTC / MRV 等）

MPC 液控單向閥

MPC-02W-20

MTC 單向節流閥

MTC-02-A-K-20

MRV 疊加溢流閥

MRV-02P-3-30

六、壓力繼電器（DNM）

DNM-02P-250K-21B, DNM-02W-250K-21B-51H

七、其他常見閥型號（補充）

DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24

一、型號釋義

• DNM：液壓壓力繼電器系列
• 02：02 規格安裝尺寸制式
• W：接口型式 / 結構特征代號
• 250：壓力設定量程 25.0MPa
• K：觸點形式、接線方式版本代號

二、結構組成

由閥體、壓力感應膜片 / 活塞、彈簧調壓組件、微動電氣開關、調節旋鈕、鎖緊結構、進出油口、接線端子構成；
液壓感應與電氣開關集成一體，液電信號轉換式結構。

三、工作原理

液壓油接入控制油口，油壓作用于感應元件，克服彈簧預緊力推動機構位移；
當系統壓力上升達到設定值時，觸發內部微動開關，實現觸點通斷，輸出電信號；
當系統壓力回落至復位壓力以下，開關自動復位，恢復初始觸點狀態；
完成液壓壓力→電氣信號自動切換控制。

四、核心技術參數

• 壓力調節量程：最高 25.0MPa
• 安裝形式：管式 / 板式標準接口
• 觸點型式：單刀單擲 / 常開常閉可選
• 介質：ISO VG32、VG46 抗磨液壓油
• 適用油溫：15℃～65℃
• 壓力回差：具備固定合理回差，避免頻繁啟停抖動

五、性能特點

1. 壓力感應靈敏，動作響應快，控制精度穩定；
2. 調節旋鈕可手動設定觸發壓力，鎖緊后不易偏移；
3. 機械結構耐油壓沖擊，使用壽命長；
4. 液電隔離可靠，抗干擾能力強；
5. 體積小巧，安裝布線便捷，適配常規液壓控制回路。

六、安裝使用規范

1. 按油口標識接入控制壓力油路，避免接錯；
2. 安裝位置避免劇烈震動，防止誤動作；
3. 壓力設定由低壓逐步上調，不可一次性調到高壓量程極限；
4. 電氣接線嚴格匹配觸點容量與電壓等級，防止燒蝕觸點；
5. 接入油路需加裝前置過濾，雜質易造成感應閥芯卡滯、壓力失靈。

七、適用工況

液壓系統壓力檢測、過載報警、工序壓力到位信號反饋、油泵卸荷控制、油缸行程終點壓力發信等自動化控制回路。
