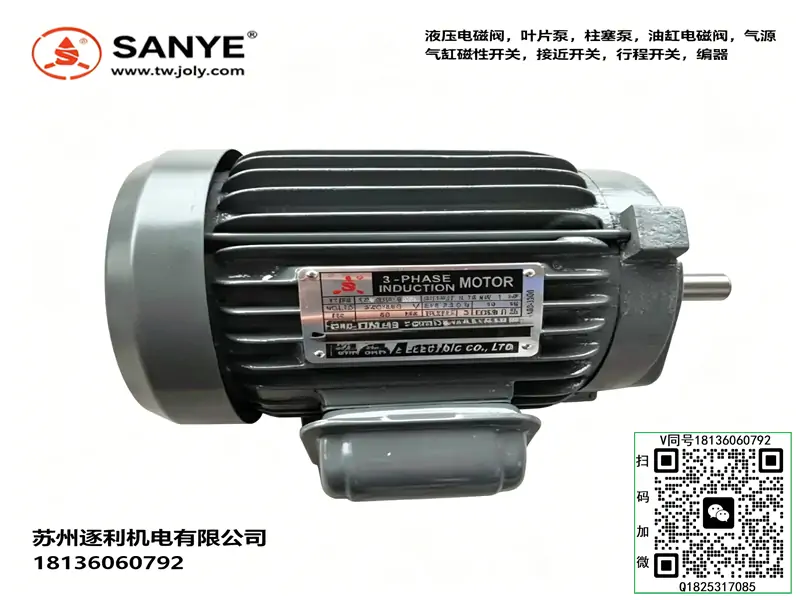

SANYE電機MSEJ132S2-2三燁三相電機Y2EJ系列制動電動機

品牌：SANYE（主營變量葉片泵、齒輪泵、油壓電機、泵組，機床 / 注塑液壓站配套）

一、變量葉片泵系列（VP 靜音變量泵，系統壓力 70kg/cm2）

1、VP1 單聯變量泵（小排量 08/12/15/20）

VP1-08-FA3、VP1-12-FA3、VP1-15-FA3、VP1-20-FA3
VP1-08-70、VP1-12-70、VP1-15-70、VP1-20-70

2、VP2 單聯變量泵（中大排量 30/40）

VP2-30-FA3、VP2-40-FA3、VP2-30-70、VP2-40-70

3、DF 雙聯子母變量泵（高低壓組合）

VP-DF20/20、VP-DF30/20、VP-DF30/30、VP-DF40/30、VP-DF40/40

4、YVP 新款低噪變量泵

YVP2-30-70、YVP2-40-70、YVP-DF30/20

二、高壓齒輪泵（HGP、CB 系列）

HGP 外嚙合齒輪泵

HGP-1A-F2R、HGP-1A-F3R、HGP-1A-F4R、HGP-1A-F6R、HGP-1A-F8R
HGP-2A-F10R、HGP-2A-F12R、HGP-2A-F16R、HGP-2A-F20R、HGP-2A-F25R

CB 液壓齒輪泵（工程機械款）

CBNA-13/1.8、2CB-13/1.8（劈木機雙聯泵）

三、SANYE 油壓內插電機（C 系列直連油泵 4 極 1450rpm）

電壓細分型號

常規 380V：全系列標配；出口 440V/60Hz：后綴 + 440（C03-43BO-440V）；220/380 通用：后綴 - 220/380

四、擺線潤滑泵（RBB 系列）

RBB-326Y2、RBB-410Y2、RBB-516Y2、RBB-620Y2

五、型號后綴釋義

1. FA3：法蘭安裝、380V；70：額定壓力 70bar
2. B0：帶安裝底座臥式；BO：無底座內插直聯油泵
3. DF：雙聯子母泵

六、配套搭配參考

• 0.75KW 電機 C01+VP1-20/HGP1A
• 2.2KW 電機 C03+VP2-30/PV2R1
• 3.7KW 電機 C04+VP2-40/PV2R2

一、型號釋義

• MS：國標鋁合金殼體三相異步電動機，IEC標準、輕量化、散熱快、通用性強，工業通用主力系列
• EJ：電磁失電制動結構，斷電瞬時抱閘鎖軸、通電松剎，帶手動釋放扳手，精準停機、防慣性溜動、防負載下墜
• 132：機座中心高132mm，標準中型工業機座，剛性足、抗震動、功率儲備大
• S2：短機座、2號加長鐵芯，同機座下功率更大、扭矩更足、溫升更低
• 2：2極高速電機，工業標準高速機型，轉速高、響應快、適合大流量高速液壓工況

二、核心參數

• 產品類型：鋁殼電磁失電制動三相異步電動機（S1連續工作制）
• 額定功率：7.5KW / 10HP
• 電機極數：2極
• 同步轉速：3000r/min
• 額定滿載轉速：2880r/min（50Hz）
• 額定電壓：三相AC380V，50Hz；可定制三相220V/415V/60Hz
• 額定電流：14.8A（380V額定工況）
• 工作制：S1全天候24小時不間斷連續運行
• 絕緣等級：F級耐高溫絕緣，耐過載、抗熱老化、適配高速高溫工況
• 防護等級：IP55，防塵、防水濺、耐車間油污粉塵侵蝕
• 冷卻方式：IC411自扇風冷，高速散熱穩定、杜絕積熱
• 殼體材質：壓鑄鋁合金，輕量化、散熱優于鑄鐵電機、抗銹蝕、低震動
• 制動方式：直流失電制動，斷電瞬間抱閘鎖止，尾部帶手動釋放檢修扳手
• 制動電壓：DC170V，制動力度大、鎖止牢固、響應迅速
• 安裝標準：IEC國標通用，支持B3臥式、B5立式法蘭、B14小法蘭安裝
• 標準軸徑：Φ38mm平鍵軸，可定制BO內插花鍵軸，直插液壓油泵專用
• 工作環境：環境溫度-15℃～40℃，海拔≤1000m

三、工作原理

MSEJ132S2-2為高速電磁制動一體化電機，集成驅動與制動雙重功能。通電運行時，制動整流模塊工作，電磁線圈吸合銜鐵壓縮制動彈簧，摩擦盤分離，電機無阻力高速旋轉，依托2極磁極結構實現3000級高速運轉，供油流量大、動作響應極速；設備斷電停機瞬間，電磁吸力消失，制動彈簧瞬間壓緊摩擦盤，鎖死電機轉軸，杜絕高速慣性滑行、負載下墜、工件走位。標配手動釋放結構，斷電狀態可手動松閘盤車，方便設備檢修、調試與故障復位，完美適配高速液壓系統精準啟停、安全鎖止需求。

四、產品核心特點

• 2極高速大流量：2880r/min超高轉速，適配大排量油泵，系統供油流量足、設備動作速度快、生產效率高
• 高速精準制動：針對高速運轉慣性大的問題優化制動結構，斷電瞬時鎖止，無慣性溜轉、停機定位精度高，杜絕高速工況安全隱患
• 大功率重載儲備：7.5KW大功率輸出，滿載能力強，適配大排量高壓油泵24小時連續高速重載運行，無掉速、無力問題
• 鋁殼高速散熱優異：鋁合金殼體散熱系數高，針對2極高速電機發熱量大的特性優化，長期高速運行溫升低、熱衰小
• 工業級耐用穩定：IP55防護+F級絕緣，抗油污、抗粉塵、抗震動，適配沖壓、橡塑、木工、重型自動化生產線惡劣工況
• 互換性極強：132S2國標機座尺寸，市面YEJ、MSEJ同規格制動電機可直接互換，維保替換便捷、通用性拉滿

五、適配油泵與工況

專為高速、大流量、快動作、需精準鎖止防下墜的重型液壓系統設計，適配大排量高壓泵型：

• HVP-40高壓變量葉片泵、VP2-40大流量低壓變量葉片泵高速滿載工況
• HGP-3A大排量高壓齒輪泵、多聯齒輪泵高速重載液壓單元
• 高速升降設備、重型舉升液壓系統、防下墜垂直負載設備
• 自動化高速沖壓、快速進給、高頻啟停的重型液壓生產線

六、同機座極數轉速功率對照（132機座）

• 132S-4｜5.5KW / 1440r/min：中速中載常規工況
• 132M-6｜4KW / 960r/min：低速大扭矩平穩工況
• 132S2-2｜7.5KW / 2880r/min：高速大流量、快動作、高頻啟停重載工況

七、使用注意事項

• 嚴格保持標準右旋轉向運行，禁止反轉，反轉會導致油泵吸空嘯叫、無法建壓，快速拉傷泵芯精密組件。
• 高速電機必須保證三相電源完全平衡、電壓穩定，嚴禁缺相運行，高速缺相可瞬間燒毀線圈。
• 主電源與制動整流電源必須同步通斷，禁止單獨斷電松剎或抱閘，避免電機悶車、高溫燒毀。
• 嚴格控制制動氣隙，標準間隙0.3～0.8mm，氣隙過大制動打滑、過小運行磨片發熱異響。
• 禁止頻繁連續高頻啟停制動，高速慣性大，頻繁剎停會極速磨損摩擦片、造成制動高溫失效。
• 油泵吸油管路必須全程密封無漏氣，高速進氣會導致嘯叫、壓力跳動、電機負載異常發燙。
• 裝配油泵禁止暴力敲擊軸頭，保證同軸度精準，高速偏心會引發劇烈震動、異響、快速磨損。
• 定期清理散熱風扇與鰭片灰塵油污，高速電機發熱量大，散熱堵塞極易導致高溫降效、絕緣老化。

八、常見故障及排查

• 斷電不剎車、高速溜轉：摩擦片嚴重磨損、制動氣隙超標、整流橋損壞、制動線圈失電；調整標準間隙，更換整流模塊與磨損摩擦片。
• 通電松不開閘、電機悶車發燙：制動線圈供電異常、整流橋擊穿、制動彈簧卡滯；排查制動供電回路，檢修制動組件。
• 高速運行異響、摩擦噪音：制動間隙過小、摩擦片偏磨、轉子動平衡偏差；重新校準制動氣隙，清理制動腔體雜質。
• 高速重載無力、掉速：供電電壓偏低、三相電流不平衡、油泵內泄過載；校準電源參數，檢修油泵磨損故障。
• 電機高速高溫、異味：散熱堵塞、頻繁制動、長期極限滿載；清理散熱系統，優化設備啟停邏輯，降低持續重載負荷。
