Guidesun葉片泵VP-20-FA3 VP-20-FA1 VP-20-FA2 VP-20-FA4

一、高壓定量葉片泵（PV2R 系列）

PV2R1：PV2R1-6-FR,PV2R1-8-FR,PV2R1-10-FR,PV2R1-12-FR,PV2R1-14-FR,PV2R1-17-FR,PV2R1-19-FR,PV2R1-23-FR,PV2R1-25-FR,PV2R1-28-FR,PV2R1-31-FR,PV2R1-10F,PV2R1-14F,PV2R1-17F,PV2R1-19F

PV2R2：PV2R2-26-FR,PV2R2-31-FR,PV2R2-33-FR,PV2R2-41-FR,PV2R2-47-FR,PV2R2-53-FR,PV2R2-59-FR,PV2R2-65-FR,PV2R2-75-FR,PV2R2-26F,PV2R2-33F,PV2R2-41F,PV2R2-47F

PV2R3：PV2R3-52-FR,PV2R3-60-FR,PV2R3-66-FR,PV2R3-76-FR,PV2R3-85-FR,PV2R3-94-FR,PV2R3-116-FR,PV2R3-125-FR,PV2R3-76F

PV2R4：PV2R4-136-FR,PV2R4-153-FR,PV2R4-184-FR,PV2R4-200-FR,PV2R4-237-FR

二、中低壓變量葉片泵（DVVP / TCVP / VDP 系列）

DVVP-SF（變量單聯泵）：DVVP-SF-20-A-10,DVVP-SF-20-B-10,DVVP-SF-20-C-10,DVVP-SF-20-D-10,DVVP-SF-30-A-10,DVVP-SF-30-B-10,DVVP-SF-30-C-10,DVVP-SF-30-D-10,DVVP-SF-40-A-10,DVVP-SF-40-B-10

TCVP（變量單聯泵）：TCVP-F15-A2-02,TCVP-F15-A3-TC,TCVP-F15-A3-*A,TCVP-F20-A3-02,TCVP-F20-A3-*A,TCVP-F20-A4-TC,TCVP-F30-A2-TC,TCVP-F30-A3-TC,TCVP-F40-A3-TC

VDP（變量雙聯泵）：VDP-SF-12-D,VDP-SF-15-D,VDP-SF-20-D,VDP-SF-30-D,VDP-SF-40-D

三、電磁換向閥（SWH 系列）

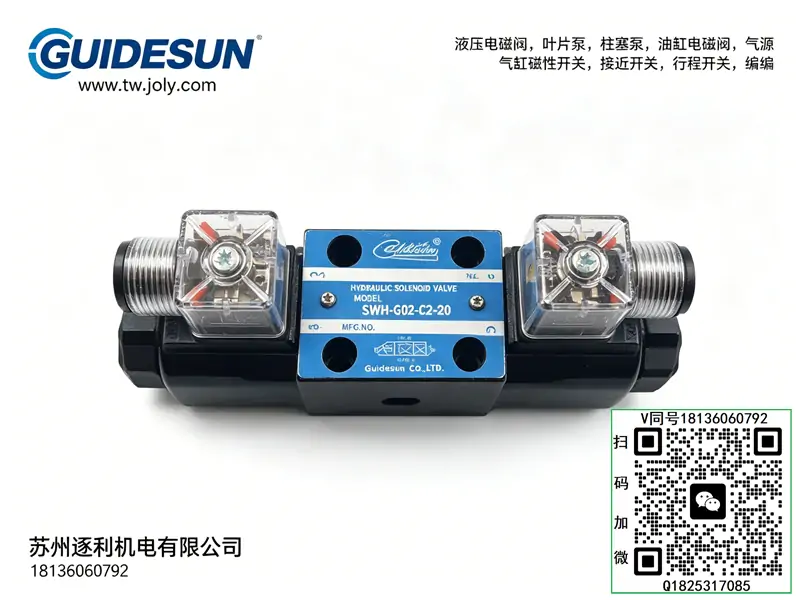

SWH-G02（2 通 / 3 通 / 4 通）：SWH-G02-C2-D24-10,SWH-G02-C3-D24-10,SWH-G02-C4-D24-10,SWH-G02-C5-D24-10,SWH-G02-C6-D24-10,SWH-G02-C60-D24-10,SWH-G02-C2-A220-10,SWH-G02-C3-A220-10,SWH-G02-C4-A220-10,SWH-G02-C5-A220-10,SWH-G02-C6-A220-10,SWH-G02-C60-A220-10,SWH-G02-C7-A220-10,SWH-G02-C8-A220-10,SWH-G02-C9-A220-10,SWH-G02-C2B-A220-10,SWH-G02-C3B-A220-10,SWH-G02-D2-D24-10,SWH-G02-D2-D24-20

SWH-G03（大流量）：SWH-G03-C2-D24,SWH-G03-C3-D24,SWH-G03-C4-D24,SWH-G03-C5-D24,SWH-G03-C6-D24,SWH-G03-C2-A220,SWH-G03-C3-A220,SWH-G03-C4-A220,SWH-G03-C5-A220,SWH-G03-C6-A220

四、液壓電機（內插式）

電機系列：5HP(3.75KW),2HP(1.5KW),1HP(0.75KW),0.75HP(0.55KW)

五、其他泵類

VP 系列（低壓變量）：VP20-FA3,VP30-FA3,VP40-FA3

50T/150T（低壓定量）：50T-12-FR,50T-17-FR,50T-23-FR,50T-30-FR,150T-48-FR,150T-61-FR

一、型號釋義

• VP：低壓限壓式變量葉片泵 經典系列
• 20：公稱排量 20 mL/r
• F：法蘭安裝型式
• A3：壓力調節檔位，中高壓調壓區間

二、結構

鑄鐵泵體，內置定子偏心環、轉子、葉片、壓力反饋變量機構、調壓彈簧、壓力 / 流量調節雙螺釘；
臥式法蘭安裝，內置自動變量，無需外接溢流閥也可限壓保壓。

三、工作原理

低壓快進：定子偏心量大，大流量輸出，動作快；
高壓負載：系統壓力升高，油壓推定子偏移、偏心自動變小，轉為小流量高壓保壓；
自動節能、低發熱、空載省電。

四、核心參數

• 公稱排量：20 mL/r
• 工作壓力：3.0～7.0 MPa
• 最高壓力：7 MPa
• 適用轉速：800～1800 r/min
• 最佳轉速：1450 r/min
• 介質：VG32/VG46 抗磨液壓油
• 調節：頂部獨立調壓、調流量

五、特點

1. 自動變量，低壓大流量、高壓小流量，節能低發熱；
2. 運轉平穩、噪音低、壓力脈動小；
3. 自帶壓力限定，簡化液壓回路；
4. 結構成熟耐用、配件通用、維護簡單；
5. 標準外形安裝，互換性強。

六、應用

機床液壓站、木工、鞋機、包裝、小型自動化液壓系統，中低壓常用變量泵。

七、使用要點

• 禁止反轉，按泵體旋向接線；
• 吸油管嚴禁進氣，否則異響、壓力抖動；
• 調壓從小到大慢調，禁止一次性超壓；
• 校正電機與泵同軸度，避免偏磨漏油。
