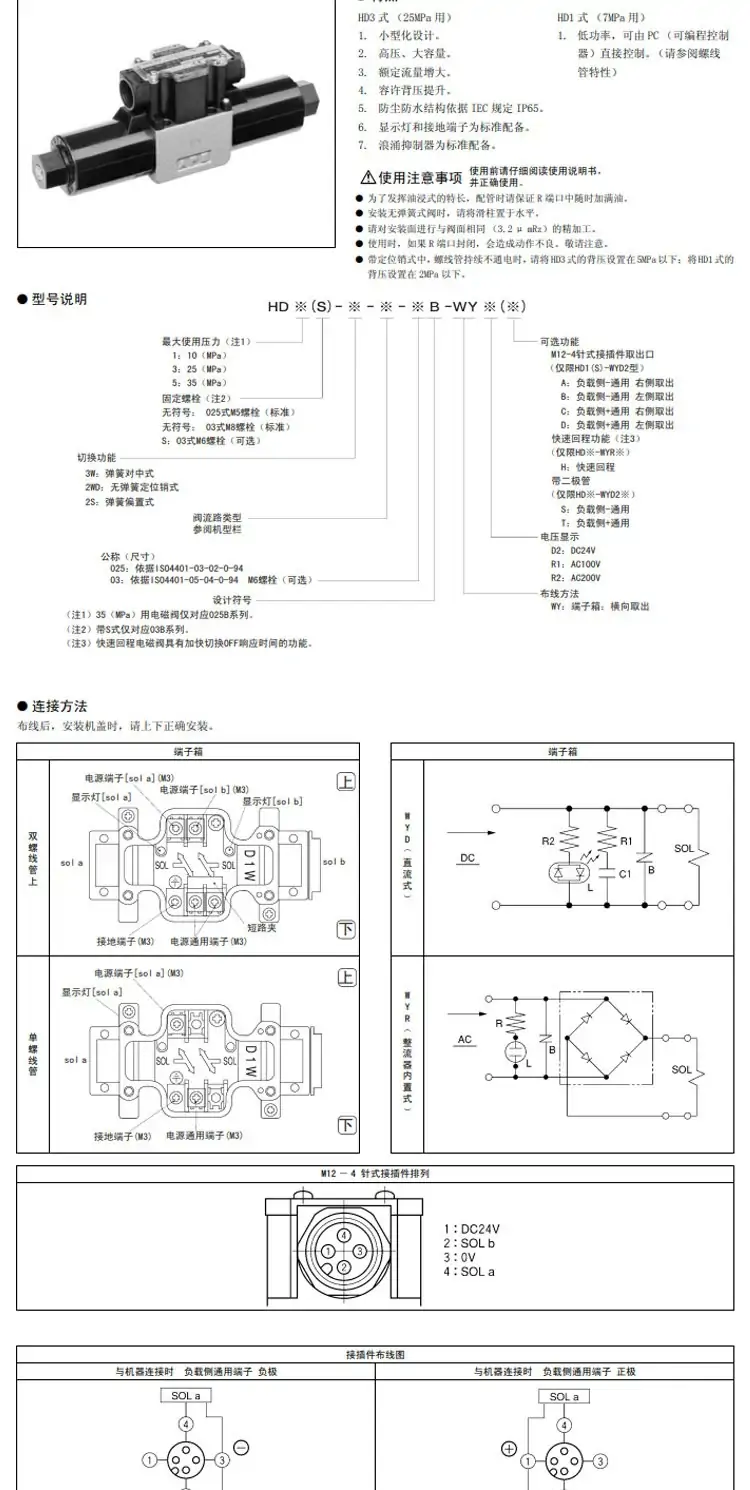

一、型號解析

• HD1：系列代號，小型高壓電磁換向閥
• 3W：三位三通換向機能
• BG1A：閥體結構 + 密封組合，板式安裝、標準流量、丁腈密封
• 025B：通徑 025=1/4"（G1/4），壓力等級 B 型（≤21MPa）
• WYD2：電磁線圈規格，DC24V、標準型、單線圈
• A：標準型（無特殊改性）

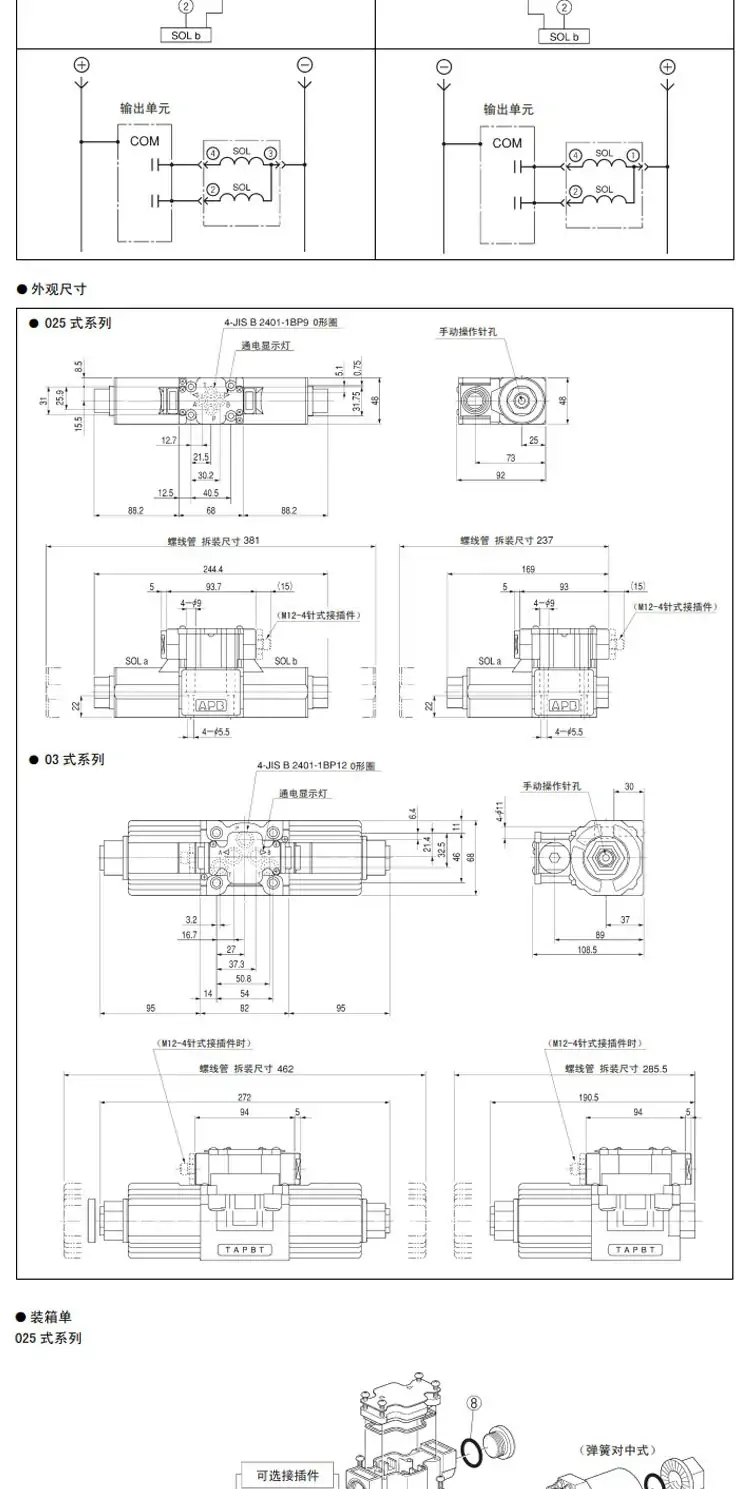

二、核心參數

• 結構：三位三通、板式連接、滑閥式
• 通徑：1/4"（G1/4）
• 額定壓力：21MPa
• 最高壓力：25MPa
• 流量：25L/min（ΔP=0.5MPa）
• 換向方式：電磁驅動，彈簧復位
• 線圈：DC24V（WYD2），功率約 30W
• 連接：板式安裝（4×M5 螺釘）

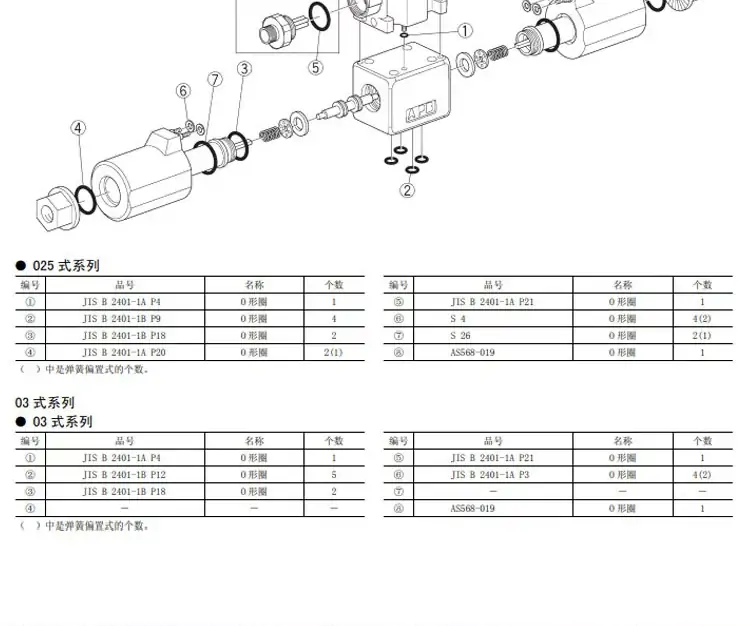

• 密封：NBR 丁腈橡膠，適配礦物油
• 溫度：-10～60℃
• 重量：約1.2kg
• 中位機能：P 通 T、A 截止（標準三位三通）

三、工作原理

1. 常態（雙彈簧）：閥芯居中，壓力口 P 通回油 T，工作口 A 封閉
2. 左線圈通電：閥芯右移，P 通 A，T 封閉，執行元件動作
3. 右線圈通電：閥芯左移，A 通 T，P 封閉，執行元件復位
4. 斷電：彈簧自動復位中位，保壓 / 卸荷

四、性能特點

• 高壓小體積：21MPa 級，尺寸緊湊
• 低泄漏：精密滑閥配合，內泄漏≤0.5mL/min
• 快速響應：換向時間≤30ms，適合高頻動作
• 安裝靈活：板式安裝，可疊加閥組
• 耐用可靠：合金鋼閥芯、鑄鐵閥體，壽命≥100 萬次

五、使用條件

• 介質：ISO VG32/46 抗磨礦物油
• 過濾：NAS 8 級（10μm）
• 電壓：DC24V±10%
• 環境：-10～50℃，防潮防塵

六、衍生型號

• HD1-3W-BG1A-025B-WYR2-A：AC220V 線圈
• HD1-3W-BG1A-025C-WYD2-A：25MPa 高壓型
• HD1-3W-BG1A-025B-WYD2-EE-A：低噪音線圈

七、典型應用

• 液壓夾具、小型油缸控制
• 高壓液壓站、工程機械支路控制
• 自動化設備、氣動液壓系統切換
• 需要三通高壓、快速換向的回路
