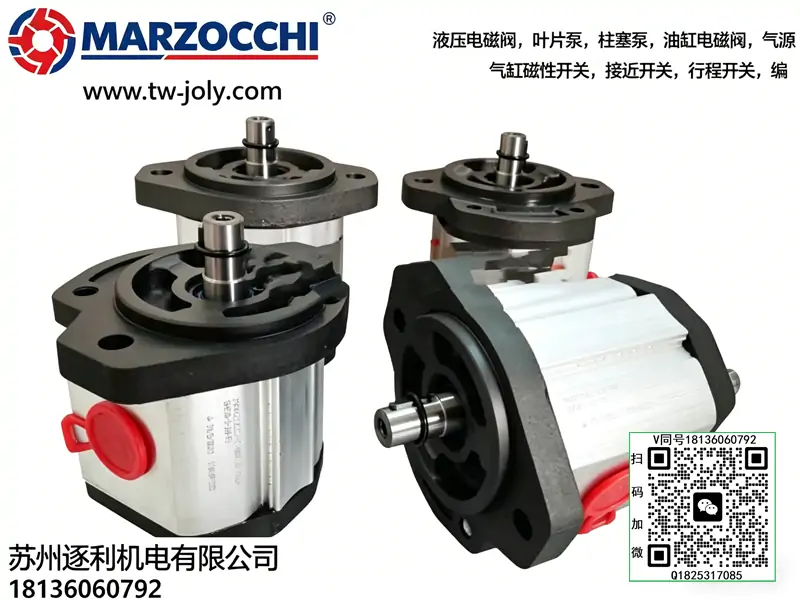

GHPP2-D-10 是一款高壓、模塊化、外嚙合齒輪泵，專為雙聯 / 多聯泵組合設計的后泵節，主打280bar 高壓、小排量、高轉速、結構緊湊，適用于中高壓液壓系統的多回路供油。

一、型號含義（GHPP2-D-10）

• GHP：系列代號（高壓齒輪泵系列）
• P2：泵節類型（P = 后泵節，用于多聯泵組合；2 = 尺寸組別，中型）
• D：安裝形式（標準 4 孔法蘭安裝）
• 10：排量規格（理論排量 7.0 cm3/rev）

二、核心技術參數

1. 排量與流量

• 理論排量：7.0 cm3/rev (7.0 mL/rev)
• 1500 rpm 理論流量：10.0 L/min
• 轉速范圍：500–4000 rpm（推薦 1000–3500 rpm）
• 最高連續轉速：4000 rpm

2. 壓力等級

• 連續工作壓力 (P1)：280 bar (28 MPa)
• 間歇壓力 (P2)：295 bar (29.5 MPa)
• 峰值壓力 (P3)：310 bar (31 MPa)

3. 結構與材質

• 泵體：高強度壓鑄鋁合金（輕量化、耐壓）
• 端蓋 / 法蘭：球墨鑄鐵（高壓強度）
• 齒輪 / 軸：滲碳淬火合金鋼（高精度、耐磨、抗疲勞）
• 軸向補償：浮動側板（自動間隙補償，高壓高效）
• 密封：標準 NBR 丁腈橡膠（可選 FKM 氟膠）
• 軸伸：1:8 錐軸 + 平鍵（標準），軸端鎖緊螺母 M12x1.5
• 安裝法蘭：歐洲標準 4 螺栓法蘭
• 油口：40mm 法蘭式連接（吸 / 壓油口同規格）
• 重量：約 4.5 kg（單泵節）

4. 性能與介質

• 容積效率：≥ 92%（額定工況）
• 總效率：≥ 88%
• 噪音水平：≤ 74 dB(A)（1500rpm/200bar）
• 適用介質：礦物液壓油（L-HM32/46/68）、合成油
• 粘度范圍：10–100 cSt（最佳 15–50 cSt）
• 工作溫度：-20℃ ~ +80℃

三、結構特點

• 模塊化設計：標準泵節，可與 GHPA2（前泵節） 靈活組合成雙聯 / 三聯泵，實現多流量、多壓力回路。
• 高壓穩定：鑄鐵法蘭 + 鋁合金泵體 + 浮動側板，280bar連續壓力下內泄小、溫升低。
• 緊湊耐用：小體積、高功率密度，適配空間有限的設備。
• 標準化接口：通用安裝 / 油口 / 軸伸，互換性強、易維護。
• 右旋單向：標準順時針旋轉（軸端視），不可反轉。

四、典型應用場景

• 多聯泵動力單元：與 GHPA2 前泵組合，用于機床、注塑機、液壓機的雙回路系統。
• 中高壓工業機械：壓鑄機、剪板機、折彎機、木工機械、紡織機械。
• 工程機械：小型挖掘機、裝載機、叉車的輔助液壓系統。
• 特種車輛：環衛車、清障車、高空作業車的多動作控制。
• 液壓站：緊湊型高壓動力單元、測試設備、伺服液壓系統。

五、安裝與使用要點

• 組合安裝：作為后泵節，需與前泵節（GHPA2）同軸串聯，確保同心度。
• 聯軸器：彈性聯接，同軸度≤0.05mm，避免徑向 / 軸向力。
• 吸油要求：吸油過濾器≤25μm，吸高≤0.5m，管路密封無漏氣。
• 壓力保護：每回路必須配溢流閥，限制壓力≤280bar。
• 磨合期：空載 10min → 50% 壓力 10min → 額定運行。
• 維護：定期換油、檢查密封、監測壓力 / 流量 / 噪音。

六、常見故障與排除

• 流量不足：吸空、內泄、轉速低 → 查漏氣、檢修側板、調轉速。
• 壓力上不去：溢流閥故障、密封損壞 → 換閥、換油封 / 側板。
• 異常噪音：吸空、同軸度差、軸承磨損 → 優化吸油、校正安裝。
• 漏油：密封老化、結合面不良 → 更換 NBR/FKM 密封、清潔結合面。

七、選型與組合參考

• 單泵節：GHPP2-D-10（后泵，不可單獨作首泵）
• 雙聯泵：GHPA2-D-16 + GHPP2-D-10（大 + 小流量組合）
• 流量計算：Q (L/min) = 排量 (cm3/rev) × 轉速 (rpm) ÷ 1000
• 高溫工況：選 FKM 氟膠密封 版本
• 高壓重載：連續壓力不超 280bar，間歇不超 295bar
