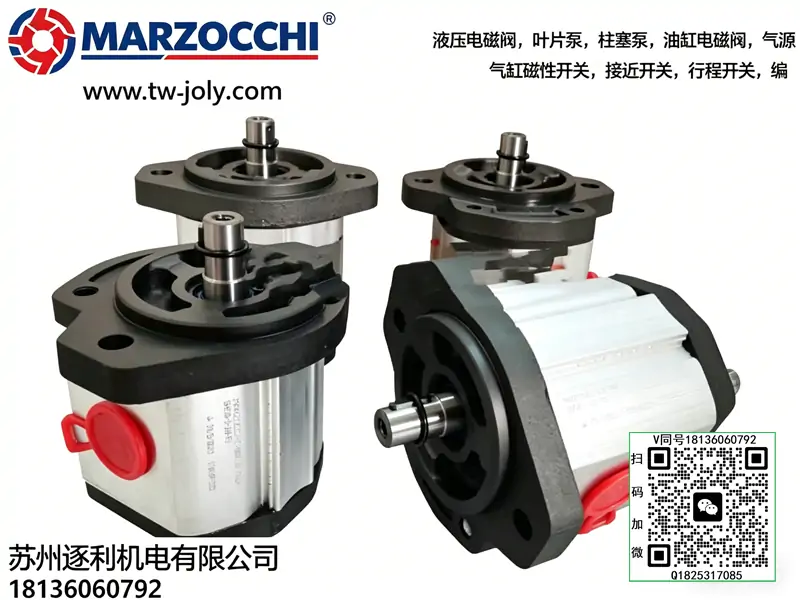

馬祖奇油泵MARZOCCHI齒輪泵U0.25R0.50KX U0.5R0.75 U0.5R1液壓泵

ALP1A-D-11，ALP1A-D-11-FG，ALP1A-D-13，ALP1A-D-13-FG，ALP1A-D-16，ALP1A-D-16-FG，ALP1A-D-2，ALP1A-D-20，ALP1A-D-20-FG，ALP1A-D-2-FG，ALP1A-D-3，ALP1A-D-3-FG，ALP1A-D-4，ALP1A-D-4-FG，ALP1A-D-5，ALP1A-D-5-FG，ALP1A-D-6，ALP1A-D-6-FG，ALP1A-D-7，ALP1A-D-7-FG，ALP1A-D-9，ALP1A-D-9-FG，ALP1-D-11，ALP1-D-11-FG，ALP1-D-13，ALP1-D-13-FG，ALP1-D-16，ALP1-D-16-FG，ALP1-D-2，ALP1-D-20，ALP1-D-20-FG，ALP1-D-2-FG，ALP1-D-3，ALP1-D-3-FG，ALP1-D-4，ALP1-D-4-FG，ALP1-D-5，ALP1-D-5-FG，ALP1-D-6，ALP1-D-6-FG，ALP1-D-7，ALP1-D-7-FG，ALP1-D-9，ALP1-D-9-FG，ALP2A-D-10，ALP2A-D-10-FG，ALP2A-D-12，ALP2A-D-12-FG，ALP2A-D-13，ALP2A-D-13-FG，ALP2A-D-16，ALP2A-D-16-FG，ALP2A-D-20，ALP2A-D-20-FG，ALP2A-D-22，ALP2A-D-22-FG，ALP2A-D-25，ALP2A-D-25-FG，ALP2A-D-30，ALP2A-D-30-FG，ALP2A-D-34，ALP2A-D-34-FG，ALP2A-D-37，ALP2A-D-37-FG，ALP2A-D-40，ALP2A-D-40-FG，ALP2A-D-50，ALP2A-D-50-FG，ALP2A-D-6，ALP2A-D-6-FG，ALP2A-D-9，ALP2A-D-9-FG，ALP2-D-10，ALP2-D-10-FG，ALP2-D-12，ALP2-D-12-FG，ALP2-D-13，ALP2-D-13-FG，ALP2-D-16，ALP2-D-16-FG，ALP2-D-20，ALP2-D-20-FG，ALP2-D-22，ALP2-D-22-FG，ALP2-D-25，ALP2-D-25-FG，ALP2-D-30，ALP2-D-30-FG，ALP2-D-34，ALP2-D-34-FG，ALP2-D-37，ALP2-D-37-FG，ALP2-D-40，ALP2-D-40-FG，ALP2-D-50，ALP2-D-50-FG，ALP2-D-6，ALP2-D-6-FG，ALP2-D-9，ALP2-D-9-FG，ALP3A-D-110，ALP3A-D-120，ALP3A-D-135，ALP3A-D-30，ALP3A-D-33，ALP3A-D-40，ALP3A-D-50，ALP3A-D-60，ALP3A-D-66，ALP3A-D-80，ALP3A-D-94，ALP3-D-110，ALP3-D-120，ALP3-D-135，ALP3-D-30，ALP3-D-33，ALP3-D-40，ALP3-D-50，ALP3-D-60，ALP3-D-66，ALP3-D-80，ALP3-D-94，GHP1A2-D-11，GHP1A2-D-13，GHP1A2-D-16，GHP1A2-D-2，GHP1A2-D-20，GHP1A2-D-3，GHP1A2-D-4，GHP1A2-D-5，GHP1A2-D-6，GHP1A2-D-7，GHP1A2-D-9，GHP1A-D-11，GHP1A-D-11-RA，GHP1A-D-13，GHP1A-D-13-RA，GHP1A-D-16，GHP1A-D-16-RA，GHP1A-D-20，GHP1A-D-20-RA，GHP1A-D-2-RA，GHP1A-D-3，GHP1A-D-3-RA，GHP1A-D-4，GHP1A-D-4-RA，GHP1A-D-5，GHP1A-D-5-RA，GHP1A-D-6，GHP1A-D-6-RA，GHP1A-D-7，GHP1A-D-7-RA，GHP1A-D-9，GHP1AQ-D-11，GHP1AQ-D-13，GHP1AQ-D-16，GHP1AQ-D-2，GHP1AQ-D-20，GHP1AQ-D-3，GHP1AQ-D-4，GHP1AQ-D-5，GHP1AQ-D-6，GHP1AQ-D-7，GHP1AQ-D-9，GHP1-D-11，GHP1-D-11-RA，GHP1-D-13，GHP1-D-13-RA，GHP1-D-16，GHP1-D-16-RA，GHP1-D-2，GHP1-D-20，GHP1-D-20-RA，GHP1-D-2-RA，GHP1-D-3，GHP1-D-3-RA，GHP1-D-4，GHP1-D-4-RA，GHP1-D-5，GHP1-D-5-RA，GHP1-D-6，GHP1-D-6-RA，GHP1-D-7，GHP1-D-7-RA，GHP1-D-9，GHP2A3-D-10，GHP2A3-D-12，GHP2A3-D-13，GHP2A3-D-16，GHP2A3-D-20，GHP2A3-D-22，GHP2A3-D-25，GHP2A3-D-30，GHP2A3-D-34，GHP2A3-D-37，GHP2A3-D-40，GHP2A3-D-50，GHP2A3-D-6，GHP2A3-D-9，GHP2A-D-10，GHP2A-D-10-FG，GHP2A-D-10-KA，GHP2A-D-12，GHP2A-D-12-KA，GHP2A-D-13，GHP2A-D-13-FG，GHP2A-D-13-KA，GHP2A-D-16，GHP2A-D-16-FG，GHP2A-D-16-KA，GHP2A-D-20，GHP2A-D-20-FG，GHP2A-D-20-KA，GHP2A-D-22，GHP2A-D-22-FG，GHP2A-D-22-KA，GHP2A-D-25，GHP2A-D-25-FG，GHP2A-D-25-KA，GHP2A-D-30，GHP2A-D-30-FG，GHP2A-D-34，GHP2A-D-34-FG，GHP2A-D-37，GHP2A-D-40，GHP2A-D-40-FG，GHP2A-D-50，GHP2A-D-50-FG，GHP2A-D-6，GHP2A-D-6-FG，GHP2A-D-6-KA，GHP2A-D-9，GHP2A-D-9-FG，GHP2A-D-9-KA，GHP2-D-10，GHP2-D-12，GHP2-D-13，GHP2-D-16，GHP2-D-20，GHP2-D-22，GHP2-D-25，GHP2-D-30，GHP2-D-34，GHP2-D-37，GHP2-D-40，GHP2-D-50，GHP2-D-6，GHP2-D-9，GHP3A2-D-110，GHP3A2-D-120，GHP3A2-D-135，GHP3A2-D-30，GHP3A2-D-33，GHP3A2-D-40，GHP3A2-D-50，GHP3A2-D-60，GHP3A2-D-66，GHP3A2-D-80，GHP3A2-D-94，GHP3A-D-110，GHP3A-D-110-FG，GHP3A-D-120，GHP3A-D-120-FG，GHP3A-D-135，GHP3A-D-135-FG，GHP3A-D-30，GHP3A-D-30-FG，GHP3A-D-33，GHP3A-D-33-FG，GHP3A-D-40，GHP3A-D-40-FG，GHP3A-D-50，GHP3A-D-50-FG，GHP3A-D-60，GHP3A-D-60-FG，GHP3A-D-66，GHP3A-D-66-FG，GHP3A-D-80，GHP3A-D-80-FG，GHP3A-D-94，GHP3A-D-94-FG，GHP3-D-110，GHP3-D-120，GHP3-D-135，GHP3-D-30，GHP3-D-33，GHP3-D-40，GHP3-D-50，GHP3-D-60，GHP3-D-66，GHP3-D-80，GHP3-D-94

U0.25R 是一款小型、高壓、低排量的外嚙合齒輪泵，屬于U 系列（0.25 級），主打微型高壓、穩定可靠、結構緊湊，適用于輕載、精密液壓系統與小型動力單元。

一、型號完整釋義（U0.25R）

• U：系列代號（小型高壓齒輪泵）
• 0.25：尺寸 / 排量級（微型，基礎排量約 1.68 cm3/rev）
• R：結構 / 安裝形式（標準右旋、錐軸 / 平軸、4 螺栓法蘭、單向旋轉）
• 完整型號擴展（常見后綴）：
• U0.25R18：排量等級 18（1500 rpm ≈ 18 L/min）
• U0.25R24KX：排量 24（≈ 24 L/min）、高壓、標準軸封
• U0.25R30KX：排量 30（≈ 30 L/min）、高壓、強化型

二、核心技術參數（U0.25R 基礎系列）

1. 排量與流量

• 理論排量：1.68 cm3/rev (1.68 mL/rev)
• 1500 rpm 流量：R18：18 L/minR24：24 L/minR30：30 L/min
• 轉速范圍：500–3600 rpm（推薦 1000–3000 rpm）
• 最高轉速：3600 rpm

2. 壓力等級（連續 / 間歇 / 峰值）

• 連續工作壓力：210 bar (21 MPa)
• 間歇壓力：230 bar (23 MPa)
• 峰值壓力：250 bar (25 MPa)

3. 效率與介質

• 容積效率：≥ 92%（額定工況）
• 機械效率：≥ 89%
• 適用介質：礦物液壓油（L-HM32/46/68）、低粘度合成油
• 粘度范圍：10–60 cSt（最佳 15–40 cSt）
• 工作溫度：-20℃ ~ +80℃

4. 結構與材質

• 泵體：高強度壓鑄鋁合金（輕量化）
• 齒輪 / 軸：滲碳淬火合金鋼（高精度、耐磨）
• 側板：浮動式軸向補償（高壓自動密封，減少內泄）
• 密封：NBR 丁腈橡膠（標準）；FKM 氟膠（高溫可選）
• 軸伸：1:8 錐軸 / 平鍵軸（按后綴）
• 安裝法蘭：4 螺栓標準小法蘭（歐洲標準）
• 油口：G1/4"或 G3/8"（吸 / 壓油口）
• 重量：≈ 3.2–3.8 kg（R18–R30）

三、結構與工作原理

• 核心結構：鋁合金泵體、高精度齒輪、浮動側板（軸向間隙自動補償）、高壓軸封、吸壓油緩沖槽。
• 工作原理：齒輪嚙合旋轉 → 吸油腔容積增大吸油 → 壓油腔容積減小壓油 → 流量與轉速嚴格成正比（Q = 排量 × n ÷ 1000）。
• 設計特點：非對稱齒輪、低脈動、低噪音、高壓穩定。

四、性能特點

1. 微型高壓：小體積、210 bar 連續壓力，適配精密 / 小型系統。
2. 高效率：浮動側板 + 精密齒輪，內泄小、效率高、溫升低。
3. 低噪音低脈動：優化齒輪嚙合，噪音 ≤ 72 dB(A)、流量脈動小。
4. 輕量化耐用：鋁合金殼體、合金鋼齒輪，適應高頻、輕載工況。
5. 標準化接口：通用安裝 / 油口，易替換、維護簡單。
6. 多排量可選：R18/R24/R30 覆蓋不同流量需求。

五、典型應用場景

• 小型工業設備：小型液壓機、注塑機、打包機、機床夾具、潤滑系統。
• 精密機械：醫療器械、試驗臺、伺服系統、壓力源單元。
• 輕型工程機械：小型挖掘機、滑移裝載機、高空作業車輔助系統。
• 車輛液壓：叉車、環衛車、特種車輛轉向 / 制動輔助。
• 微型動力單元：電動液壓泵、便攜式液壓工具、應急系統。

六、安裝與使用要點

• 轉向：順時針（軸端視），嚴禁反轉。
• 安裝：彈性聯軸器，同軸度 ≤ 0.05 mm，避免徑向力。
• 吸油：過濾器 ≤ 25 μm，吸高 ≤ 0.5 m，管路無漏氣。
• 保護：系統必裝溢流閥，限制壓力 ≤ 210 bar。
• 磨合期：空載 10 分鐘 → 50% 壓力 10 分鐘 → 額定運行。
• 維護：定期換油、檢查密封、監測噪音 / 壓力 / 流量。

七、常見故障與排除

• 流量不足：吸空、轉速低、內泄 → 查漏氣、調轉速、檢修側板。
• 壓力不足：溢流閥故障、密封損壞 → 檢修閥、換油封 / 側板。
• 噪音大：吸空、同軸度差、軸承磨損 → 優化吸油、校正同軸度。
• 漏油：密封老化、安裝不當 → 更換 NBR/FKM 密封、規范安裝。

八、選型提示

• 按 Q=1.68×n÷1000 匹配轉速（n=rpm）。
• 高溫（>80℃）選 FKM 氟膠密封。
• 需流量調節可選 帶溢流閥（FG） 版本。
• 雙聯組合：U0.25R + U0.5R，實現小流量多回路供油。
