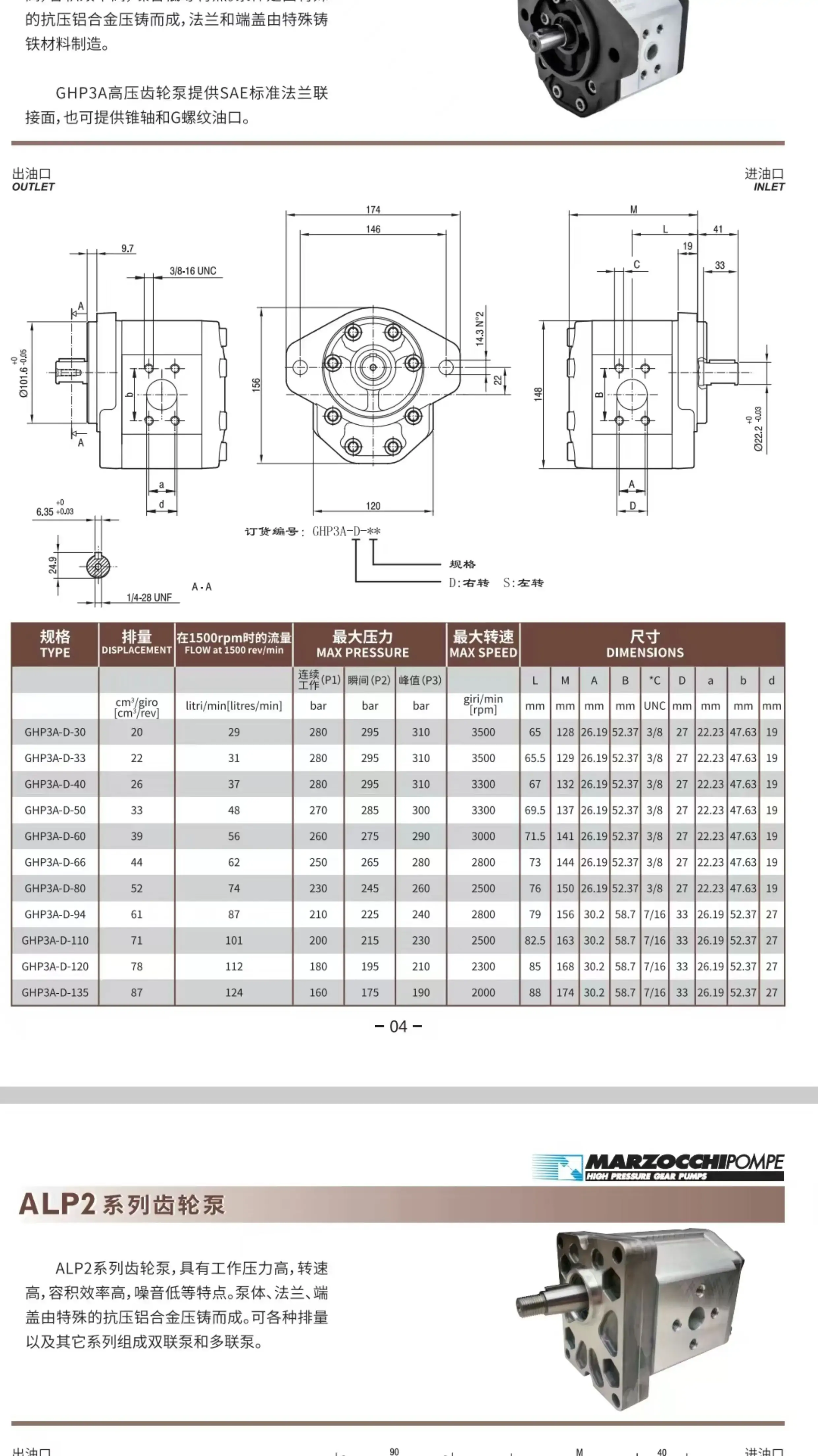

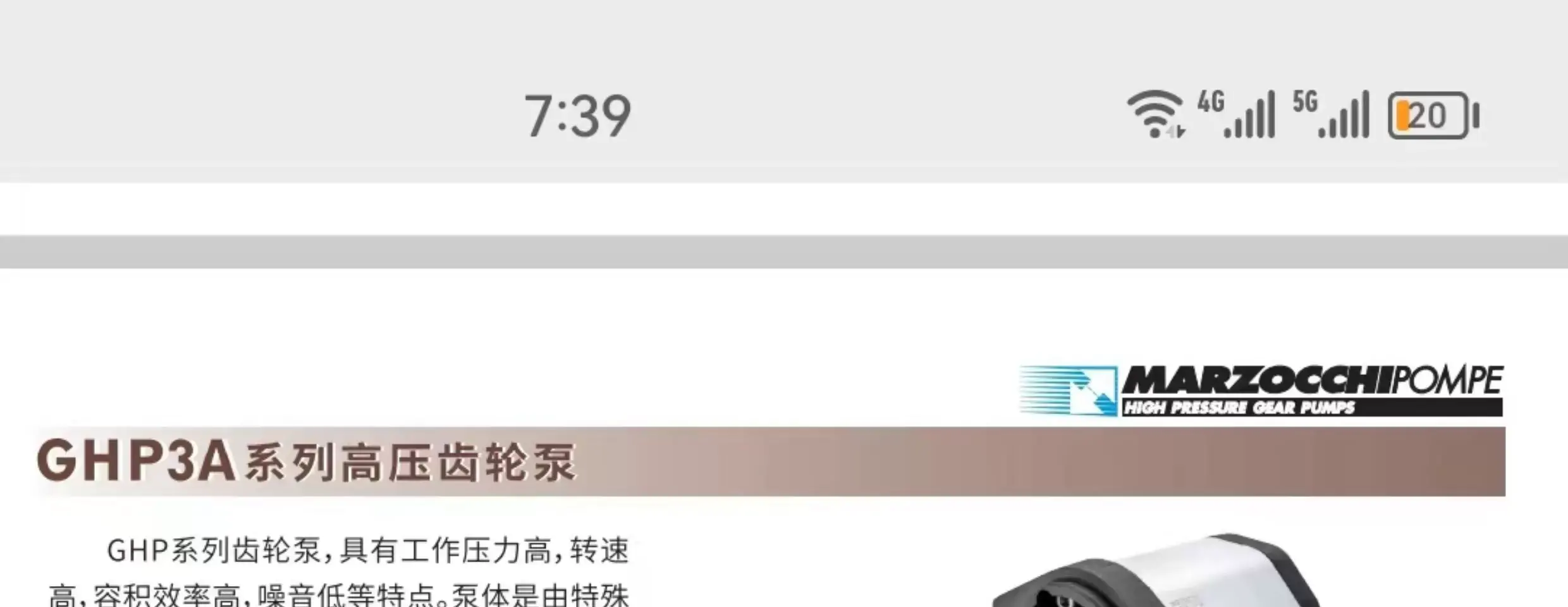

意大利馬祖奇MARZOCCHI齒輪泵GHP3A-D-30系列ALP1AQ-D-11系列

ALP1A-D-11，ALP1A-D-11-FG，ALP1A-D-13，ALP1A-D-13-FG，ALP1A-D-16，ALP1A-D-16-FG，ALP1A-D-2，ALP1A-D-20，ALP1A-D-20-FG，ALP1A-D-2-FG，ALP1A-D-3，ALP1A-D-3-FG，ALP1A-D-4，ALP1A-D-4-FG，ALP1A-D-5，ALP1A-D-5-FG，ALP1A-D-6，ALP1A-D-6-FG，ALP1A-D-7，ALP1A-D-7-FG，ALP1A-D-9，ALP1A-D-9-FG，ALP1-D-11，ALP1-D-11-FG，ALP1-D-13，ALP1-D-13-FG，ALP1-D-16，ALP1-D-16-FG，ALP1-D-2，ALP1-D-20，ALP1-D-20-FG，ALP1-D-2-FG，ALP1-D-3，ALP1-D-3-FG，ALP1-D-4，ALP1-D-4-FG，ALP1-D-5，ALP1-D-5-FG，ALP1-D-6，ALP1-D-6-FG，ALP1-D-7，ALP1-D-7-FG，ALP1-D-9，ALP1-D-9-FG，ALP2A-D-10，ALP2A-D-10-FG，ALP2A-D-12，ALP2A-D-12-FG，ALP2A-D-13，ALP2A-D-13-FG，ALP2A-D-16，ALP2A-D-16-FG，ALP2A-D-20，ALP2A-D-20-FG，ALP2A-D-22，ALP2A-D-22-FG，ALP2A-D-25，ALP2A-D-25-FG，ALP2A-D-30，ALP2A-D-30-FG，ALP2A-D-34，ALP2A-D-34-FG，ALP2A-D-37，ALP2A-D-37-FG，ALP2A-D-40，ALP2A-D-40-FG，ALP2A-D-50，ALP2A-D-50-FG，ALP2A-D-6，ALP2A-D-6-FG，ALP2A-D-9，ALP2A-D-9-FG，ALP2-D-10，ALP2-D-10-FG，ALP2-D-12，ALP2-D-12-FG，ALP2-D-13，ALP2-D-13-FG，ALP2-D-16，ALP2-D-16-FG，ALP2-D-20，ALP2-D-20-FG，ALP2-D-22，ALP2-D-22-FG，ALP2-D-25，ALP2-D-25-FG，ALP2-D-30，ALP2-D-30-FG，ALP2-D-34，ALP2-D-34-FG，ALP2-D-37，ALP2-D-37-FG，ALP2-D-40，ALP2-D-40-FG，ALP2-D-50，ALP2-D-50-FG，ALP2-D-6，ALP2-D-6-FG，ALP2-D-9，ALP2-D-9-FG，ALP3A-D-110，ALP3A-D-120，ALP3A-D-135，ALP3A-D-30，ALP3A-D-33，ALP3A-D-40，ALP3A-D-50，ALP3A-D-60，ALP3A-D-66，ALP3A-D-80，ALP3A-D-94，ALP3-D-110，ALP3-D-120，ALP3-D-135，ALP3-D-30，ALP3-D-33，ALP3-D-40，ALP3-D-50，ALP3-D-60，ALP3-D-66，ALP3-D-80，ALP3-D-94，GHP1A2-D-11，GHP1A2-D-13，GHP1A2-D-16，GHP1A2-D-2，GHP1A2-D-20，GHP1A2-D-3，GHP1A2-D-4，GHP1A2-D-5，GHP1A2-D-6，GHP1A2-D-7，GHP1A2-D-9，GHP1A-D-11，GHP1A-D-11-RA，GHP1A-D-13，GHP1A-D-13-RA，GHP1A-D-16，GHP1A-D-16-RA，GHP1A-D-20，GHP1A-D-20-RA，GHP1A-D-2-RA，GHP1A-D-3，GHP1A-D-3-RA，GHP1A-D-4，GHP1A-D-4-RA，GHP1A-D-5，GHP1A-D-5-RA，GHP1A-D-6，GHP1A-D-6-RA，GHP1A-D-7，GHP1A-D-7-RA，GHP1A-D-9，GHP1AQ-D-11，GHP1AQ-D-13，GHP1AQ-D-16，GHP1AQ-D-2，GHP1AQ-D-20，GHP1AQ-D-3，GHP1AQ-D-4，GHP1AQ-D-5，GHP1AQ-D-6，GHP1AQ-D-7，GHP1AQ-D-9，GHP1-D-11，GHP1-D-11-RA，GHP1-D-13，GHP1-D-13-RA，GHP1-D-16，GHP1-D-16-RA，GHP1-D-2，GHP1-D-20，GHP1-D-20-RA，GHP1-D-2-RA，GHP1-D-3，GHP1-D-3-RA，GHP1-D-4，GHP1-D-4-RA，GHP1-D-5，GHP1-D-5-RA，GHP1-D-6，GHP1-D-6-RA，GHP1-D-7，GHP1-D-7-RA，GHP1-D-9，GHP2A3-D-10，GHP2A3-D-12，GHP2A3-D-13，GHP2A3-D-16，GHP2A3-D-20，GHP2A3-D-22，GHP2A3-D-25，GHP2A3-D-30，GHP2A3-D-34，GHP2A3-D-37，GHP2A3-D-40，GHP2A3-D-50，GHP2A3-D-6，GHP2A3-D-9，GHP2A-D-10，GHP2A-D-10-FG，GHP2A-D-10-KA，GHP2A-D-12，GHP2A-D-12-KA，GHP2A-D-13，GHP2A-D-13-FG，GHP2A-D-13-KA，GHP2A-D-16，GHP2A-D-16-FG，GHP2A-D-16-KA，GHP2A-D-20，GHP2A-D-20-FG，GHP2A-D-20-KA，GHP2A-D-22，GHP2A-D-22-FG，GHP2A-D-22-KA，GHP2A-D-25，GHP2A-D-25-FG，GHP2A-D-25-KA，GHP2A-D-30，GHP2A-D-30-FG，GHP2A-D-34，GHP2A-D-34-FG，GHP2A-D-37，GHP2A-D-40，GHP2A-D-40-FG，GHP2A-D-50，GHP2A-D-50-FG，GHP2A-D-6，GHP2A-D-6-FG，GHP2A-D-6-KA，GHP2A-D-9，GHP2A-D-9-FG，GHP2A-D-9-KA，GHP2-D-10，GHP2-D-12，GHP2-D-13，GHP2-D-16，GHP2-D-20，GHP2-D-22，GHP2-D-25，GHP2-D-30，GHP2-D-34，GHP2-D-37，GHP2-D-40，GHP2-D-50，GHP2-D-6，GHP2-D-9，GHP3A2-D-110，GHP3A2-D-120，GHP3A2-D-135，GHP3A2-D-30，GHP3A2-D-33，GHP3A2-D-40，GHP3A2-D-50，GHP3A2-D-60，GHP3A2-D-66，GHP3A2-D-80，GHP3A2-D-94，GHP3A-D-110，GHP3A-D-110-FG，GHP3A-D-120，GHP3A-D-120-FG，GHP3A-D-135，GHP3A-D-135-FG，GHP3A-D-30，GHP3A-D-30-FG，GHP3A-D-33，GHP3A-D-33-FG，GHP3A-D-40，GHP3A-D-40-FG，GHP3A-D-50，GHP3A-D-50-FG，GHP3A-D-60，GHP3A-D-60-FG，GHP3A-D-66，GHP3A-D-66-FG，GHP3A-D-80，GHP3A-D-80-FG，GHP3A-D-94，GHP3A-D-94-FG，GHP3-D-110，GHP3-D-120，GHP3-D-135，GHP3-D-30，GHP3-D-33，GHP3-D-40，GHP3-D-50，GHP3-D-60，GHP3-D-66，GHP3-D-80，GHP3-D-94

ALP1AQ-D-11 是一款標準壓力、小型排量、單向旋轉的外嚙合齒輪泵，采用全鋁合金輕量化結構，專為中低壓、小流量液壓系統設計，主打緊湊、靜音、高轉速、經濟耐用。

一、型號含義（ALP1AQ-D-11）

• ALP：系列代號（標準壓力齒輪泵系列）
• 1：尺寸組別（1 組，小型，基礎尺寸最?。?/li>
• A：結構類型（A 型，標準單泵，單向旋轉）
• Q：特殊配置（高壓密封 / 強化軸封 / 靜音優化）
• D：安裝形式（標準4 孔法蘭安裝，SAE A / 歐洲標準）
• 11：排量代碼（對應理論排量 7.6 cm3/rev）

二、核心技術參數

1. 排量與流量

• 理論排量：7.6 cm3/rev (7.6 mL/rev)
• 1500 rpm 理論流量：10.8 L/min
• 推薦轉速范圍：500–3200 rpm
• 最高連續轉速：3200 rpm
• 旋轉方向：順時針（軸端視），單向不可反轉

2. 壓力等級

• 連續工作壓力 (P1)：200 bar (20 MPa)
• 間歇壓力 (P2)：215 bar (21.5 MPa)
• 峰值壓力 (P3)：230 bar (23 MPa)

3. 結構與材質

• 泵體 / 法蘭 / 端蓋：高強度壓鑄鋁合金（輕量化、散熱好）
• 齒輪 / 軸：滲碳淬火合金鋼（高精度、耐磨、抗疲勞）
• 軸向補償：浮動側板（自動間隙補償，高壓高效）
• 密封系統：NBR 丁腈橡膠（標準），可選FKM 氟膠（耐高溫）
• 軸伸：1:8 錐軸 + 平鍵（標準），軸端螺紋 M12x1.5
• 安裝法蘭：SAE A 標準 50-2（4 螺栓）
• 油口連接：螺紋接口 3/4-16 UNF（吸油）、9/16-18 UNF（壓油）
• 重量：約 2.8 kg

4. 性能與介質

• 容積效率：≥ 90%（額定工況）
• 總效率：≥ 85%
• 噪音水平：≤ 72 dB(A)（1500rpm/160bar）
• 適用介質：礦物液壓油（L-HM32/46/68）、合成油
• 粘度范圍：10–80 cSt（最佳 15–50 cSt）
• 工作溫度：-20℃ ~ +80℃

三、結構特點

• 全鋁輕量化：整體鋁合金材質，體積小、重量輕、安裝便捷。
• 高壓密封強化（Q 版）：升級密封與側板，壓力穩定性更強、內泄更小。
• 靜音設計：精密齒輪嚙合 + 優化流道，噪音低于同排量普通泵。
• 高轉速適配：軸承與軸系強化，支持3200rpm連續運轉。
• 標準化接口：SAE A 法蘭、通用螺紋油口、標準軸伸，互換性強。
• 單向穩定：順時針單向旋轉，結構簡單、可靠性高、維護成本低。

四、典型應用場景

• 小型液壓動力單元：機床夾具、潤滑系統、小型液壓站。
• 工業機械：包裝機械、紡織機械、木工機械、印刷機械。
• 輕型工程機械：小型裝載機、高空作業車、清掃車輔助系統。
• 農業機械：拖拉機、收割機、噴霧機的液壓控制。
• 特種車輛：環衛車、清障車、叉車的轉向 / 升降系統。
• 通用液壓設備：測試臺、液壓工具、自動化生產線。

五、安裝與使用要點

• 安裝方式：法蘭固定，彈性聯軸器聯接，同軸度≤0.05mm。
• 吸油要求：吸油過濾器≤25μm，吸高≤0.5m，管路無漏氣。
• 壓力保護：必須配溢流閥，限制壓力≤200bar連續運行。
• 磨合期：空載 10min → 50% 壓力 10min → 額定運行。
• 維護：定期換油、檢查密封、監測壓力 / 流量 / 噪音。

六、常見故障與排除

• 流量不足：吸空、內泄、轉速低 → 查漏氣、檢修側板、調轉速。
• 壓力上不去：溢流閥故障、密封損壞 → 換閥、換油封 / 側板。
• 異常噪音：吸空、同軸度差、軸承磨損 → 優化吸油、校正安裝。
• 漏油：密封老化、結合面不良 → 更換 NBR/FKM 密封、清潔結合面。

七、選型參考

• 同系列替代：ALP1-D-9（6.2cm3/rev）、ALP1-D-13（9.3cm3/rev）
• 流量計算：Q (L/min) = 排量 (cm3/rev) × 轉速 (rpm) ÷ 1000
• 高溫工況：選 FKM 氟膠密封 版本
• 高壓重載：連續壓力不超 200bar，間歇不超 215bar
