OKITTER PV2R34-66-153-L-RAAA-4222 雙聯葉片泵 大流量高低壓組合液壓油泵

OKITTER 液壓全系列（葉片泵為主）

一、PV2R1 單聯定量葉片泵（16–21MPa）

PV2R1-6-F-1R-10, PV2R1-8-F-1R-10, PV2R1-10-F-1R-10, PV2R1-12-F-1R-10, PV2R1-14-F-1R-10, PV2R1-17-F-1R-10, PV2R1-19-F-1R-10, PV2R1-23-F-1R-10, PV2R1-25-F-1R-10, PV2R1-31-F-1R-10

二、PV2R2 單聯定量葉片泵（21MPa）

PV2R2-26-F-1R-10, PV2R2-33-F-1R-10, PV2R2-41-F-1R-10, PV2R2-47-F-1R-10, PV2R2-53-F-1R-10, PV2R2-59-F-1R-10, PV2R2-65-F-1R-10

三、PV2R3 單聯定量葉片泵（21MPa）

PV2R3-66-F-1R-10, PV2R3-76-F-1R-10, PV2R3-94-F-1R-10, PV2R3-116-F-1R-10

四、PV2R4 單聯定量葉片泵（21MPa）

PV2R4-136-F-1R-10, PV2R4-153-F-1R-10, PV2R4-184-F-1R-10

五、PV2R12 雙聯定量葉片泵（1+2 系列）

PV2R12-6-26-L-RAAA-4222, PV2R12-6-33-L-RAAA-4222, PV2R12-8-26-L-RAAA-4222, PV2R12-8-33-L-RAAA-4222, PV2R12-10-26-L-RAAA-4222, PV2R12-10-33-L-RAAA-4222, PV2R12-12-26-L-RAAA-4222, PV2R12-12-33-L-RAAA-4222, PV2R12-14-26-L-RAAA-4222, PV2R12-14-33-L-RAAA-4222, PV2R12-17-26-L-RAAA-4222, PV2R12-17-33-L-RAAA-4222, PV2R12-19-26-L-RAAA-4222, PV2R12-19-33-L-RAAA-4222, PV2R12-23-26-L-RAAA-4222, PV2R12-23-33-L-RAAA-4222

六、PV2R13 雙聯定量葉片泵（1+3 系列）

PV2R13-6-66-L-RAAA-4222, PV2R13-6-76-L-RAAA-4222, PV2R13-8-66-L-RAAA-4222, PV2R13-8-76-L-RAAA-4222, PV2R13-10-66-L-RAAA-4222, PV2R13-10-76-L-RAAA-4222

七、PV2R23 雙聯定量葉片泵（2+3 系列）

PV2R23-26-66-L-RAAA-4222, PV2R23-26-76-L-RAAA-4222, PV2R23-33-66-L-RAAA-4222, PV2R23-33-76-L-RAAA-4222

八、PV2R34 雙聯定量葉片泵（3+4 系列）

PV2R34-66-136-L-RAAA-4222, PV2R34-66-153-L-RAAA-4222

九、其他常見型號（帶法蘭 / 特殊壓力）

PV2R1-12-F-1R-10-FL, PV2R2-26-F-1R-10-FL, PV2R3-94-F-1R-10-FL, PV2R4-184-F-1R-10-FL, PV2R1-17-F-1R-25MPa, PV2R2-33-F-1R-25MPa

一、型號釋義

• PV2R34：3 系列 + 4 系列組合同軸雙聯葉片泵
• 66：前端泵排量 66mL/r
• 153：后端泵排量 153mL/r
• L：軸伸端視角逆時針旋轉
• RAAA：統一油口位置、安裝形式標準代碼
• 4222：密封材質、端蓋結構、裝配版本代號

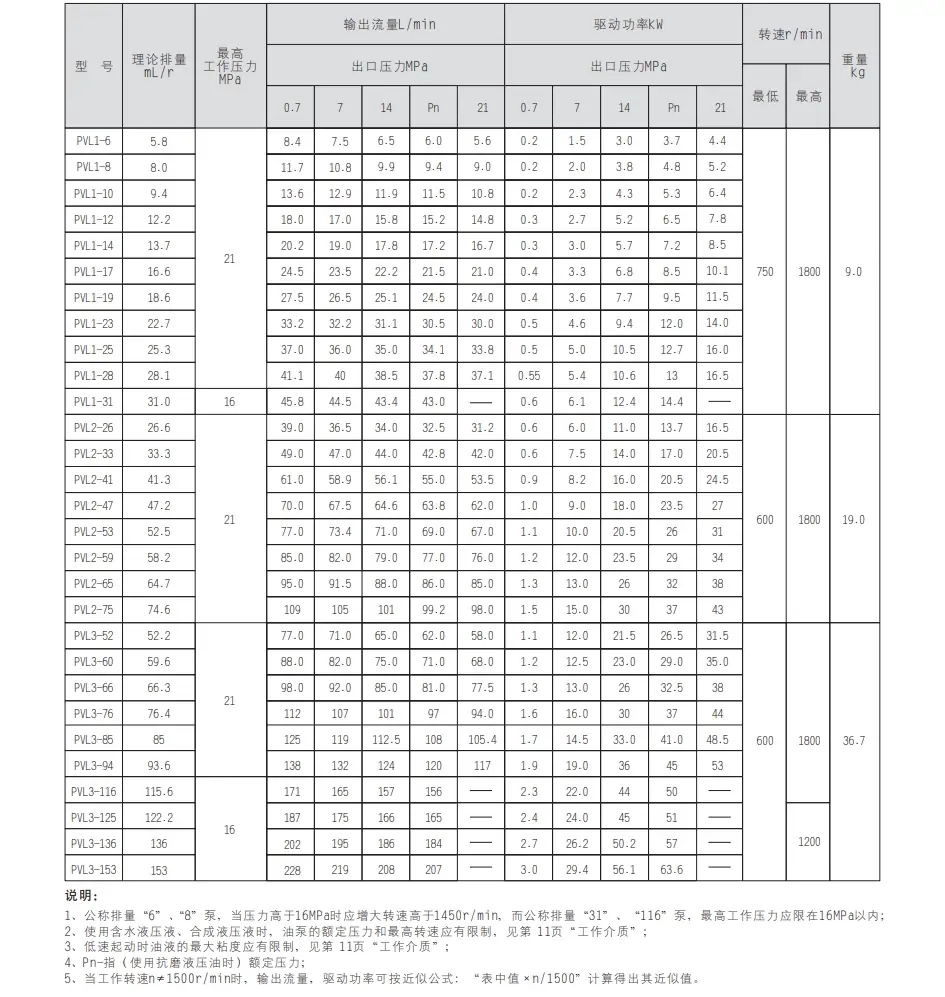

二、核心技術參數

• 結構形式：壓力平衡式一體雙聯定量葉片泵
• 組合排量：小泵 66mL/r，大泵 153mL/r
• 最高工作壓力：21MPa，連續推薦使用 17.5MPa
• 適用轉速：750～1800r/min
• 雙泵同軸同步運轉，兩路出油相互獨立
• 適用介質：普通抗磨液壓油
• 工作油溫：-20℃～80℃
• 推薦油液過濾精度：10～25μm
• 殼體泄油口單獨回油箱，泄油背壓≤0.1MPa
• 容積效率≥90%，流量穩定、溫升低

三、結構組成

共用主軸、法蘭安裝前蓋、3 系泵芯組件、4 系泵芯組件、雙圓弧定子、轉子浮動葉片組、前后配流盤、一體式泵體、重載支撐軸承、全套高壓密封組件。整體集成布局，結構穩固緊湊。

四、工作原理

電機驅動主軸同步帶動兩組泵芯旋轉，葉片依靠離心力與油壓緊貼定子內壁，各自獨立完成吸油、壓油動作，輸出兩路互不干擾壓力油。可實現空載大流量快速動作，負載升壓后切換高壓穩壓供油。

五、性能特點

1. 超大排量組合，整體供油流量大，適配大功率液壓系統
2. 壓力平衡結構設計，流量脈動小，運行噪音低
3. 一體同軸設計，安裝省事，適配標準液壓電機
4. 雙油路可獨立調壓、獨立控流，液壓回路搭配靈活
5. 內部配合間隙精密，內泄漏小，傳動效率高
6. 高壓承載能力強，長時間滿載運行穩定可靠
7. 泵芯配件通用，可單獨檢修更換單組泵體，維護便捷

六、常用供油模式

1. 雙泵合流：全流量輸出，實現設備快速空載快進
2. 分流供油：大排量泵負責快速行程，小排量泵負責高壓保壓、夾緊、成型工位
3. 壓差卸荷配置：系統達到設定高壓后，大泵自動卸荷空載運轉，僅小泵保壓工作，節能降耗

七、適用場景

大型液壓機、大中型注塑機主油路、冶金重型液壓設備、礦山液壓系統、大型機床液壓站、大流量高低壓組合供油成套設備

八、安裝使用要求

1. 必須按逆時針轉向使用，嚴禁反轉
2. 吸油管路采用大口徑管件，縮短管路距離，做好密封嚴防進氣
3. 采用彈性聯軸器，精準校正同軸度，避免主軸承受偏心徑向力
4. 兩路壓力出油口分開布管，可分別裝配溢流閥設定不同工作壓力
5. 初次開機空載運行排凈系統空氣，緩慢加載調試壓力
6. 定期更換液壓油與過濾濾芯，保持油液潔凈

九、常見故障

1. 單路壓力不足：對應泵芯葉片磨損、配流盤拉傷
2. 整體流量下降：吸油堵塞、管路漏氣、葉片卡滯
3. 運轉異響震動：油路進氣、同軸度偏差、油液粘度不合適
4. 主軸端滲油：主軸高壓油封老化損壞
5. 泵體異常發燙：長期超壓運行、內部?jī)?nèi)泄過大、散熱條件差
