TAIFENG TFA7VO160LR/10-LRB4 斜盤式軸向柱塞泵 160cc 開式回路液壓泵

一、柱塞泵系列（TFA / TFB / TFA4VTG）

TFB1V 斜盤變量柱塞泵

TFB1V63Y/1X-LRB2, TFB1V80Y/1X-LRB2K

TFA15VSO 高壓變量柱塞泵

TFA15VSO71LR/10M-LRB0, TFA15VSO180LR/10M-LRB2, TFA15VSO280LR/10M-LRB3, TFA15VSO71LRDRE2/10M-LRB0, TFA15VSO180LRDRE2/10M-LRB2, TFA15VSO280LRDRE2/10M-LRB3

TFA7VO 高壓變量柱塞泵

TFA7VO160LR/10-LRB4, TFA7VO250LR/10-LRB5

TFA11VO 負載敏感柱塞泵

TFA11VO95LRDS/10-LRS

TFA4VTG 閉式變量柱塞泵（農機 / 工程）

TFA4VTG055, TFA4VTG075, TFA4VTG090, TFA4VTG110, TFA4VTG130

TFA2FM 定量柱塞馬達

TFA2FM028, TFA2FM045, TFA2FM075, TFA2FM110

二、電磁換向閥（4WE6 / 4WE10 系列）

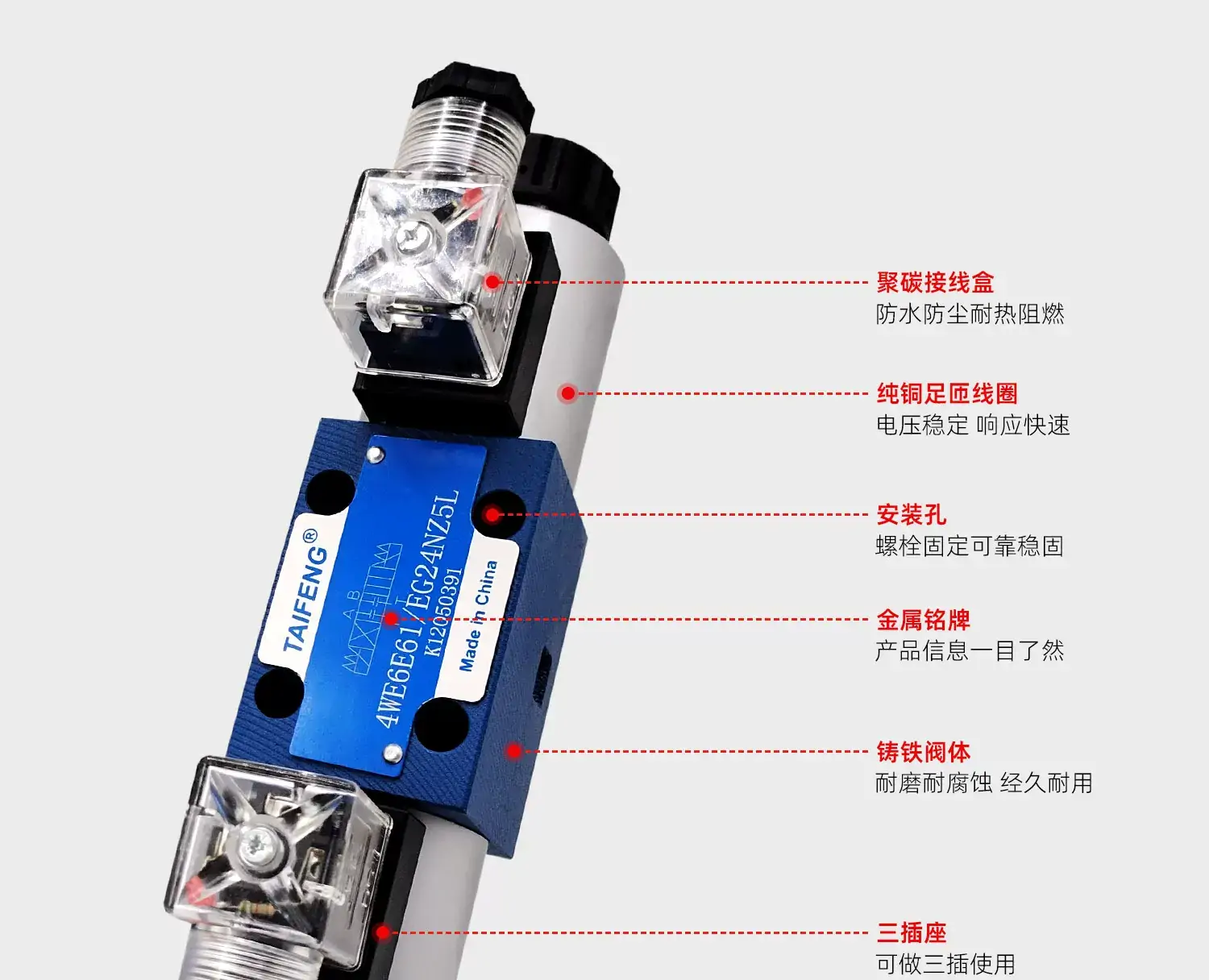

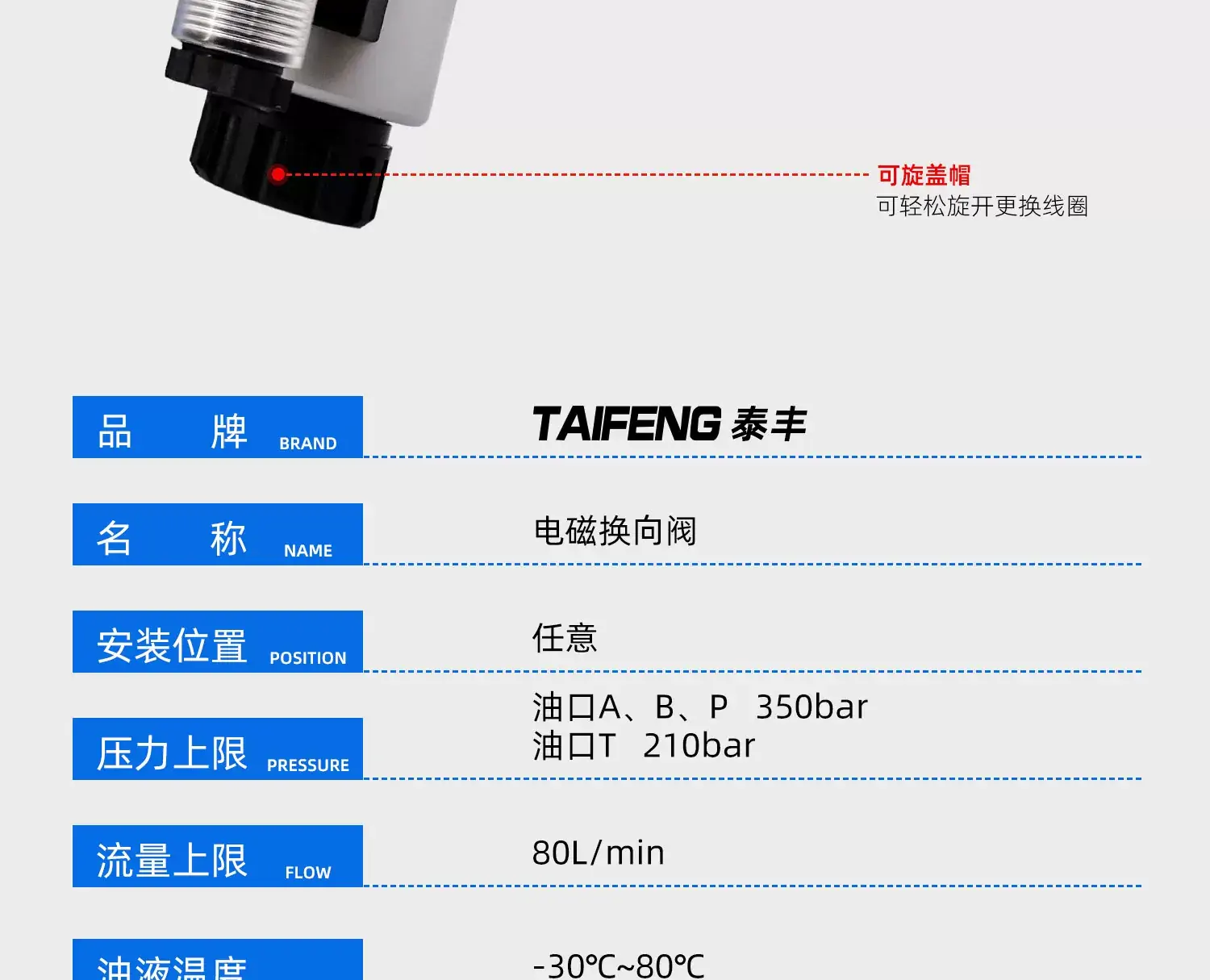

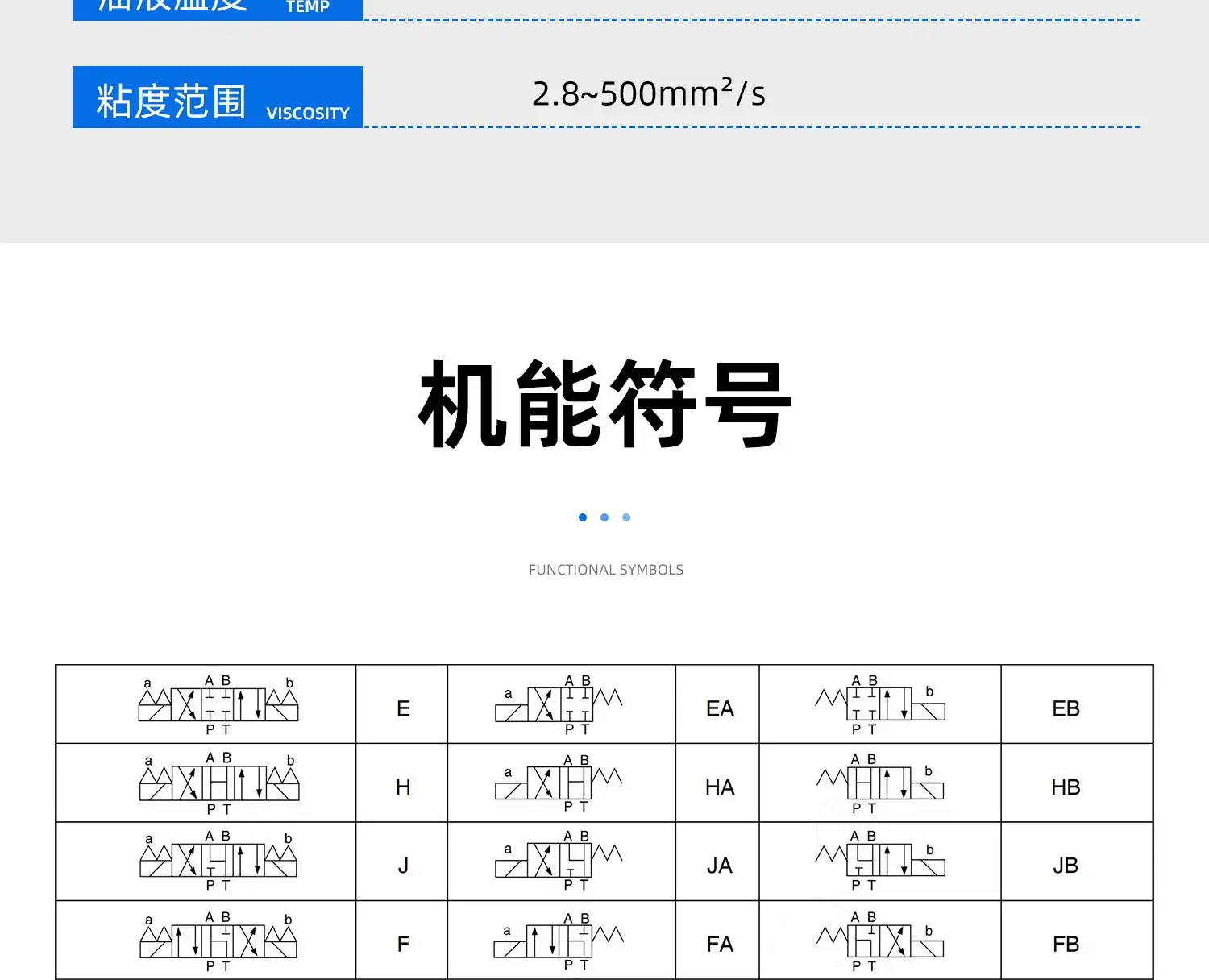

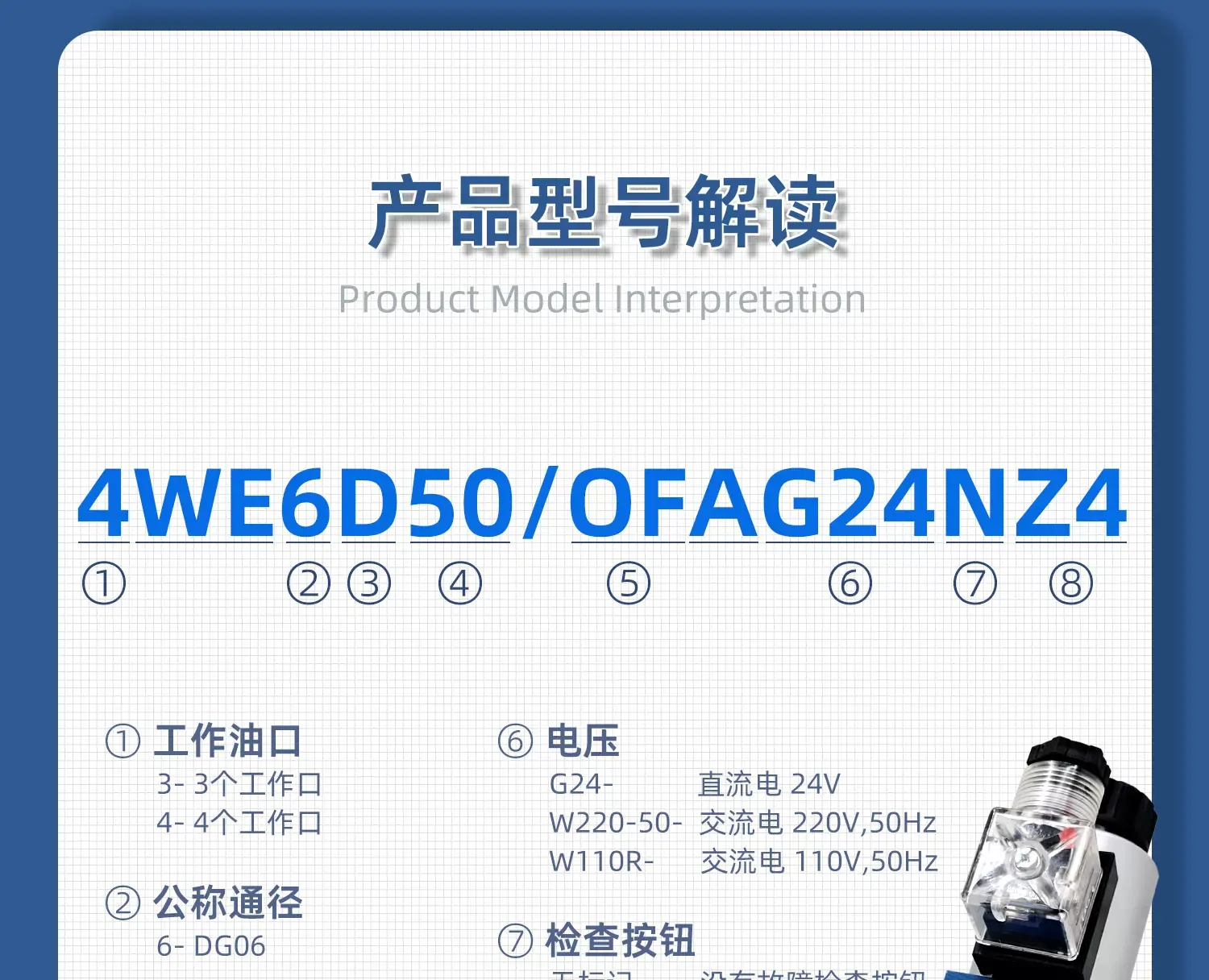

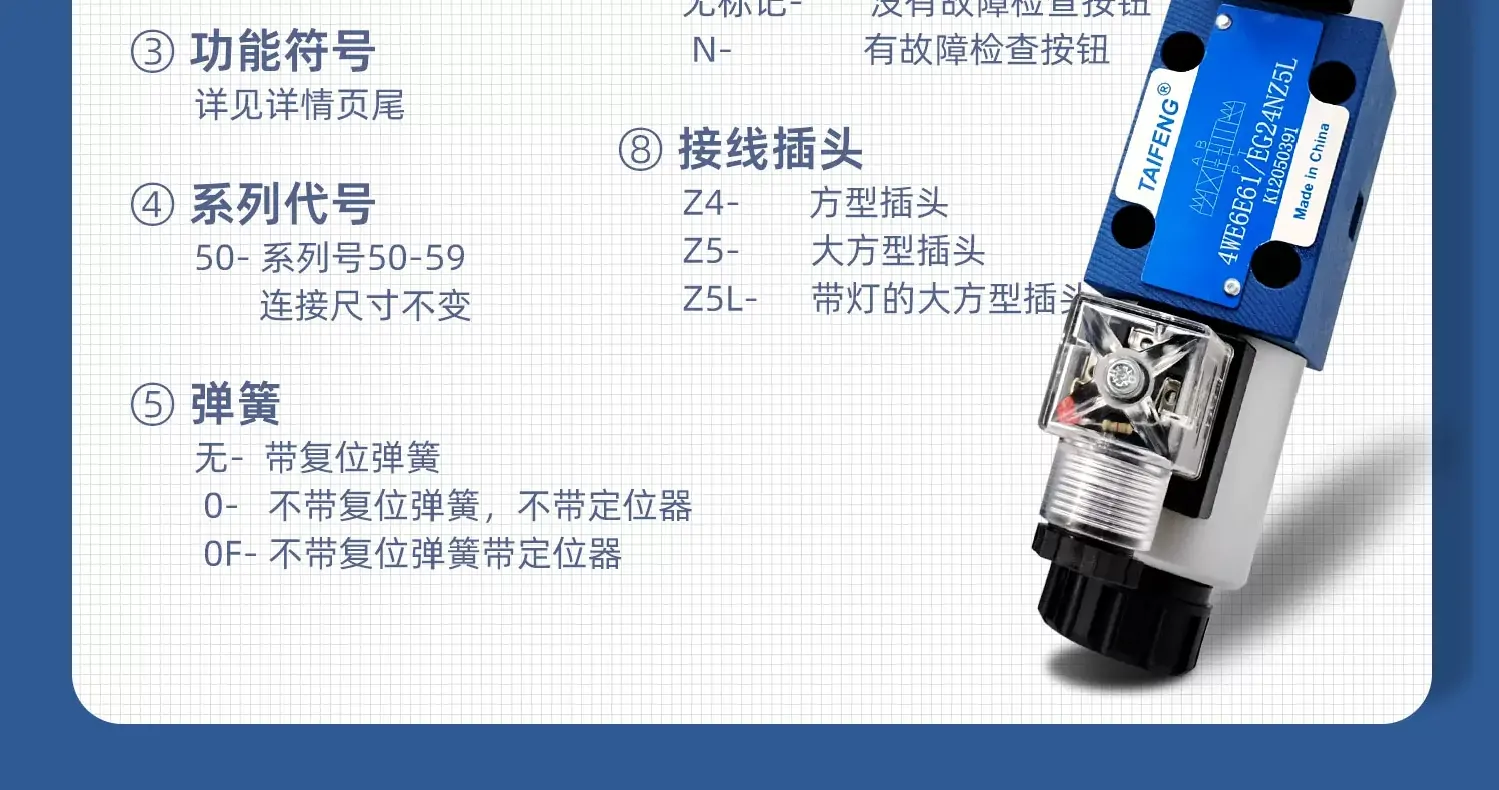

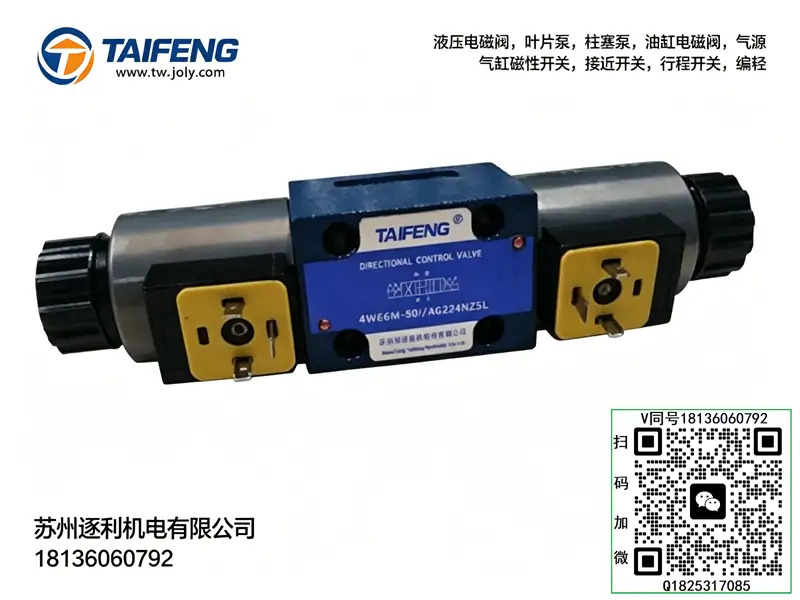

4WE6 系列（DG6，24V/220V）

4WE6A-50/AG24NZ5L, 4WE6B-50/AG24NZ5L, 4WE6C-50/AG24NZ5L, 4WE6D-50/AG24NZ5L, 4WE6Y-50/AG24NZ5L, 4WE6E-50/AG24NZ5L, 4WE6T-50/AG24NZ5L, 4WE6H-50/AG24NZ5L, 4WE6J-50/AG24NZ5L, 4WE6W-50/AG24NZ5L, 4WE6R-50/AG24NZ5L, 4WE6G-50/AG24NZ5L

4WE10 系列（DG10）

4WE10A-50/AG24NZ5L, 4WE10B-50/AG24NZ5L, 4WE10C-50/AG24NZ5L, 4WE10D-50/AG24NZ5L, 4WE10E-50/AG24NZ5L

三、疊加閥系列（Z2FS / MRV / MPC / MTC）

Z2FS 疊加式雙單向節流閥

Z2FS6A5-3X/2Q, Z2FS6B5-3X/2Q, Z2FS10A5-3X/2Q, Z2FS10B5-3X/2Q

MRV 疊加溢流閥

MRV-02P-3-30, MRV-03P-3-30

MPC 疊加液控單向閥

MPC-02W-20, MPC-03W-20

MTC 疊加單向節流閥

MTC-02A-K-20, MTC-03A-K-20

四、二通插裝閥（TLFA / TLC / TCF / TRCF）

TLFA 蓋板系列

TLFA016, TLFA025, TLFA032, TLFA040, TLFA050, TLFA063, TLFA080, TLFA100, TLFA125, TLFA160

TLC 插件系列

TLC016, TLC025, TLC032, TLC040, TLC050, TLC063, TLC080, TLC100, TLC125, TLC160

TCF / TRCF 充液閥

TCF025, TCF032, TCF040, TCF050, TRCF025, TRCF032

五、多路閥（TRM20E 系列）

TRM20E 液控流量共享多路閥（7–10 噸挖機）

TRM20E-B-X-E24, TRM20E-B-S-G24, TRM20E-D-X-E24

六、壓力閥 / 流量閥 / 方向閥（DB / DBW / DZ / SV / SL）

DB 溢流閥

DB10-1-50/315, DB20-1-50/315, DB30-1-50/315

DBW 電磁溢流閥

DBW10-1-50/315-AG24NZ5L, DBW20-1-50/315-AG24NZ5L

DZ 先導順序閥

DZ10-1-50/315, DZ20-1-50/315

SV / SL 液控單向閥

SV10PA1-50, SL10PA1-50

TDBE / TDBET6 比例溢流閥

TDBE10-30/315, TDBET6-10/315

七、螺紋插裝閥（TCV / TRD / TRP / TVSC）

TCV 單向閥

TCV08, TCV10, TCV12, TCV16

TRD 溢流閥

TRD08-10, TRD10-10, TRD12-10

TRP 減壓閥

TRP08-10, TRP10-10

TVSC 梭閥

TVSC08, TVSC10

八、電磁球閥（TF-M-SED6）

TF-M-SED6-24V, TF-M-SED6-220V

型號釋義

• TFA7VO：斜盤式高壓變量柱塞泵
• 160：公稱排量160mL/r
• LR：順時針旋轉、標準油口布局
• 10：控制結構與配流盤規格
• LRB4：法蘭安裝、花鍵軸、安裝配套型式

結構組成

主軸、缸體、柱塞滑靴組件、斜盤、配流盤、回程盤、恒壓 / 恒功率變量機構、壓力切斷閥、殼體、高壓油封、支撐軸承。

工作原理

電機帶動缸體旋轉，柱塞隨斜盤傾角往復運動完成吸排油；
系統壓力變化自動調整斜盤角度，高壓小流量保壓、低壓大流量快進，自動匹配負載，節能穩壓。

核心參數

• 排量：160mL/r
• 額定高壓級，耐壓強度高
• 適配工業常用轉速
• 介質：VG46/VG68 高壓抗磨液壓油
• 油溫：20~75℃
• 控制形式：液控壓力變量

性能特點

1. 大排量大流量，適合大功率液壓系統
2. 高壓穩定，容積效率高，出力強勁
3. 變量響應快，壓力波動小，運行噪音低
4. 內置過載保護，抗沖擊耐重載
5. 結構成熟，維修配件通用

安裝須知

1. 認準轉向，嚴禁反轉
2. 吸油管路加粗防吸空氣蝕
3. 聯軸器校正同軸度，避免斷軸、漏油
4. 必須加裝高壓溢流保護、精密過濾
5. 嚴控油液清潔度，延長柱塞與配流盤壽命

適用范圍

大型液壓站、注塑機、壓鑄機、工程機械、礦山設備、重型壓機等大功率高壓液壓系統。
