WINNER-WORKER唯冠電磁閥DBW-10G-3-D2-30疊加流量閥，油泵電機

一、葉片泵系列（PVF / PVL / PVDP / PVDF）

PVF 單聯定量葉片泵

PVF-20-70-11, PVF-30-70-11, PVF-40-70-11

PVL 雙聯定量葉片泵

PVL12-31-47-FR, PVL2-65-FR

PVDP 變量葉片泵（單聯）

PVDP-3-70-3-7-11

PVDF 變量雙聯葉片泵

PVDF-30-70-30-70-11

二、齒輪泵系列（HGP 全系列）

HGP-1A 高壓齒輪泵

HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10

HGP-2A 高壓齒輪泵

HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10

HGP-3A 高壓齒輪泵

HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

三、電磁換向閥（WE 系列）

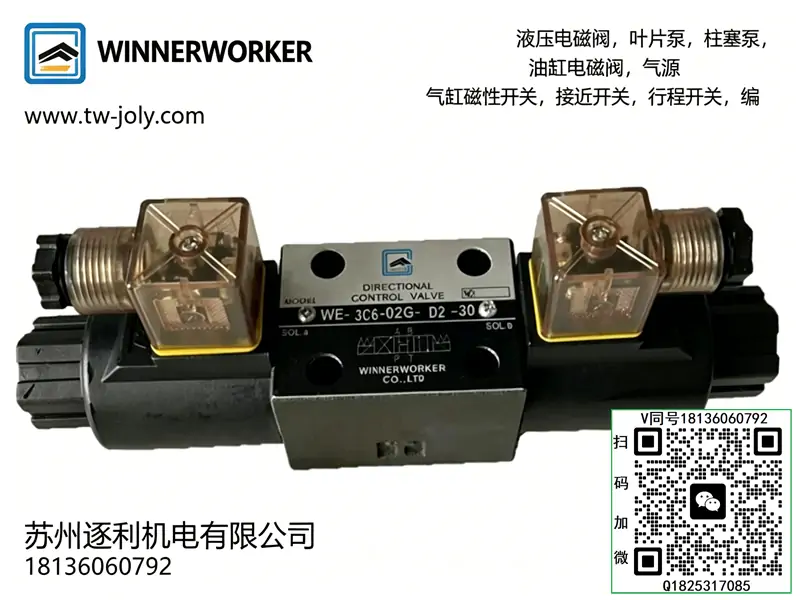

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30

四、溢流閥 / 電磁溢流閥（DB / DBW / BG）

DBW 電磁溢流閥

DBW-10G-2-D2-30, DBW-03G-3-D2-30

BG 溢流閥

BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A

五、疊加閥系列（MPC / MTC / MRV 等）

MPC 液控單向閥

MPC-02W-20

MTC 單向節流閥

MTC-02-A-K-20

MRV 疊加溢流閥

MRV-02P-3-30

六、壓力繼電器（DNM）

DNM-02P-250K-21B, DNM-02W-250K-21B-51H

七、其他常見閥型號（補充）

DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24

一、型號釋義

• DBW：先導式電磁溢流閥
• 10G：10 通徑規格，板式安裝結構
• 3：壓力等級基礎代號
• D2：電磁鐵規格 / 電壓結構型式代號
• 30：設計系列版本

二、結構組成

由主溢流閥本體、先導調壓組件、電磁先導閥、復位彈簧、控制油路通道、密封總成組成；
集成先導調壓 + 電磁卸荷控制一體式結構，板式安裝布局。

三、工作原理

1. 電磁閥斷電：先導控制油路封閉，主閥維持設定調壓值，系統正常建立工作壓力；
2. 電磁閥得電：先導油路導通泄壓，主閥芯上腔壓力釋放，主閥開啟溢流，系統低壓卸荷待機； 具備系統限壓保護 + 電控遠程卸荷雙重功能。

四、核心技術參數

• 通徑規格：10 通徑
• 安裝方式：板式安裝
• 調壓范圍：常規 0.5～21MPa
• 額定流量：適配中大流量液壓系統
• 適配電壓：常規直流 / 交流標準線圈
• 工作介質：ISO VG32、VG46 抗磨液壓油
• 適用油溫：15℃～70℃

五、性能特點

1. 先導式結構，調壓精度高，壓力波動??；
2. 可遠程電控卸荷，節能降噪，適合自動化循環工況；
3. 過載自動溢流泄壓，起到系統安全保護作用；
4. 閥體結構穩固，內泄漏小，穩壓性能穩定；
5. 集成一體式設計，安裝布線簡潔，占用空間小。

六、安裝使用規范

1. 嚴格區分進油口、回油口，禁止油路接反；
2. 泄油口單獨直通油箱，避免背壓影響閥件動作；
3. 壓力調節由低向高緩慢微調，嚴禁一次性超壓設定；
4. 保持液壓油清潔，過濾達標，防止先導小孔堵塞卡閥；
5. 線圈電壓匹配現場電源，避免電壓不符燒毀線圈；
6. 安裝板面平整，螺栓均勻鎖緊，防止閥體變形滲油。

七、適用工況

適配各類工業液壓站、機床、橡塑機械、自動化設備油路；
用于系統壓力限定、過載安全保護、電控待機卸荷回路。
