GUIDESUN電磁閥SWH-G02/G03-C2/C3/C4/C5/C6/B2-A220電磁換向閥

一、高壓定量葉片泵（PV2R 系列）

PV2R1：PV2R1-6-FR,PV2R1-8-FR,PV2R1-10-FR,PV2R1-12-FR,PV2R1-14-FR,PV2R1-17-FR,PV2R1-19-FR,PV2R1-23-FR,PV2R1-25-FR,PV2R1-28-FR,PV2R1-31-FR,PV2R1-10F,PV2R1-14F,PV2R1-17F,PV2R1-19F

PV2R2：PV2R2-26-FR,PV2R2-31-FR,PV2R2-33-FR,PV2R2-41-FR,PV2R2-47-FR,PV2R2-53-FR,PV2R2-59-FR,PV2R2-65-FR,PV2R2-75-FR,PV2R2-26F,PV2R2-33F,PV2R2-41F,PV2R2-47F

PV2R3：PV2R3-52-FR,PV2R3-60-FR,PV2R3-66-FR,PV2R3-76-FR,PV2R3-85-FR,PV2R3-94-FR,PV2R3-116-FR,PV2R3-125-FR,PV2R3-76F

PV2R4：PV2R4-136-FR,PV2R4-153-FR,PV2R4-184-FR,PV2R4-200-FR,PV2R4-237-FR

二、中低壓變量葉片泵（DVVP / TCVP / VDP 系列）

DVVP-SF（變量單聯泵）：DVVP-SF-20-A-10,DVVP-SF-20-B-10,DVVP-SF-20-C-10,DVVP-SF-20-D-10,DVVP-SF-30-A-10,DVVP-SF-30-B-10,DVVP-SF-30-C-10,DVVP-SF-30-D-10,DVVP-SF-40-A-10,DVVP-SF-40-B-10

TCVP（變量單聯泵）：TCVP-F15-A2-02,TCVP-F15-A3-TC,TCVP-F15-A3-*A,TCVP-F20-A3-02,TCVP-F20-A3-*A,TCVP-F20-A4-TC,TCVP-F30-A2-TC,TCVP-F30-A3-TC,TCVP-F40-A3-TC

VDP（變量雙聯泵）：VDP-SF-12-D,VDP-SF-15-D,VDP-SF-20-D,VDP-SF-30-D,VDP-SF-40-D

三、電磁換向閥（SWH 系列）

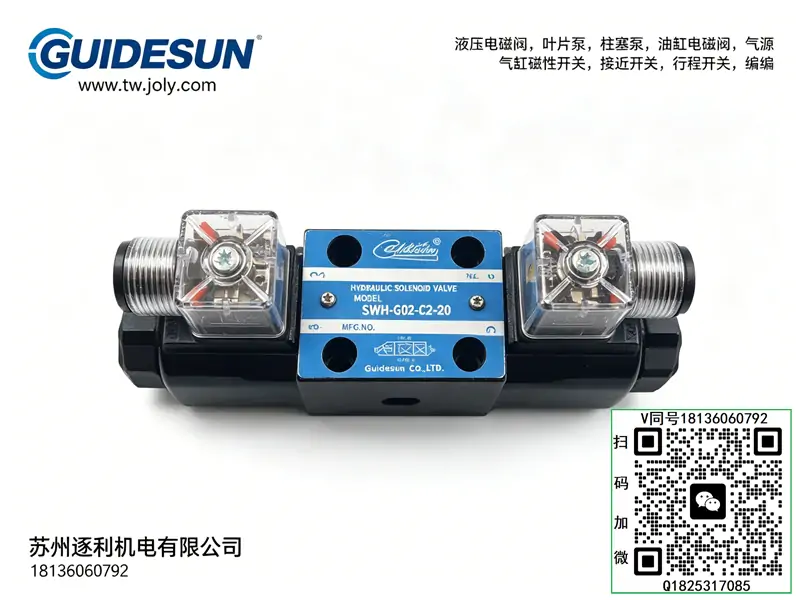

SWH-G02（2 通 / 3 通 / 4 通）：SWH-G02-C2-D24-10,SWH-G02-C3-D24-10,SWH-G02-C4-D24-10,SWH-G02-C5-D24-10,SWH-G02-C6-D24-10,SWH-G02-C60-D24-10,SWH-G02-C2-A220-10,SWH-G02-C3-A220-10,SWH-G02-C4-A220-10,SWH-G02-C5-A220-10,SWH-G02-C6-A220-10,SWH-G02-C60-A220-10,SWH-G02-C7-A220-10,SWH-G02-C8-A220-10,SWH-G02-C9-A220-10,SWH-G02-C2B-A220-10,SWH-G02-C3B-A220-10,SWH-G02-D2-D24-10,SWH-G02-D2-D24-20

SWH-G03（大流量）：SWH-G03-C2-D24,SWH-G03-C3-D24,SWH-G03-C4-D24,SWH-G03-C5-D24,SWH-G03-C6-D24,SWH-G03-C2-A220,SWH-G03-C3-A220,SWH-G03-C4-A220,SWH-G03-C5-A220,SWH-G03-C6-A220

四、液壓電機（內插式）

電機系列：5HP(3.75KW),2HP(1.5KW),1HP(0.75KW),0.75HP(0.55KW)

五、其他泵類

VP 系列（低壓變量）：VP20-FA3,VP30-FA3,VP40-FA3

50T/150T（低壓定量）：50T-12-FR,50T-17-FR,50T-23-FR,50T-30-FR,150T-48-FR,150T-61-FR

一、型號釋義

SWH：濕式電磁換向閥系列
G02：閥體規格02 規格，通徑 1/4 寸，標準中號板式安裝

二、結構型式

板式安裝、濕式電磁鐵、彈簧復位結構；
由閥體、閥芯、對中 / 復位彈簧、濕式電磁線圈、手動應急推桿、密封組件構成；
閥體鑄鐵材質，整體集成度高、結構緊湊。

三、常用后綴規律

G02 后常見標識：

• 2B2、3C2、3C3、3C4、3C6：二位 / 三位四通不同中位機能
• AC220V、DC24V：線圈電壓
• 帶 L、M 等為接線形式、防水等級差異

四、核心技術參數

• 規格通徑：G02 1/4″
• 額定流量：40 L/min
• 最高工作壓力：21 MPa
• 允許回油背壓：7 MPa
• 換向方式：彈簧復位、濕式電磁驅動
• 安裝形式：標準 02 板式底板安裝
• 適配電壓：DC24V、AC220V 常規
• 工作介質：ISO VG32/VG46 抗磨液壓油
• 適用油溫：15℃～70℃

五、工作原理

線圈斷電時，彈簧將閥芯推至初始中位，油路保持靜止狀態；
單側線圈得電，電磁力推動閥芯滑移，切換 P、T、A、B 油口連通邏輯；
三位閥左右線圈交替得電，實現油缸伸出、縮回、中位保壓 / 卸荷 / 鎖緊；
自帶手動頂桿，斷電可手動強制換向，方便調試維修。

六、性能特點

1. 濕式線圈耐溫耐震，不易燒線圈，使用壽命長；
2. 換向柔和、沖擊小、運行噪音低；
3. 中位機能可選多，適配保壓、卸荷、閉鎖各類回路；
4. 標準 02 安裝尺寸，通用性強，同規格可直接互換；
5. 密封性能好，內泄漏小，適合長期連續工況。

七、適用場景

機床、木工機械、橡塑設備、包裝機械、自動化工裝液壓站；
中小型液壓系統執行元件換向控制、多路動作切換。

八、使用注意事項

1. 必須配套 G02 專用安裝底板，油口對位準確，防止?jié)B油內泄；
2. 線圈電壓嚴格匹配，避免電壓偏高燒毀線圈；
3. 系統油液保持清潔，過濾精度控制在 20μm 內，防止閥芯卡滯；
4. 回油背壓不可超標，否則彈簧復位不到位、換向失靈；
5. 安裝避免外力硬掰閥體，防止變形卡閥。
