JINSHUN金順MTC-02-W疊加閥MTC-03-W MBRV-03P MTCV-03W

下面整理 JINSHUN（臺灣金順液壓） 全系列完整型號清單（液壓閥、葉片泵、齒輪泵、疊加閥、壓力閥、方向閥等）。

一、JINSHUN 變量葉片泵（VP 系列）

• VP-08-FA1
• VP-12-FA2
• VP-15-FA1
• VP-20-FA3
• VP-30-FA3
• VP-40-FA3
• VP-20-20（雙聯）
• VP-30-30（雙聯）
• VP-40-40（雙聯）

二、JINSHUN 電磁換向閥（DSG 系列，油研型）

02 通徑（6mm）

• DSG-02-2B2-DL/LW-24V/220V
• DSG-02-2B3-DL/LW-24V/220V
• DSG-02-2B8-DL/LW-24V/220V
• DSG-02-3C2-DL/LW-24V/220V
• DSG-02-3C3-DL/LW-24V/220V
• DSG-02-3C4-DL/LW-24V/220V
• DSG-02-3C6-DL/LW-24V/220V

03 通徑（10mm）

• DSG-03-2B2-DL/LW-24V/220V
• DSG-03-2B3-DL/LW-24V/220V
• DSG-03-2B8-DL/LW-24V/220V
• DSG-03-3C2-DL/LW-24V/220V
• DSG-03-3C3-DL/LW-24V/220V
• DSG-03-3C4-DL/LW-24V/220V
• DSG-03-3C6-DL/LW-24V/220V
• DSG-03-3C10-DL/LW-24V/220V
• DSG-03-3C12-DL/LW-24V/220V

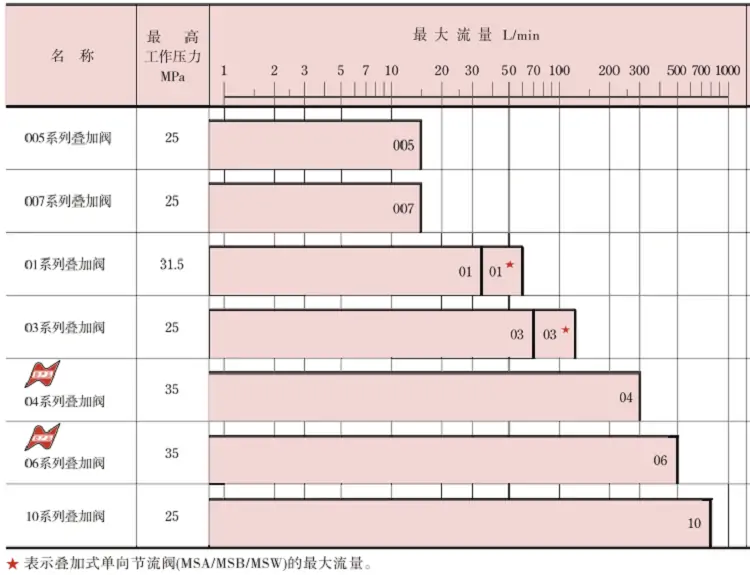

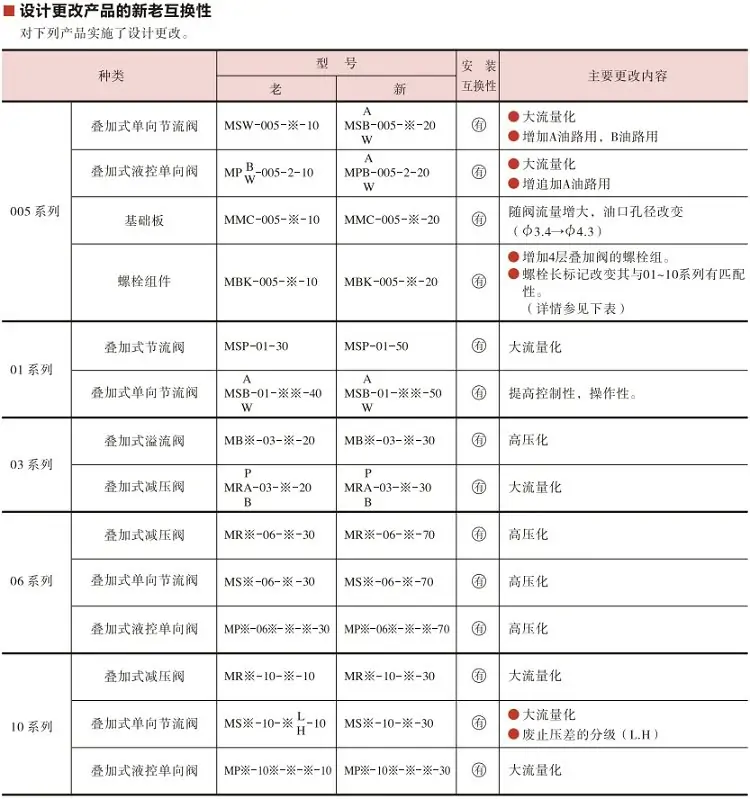

三、JINSHUN 疊加閥系列

1）疊加式溢流閥 MRV

• MRV-02-P-1/2/3
• MRV-03-P-1/2/3

2）疊加式減壓閥 MBR/MBRV

• MBR-02-P2-K-L-20
• MBR-03-P2-K-L-20
• MBRV-02P
• MBRV-03P

3）疊加式單向閥 MPC/MPCV

• MPC-02-A/B/W
• MPC-03-A/B/W
• MPCV-02W
• MPCV-03W

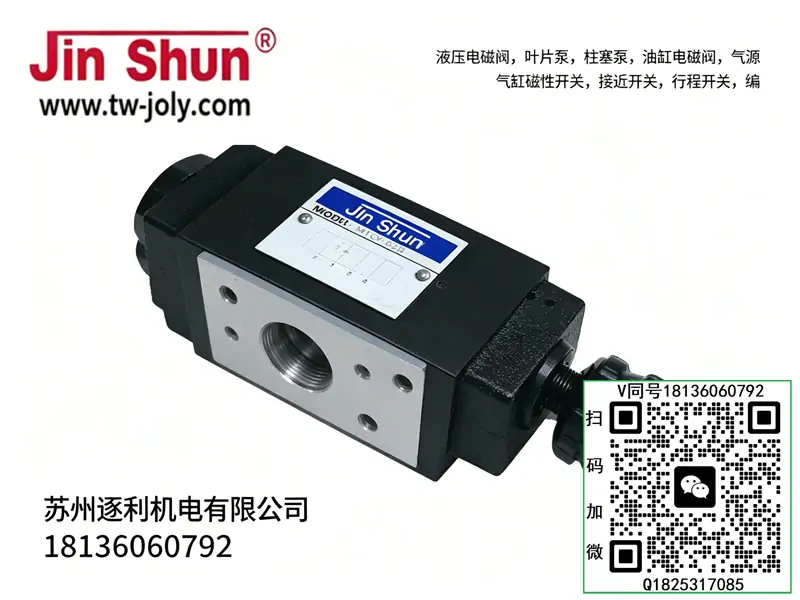

4）疊加式節流閥 MTC/MTCV

• MTC-02-W-K-20
• MTC-03-W
• MTCV-02W
• MTCV-03W

5）疊加式抗衡閥 MSCV

• MSCV-02-A/B
• MSCV-03-A/B

四、JINSHUN 壓力閥（溢流閥 / 減壓閥 / 順序閥）

1）溢流閥 RV 系列

• RV-06T-3
• RV-10T-3

2）減壓閥 MRA 系列

• MRA-03-2

3）順序閥 / 抗衡閥 HT/MHA 系列

• HT-10-A4
• MHA-03-C

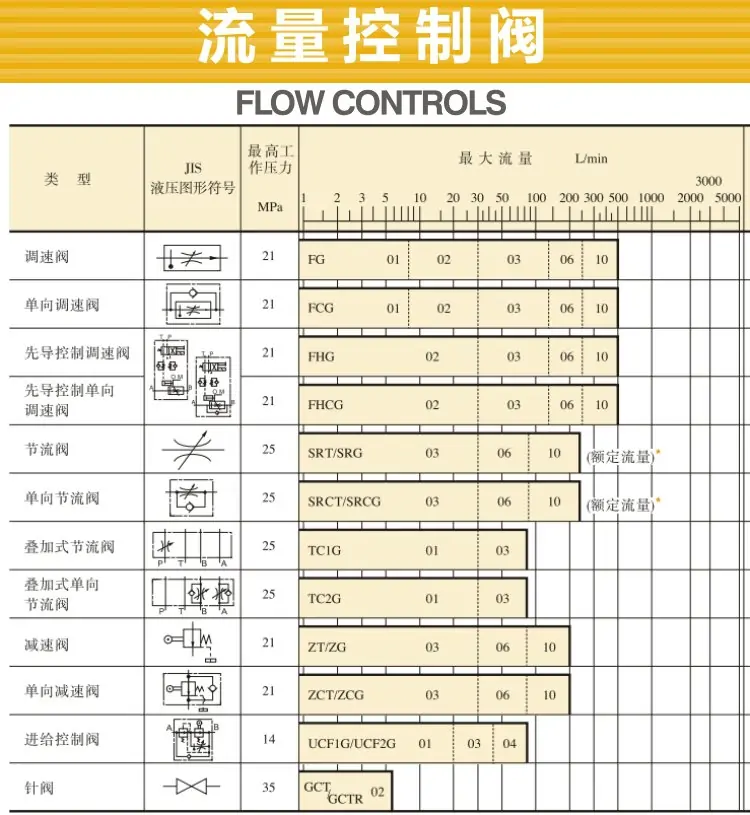

五、JINSHUN 單向閥 / 節流閥 / 流量閥

單向閥

• CIT-02/03/04/06

節流閥

• TV-02/03/04

單向節流閥

• TC-02/03/04

六、JINSHUN 風冷卻器

• AH0606A-220V
• AH0608A-220V
• AH1012A-220V

成套適配說明：日系02規格（NG6通徑）疊加式雙向單向節流閥，屬于油研/七洋通用日系疊加體系，外形安裝尺寸和4WE6、MRV-02P完全一致，共用4顆M6螺栓疊裝。專門同時控制油缸A、B雙向回油節流調速，是日系液壓站標配流量閥，**嚴禁和力士樂Z2FS6混搭疊裝**，墊片、油路孔位互不兼容。

一、型號逐位日系通用編碼釋義

• MTC：Modular Throttle Check 疊加式單向節流閥，內部獨立節流閥芯+錐面單向閥集成結構，區別于力士樂Z2FS縫隙節流，采用三角槽節流，低速抗爬行性能更強
• 02：通徑規格代碼，公稱通徑NG6（6通徑），匹配4WE6全系換向閥，最大適配流量40L/min，覆蓋HPV30油泵34L/min峰值流量
• W：油路控制代號，W=A、B雙工作口同時節流；衍生型號A=僅A口節流、B=僅B口節流，現場W型雙向調速使用率最高
• 隱性后綴補充：本體無后綴默認內六角調節；后綴-K為頂部旋鈕調節、后綴-I為進口節流標準款，常規MTC-02-W默認出口回油節流，機床主流選型
• 核心兼容紅線：和MRV-02P可自由疊裝；和力士樂Z2FS6絕對不能混用，二者油孔偏移0.8mm，疊裝后直接出現AB口串油、油缸竄動，墊片、螺栓孔位不可互換

二、液壓&機械額定參數（全日系閥對標）

• 承壓參數：殼體極限耐壓35MPa，長期額定工作壓力25MPa，略高于MRV-02P的21MPa，可適配系統24.5MPa高壓工況，短時沖擊承壓28MPa
• 流量參數：額定穩定通流35L/min，瞬時峰值40L/min；單口節流壓降0.32MPa@30L/min，全開壓降僅0.07MPa，空載溫升極低
• 調速性能：最低穩定流量0.25L/min，三角槽節流結構，低速進給無爬行、無抖動，適配研磨、精密進給工位
• 單向開啟壓力：0.05MPa，遠低于力士樂閥，反向回油幾乎無阻力，不會產生額外背壓
• 安裝規范：4顆M6內六角螺栓，對角鎖緊扭力13N·m，和4WE6、MRV-02P扭力完全統一；必須使用日系丁腈超薄疊加墊片，禁止力士樂墊片
• 介質工況：適配VG32/VG46抗磨液壓油，油溫-15~70℃，允許油液污染度NAS8級，配套系統25μm回油精密濾芯
• 背壓要求：A/B口允許回油背壓≤8MPa，適配多路回油合流工況，背壓耐受優于力士樂Z2FS6

三、雙向油路工作邏輯與疊裝順序

3.1 油路原理（出口回油節流）

1.油缸伸出（P→A、B→T）：B口回油必須經過節流槽調速，A口進油單向閥全開直通，依靠回油節流建立背壓，保證油缸運行平穩無漂移；2.油缸縮回（P→B、A→T）：A口回油節流調速，B口進油直通；3.雙向獨立調節，互不干涉伸出、縮回速度。

3.2 日系標準自上而下疊裝順序（固定不可顛倒）

1. 第一層：4WE6電磁/4WMM6手動換向閥
2. 第二層：MTC-02-W雙向節流閥
3. 第三層：MRV-02P疊加P口溢流閥
4. 底層：日系油路集成塊
5. 拓展搭配：需要保壓時底層疊加MPC-02液控單向閥，整套全系日系疊加閥，孔位百分百兼容，無需修改油路塊。

四、日系/力士樂雙向節流閥橫向選型對比

五、現場標準化調速步驟（杜絕低速爬行）

1. 油路泄壓：設備斷電，按壓換向閥手動頂桿排空殘壓，疊加節流閥帶壓調節易造成節流槽形變，永久調速失靈
2. 初始?xì)w零：分別擰緊A、B兩側內六角調節螺釘至全閉，此時油缸雙向鎖止無法移動
3. 伸出調速：逆時針微調B側螺釘，單次1/8圈，間隔20秒觀察油缸速度，三角槽微調幅度需小于力士樂閥，防止速度突變沖擊
4. 縮回調速：微調A側螺釘獨立調速，雙向參數互不干擾，調好后鎖緊側邊防松頂絲
5. 聯動復測：往復運行15次，核驗低速無爬行、回油無嘯叫，疊合面無滲油

六、高頻現場故障排查（日系閥特有故障）

• 低速油缸斷續爬行：三角節流槽卡入細微鐵屑、油液含氣；使用無水酒精沖洗節流槽，系統空載循環排氣，更換25μm精密濾芯
• 調節螺釘轉動速度無變化：內置單向閥錐面卡滯；拆解取出單向閥芯研磨清潔，禁止打磨節流槽
• 疊層滲油：墊片正反面裝反、多閥疊放扭力不均；日系墊片光滑面朝上，對角二次復緊扭力13N·m
• 雙向速度互相串?dāng)_：不同體系閥混用油孔錯位；拆除力士樂閥，統一更換全套日系疊加閥

七、安裝維保硬性禁忌

• 疊裝順序禁忌：節流閥必須放在換向閥下方、溢流閥上方，倒裝會封堵?lián)Q向閥先導控油孔，導致閥芯無法復位
• 體系混用禁忌：絕不允許上下層分屬日系、德系，外觀尺寸一致但油路孔位偏移，屬于現場最高發隱蔽故障
• 調節禁忌：禁止大幅度松螺釘，三角槽通流面積突變會產生高壓沖擊，擊穿MRV-02P內部彈簧
• 維保周期：每1000小時清洗節流槽，3500小時更換疊加墊片，和MRV-02P同步維保換油
• 成套適配說明：日系02規格（NG6通徑）疊加式直動溢流閥，和4WE6換向閥、Z2FS6節流閥底板完全通用，共用M6固定螺栓疊裝，無需外接油管。專門用于P主油路過載穩壓、局部安全泄壓，適配HPV30變量泵整套液壓系統，常作為支路二次調壓、系統備用安全溢流閥，和力士樂DBD系列功能互補、安裝互不通用。

一、型號逐位國標通用釋義（油研系通用編碼）

• MRV：Modular Relief Valve 疊加式直動溢流閥，屬于錐閥直動結構，無先導阻尼孔、結構簡單，抗油污能力強，是日系疊加液壓站標配壓力閥
• 02：通徑規格代碼，對應公稱通徑NG6，和4WE6、Z2FS6通徑一致，最大適配流量40L/min，覆蓋HPV30油泵34L/min峰值流量
• P：溢流控制油口代號，P=僅控制P進油口壓力，多余流量直接內部溢流至T回油口；衍生型號A控制A口、B控制B口、W雙向控制AB口，現場P口使用率最高
• 隱性后綴補充：標準裸款MRV-02P默認調壓范圍0.7~21MPa；后綴-1為0.7~7MPa、后綴-2為0.7~14MPa、后綴-3為0.7~21MPa、后綴-4為10~35MPa，無后綴等同于-3檔位
• 核心兼容紅線：外形尺寸兼容力士樂NG6疊加閥，但內部油孔孔位不互通，**不能和Z2FS6力士樂節流閥混搭疊裝**，只能同日系MRV、MB系列疊加閥組合；力士樂閥和日系疊加閥墊片不可混用

二、液壓&機械額定參數（全系統對標）

• 承壓參數：最高殼體耐壓35MPa，長期額定工作壓力21MPa，匹配DBW10、DBDH10系統耐壓上限，短時沖擊承壓25MPa
• 流量參數：額定連續溢流流量25L/min，瞬時峰值40L/min；連續大流量溢流會快速嘯叫發熱，僅適合間歇溢流、穩壓保壓，不適合主油路長期溢流
• 響應性能：開啟響應12ms，慢于DBD直動閥、快于DB10先導閥，應對常規機床壓力沖擊完全夠用
• 調節結構：頂部旋鈕手動調壓，自帶刻度標尺，無需內六角工具，現場微調便捷；自帶防松鎖母，震動工況不易壓力漂移
• 安裝規范：4顆M6內六角螺栓，對角鎖緊扭力13N·m，和4WE6換向閥扭力完全一致；疊加密封使用日系專用NBR疊加墊片，禁止混用力士樂墊片
• 介質工況：適配VG32/VG46抗磨液壓油，油溫-10~70℃，允許油液污染度NAS8級，配套系統25μm回油精密濾芯
• 背壓要求：內置內泄結構，允許T口回油背壓≤2MPa，背壓超標會抬高設定壓力，調壓失靈

三、油路工作邏輯與疊裝順序

3.1 油路原理

P口進油壓力直接作用于錐閥芯底部，油壓克服內置彈簧預緊力，閥芯抬升，P口油液通過閥體內部流道直接匯入T回油口卸荷。僅限制主油路P口壓力，不會干涉A、B油缸工作油路，不會影響油缸伸縮速度。

3.2 標準自上而下疊裝順序（日系標配）

1. 第一層：4WE6電磁/4WMM6手動換向閥
2. 第二層：Z2FS6疊加節流閥（日系同款）
3. 第三層：MRV-02P疊加溢流閥
4. 底層：油路集成塊
5. 拓展用法：多路獨立調壓時，可在單支路單獨疊加MRV-02A/B，實現單個油缸獨立壓力，主系統DBW10統一兜底保護，雙壓力冗余防護。

四、四款溢流閥橫向現場選型對比

五、現場標準化調壓步驟

1. 油路泄壓：設備斷電，按壓換向閥手動應急頂桿，排空油路殘余壓力，疊加閥帶壓調壓極易造成閥芯偏磨、壓力永久漂移
2. 初始?xì)w零：松開頂部鎖母，逆時針旋轉旋鈕至刻度0，此時溢流壓力為彈簧下限0.7MPa，油泵近乎空載
3. 分級升壓：順時針每旋轉一格刻度升壓約1.4MPa，單次旋轉不超過2格，間隔20秒等待油壓穩定，避免瞬時壓力沖擊損傷管路
4. 余量鎖定：設定壓力比實際工作壓力高10%，例如工作壓力16MPa，設定17.6MPa，鎖緊防松螺母
5. 聯動復測：油缸全行程往復運行10次，核驗壓力波動≤±0.15MPa，無閥體嘯叫、疊合面滲油

六、高頻現場故障排查

• 壓力調不低、始終偏高：T口回油背壓超標、內部溢流流道油泥堵塞；單獨鋪設獨立回油管，酒精沖洗內部溢流流道
• 空載間歇性嘯叫：彈簧低頻顫振、和油泵脈動共振；下調5%設定壓力，消除共振區間，無需更換閥芯
• 疊層之間滲油：疊加墊片裝反、螺栓扭力不均；更換日系專用超薄墊片，對角二次復緊扭力
• 壓力自行漂移：鎖母松動、閥芯粘附膠質油泥；鎖緊鎖母，使用專用液壓油清洗劑沖洗閥芯配合面

七、安裝維保硬性禁忌

• 疊裝禁忌：嚴禁和力士樂Z2FS6混搭疊加，油孔錯位會直接造成P、T串油，系統永久無法保壓
• 流量禁忌：禁止長期連續全流量溢流，使用時長不得超過單次5分鐘，長期溢流改用DB10主溢流閥
• 朝向要求：僅允許水平正裝，豎直安裝會導致閥芯自重偏移，低壓工況壓力漂移
• 維保周期：每1200小時拆解清洗錐閥芯，每3500小時更換疊加墊片與內部O型圈，和換向閥同步維保換油
