JINSHUN金順MPCV-02W液控單向閥 MPC-03W雙向A液壓02保壓閥04B

下面整理 JINSHUN（臺灣金順液壓） 全系列完整型號清單（液壓閥、葉片泵、齒輪泵、疊加閥、壓力閥、方向閥等）。

一、JINSHUN 變量葉片泵（VP 系列）

• VP-08-FA1
• VP-12-FA2
• VP-15-FA1
• VP-20-FA3
• VP-30-FA3
• VP-40-FA3
• VP-20-20（雙聯）
• VP-30-30（雙聯）
• VP-40-40（雙聯）

二、JINSHUN 電磁換向閥（DSG 系列，油研型）

02 通徑（6mm）

• DSG-02-2B2-DL/LW-24V/220V
• DSG-02-2B3-DL/LW-24V/220V
• DSG-02-2B8-DL/LW-24V/220V
• DSG-02-3C2-DL/LW-24V/220V
• DSG-02-3C3-DL/LW-24V/220V
• DSG-02-3C4-DL/LW-24V/220V
• DSG-02-3C6-DL/LW-24V/220V

03 通徑（10mm）

• DSG-03-2B2-DL/LW-24V/220V
• DSG-03-2B3-DL/LW-24V/220V
• DSG-03-2B8-DL/LW-24V/220V
• DSG-03-3C2-DL/LW-24V/220V
• DSG-03-3C3-DL/LW-24V/220V
• DSG-03-3C4-DL/LW-24V/220V
• DSG-03-3C6-DL/LW-24V/220V
• DSG-03-3C10-DL/LW-24V/220V
• DSG-03-3C12-DL/LW-24V/220V

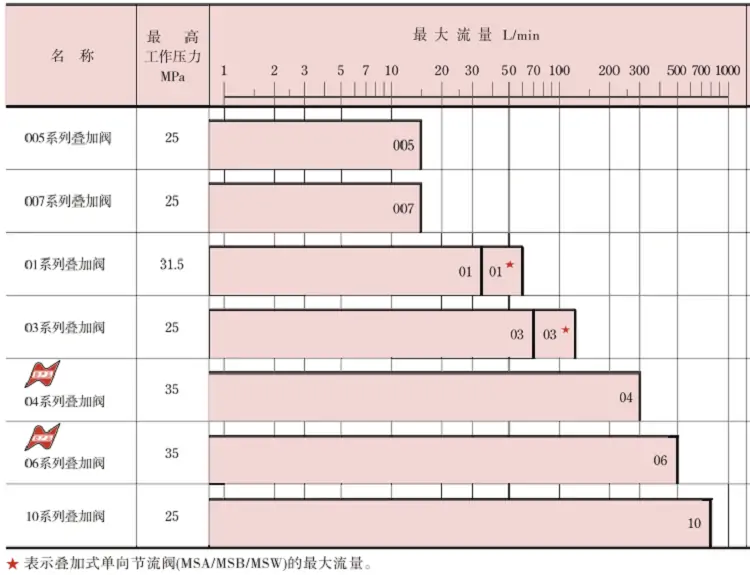

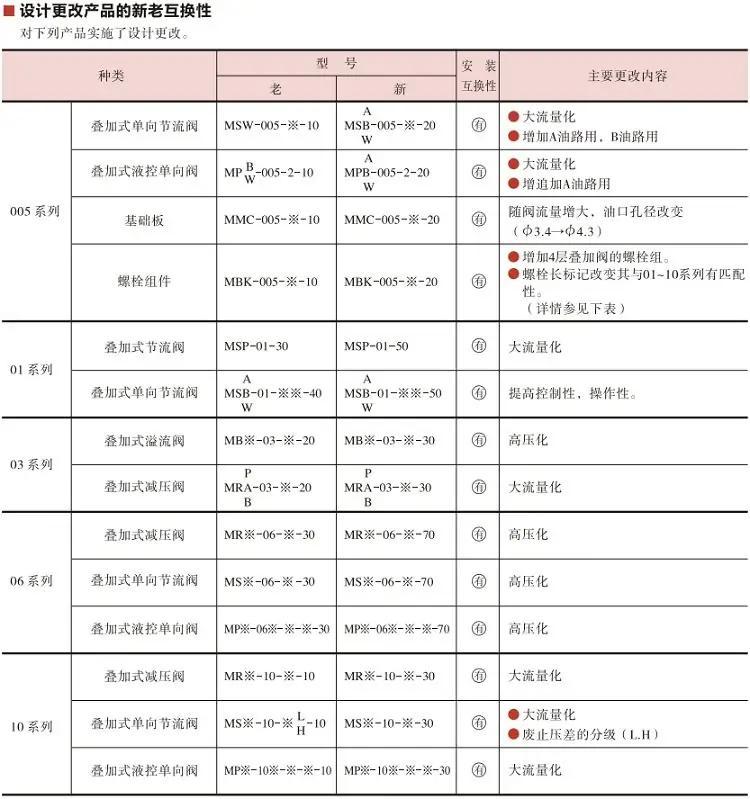

三、JINSHUN 疊加閥系列

1）疊加式溢流閥 MRV

• MRV-02-P-1/2/3
• MRV-03-P-1/2/3

2）疊加式減壓閥 MBR/MBRV

• MBR-02-P2-K-L-20
• MBR-03-P2-K-L-20
• MBRV-02P
• MBRV-03P

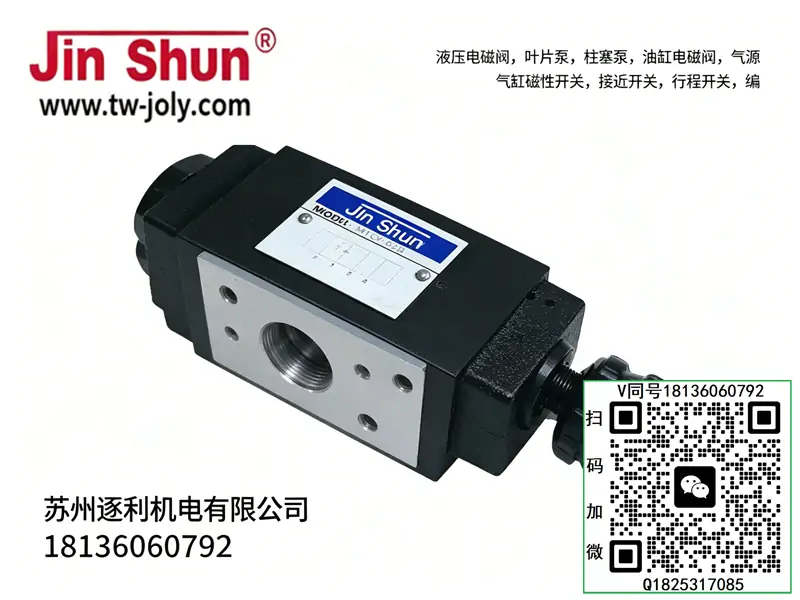

3）疊加式單向閥 MPC/MPCV

• MPC-02-A/B/W
• MPC-03-A/B/W
• MPCV-02W
• MPCV-03W

4）疊加式節流閥 MTC/MTCV

• MTC-02-W-K-20
• MTC-03-W
• MTCV-02W
• MTCV-03W

5）疊加式抗衡閥 MSCV

• MSCV-02-A/B
• MSCV-03-A/B

四、JINSHUN 壓力閥（溢流閥 / 減壓閥 / 順序閥）

1）溢流閥 RV 系列

• RV-06T-3
• RV-10T-3

2）減壓閥 MRA 系列

• MRA-03-2

3）順序閥 / 抗衡閥 HT/MHA 系列

• HT-10-A4
• MHA-03-C

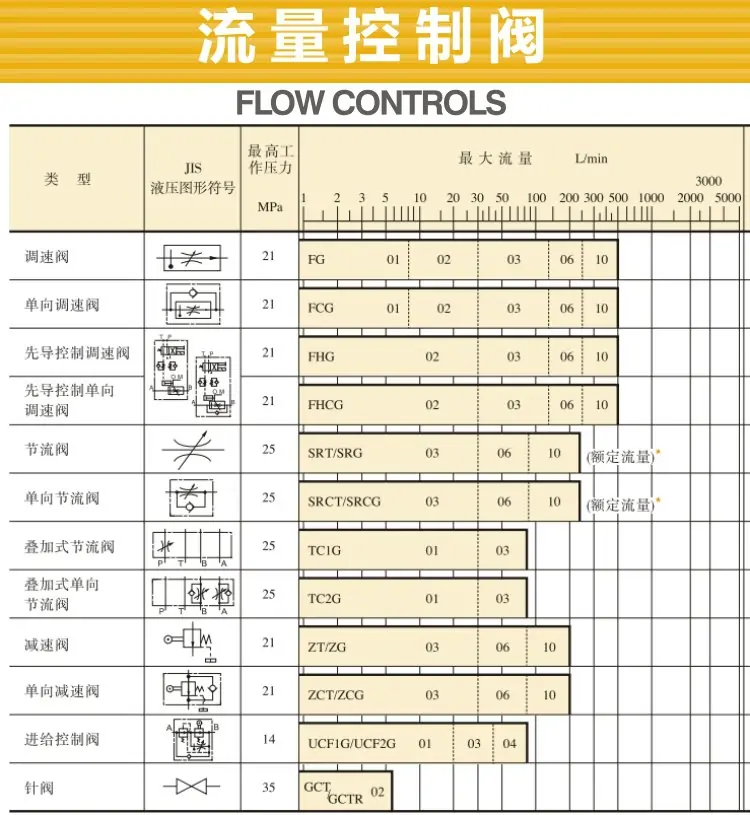

五、JINSHUN 單向閥 / 節流閥 / 流量閥

單向閥

• CIT-02/03/04/06

節流閥

• TV-02/03/04

單向節流閥

• TC-02/03/04

六、JINSHUN 風冷卻器

• AH0606A-220V
• AH0608A-220V
• AH1012A-220V

成套適配說明：日系標準02規格（NG6通徑）疊加式雙向液控單向閥，業內俗稱**液壓鎖**，和MRV-02P、MTC-02-W、MSCV-02A孔位100%兼容，共用M6固定螺栓疊加安裝，無需外接油管。用于水平油缸、垂直輕載油缸雙向零內泄保壓，是夾具、升降臺最常用保壓閥，和MSCV抗衡閥分工明確，嚴禁重載替代抗衡閥；僅適配全日系02疊加閥，不和力士樂閥混用。

一、型號逐位日系通用編碼釋義

• MPCV：Modular Pilot Control Valve 疊加式液控單向閥，內置兩組獨立錐面單向閥芯+先導控制活塞，屬于硬密封零內泄保壓元件，區別于順序結構的MSCV抗衡閥，無背壓調節功能
• 02：通徑代碼，NG6公稱通徑（1/4寸），額定通流35L/min，完全覆蓋HPV30油泵34L/min峰值流量
• W：油路控制代號，W=A、B雙向獨立液控鎖止；衍生型號A=僅A口鎖止、B=僅B口鎖止，W型是整機雙向保壓標配款
• 隱性默認參數：常規現貨無后綴，彈簧開啟壓力A口0.05MPa、B口0.35MPa；先導控制比1:3，最高工作壓力25MPa，外泄式內部控油，無需外接外泄油管
• 核心選型紅線：三者現場絕對不能混用。水平輕載→MPCV-02W雙向鎖止；垂直重載防抖動→MSCV-02A抗衡閥；單方向保壓→MPCV-02A單向液控鎖，混用會直接出現油缸下墜、滑移。

二、液壓&機械額定參數（全日系02閥統一對標）

• 承壓參數：殼體極限耐壓31.5MPa，長期額定工作壓力25MPa，略高于MRV-02P，短時沖擊承壓28MPa，適配系統21MPa常規高壓工況
• 流量參數：雙向額定通流35L/min，全開正向壓降僅0.07MPa，通流損耗極低，不會抬高系統空載壓力
• 先導控制參數：控制比1:3，解鎖所需最低控制壓力=負載壓力÷3；例如B口15MPa負載，僅需5MPa控制油即可解鎖，解鎖響應22ms
• 密封性能：整體硬質錐面密封，無滑閥間隙，常溫靜態保壓24h壓降≤0.1MPa，保壓能力優于MSCV抗衡閥，適合長時間靜置保壓
• 安裝規范：4顆M6內六角螺栓，對角鎖緊扭力13N·m，和全部日系02疊加閥扭力統一；墊片使用日系超薄丁腈疊加墊片，禁止力士樂墊片混用
• 介質工況：適配VG32/VG46抗磨液壓油，油溫-10~70℃，允許油液污染度NAS8級，配套系統25μm回油精密濾芯
• 背壓要求：內置內泄控油，T口回油背壓≤7MPa，背壓耐受優于MSCV外泄款，可直接并入公共回油管路

三、雙向油路完整動作邏輯（W型獨有）

1、油缸伸出（P→A進油，B→T回油）

A口正向油壓直接頂開A側單向閥芯，油液自由直通；同時A口分出先導控制油，推動B側先導活塞，強制打開B側單向閥芯，B口油液順利回油。伸出動作無節流、無額外背壓。

2、油缸縮回（P→B進油，A→T回油）

邏輯與伸出對稱：B口正向直通，同時B口先導油解鎖A側單向閥，A口順利回油，雙向換向互不干涉。

3、電磁閥中位斷電待機

兩側先導控制油同步泄壓，A、B兩側單向閥芯在彈簧+負載油壓雙重作用下強制閉合，**AB兩口同時鎖死**，無論油缸受正向、反向外力，都不會發生位移滑移，實現雙向剛性保壓。

四、日系全套02疊加閥標準疊裝順序（自上而下固定）

1. 第一層：4WE6電磁/4WMM6手動換向閥
2. 第二層：MTC-02-W雙向節流閥
3. 第三層：MPCV-02W雙向液控單向閥（液壓鎖）
4. 第四層：MRV-02P P口疊加溢流閥
5. 底層：日系02通徑油路集成塊
6. 疊裝補充：若同時需要重載防晃，將MPCV替換為MSCV-02A，二者安裝尺寸完全一致，直接原位互換無需改油路。

五、MPCV、MSCV、普通單向閥三者橫向?qū)Ρ?/h2>

閥型號	鎖止方向	有無調壓	負載穩定性	適用場景
MPCV-02W	A、B雙向鎖止	無調壓	靜止零漂移，動態易抖動	水平夾具、輕載垂直油缸、長時間保壓靜置
MSCV-02A	僅A口單向背壓鎖止	可手動背壓調壓	動態升降無抖動	垂直重載、長行程連續升降
S10P1.0直通單向閥	單方向機械鎖止	無調壓	無法對抗反向外力	管路防倒流、油泵保壓

六、現場調試標準化步驟

1. 油路泄壓：斷電按下?lián)Q向閥手動頂桿，排空AB腔殘壓，禁止帶壓拆解疊加閥，避免閥芯彈出損傷密封
2. 空載試運行：空載往復伸縮油缸3次，檢查換向是否卡頓、疊層是否滲油
3. 保壓測試：油缸伸出至目標位置，電磁閥斷電靜置30分鐘，觀測活塞桿位移，允許位移≤0.2mm即為合格
4. 故障微調：出現換向卡頓，拆解清洗先導活塞油泥，無需調節任何壓力參數（本閥無調壓旋鈕）

七、高頻現場故障排查

• 斷電后油缸緩慢回縮：錐面粘附鐵屑、閥芯閉合不到位；酒精沖洗AB側錐閥密封面，更換25μm精密回油濾芯
• 油缸換向抖動沖擊：先導控油節流孔堵塞、兩側解鎖不同步；疏通內置微小控油孔，空載低速磨合閥芯
• 疊層接觸面滲油：墊片裝反、螺栓扭力不均；墊片光滑面朝上，對角二次復緊至13N·m
• 低溫?zé)o法解鎖：油液粘度過高；冬季切換VG32低溫液壓油，預熱油溫至18℃以上再啟動

八、安裝維保硬性禁忌

• 體系混用禁忌：嚴禁和力士樂Z2FS6、4WE6疊加混搭，油孔錯位會導致先導控油失效，油缸永久無法換向
• 安裝順序禁忌：必須放在節流閥下方、溢流閥上方，節流閥后置會干擾控油油路，造成鎖止失靈
• 外力禁忌：禁止油缸帶超大沖擊負載，硬密封錐面受沖擊易拉傷，造成永久性內泄
• 維保周期：每1200小時清洗雙向錐閥芯與先導活塞，3500小時統一更換疊加墊片及內部O型圈，和同組02疊加閥同步維保
