成套適配說明：符合ISO4401國標板式溢流閥，底板與4WE6系列換向閥同規格通用，可并聯HPV-30/VP-20變量泵、4WE6E換向閥、EFBG比例閥液壓系統，作為系統主安全溢流、穩壓兩用閥，替代老式50T管式溢流閥，適配中高壓長時間保壓工況

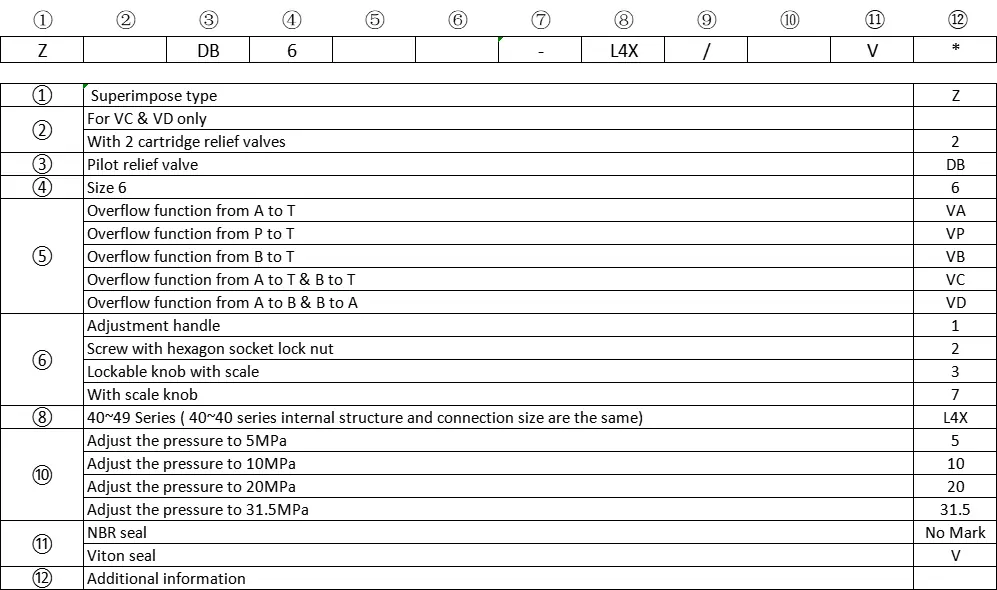

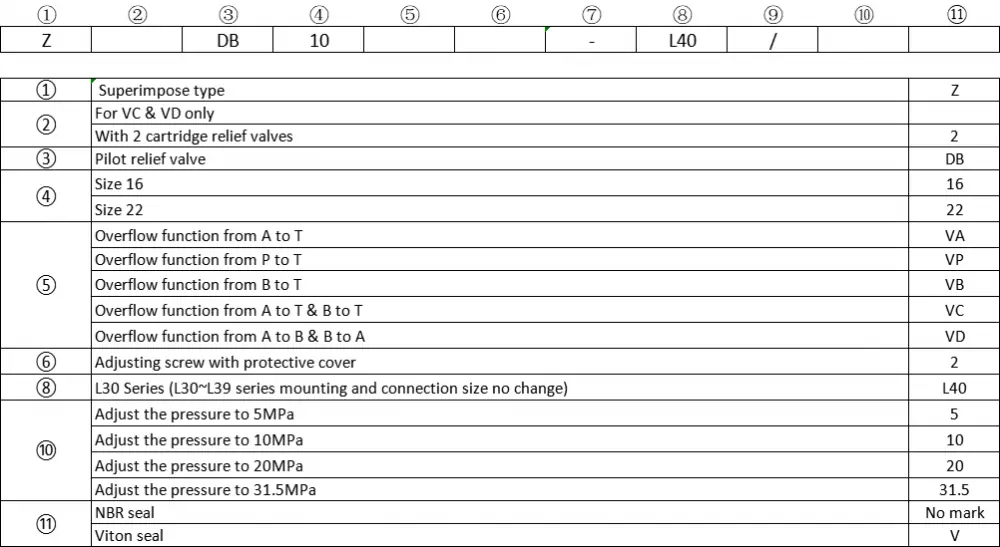

一、型號逐位國標釋義（零品牌通用編碼）

• DB：先導式內控溢流閥，分體先導閥芯+主閥芯復合結構，區別于直動溢流閥，穩壓精度更高、低壓溢流無嘯叫，適合流量大于20L/min油路
• 10：通徑規格代號，對應ISO4401-05標準板式安裝，公稱通徑10mm，底板孔距82×54mm，和EFBG-03、4WE6安裝空間兼容
• 1：閥芯結構代號，1型代表標準主閥芯開口，內泄漏量常規，適配連續溢流工況；區別于2型大開口閥芯（短時過載溢流專用）
• 50：調壓彈簧組別，行業固定標定調壓區間1.0~35MPa，屬于全域高壓彈簧，覆蓋本次所有24.5MPa以內系統壓力
• /1：泄油方式代號，1=內泄式，先導油內部匯入主回油口，無需單獨外接先導泄油管，布線最簡；后綴無標注為外泄式，需單獨接管
• 核心區分紅線：內泄DB10-1-50/1禁止高背壓使用，主回油背壓超過3MPa會直接導致壓力調不上、穩壓漂移，高背壓必須選用外泄版本DB10-1-50/2

二、液壓及機械額定參數

• 最高殼體承壓：35MPa，完全覆蓋EFBG-03-H 24.5MPa高壓系統，安全余量充足，可做系統終極安全防護閥
• 額定通流流量：120L/min，遠超HPV-30最大34L/min流量，全流量區間無節流震動、油溫溫升低
• 穩壓精度：壓力滯環≤1.8%，震動環境下壓力漂移≤±0.15MPa，優于50T直動溢流閥3倍
• 允許回油背壓：內泄版≤3MPa，外泄版≤10MPa；配合4WE6換向閥合流回油時，必須控制總管背壓≤2.5MPa
• 介質適配：ISO VG32/VG46抗磨礦物液壓油，工作油溫-20~70℃，標配NBR丁腈密封，油液污染度適配NAS8級
• 安裝參數：4顆M10內六角螺栓，標準鎖緊扭力32N·m，和EFBG-03扭力完全一致，工具通用；底板密封采用O型圈組合墊片

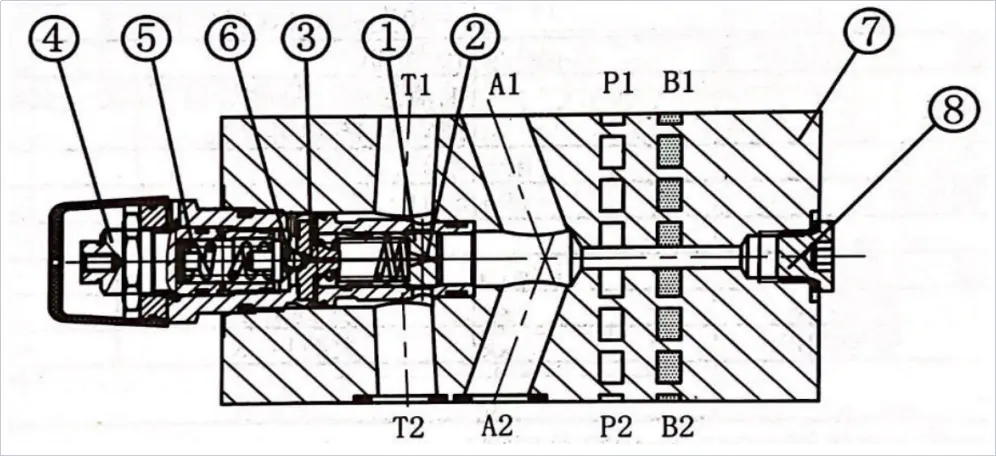

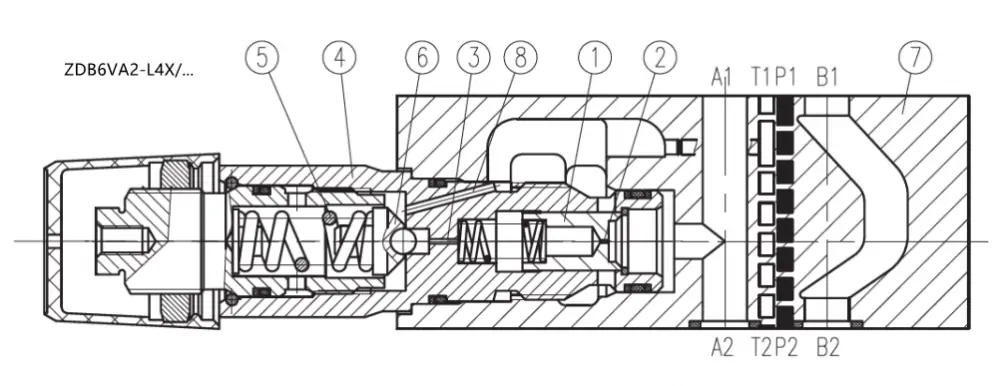

三、油路工作邏輯與標準安裝位置

3.1 標準油路排布（整套系統通用）

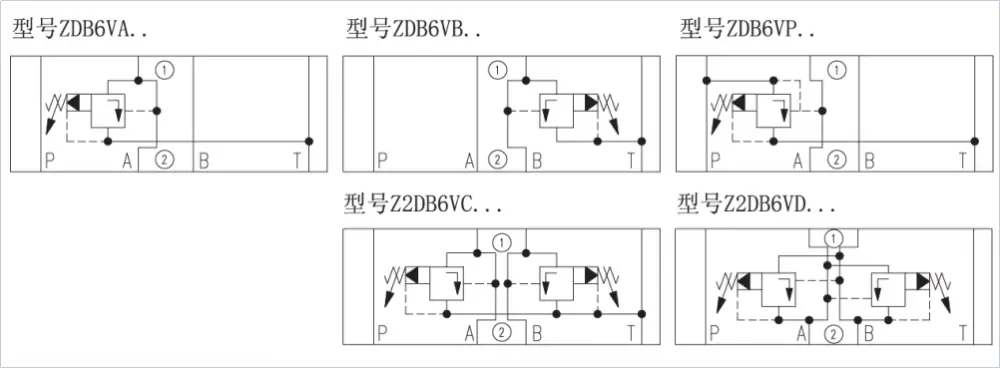

變量油泵出油口 → 分流兩路：一路接入4WE6E換向閥主油路、一路并聯DB10溢流閥進油口；DB10回油口并入4WE6回油總管回流油箱。內泄版本無需額外管路，安裝效率更高。

3.2 雙工作模式

• 穩壓模式：系統達到設定壓力，先導閥芯微量開啟，主閥芯小幅溢流，維持油路壓力恒定，適合長時間夾具保壓
• 過載保護模式：油缸卡死、負載超限，主閥芯全開，大流量快速泄壓，保護油泵、換向閥、高壓油管不爆裂

3.3 與4WE6E中位功能聯動邏輯

4WE6E中位P口卸荷時，DB10閥芯自動全關，零溢流、零能耗；換向閥換向帶壓工作時，DB10實時穩壓兜底，二者時序無沖突，不會出現換向壓力沖擊。

四、全系溢流閥橫向參數對比

五、現場標準化調壓步驟（規避壓力漂移）

1. 泄壓前置：設備斷電，手動按壓4WE6換向閥應急頂桿排空油路余壓，避免帶壓調壓損傷先導閥芯
2. 初始?xì)w零：松開DB10頂部鎖緊螺母，逆時針旋轉調壓螺桿至完全松弛，系統壓力歸零
3. 慢速升壓：?jiǎn)未涡D(zhuǎn)1/4圈，間隔35秒觀測壓力表，先導閥升壓滯后于直動閥，禁止快速猛調
4. 余量預留：系統設定壓力不超過32MPa，預留3MPa機械安全余量，防止彈簧疲勞失效
5. 鎖止復測：鎖緊螺母后空載運行10分鐘，復測壓力波動，波動超過0.2MPa需檢查回油背壓

六、高頻故障聯動排查（和換向閥聯動故障）

• 壓力調至上限依舊偏低：回油總管背壓超標、先導阻尼孔油泥堵塞；拆分DB10回油獨立接管、酒精沖洗0.7mm先導阻尼孔
• 換向瞬間壓力抖動：DB10調壓彈簧預緊力不足、油路進氣；微調螺桿增加預緊力、系統空載循環排氣
• 閥殼持續高溫：長期連續溢流、和比例閥時序沖突；優化程序縮短溢流時長，錯開比例調壓與換向動作
• 底板滲油：螺栓扭力不均、墊片偏移；對角二次均勻鎖緊，更換老化O型組合墊片

七、專屬安裝使用禁忌（現場高頻失誤）

• 安裝朝向：可任意角度安裝，但豎直正裝穩壓效果最優，傾斜安裝會導致先導閥芯偏磨，半年后出現壓力漂移
• 管路禁忌：內泄版本嚴禁和大流量4WE6閥共用細長回油管，管路壓降會抬高背壓，觸發調壓失效
• 維保要求：每1200小時清洗先導阻尼孔，和4WE6換向閥同步更換液壓油；高壓彈簧疲勞壽命4000小時，到期直接更換
• 配套邊界：不可與EFBG比例閥同時做主調壓，二者壓力邏輯沖突，僅可二選一，另一閥做備用安全閥
