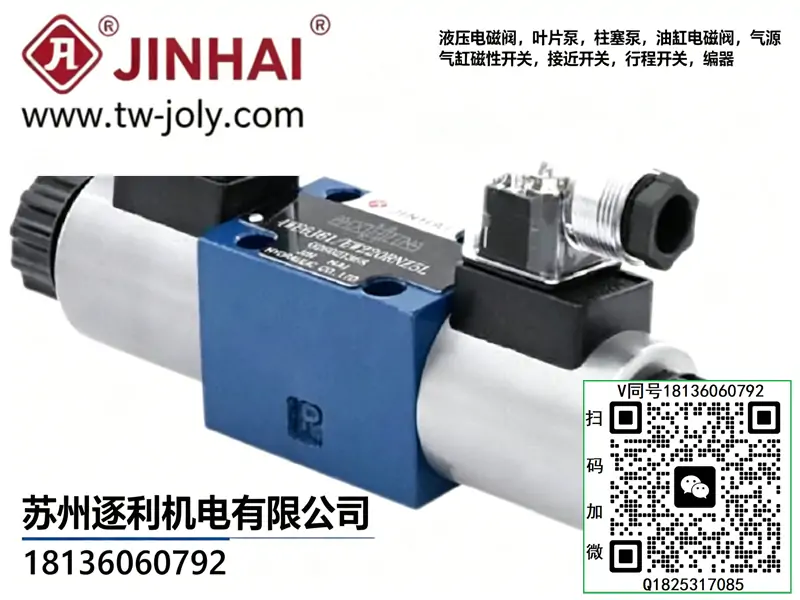

金海JINHAI液壓電磁閥4WE6E61/EG24NZ5L 4WE6E61/EW220RNZ5L 6D

一、JINHAI 變量葉片泵（VP 系列，低壓）

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

二、JINHAI 高壓葉片泵（HVP 系列）

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

三、JINHAI 齒輪泵（KCB/2CY/ZYB 系列）

KCB 鑄鐵齒輪泵

- KCB-18.3

- KCB-33.3

- KCB-55

- KCB-83.3

- KCB-135

2CY 高壓齒輪泵

- 2CY-1.08/2.5

- 2CY-2.1/2.5

- 2CY-3.1/2.5

- 2CY-5/2.5

ZYB 渣油齒輪泵

- ZYB-18.3

- ZYB-33.3

- ZYB-55

四、JINHAI 電磁換向閥（4WE 系列，力士樂型）

4WE6 通徑（6mm，24V/220V）

- 4WE6D61/CG24NZ5L

- 4WE6E61/CG24NZ5L

- 4WE6J61/CG24NZ5L

- 4WE6G61/CG24NZ5L

- 4WE6H61/CG24NZ5L

- 4WE6D61/EW220RNZ5L

- 4WE6E61/EW220RNZ5L

4WE10 通徑（10mm）

- 4WE10D33/CG24NZ5L

- 4WE10E33/CG24NZ5L

- 4WE10J33/CG24NZ5L

- 4WE10G33/CG24NZ5L

DSG 系列

- DSG-02-2B2-DL-24V/220V

- DSG-02-3C2-DL-24V/220V

- DSG-02-3C4-DL-24V/220V

- DSG-03-2B2-DL-24V/220V

- DSG-03-3C2-DL-24V/220V

WD-G 系列（鞋機專用）

- WD-G03-3C2-A2-N

- WD-G03-3C5-A2-N

- WD-G03-2B2-A2-N

五、JINHAI 手動換向閥（4WMM 系列）

- 4WMM6D50（彈簧復位）

- 4WMM6D50/F（鋼珠定位）

- 4WMM6Y50

- 4WMM6Y50/F

- 4WMM6H50

- 4WMM6H50/F

- 4WMM6G50

- 4WMM6G50/F

六、JINHAI 電液換向閥（4WEH 系列）

- 4WEH16C/24

- 4WEH16D/24

- 4WEH16Y/24

- 4WEH25C/24

- 4WEH25D/24

- 4WEH32C/24

- 4WEH32D/24

- 4WEH32Y/24

- 4WEH32C/220

- 4WEH32D/220

七、JINHAI 壓力閥（溢流閥 / 減壓閥 / 電磁溢流閥）

先導式溢流閥 DB/DBW 系列

- DB10B-1-50/31.5

- DB20B-1-50/31.5

- DB30B-1-50/31.5

- DBW10B-1-50/31.5/24V

- DBW20B-1-50/31.5/24V

- DBW30B-1-50/31.5/24V

- DBW10B-1-50/31.5/220V

- DBW20B-1-50/31.5/220V

先導式減壓閥 DR 系列

- DR10-1-50/31.5

- DR20-1-50/31.5

- DR30-1-50/31.5

電磁溢流閥 BSG 系列（油研型）

- BSG-03-2B2-D24

- BSG-03-3C2-D24

- BSG-06-2B2-D24

- BSG-10-2B2-D24

八、JINHAI 單向閥 / 節流閥

單向閥 S 系列

- S6A

- S6A/2

- S8A

- S8A/2

- S10A

- S10A/2

- S15A

- S15A/2

- S20A

節流閥 / 單向節流閥 DRV 系列

- DRV6

- DRV6/2

- DRV8

- DRV8/2

- DRV10

- DRV10/2

- DRV12

- DRV12/2

- DRV16

- DRV16/2

- DRV20

- DRV20/2

- DRV25

- DRV25/2

九、JINHAI 疊加閥（MRV/MBR/MPC/MFC）

疊加式溢流閥 MRV

- MRV-02-P-1/2/3

- MRV-03-P-1/2/3

疊加式減壓閥 MBR

- MBR-02-P-1/2/3

- MBR-03-P-1/2/3

疊加式單向閥 MPC

- MPC-02-W/A/B

- MPC-03-W/A/B

疊加式節流閥 MFC

- MFC-02-04/06/10

- MFC-03-04/06/10

成套適配說明：國標ISO03通徑濕式電磁換向閥，完美兼容HPV-30/VP-20變量泵、EFBG-03比例閥、EBG-03溢流閥液壓系統，可替換原有DSG-01/02系列換向閥，多用于高低壓混合自動化油路、高頻進給油缸，是市面通用性最強的歐式標準方向閥

一、型號逐位完整釋義（國標通用編碼，無品牌術語）

• 4：四通油路，包含壓力口P、回油口T、兩個工作口A/B，標準四通道閥芯結構
• W：濕式電磁鐵結構，閥芯與線圈浸沒在低壓油液內，換向噪音低、抗沖擊、線圈不易燒損，區別于干式電磁鐵
• E：閥芯中位機能代號，三位四通E型中位，行業通用油路定義
• 6：公稱通徑6mm（ISO4401-03標準底板），屬于中小流量通用通徑
• 61：閥芯結構版本，61系列優化閥芯配合間隙，內泄漏降低30%，適配比例調壓系統
• E：直流電磁鐵標識，適配內部穩壓驅動線圈
• G24：額定控制電壓DC24V，適配機床PLC直接輸出，無需額外電壓轉換
• N：電磁鐵內置防單向續流二極管，吸收線圈斷電反向電動勢，保護PLC輸出觸點
• Z5L：Z5防水接線盒、引線立式出線，IP65防護，出線角度豎直向上，自帶手動應急頂桿
• 關鍵區分：該閥為歐式ISO底板，和日系DSG-01/02底板完全不通用，不能原位互換，底板螺栓孔距、油口位置全部存在差異

二、液壓+電氣額定參數

• 公稱最高工作壓力：31.5MPa，全覆蓋EFBG-03-H（24.5MPa）高壓系統，壓力余量充足
• 額定通流流量：60L/min，遠超HPV-30滿負荷34L/min流量，全工況無節流嘯叫、溫升極低
• 允許回油背壓：≤10MPa，背壓耐受能力遠高于DSG系列，適配多路回油合流、背壓偏高的復雜油路
• 電氣參數：線圈額定功耗21W，線圈直流電阻84±3Ω；防護等級IP65，適用環境溫度-20~+60℃
• 換向響應時間：通電22ms、斷電26ms，換向沖擊小，無需加裝單向節流緩沖
• 油液適配：ISO VG32/VG46抗磨液壓油，油液粘度10~420mm2/s，允許油液污染度NAS9級
• 安裝規范：底板4顆M6內六角螺栓，標準鎖緊扭力13N·m，扭力過大會造成閥體內部形變卡閥

三、E型中位三路油路邏輯（斷電中位為核心）

1、左電磁鐵通電（閥芯右移）

油路連通：P→A、B→T；油缸無桿腔進油，油缸伸出/夾具夾緊

2、右電磁鐵通電（閥芯左移）

油路連通：P→B、A→T；油缸有桿腔進油，油缸縮回/夾具松開

3、雙線圈斷電中位（E型獨有特性）

油路連通：P口卸荷通T、A/B兩口封閉截止。油泵直接低壓卸荷，空載能耗極低；油缸兩腔封閉自鎖，不會下滑。

工況優勢：對比DSG-01-3C2，E型中位可以讓變量泵空載卸荷，解決比例閥系統長時間保壓油溫飆升的通病，節能散熱效果顯著

四、同系統換向閥橫向?qū)Ρ龋―SG VS 4WE6）

五、接線與安裝硬性規范

• 電氣互鎖：左右電磁鐵嚴禁同時通電，PLC必須做軟硬件雙重互鎖，同時通電會直接頂彎閥芯、燒毀線圈
• 接線防護：立式Z5L出線盒需將線纜向下彎折，避免雨水、油污順著線纜流入接線盒，杜絕短路
• 二極管作用：內置N型續流二極管，無需外接滅弧器，PLC輸出點無需額外保護，直接接線即可
• 底板密封：使用ISO03專用矩形組合密封墊，禁止裁切非標墊片，防止高壓內泄串油
• 手動頂桿：斷電泄壓后按壓，用于油路排氣、故障手動松夾，帶壓強行按壓會導致頂桿密封圈永久破損

六、比例油路配套使用要求（對接EFBG/EBG）

• 時序配合：換向閥動作超前比例調壓50ms，先完成油路換向，再調節系統壓力流量，避免換向瞬間壓力沖擊
• 回油管路：可與比例閥回油并管，最高耐受10MPa合流背壓，無需單獨鋪設回油管，簡化油路布局
• 卸荷聯動：設備待機時，雙線圈斷電進入中位卸荷，比例閥同步回落至低壓待機壓力，大幅降低系統溫升

七、高頻現場故障排查

• 中位油缸緩慢下墜：A/B口密封面磨損、閥芯輕微拉傷；拆解研磨閥芯，更換底板密封墊
• 換向卡頓、動作延遲：油液雜質堵塞閥芯周向節流槽；使用25μm回油濾芯過濾油液，拆解沖洗閥芯
• 線圈頻繁擊穿：電源電壓波動超±15%、地線虛接；加裝DC24V穩壓電源，單獨做信號接地
• 中位無法卸荷：閥芯卡滯、對中彈簧疲勞；更換對稱復位彈簧，清洗閥體內部油泥

八、維保周期與禁忌

• 維保周期：每1200小時拆解清洗閥芯，與EFBG比例閥同步維保，統一更換液壓油
• 安裝朝向：允許水平、豎直任意角度安裝，適配狹小機柜，通用性優于DSG系列
• 禁忌：禁止混用日系DSG底板、禁止使用大于32MPa的沖擊壓力，會導致閥體鑄造應力開裂
