唯冠WINNERWOEK變量葉片泵VPS-F-12-A VPS-F-15-B油泵 液壓泵
一、葉片泵系列（PVF / PVL / PVDP / PVDF）
PVF 單聯定量葉片泵
PVF-20-70-11, PVF-30-70-11, PVF-40-70-11
PVL 雙聯定量葉片泵
PVL12-31-47-FR, PVL2-65-FR
PVDP 變量葉片泵（單聯）
PVDP-3-70-3-7-11
PVDF 變量雙聯葉片泵
PVDF-30-70-30-70-11
二、齒輪泵系列（HGP 全系列）
HGP-1A 高壓齒輪泵
HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10
HGP-2A 高壓齒輪泵
HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10
HGP-3A 高壓齒輪泵
HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10
三、電磁換向閥（WE 系列）

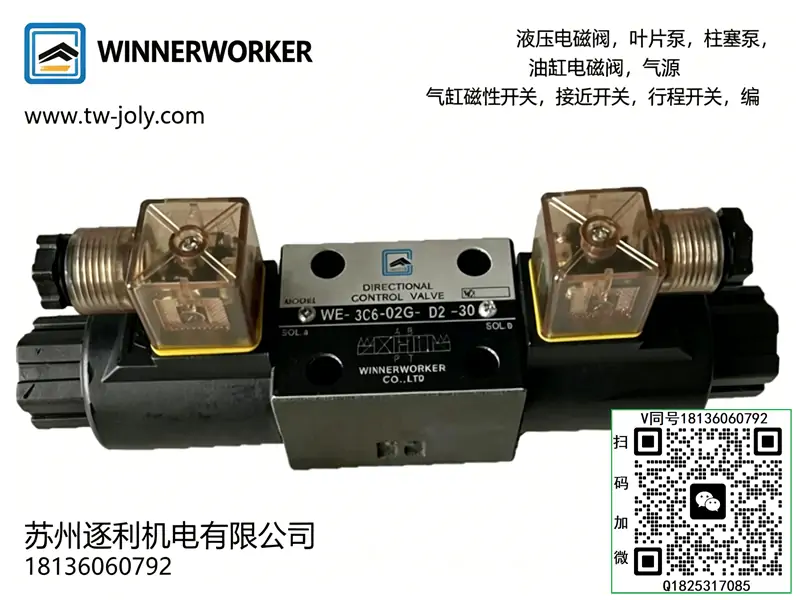

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30
四、溢流閥 / 電磁溢流閥（DB / DBW / BG）
DBW 電磁溢流閥
DBW-10G-2-D2-30, DBW-03G-3-D2-30
BG 溢流閥
BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A
五、疊加閥系列（MPC / MTC / MRV 等）
MPC 液控單向閥
MPC-02W-20
MTC 單向節流閥
MTC-02-A-K-20
MRV 疊加溢流閥
MRV-02P-3-30
六、壓力繼電器（DNM）
DNM-02P-250K-21B, DNM-02W-250K-21B-51H
七、其他常見閥型號（補充）
DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24
一、型號釋義
- VPS：低壓限壓式變量葉片泵系列
- F：安裝形式 / 結構規格代號
- 12：公稱排量 12mL/r
- A：旋轉方向、結構版本配置代號
二、結構組成
由泵體、轉子、葉片、定子偏心環、壓力反饋變量機構、調壓彈簧、壓力調節組件、前后端蓋、軸承、軸封及密封件組成；整體集成臥式結構，內置自動變量補償機構。
三、工作原理
電機帶動轉子旋轉，葉片靠離心力和液壓力緊貼定子內壁，形成密閉容腔完成吸油、壓油輸送；
設備空載輕載時，定子偏心量大，輸出大流量，執行元件快速動作；
系統壓力升至設定閾值，油壓推動變量機構改變定子偏心量，流量自動減小，進入高壓小流量保壓狀態，自適應匹配負載，自動節能穩壓。
四、核心技術參數
- 公稱排量：12mL/r
- 工作壓力：中低壓常規工況等級
- 適配轉速：900～1800r/min
- 基準工況轉速：1450r/min
- 適用介質：ISO VG32、VG46 抗磨液壓油
- 適用油溫：15℃～65℃
五、性能特點
- 負載自動變量，保壓工況流量降低，發熱量小、能耗低；
- 運行平穩，流量壓力脈動小，整機噪音低；
- 內部精密配合，內泄漏小，容積效率穩定；
- 自帶壓力限定保護，簡化液壓回路配置；
- 結構緊湊，拆裝簡單，維護便捷，適合長期連續運行。
六、安裝使用規范
- 按標識轉向運行，嚴禁反轉；
- 吸油管路密封嚴實、管徑適配，不得漏氣，防止吸空、異響、壓力波動；
- 油箱保持標準油位，吸油回路配置濾網，保證油液清潔度；
- 壓力調節從低壓逐步上調，禁止一次性調至高壓極限；
- 泵與電機同軸度校正到位，避免偏載磨損、軸封滲油；
- 定期更換液壓油及濾芯，防止雜質造成葉片卡滯、壓力失常。
七、適用工況
應用于中低壓液壓系統，作為小型液壓站動力源，適配機床、木工機械、輕工自動化設備、油壓工裝等需要快速進給與保壓循環的液壓油路。
