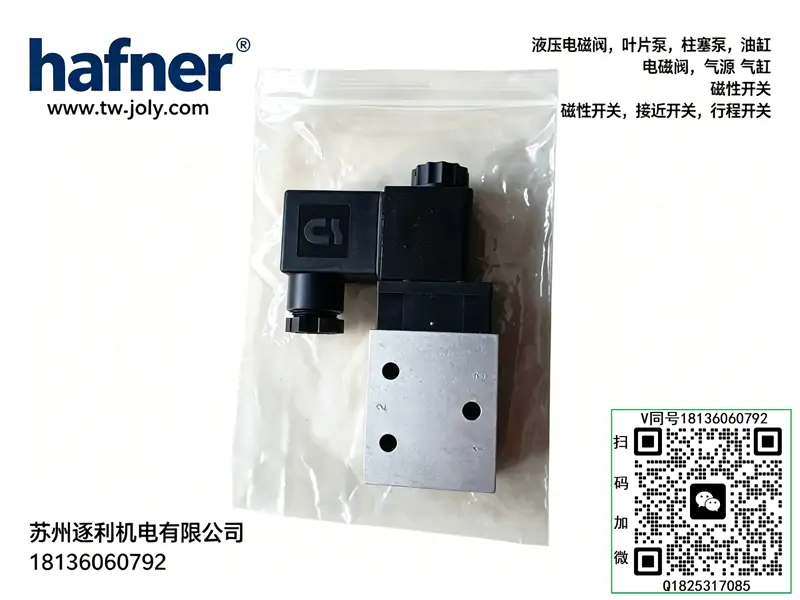

德國哈夫納HAFNER氣控閥P311121 P311101電磁閥

MH 系列（標準電磁閥，無 NAMUR 接口）

MH 210 501

MH 211 305-24DC

MH 211 305-230AC

MH 211 309-24DC

MH 211 309-230AC

MH 211 015

MH 310 101

MH 310 101 G

MH 310 121

MH 310 121 G

MH 310 121 NPT

MH 310 181

MH 310 501

MH 310 501 G

MH 310 701

MH 310 701 G

MH 310 701 G TT

MH 310 701 VES

MH 310 701 GNPT

MH 311 013

MH 311 015

MH 311 101

MH 311 101 G

MH 311 121

MH 311 305

MH 311 309

MH 311 701 G

MH 510 121

MH 510 501

MH 510 503

MH 510 701

MH 510 701 G

MH510 701G

MH510 701G 24VDC

MH 520 101 G

MH 520 121 G

MH 520 121 VES

MH 520 501 G

MH 520 503

MH 520 701 G

MH 531 101 G

MH 531 121 G

MH 531 501 G

MH 531 701 G

MH 532 101 G

MH 532 121 G

MH 532 501 G

MH 532 701 G

MH 533 101 G

MH 533 121 G

MH 533 501 G

MH 533 701 G

MNH 系列（NAMUR 接口電磁閥，帶手動旋鈕）

MNH 310 701

MNH 310 711

MNH 310 121

MNH 311 101

MNH 311 121

MNH 311 701

MNH 350 710

MNH 510 121

MNH 510 701

MNH 510 701 01

MNH 510 701 220V

MNH 510 701 24V

MNH 510 701 KES DC24V

MNH 510 711

MNH 510 711 Exm

MNH 510 711 O.S

MNH 511 701

MNH 511 711

MNH 520 701

MNH 520 701 KES

MNH 520 701 TT

MNH 531 701

MND 系列（NAMUR、雙線圈、無手動旋鈕）

MND 510 701

MNK 系列（低功耗 1.8W）

MNK 510 701

MNK 511 701

MNK 310 701

MNK 311 701

MNK 520 701

MOH 系列（直動式、常閉為主）

MOH 310 701 G

MOH 311 121 G

MOH 311 181

MOH 311 501 G

MOH 311 701 G

MEH 系列（高端、大流量、長壽命）

MEH 511 101 G

MEH 511 121 G

MEH 511 501 G

MEH 511 701 G

MEH 521 101 G

MEH 521 121 G

MEH 521 501 G

MEH 521 701 G

MD / MOD 系列（底座安裝閥、閥島用）

MD 310 401

MD 310 403

MD 510 401

MOD 310 403

P 系列（底座安裝、大流量）

P310 501

P531 101

P531 121

P531 801

DRN 系列（氣動操作閥）

DRN 5 601

DRN 5 611

線圈 / 附件型號

MA-22-LED

MA22230AC

ST22

T102F

41010.029

MH532704EDS

一、型號編碼釋義

• P311：系列規格代號，二位三通 直動式 緊湊型電磁閥
• 121：配置代碼含義： 常閉型、直動結構、G1/8 接口、引線式線圈、標準密封配置
• 整體定位：二位三通 單線圈彈簧常閉 直動式電磁閥

二、結構型式

整體為柱塞直動式結構，無先導氣路：

• 閥體：精密鋁合金鍛壓殼體，陽極氧化防腐
• 閥芯：不銹鋼柱塞式閥芯，耐磨損、抗雜質卡滯
• 密封：一體式耐油橡膠密封，低泄漏、耐老化
• 復位：內置精密壓簧，復位精準無偏移
• 線圈：封閉式塑封線圈，絕緣等級高、防潮防塵
• 安裝：側面底座螺絲固定，可單體獨立安裝

三、工作原理

斷電常態（常閉）

彈簧頂緊柱塞，進氣口封閉，工作口與排氣口連通，后端執行器泄壓復位。

通電動作

電磁吸力拉動柱塞上行，進氣口與工作口導通，排氣口關閉，向外供氣、驅動單作用元件動作。

斷電即刻復位

線圈失電，彈簧立刻推回柱塞，切斷進氣、自動泄壓回常態。

四、核心技術參數

• 功能形式：二位三通、單線圈、彈簧常閉
• 結構方式：直動式（零壓力可啟動）
• 接口規格：G1/8
• 工作壓力范圍：0～0.8 MPa
• 適用介質：潔凈壓縮空氣、低壓清水、稀液壓油
• 過濾要求：≥40μm 過濾凈化
• 環境及介質溫度：-10℃ ～ +70℃
• 常用電壓：DC24V、AC220V
• 線圈功耗：DC 約 2.5W，AC 約 4.5VA
• 防護等級：IP64
• 響應速度：毫秒級快速通斷，無先導延遲

五、性能特點

1. 直動零壓啟動，無需起始工作壓力，真空、微壓工況都能用；
2. 體積小巧結構緊湊，適合狹小設備空間安裝；
3. 柱塞硬密封結構，泄漏量小、抗粉塵雜質能力強；
4. 塑封線圈防潮耐震，適合車間潮濕、震動工況；
5. 單作用回路專用，控制簡單、故障率低、維護省心。

六、典型應用

• 單作用氣缸、氣動夾緊裝置通斷控制
• 真空吸盤、真空發生器氣路切換
• 小型設備吹氣、噴射、除塵氣路開關
• 輕工機械、電子自動化、工裝夾具控制回路
• 小型液壓潤滑油路簡易通斷控制

七、安裝使用注意

1. 介質必須過濾除水，避免雜質卡住柱塞閥芯；
2. 可任意角度安裝，優先線圈朝上，防止積水滲入；
3. 嚴格匹配額定電壓，避免電壓偏高燒線圈；
4. 排氣口可加裝消音器，降噪同時防止灰塵進入閥體內；
5. 長期連續工況建議定期排水清理氣源處理元件。
