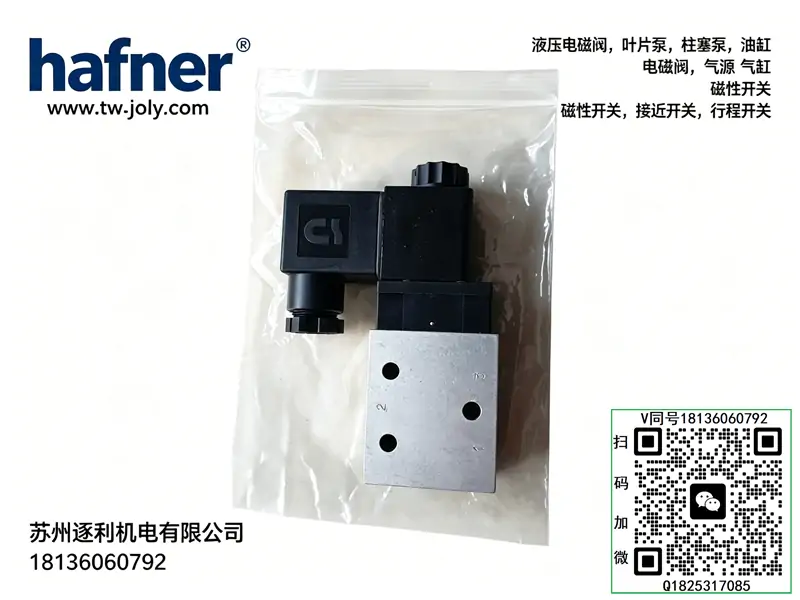

德國HAFNER哈夫納電磁閥MEH 511 501 MNH510701 MND510 701

MH 系列（標準電磁閥，無 NAMUR 接口）

MH 210 501

MH 211 305-24DC

MH 211 305-230AC

MH 211 309-24DC

MH 211 309-230AC

MH 211 015

MH 310 101

MH 310 101 G

MH 310 121

MH 310 121 G

MH 310 121 NPT

MH 310 181

MH 310 501

MH 310 501 G

MH 310 701

MH 310 701 G

MH 310 701 G TT

MH 310 701 VES

MH 310 701 GNPT

MH 311 013

MH 311 015

MH 311 101

MH 311 101 G

MH 311 121

MH 311 305

MH 311 309

MH 311 701 G

MH 510 121

MH 510 501

MH 510 503

MH 510 701

MH 510 701 G

MH510 701G

MH510 701G 24VDC

MH 520 101 G

MH 520 121 G

MH 520 121 VES

MH 520 501 G

MH 520 503

MH 520 701 G

MH 531 101 G

MH 531 121 G

MH 531 501 G

MH 531 701 G

MH 532 101 G

MH 532 121 G

MH 532 501 G

MH 532 701 G

MH 533 101 G

MH 533 121 G

MH 533 501 G

MH 533 701 G

MNH 系列（NAMUR 接口電磁閥，帶手動旋鈕）

MNH 310 701

MNH 310 711

MNH 310 121

MNH 311 101

MNH 311 121

MNH 311 701

MNH 350 710

MNH 510 121

MNH 510 701

MNH 510 701 01

MNH 510 701 220V

MNH 510 701 24V

MNH 510 701 KES DC24V

MNH 510 711

MNH 510 711 Exm

MNH 510 711 O.S

MNH 511 701

MNH 511 711

MNH 520 701

MNH 520 701 KES

MNH 520 701 TT

MNH 531 701

MND 系列（NAMUR、雙線圈、無手動旋鈕）

MND 510 701

MNK 系列（低功耗 1.8W）

MNK 510 701

MNK 511 701

MNK 310 701

MNK 311 701

MNK 520 701

MOH 系列（直動式、常閉為主）

MOH 310 701 G

MOH 311 121 G

MOH 311 181

MOH 311 501 G

MOH 311 701 G

MEH 系列（高端、大流量、長壽命）

MEH 511 101 G

MEH 511 121 G

MEH 511 501 G

MEH 511 701 G

MEH 521 101 G

MEH 521 121 G

MEH 521 501 G

MEH 521 701 G

MD / MOD 系列（底座安裝閥、閥島用）

MD 310 401

MD 310 403

MD 510 401

MOD 310 403

P 系列（底座安裝、大流量）

P310 501

P531 101

P531 121

P531 801

DRN 系列（氣動操作閥）

DRN 5 601

DRN 5 611

線圈 / 附件型號

MA-22-LED

MA22230AC

ST22

T102F

41010.029

MH532704EDS

一、型號編碼解讀

• MEH：系列代號，二位五通、內部先導、緊湊型氣動電磁閥
• 511：閥體規格，5/2 通、標準通徑、加強型密封
• 501：配置代碼，單線圈彈簧復位、G1/8 接口、底板安裝、帶手動操作 整體：二位五通?單線圈?彈簧復位?內部先導式電磁閥

二、結構型式

• 閥體：壓鑄鋁合金（陽極氧化），輕量、防腐、抗粉塵
• 閥芯：精密滑柱式，低摩擦、抗卡滯、高頻壽命長
• 密封：NBR 丁腈橡膠（可選 HNBR），耐老化、微泄漏小
• 驅動：單電磁線圈 + 復位彈簧，內置先導氣路
• 操作：自帶手動按壓調試鈕（斷電強制換向）
• 安裝：標準底板式（G1/8），可單裝或匯流板集成
• 尺寸：寬約17.8mm，重量約190g

三、工作原理

1. 斷電常態（彈簧位）

彈簧推閥芯至初始位，氣路：P→A 通、B→排氣，雙作用氣缸縮回。

2. 通電換向（工作位）

線圈得電，先導氣驅動主閥芯換位，氣路：P→B 通、A→排氣，氣缸伸出。

3. 斷電復位

線圈失電，彈簧自動復位，氣路回到初始狀態。

四、核心技術參數

• 功能：二位五通（5/2）、單線圈彈簧復位（單穩態）
• 接口：G1/8 管螺紋
• 通徑：5mm
• 流量：600 L/min（6bar）
• 工作壓力：0.25～0.8MPa（2.5～8bar）
• 控制方式：內部先導式（無需外部控制氣）
• 介質：潔凈壓縮空氣（40μm 過濾，無油 / 微油通用）
• 溫度：-5℃～+50℃（環境 / 介質）
• 電壓：DC24V（1.5W）、AC220/230V（5VA）
• 防護：IP65（防塵防水，工業標準）
• 響應：開≈10ms、關≈28ms，高頻穩定
• 壽命：≥5000 萬次（標準工況）

五、性能特點

1. 緊湊大流量：17.8mm 窄閥體，600L/min 流量，體積小、流量足
2. 低壓可靠換向：內部先導，0.25MPa即可穩定動作，不卡閥、不串氣
3. 高耐用密封：NBR/HNBR 復合密封，耐磨抗老化，漏氣率低
4. 低功耗低溫升：DC 僅 1.5W，適合長期通電，線圈不易燒毀
5. 安裝靈活：任意角度安裝，底板 / 匯流板通用
6. 手動調試便捷：自帶手動按鈕，斷電可強制換向，調試檢修高效

六、適用場景

• 自動化設備：雙作用氣缸夾緊、升降、移栽、擺動控制
• 通用機械：機床、包裝、木工、橡塑機械氣動回路
• 電子 / 輕工：小型氣動執行器、工裝夾具、氣動閘門
• 中小流量系統：標準 5/2 通主控閥，替代通用性強

七、使用注意事項

1. 進氣前端必裝氣源三聯件（過濾 / 調壓 / 除水），防雜質卡閥芯
2. 接口連接：P 接氣源，A/B 接氣缸，排氣口建議裝消聲器降噪
3. 供電：嚴格匹配額定電壓，波動≤±10%，防線圈過熱燒毀
4. 安裝：避免線圈長期朝下，防水積塵；緊固扭矩≤0.8Nm
5. 維護：定期檢查濾芯，每 6 個月清潔閥芯，延長密封與閥體壽命
