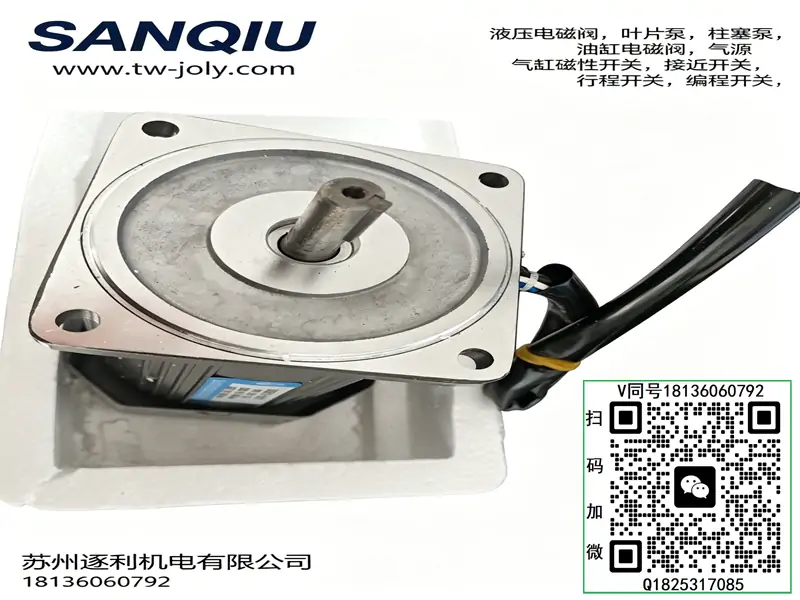

SANQIU 5GN-180K 減速箱 適配 6W-120W 馬達 微型齒輪減速頭

下面給你整理一份可直接存為 Word 的 SANQIU（三秋電機）完整型號匯總文檔（按系列分類，覆蓋常見全部型號）。

SANQIU（三秋電機）全型號匯總文檔

品牌：SANQIU（三秋電機）
主營：小型交流減速電機、調速電機、齒輪減速機、直流電機

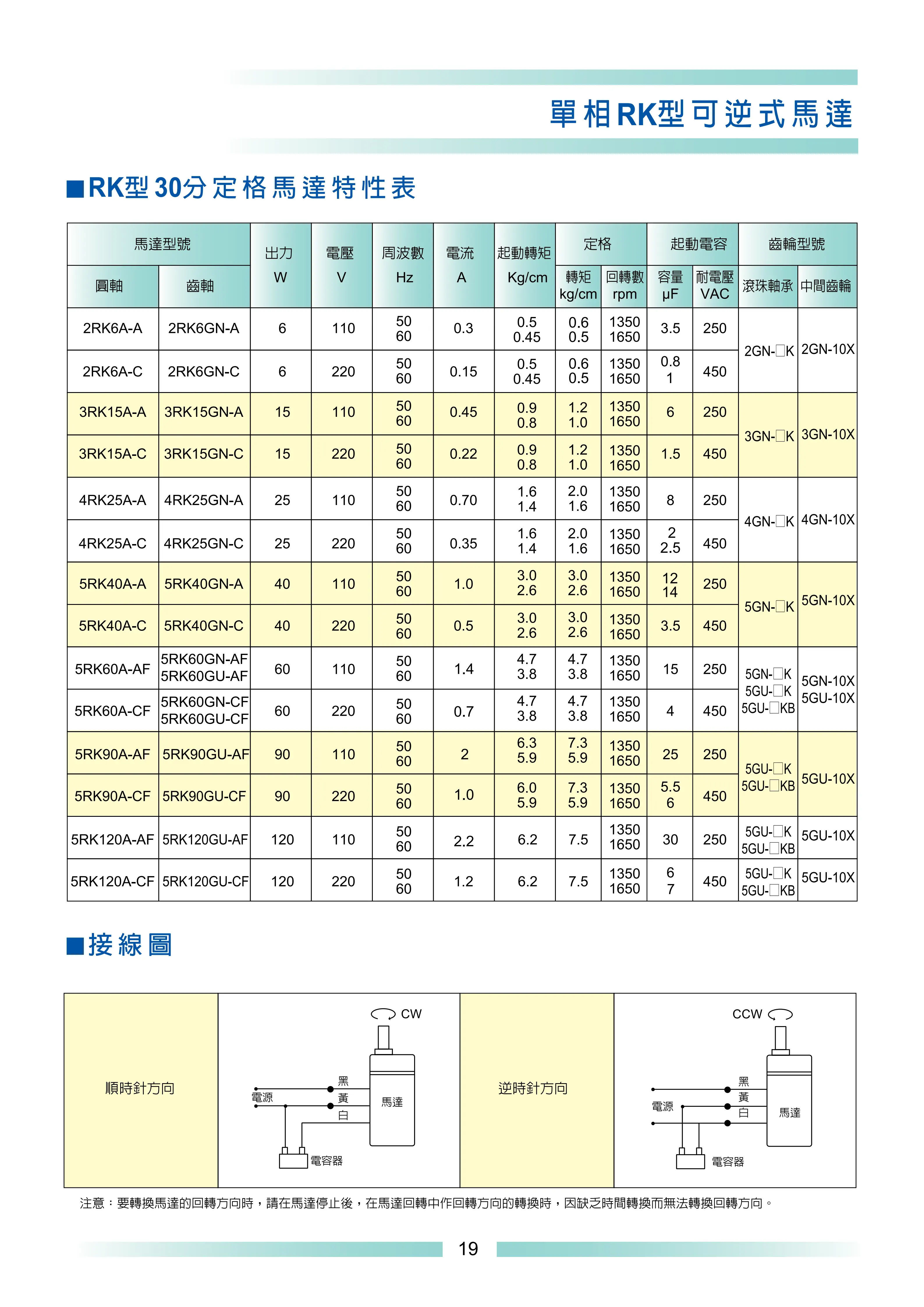

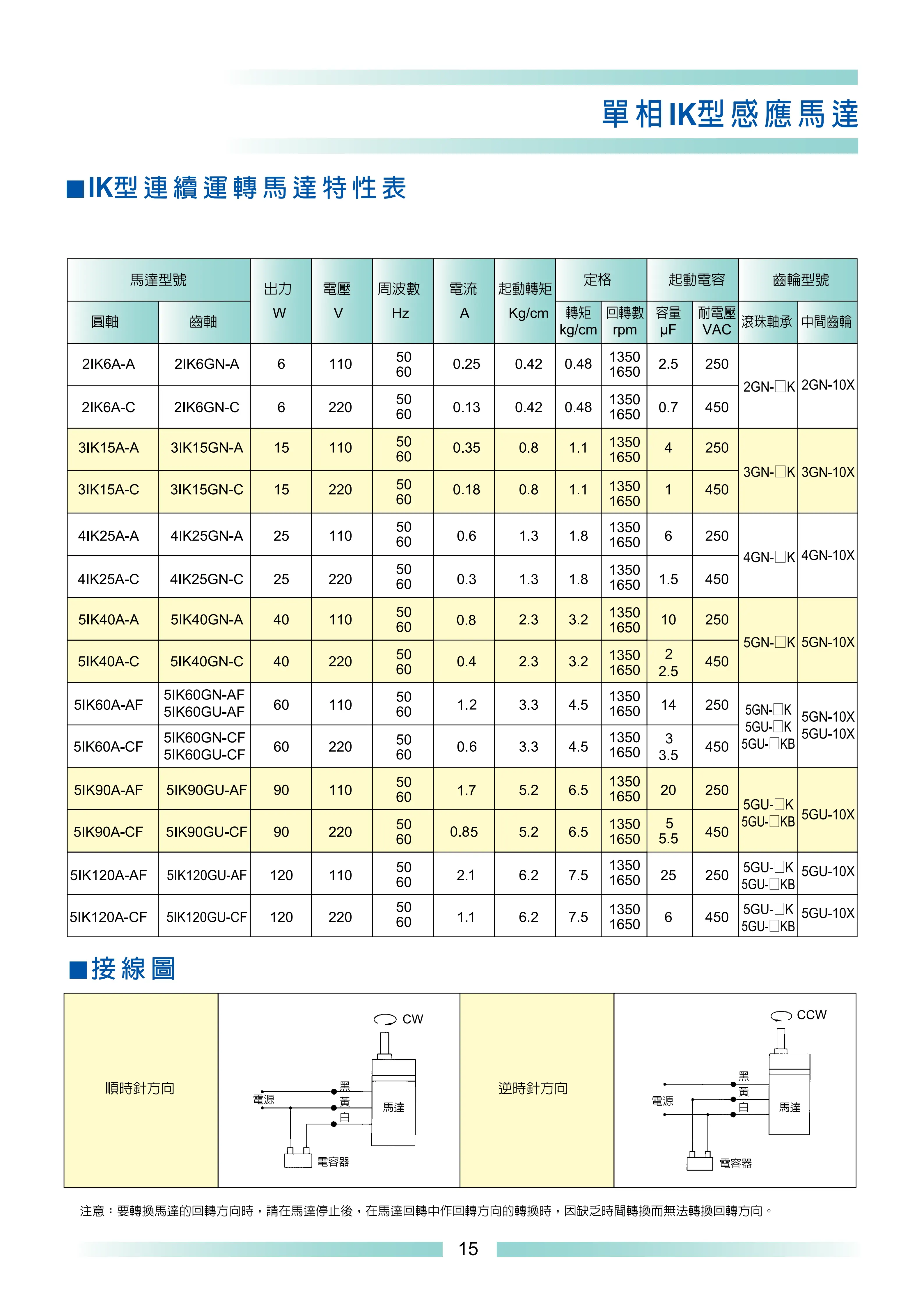

一、單相減速電機（IK 系列，110V/220V）

2IK 系列（6W）

• 2IK6GN?C、2IK6GN?M、2RK6GN?A、2RK6GN?C、2RK6GN?M
• 2GN3?1800K（減速箱）

3IK 系列（15W）

• 3IK15GN?A、3IK15GN?C、3IK15GN?M
• 3RK15GN?A、3RK15GN?C、3RK15GN?M
• 3GN3?1800K（減速箱）

4IK 系列（25W）

• 4IK25GN?A、4IK25GN?C、4IK25GN?M
• 4RK25GN?A、4RK25GN?C、4RK25GN?M
• 4GN3?1800K（減速箱）

5IK 系列（40W/60W/90W/120W）

• 5IK40GN?A、5IK40GN?C、5IK40GN?M
• 5IK60GN?A、5IK60GN?C、5IK60GN?M
• 5IK90GN?A、5IK90GN?C、5IK90GN?M
• 5IK120GN?A、5IK120GN?C、5IK120GN?M
• 5RK40GN?A、5RK40GN?C、5RK40GN?M
• 5RK60GN?A、5RK60GN?C、5RK60GN?M
• 5RK90GN?A、5RK90GN?C、5RK90GN?M
• 5RK120GN?A、5RK120GN?C、5RK120GN?M
• 5GN3?1800K、5GN5K、5GN10K、5GN15K、5GN20K、5GN30K、5GN50K、5GN60K、5GN75K、5GN100K、5GN120K、5GN150K、5GN180K（減速箱）

6IK 系列（140W/180W/200W）

• 6IK140GN?A、6IK140GN?C、6IK140GN?M
• 6IK180GN?A、6IK180GN?C、6IK180GN?M
• 6IK200GN?A、6IK200GN?C、6IK200GN?M
• 6RK140GN?A、6RK140GN?C、6RK140GN?M
• 6RK180GN?A、6RK180GN?C、6RK180GN?M
• 6RK200GN?A、6RK200GN?C、6RK200GN?M
• 6GN5K、6GN10K、6GN15K、6GN20K、6GN30K、6GN50K、6GN60K、6GN75K、6GN100K、6GN120K、6GN150K、6GN180K（減速箱）

二、調速電機（GU 系列，帶調速器）

5IK?GU 系列

• 5IK90GU?A、5IK90GU?C、5IK90GU?M
• 5IK120GU?A、5IK120GU?C、5IK120GU?M
• 5RK90GU?A、5RK90GU?C、5RK90GU?M
• 5RK120GU?A、5RK120GU?C、5RK120GU?M

6IK?GU 系列

• 6IK140GU?A、6IK140GU?C、6IK140GU?M
• 6IK180GU?A、6IK180GU?C、6IK180GU?M
• 6IK200GU?A、6IK200GU?C、6IK200GU?M
• 6RK140GU?A、6RK140GU?C、6RK140GU?M
• 6RK180GU?A、6RK180GU?C、6RK180GU?M
• 6RK200GU?A、6RK200GU?C、6RK200GU?M

三、三相減速電機（TK 系列，220V/380V）

3TK 系列（15W）

• 3TK15GN?A、3TK15GN?C

4TK 系列（25W）

• 4TK25GN?A、4TK25GN?C

5TK 系列（40W/60W/90W/120W）

• 5TK40GN?A、5TK40GN?C
• 5TK60GN?A、5TK60GN?C
• 5TK90GN?A、5TK90GN?C
• 5TK120GN?A、5TK120GN?C

6TK 系列（140W/180W/200W）

• 6TK140GN?A、6TK140GN?C
• 6TK180GN?A、6TK180GN?C
• 6TK200GN?A、6TK200GN?C

四、剎車電機（帶斷電剎車）

5IK?RGN 系列

• 5IK90RGN?CF、5IK120RGN?CF
• 5RK90RGN?CF、5RK120RGN?CF

6IK?RGN 系列

• 6IK140RGN?CF、6IK180RGN?CF、6IK200RGN?CF
• 6RK140RGN?CF、6RK180RGN?CF、6RK200RGN?CF

5IK?RGU 系列（剎車 + 調速）

• 5IK90RGU?CF、5IK120RGU?CF
• 5RK90RGU?CF、5RK120RGU?CF

6IK?RGU 系列（剎車 + 調速）

• 6IK140RGU?CF、6IK180RGU?CF、6IK200RGU?CF
• 6RK140RGU?CF、6RK180RGU?CF、6RK200RGU?CF

五、直流電機（DC 12V/24V）

24V 直流減速電機

• 24V?10W、24V?25W、24V?40W、24V?60W、24V?90W、24V?120W
• 配套減速箱：3GN/4GN/5GN/6GN 系列

六、常用減速箱速比（GN 系列）

• 3GN：3K、5K、10K、15K、20K、30K、50K
• 4GN：5K、10K、15K、20K、30K、50K
• 5GN：5K、10K、15K、20K、30K、50K、60K、75K、100K、120K、150K、180K
• 6GN：5K、10K、15K、20K、30K、50K、60K、75K、100K、120K、150K、180K

型號命名規則（便于你自查）

• 2/3/4/5/6：電機尺寸（2=6W，3=15W，4=25W，5=40–120W，6=140–200W）
• IK：單相；RK：單相可逆；TK：三相
• GN：普通；GU：調速；RGN：剎車；RGU：剎車 + 調速
• A：110V；C：220V；M：220V/380V
• 末尾 K：減速比；CF：剎車；UF：帶風扇

一、型號逐位釋義（和5IK電機全系通用編碼）

• 5：適配5系列電機法蘭，匹配5IK/5RK全系90mm方形法蘭電機，完美原配5IK40GN-Y，無需轉接墊片
• GN：第一代標準直齒平行軸減速箱，齒輪為碳素鋼直齒，區別于斜齒GH靜音款，承載力更強、耐沖擊
• 180：額定減速比1:180，電機輸入180圈，輸出軸轉動1圈，屬于5GN系列超大速比
• K：軸端標準鍵槽輸出，輸出軸直徑12mm，自帶4mm平鍵，無防滑螺絲預留孔（原廠標配規格）
• 搭配說明：5IK40GN-Y（40W變頻電機）+5GN-180K是自動化低速推送、轉盤分度標準組合，禁止搭配25W電機，扭矩不足會打滑掃齒

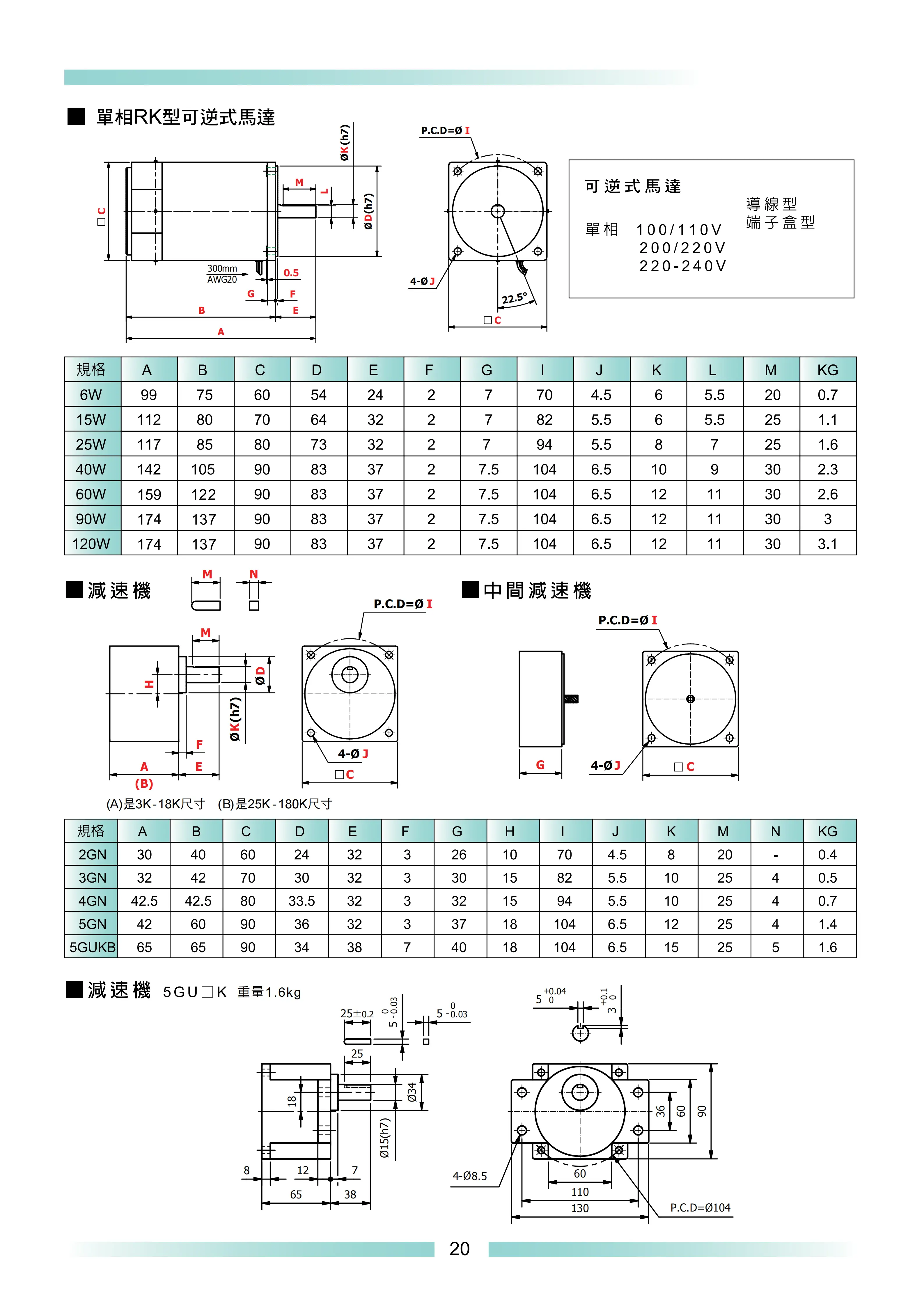

二、機械尺寸&外觀參數

• 輸入軸孔徑：12mm，和5系列電機輸出軸完全過盈配合，直接對插鎖緊頂絲
• 輸出軸規格：Φ12mm，軸長28mm，鍵槽4×4mm，適配同步輪、聯軸器、曲柄連桿
• 外形尺寸：法蘭90×90mm，箱體總長82mm，屬于加長三級齒輪組箱體（180K為三級減速，100K以內為二級）
• 安裝孔位：四角M8通孔，孔距70mm，和5IK電機安裝底板通用，互換無需改孔

三、滿載轉速、扭矩（搭配5IK40GN-Y實測數據）

• 電機輸入轉速：50Hz滿載1320r/min
• 減速后輸出轉速：7.3r/min（每分鐘7.3轉），極低速穩定輸出，無慣性滑行
• 額定輸出扭矩：22.5N·m，瞬時最大沖擊扭矩31N·m，超出直接斷齒
• 容許徑向負載：85N（輸出軸中心50mm位置），禁止單側懸臂重載
• 容許軸向負載：45N，禁止輸出軸承受軸向頂壓

四、內部結構與潤滑參數

• 齒輪級數：三級直齒減速，一級1:12、二級1:12、三級1:1.25，逐級降噪減速
• 齒輪材質：20Cr滲碳淬火合金鋼，齒面硬度HRC58-62，耐磨抗咬合
• 箱體材質：壓鑄鋁合金，輕量化、散熱快，不變形
• 潤滑脂型號：原廠鋰基極壓潤滑脂，填充量箱體60%，終身免換油，無需后期補脂
• 軸承配置：輸入側深溝球軸承、輸出側雙軸承，抵抗低速偏心負載

五、配套電機適配對照表

六、現場安裝規范

• 裝配鎖緊：電機插入減速箱后，對角鎖緊兩顆M4頂絲，頂絲對準電機軸平面，扭力1.2N·m，扭力過大擠壓電機軸變形
• 安裝姿態：允許水平、豎直正裝；禁止倒置長期安裝，倒置潤滑脂偏移，齒輪單側缺油磨損
• 同軸要求：外接負載同軸度≤0.1mm，180K大速比齒輪間隙極小，偏心立刻出現異響卡頓
• 變頻調速下限：搭配5IK40GN-Y最低調速25Hz，低于25Hz齒輪攪拌潤滑脂發熱嚴重

七、專屬注意事項（180K大速比獨有問題）

• 回程間隙：空載回程間隙7°，屬于三級齒輪正常誤差，無法消除，高精度分度場景不能使用
• 啟停延時：大速比內部齒輪間隙大，電機啟停存在0.2s動作滯后，程序需要預留延時
• 禁止頻繁正反轉：每分鐘反轉≤2次，頻繁換向會快速磨損三級末級齒輪，是大速比減速箱頭號損壞原因
• 散熱要求：低速運行散熱極差，環境溫度＞40℃必須加裝散熱風扇

八、高頻故障排查

• 運轉咔咔異響：頂絲松動、齒輪潤滑脂干涸、同軸偏心；重新鎖緊頂絲、返廠補脂、校正負載同軸度
• 輸出軸打滑空轉：電機軸磨損、輸入軸內孔打滑；更換電機輸入軸或整套減速箱
• 箱體異常發燙：長期低頻運行、負載卡死；上調變頻器頻率、排查機械卡滯
• 漏油：箱體端面密封膠老化、透氣孔堵塞；疏通頂部透氣孔，端面重新打密封膠
