電動機C10-43BO CO3-43BO HEGU MOTOR CO,LTD油泵電機

一、標準內插式油壓電機（C 系列，4 極，臥式）

1）C01 系列（0.75kW / 1HP）

• C01-43B0（標準）
• C01-43BO（帶油泵法蘭）

2）C02 系列（1.5kW / 2HP）

• C02-43B0
• C02-43BO

3）C03 系列（2.2kW / 3HP）

• C03-43B0
• C03-43BO

4）C04 系列（3.7kW / 5HP）

• C04-43B0
• C04-43BO

5）C05 系列（5.5kW / 7.5HP）

• C05-43B0
• C05-43BO

6）C07 系列（7.5kW / 10HP）

• C07-43B0
• C07-43BO

7）C10 系列（11kW / 15HP）

• C10-43B0
• C10-43BO

8）C15 系列（15kW / 20HP）

• C15-43B0
• C15-43BO

二、特殊電壓 / 頻率型號

1）220V/380V 通用（50Hz）

• C01-43B0-220/380
• C02-43B0-220/380
• C03-43B0-220/380
• C04～C15 同規格

2）440V/60Hz（出口）

• C01-43B0-440V
• C02-43B0-440V
• C03-43B0-440V

三、法蘭 / 安裝形式代號說明（型號后綴）

• B0：標準底座臥式
• BO：內插式（泵直聯，無底座）
• 43：電機法蘭規格（43mm 安裝孔距）
• 4：4 極（1450rpm）

四、常用配套泵型（直接替換）

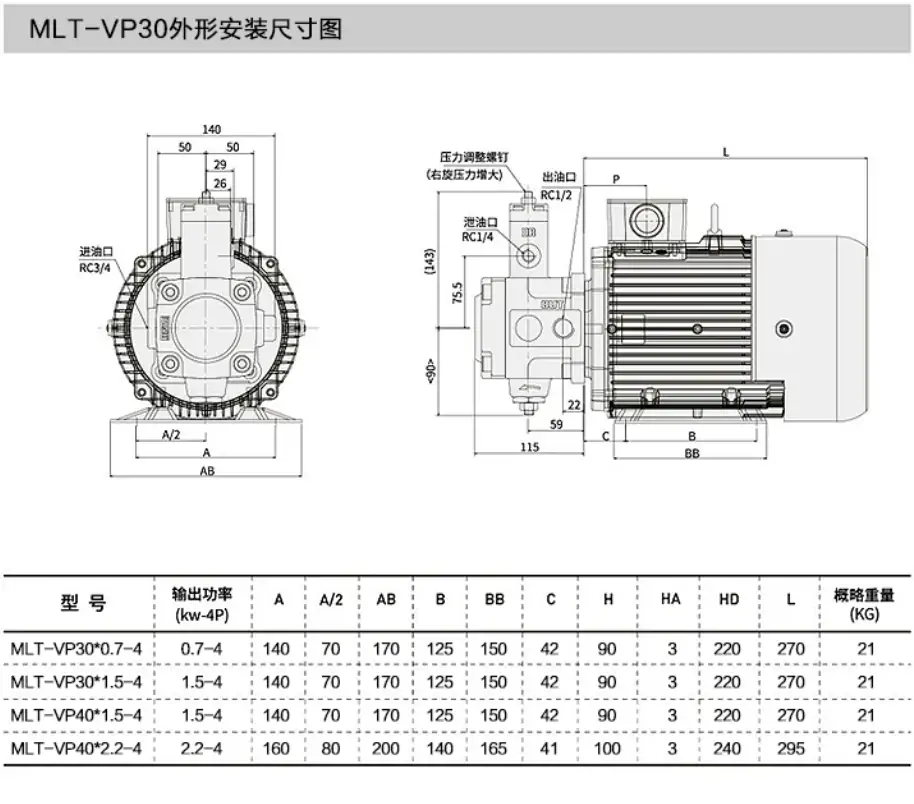

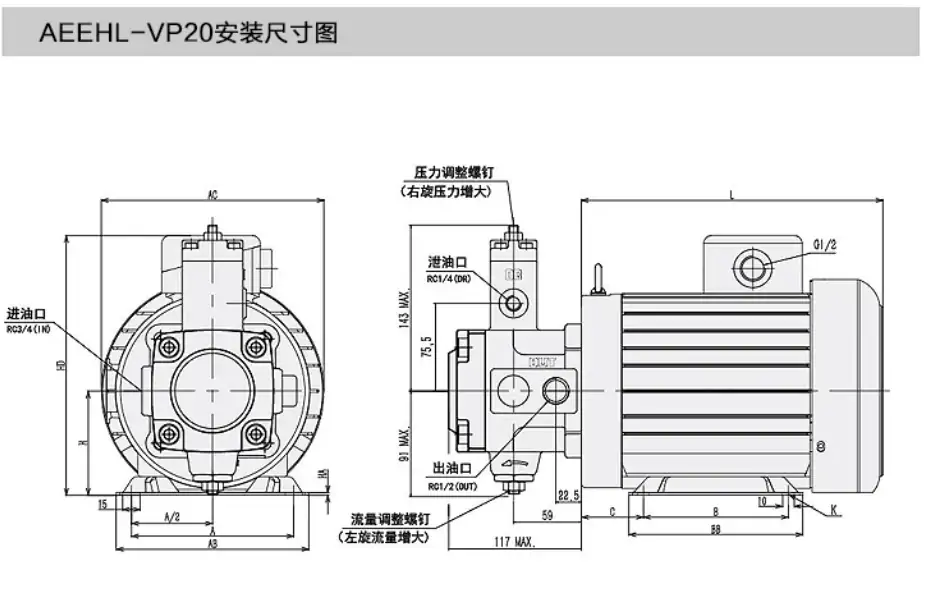

• 配 VP 變量泵：C01-43BO + VP-20；C02-43BO + VP-30；C03-43BO + VP-40
• 配 PV2R 葉片泵：C03-43BO + PV2R1；C05-43BO + PV2R2
• 配 HGP 齒輪泵：C01-43BO + HGP-2A；C02-43BO + HGP-3A

五、型號命名規則（示例：C03-43BO）

• C：HEGU 油壓電機系列
• 03：功率代碼（01=0.75kW、02=1.5kW、03=2.2kW、04=3.7kW、05=5.5kW…）
• 43：法蘭尺寸代碼
• B：臥式安裝
• O：內插式（直聯油泵）

一、型號釋義

• C10：重型大功率機座代號，對應10HP工業級重載液壓電機機座，專為大排量、高壓、24小時連續重載液壓系統設計
• 43：極數代碼，4極工頻標準電機，50Hz工業通用轉速，適配所有常規液壓油泵標準工況
• BO：結構代碼，油壓設備專用內插式法蘭直連結構，無泵套、無聯軸器，直接同軸插裝液壓油泵，同軸度高、結構極簡

二、核心參數

• 產品類型：三相異步油壓專用電動機（法蘭內插式、S1連續工作制）
• 額定功率：10HP / 7.5KW
• 電機極數：4極
• 標準轉速：50Hz→1450r/min；60Hz→1750r/min
• 額定電流：15A（三相380V標準工況）
• 供電規格：三相AC380V默認星型接法，可定制三相220V
• 工作制：S1全時段連續工作制，支持24小時不間斷滿載重載運行
• 絕緣等級：F級耐高溫絕緣，抗高壓過載、耐持續高溫老化
• 防護等級：IP54，防塵、防油污、防濺水，適配工廠復雜惡劣工況
• 安裝形式：立式法蘭內軸直插安裝，液壓油泵專用一體化結構
• 標準旋向：軸端視角順時針右旋（CW），全系液壓油泵通用標準轉向
• 軸體結構：加強型內插花鍵軸，剛性強度高，抗高頻壓力沖擊、抗疲勞變形

三、適配油泵型號

針對超大流量、高壓重載、長期保壓、高頻沖擊的重型液壓設備適配，完美匹配各類40cc及以上大排量油泵滿載工況：

• HVP-40-FA3高壓變量葉片泵（21MPa滿壓持續重載工況）
• VP2-40-70大流量低壓變量葉片泵（高速、大流量、連續循環生產線）
• HGP-2A系列大排量高壓齒輪泵、多聯齒輪泵重載配置
• 各類大排量柱塞泵、重型油壓機、大型自動化液壓站主力動力單元

四、產品特點

• 超大功率重載儲備：7.5KW大功率動力充沛，完全覆蓋40cc油泵滿壓21MPa極限工況，杜絕帶壓掉速、無力、過載發燙問題，重載穩定性拉滿
• 重載抗沖擊結構：定制重型液壓專用鐵芯與轉子，針對液壓頻繁保壓、壓力沖擊、24h連續啟停工況優化，抗過載、抗疲勞能力遠超常規電機
• 一體式直插緊湊結構：省去泵套與聯軸器，整機結構緊湊，同軸度極高，高速運行震動極小、噪音低、偏心磨損幾乎為零
• 超強散熱長效穩定：加厚鑄鐵機殼+超大散熱鰭片，搭配F級耐高溫絕緣體系，密閉液壓站高溫環境下溫升極低，適合全年不間斷生產
• 工業級高強度防護：IP54防塵防油污設計，適配橡塑、沖壓、木工、重型機床等多粉塵、高油污惡劣車間環境
• 通用互換性強：標準群策C10機座安裝尺寸，市面同規格7.5KW內軸油壓電機可直接互換，維保替換便捷、通用性極高

五、全系功率完整選型梯度（最終完整版）

• C01-43BO｜0.75KW（1HP）：15/20cc小排量輕載工況
• C02-43BO｜1.5KW（2HP）：20/23cc常規中輕載工況
• C03-43BO｜2.2KW（3HP）：30cc中排量中壓標準工況
• C05-43BO｜3.75KW（5HP）：40cc常規滿載標準工況
• C07-43BO｜5.5KW（7.5HP）：40cc高壓重載、高頻沖擊、短時滿載工況
• C10-43BO｜7.5KW（10HP）：40cc極限滿載、24h連續重載、高壓高頻不間斷工況

六、使用注意事項

• 嚴格保持右旋標準轉向運行，禁止反轉，反轉會直接導致油泵吸空嘯叫、無法建壓，快速拉傷泵芯精密組件。
• 大功率重載電機必須保證三相電源平衡、電壓穩定，嚴禁缺相運行，缺相數秒即可燒毀線圈。
• 裝配油泵時輕裝輕放，嚴禁暴力敲擊電機軸頭，防止內部軸承移位、同軸度偏移，引發異響、震動與異常磨損。
• 油泵吸油管路必須全程密封無漏氣，系統進氣會造成電機負載異常、高溫發燙、壓力波動、出力不穩定。
• 嚴格遵循空載啟動原則，禁止帶壓?jiǎn)⑼ＴO(shè)備，減少高壓沖擊負載，大幅延長電機與油泵使用壽命。
• 禁止長期超壓、超負載極限運行，大功率電機熱積累速度快，長期過載會導致絕緣老化、線圈擊穿燒毀。
• 定期徹底清理電機散熱鰭片與風扇灰塵油污，保障散熱通暢，避免密閉液壓站積熱、高溫降效。
• 接線必須緊固牢靠、地線可靠接地，杜絕線路虛接、接觸不良導致電壓不穩、動力不足、異常發熱。

七、常見故障及排查

• 重載壓力不足、帶壓掉速：供電電壓偏低、三相電流不平衡、油泵內泄過大、負載超出電機功率儲備；校準電源參數，檢修油泵磨損，匹配合理工況負載。
• 電機異常高溫發燙：電源缺相、散熱堵塞、油路進氣、油泵卡滯過載、長期極限滿載；排查電源故障、清理散熱結構、封堵管路漏氣點。
• 運行異響、震動偏大：軸承磨損老化、轉子偏心、油泵裝配不同心、設備固定松動；校正裝配同軸度，更換損壞軸承，緊固安裝結構。
• 啟動無力、重載卡頓：電壓不穩、繞組局部老化短路、油泵機械卡滯；檢修電路與繞組絕緣，排查油泵卡滯故障。
• 長期運行工況漂移、壓力不穩：電機高溫?zé)崴?、轉速波動、散熱不良；清理散熱系統，降低持續負載，保障供電穩定。
