HEGU電動機TYPE:C01-43BO 1HP 0.75KW 電機泵組

一、標準內插式油壓電機（C 系列，4 極，臥式）

1）C01 系列（0.75kW / 1HP）

• C01-43B0（標準）
• C01-43BO（帶油泵法蘭）

2）C02 系列（1.5kW / 2HP）

• C02-43B0
• C02-43BO

3）C03 系列（2.2kW / 3HP）

• C03-43B0
• C03-43BO

4）C04 系列（3.7kW / 5HP）

• C04-43B0
• C04-43BO

5）C05 系列（5.5kW / 7.5HP）

• C05-43B0
• C05-43BO

6）C07 系列（7.5kW / 10HP）

• C07-43B0
• C07-43BO

7）C10 系列（11kW / 15HP）

• C10-43B0
• C10-43BO

8）C15 系列（15kW / 20HP）

• C15-43B0
• C15-43BO

二、特殊電壓 / 頻率型號

1）220V/380V 通用（50Hz）

• C01-43B0-220/380
• C02-43B0-220/380
• C03-43B0-220/380
• C04～C15 同規格

2）440V/60Hz（出口）

• C01-43B0-440V
• C02-43B0-440V
• C03-43B0-440V

三、法蘭 / 安裝形式代號說明（型號后綴）

• B0：標準底座臥式
• BO：內插式（泵直聯，無底座）
• 43：電機法蘭規格（43mm 安裝孔距）
• 4：4 極（1450rpm）

四、常用配套泵型（直接替換）

• 配 VP 變量泵：C01-43BO + VP-20；C02-43BO + VP-30；C03-43BO + VP-40
• 配 PV2R 葉片泵：C03-43BO + PV2R1；C05-43BO + PV2R2
• 配 HGP 齒輪泵：C01-43BO + HGP-2A；C02-43BO + HGP-3A

五、型號命名規則（示例：C03-43BO）

• C：HEGU 油壓電機系列
• 03：功率代碼（01=0.75kW、02=1.5kW、03=2.2kW、04=3.7kW、05=5.5kW…）
• 43：法蘭尺寸代碼
• B：臥式安裝
• O：內插式（直聯油泵）

一、型號釋義

• C01：機座代號 = 1HP 規格機座
• 43：4 極（4P）工頻電機，50Hz 標準轉速
• B0：法蘭內軸直插型（油壓專用電機），無聯軸器、直接插裝油泵（HGP/VUP/CBN 等齒輪泵、葉片泵通用）

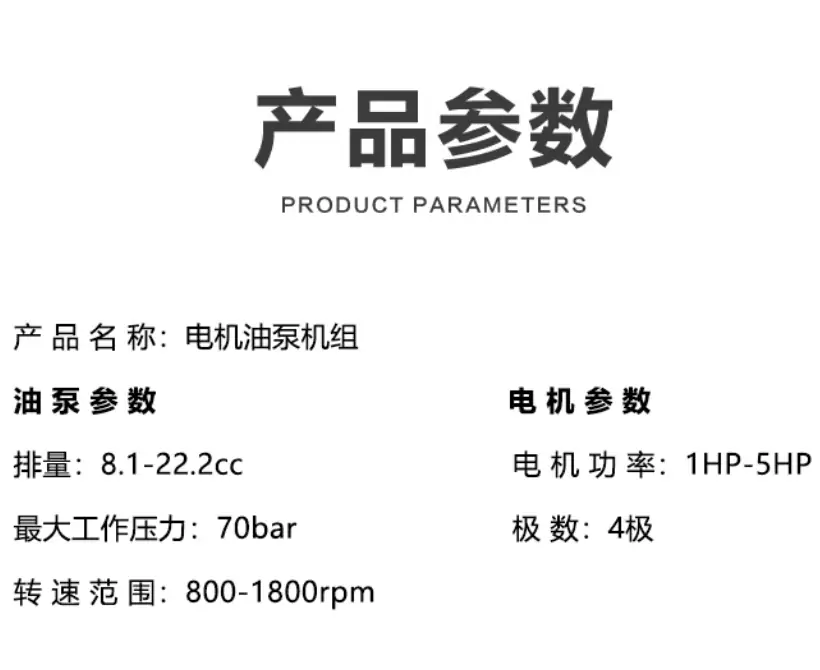

二、核心參數

1. 額定功率：1HP = 0.75KW
2. 極數 / 轉速：4 極｜50Hz：1420r/min；60Hz：1720r/min
3. 供電規格：三相 AC220V/380V（標準 380V），50/60Hz 通用
4. 安裝形式：法蘭立式內軸直連（油泵專用），軸伸花鍵 / 平鍵適配 HGP-2A、VUP-23、CBN 油泵
5. 絕緣 / 防護：F 級絕緣、IP54 防護，S1 連續工作制（24h 長期滿載）
6. 旋向：軸端視角順時針 CW 右旋（油泵標準轉向）

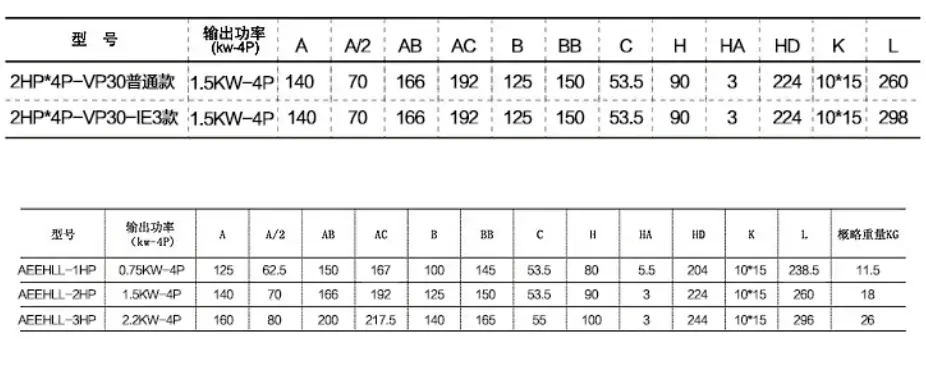

三、同系列全功率對照表（43=4 極）

四、產品特點

1. 一體直插結構：省去油泵泵套 + 聯軸器，液壓站體積緊湊、同軸度高、震動小、漏油少
2. 低噪耐負載：油壓專用鐵芯，適配油泵間歇沖擊負載，長時間帶壓啟動不易燒機
3. 通用性強：完美配套 HGP-2A、VUP-23、VP 系列、CBN 全系齒輪 / 葉片泵，機床、升降動力單元標配
4. 散熱優良：鑄鐵殼體、加大散熱鰭片，液壓系統高溫環境溫升低

五、典型配套泵型（你前面型號適配）

• HGP-2A-F12R 齒輪泵
• VUP-23 變量葉片泵
• 搭配 EF-02 升降閥、MSCV/MPR 疊加閥組成整套液壓動力單元

六、使用注意事項

1. 嚴禁反轉，反轉油泵吸空異響、無法起壓；
2. 油泵吸油管路嚴防漏氣，進氣造成電機過載發燙；
3. 安裝油泵同軸貼合，禁止硬敲軸頭，避免電機軸承損壞；
4. 常規標配 380V，改 220V 需換接線接法。

七、常見故障

1. 電機發燙無力：缺相、油泵卡滯、吸油進氣；
2. 異響震動大：油泵卡死、軸偏心安裝；
3. 無法起壓：電機反轉、油泵內泄。
