VILLEFORT維爾福三相臥式電機2HP-4P-1.5KW液壓馬達配套泵

VILLEFORT（維爾福）液壓產品 完整型號總表

（臺灣液壓品牌，主營：變量葉片泵、齒輪泵、電磁閥、溢流閥、疊加閥等）

---

一、變量葉片泵（VP 系列 / HVP 系列）

1）單聯變量葉片泵（VP-*?FA2/FA3）

- VP-20-FA2

- VP-20-FA2-H

- VP-20-FA3

- VP-30-FA2

- VP-30-FA3

- VP-30-30-FA3（花鍵雙泵）

- VP-40-FA2

- VP-40-FA3

- VP-40-40-FA3

- VP-20-FA3-T9

- VP-40-FA3-T9

2）高壓變量葉片泵（HVP 系列）

- HVP-30-FA3

- HVP-40-FA3

- HVP-50-FA3

3）雙聯變量葉片泵（VP???FA3）

- VP-20-20-FA3

- VP-20-30-FA3

- VP-30-20-FA3

- VP-30-30-FA3

- VP-30-40-FA3

- VP-40-30-FA3

- VP-40-40-FA3

---

二、齒輪泵（GP 系列 / KZP 系列）

- GP-1.5

- GP-2.5

- GP-5

- GP-10

- GP-15

- GP-20

- KZP-1.5

- KZP-2.5

- KZP-5

---

三、電磁換向閥（DSG 系列，油研型）

1）DSG-02 系列（1/4”）

- DSG-02-2B2-DL

- DSG-02-2B2-LW

- DSG-02-2B2B-DL

- DSG-02-2B2B-LW

- DSG-02-3C2-DL

- DSG-02-3C2-LW

- DSG-02-3C4-DL

- DSG-02-3C4-LW

- DSG-02-3C5-DL

- DSG-02-3C5-LW

- DSG-02-3C6-DL

- DSG-02-3C6-LW

- DSG-02-3C60-DL

- DSG-02-3C60-LW

電壓：D24（DC24V）、A220（AC220V）

2）DSG-03 系列（3/8”）

- DSG-03-2B2-DL

- DSG-03-2B2-LW

- DSG-03-2B2B-DL

- DSG-03-3C2-DL

- DSG-03-3C4-DL

- DSG-03-3C4-LW

- DSG-03-3C5-DL

- DSG-03-3C6-DL

- DSG-03-3C6-LW

- DSG-03-3C60-DL

- DSG-03-3C60-LW

---

四、溢流閥 / 壓力閥（RV 系列）

- RV-02G

- RV-03G

- RV-04G

- RV-06G

- RV-02T

- RV-03T

---

五、疊加閥（MRV/MPR/MCV 等）

- MRV-02（疊加溢流閥）

- MPR-02（疊加減壓閥）

- MCV-02（疊加單向閥）

- MDC-02（疊加節流閥）

---

六、單向閥 / 節流閥

- CV-02

- CV-03

- CV-04

- TC-02

- TC-03

---

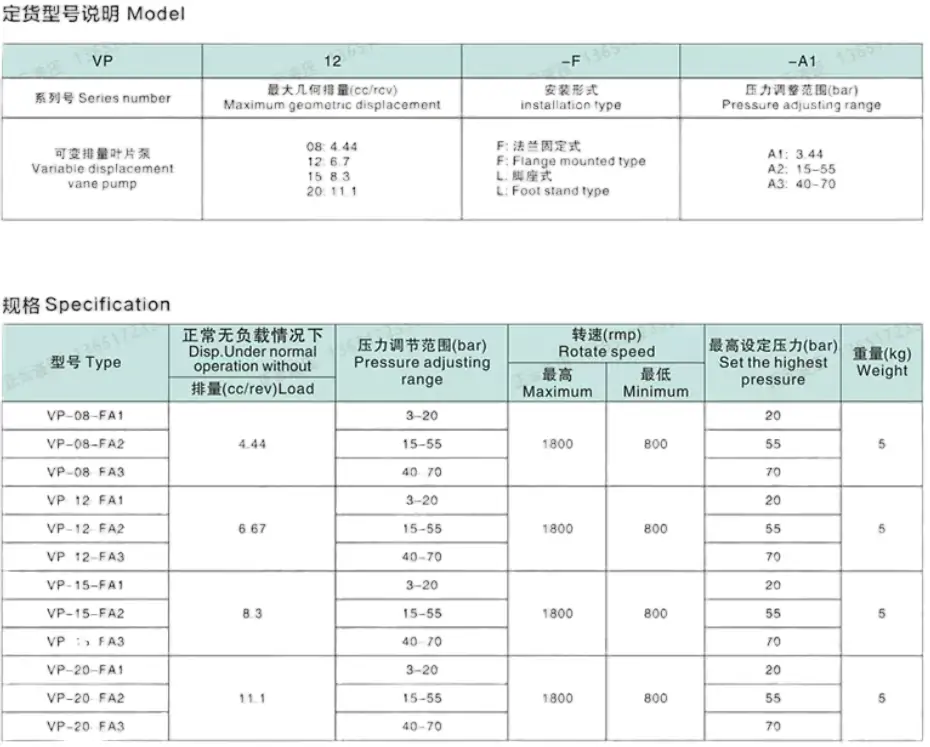

七、型號命名規則（快速識別）

- VP：變量葉片泵

- HVP：高壓變量葉片泵

- GP：齒輪泵

- DSG：電磁換向閥

- FA2/FA3：壓力等級（FA2≈55kgf/cm2；FA3≈70kgf/cm2）

- DL/LW：接線方式（DL = 端子；LW = 電線）

- D24/A220：電壓

型號釋義

• YT：液壓專用內軸式三相異步電動機系列，專為液壓油泵直連驅動設計，無聯軸器、一體直插式結構，是液壓站標配主力電機
• 90：機座中心高90mm，標準90系列機座規格，機身緊湊、適配中小型液壓機組安裝空間
• 4：4極電機磁極規格，同步轉速1500r/min、額定工作轉速1400r/min左右，適配常規液壓泵標準工況轉速

核心參數

• 產品類型：液壓專用直插內軸式三相異步電機
• 額定功率：1.5KW（2HP），適配VP20/VP30/HVP30等主流變量葉片泵
• 磁極級數：4極
• 同步轉速：1500r/min
• 額定工作轉速：1380～1420r/min
• 額定電壓：三相AC380V（工業標準電壓）
• 額定頻率：50Hz
• 工作制式：S1連續工作制，支持24小時不間斷運行
• 絕緣等級：F級，耐高溫、抗老化、絕緣性能優異
• 防護等級：IP44，防塵、防濺水，適配車間常規工況
• 冷卻方式：IC411自扇風冷，散熱穩定、溫升低
• 電機軸型：內軸直插式，可直接插接液壓泵，無需聯軸器
• 繞組材質：純銅繞組，動力足、溫升低、耐用性強
• 適用環境：-15℃～40℃，常規室內工業生產環境

工作原理

YT-90-4為液壓專用三相異步驅動電機，依托電磁感應原理實現電能轉換機械能。電機通電后定子產生旋轉磁場，驅動轉子勻速轉動，通過**內軸直插結構**直接帶動液壓泵泵芯運轉，為液壓系統提供持續動力源。專屬1500轉標準轉速，完美匹配各類變量泵、定量泵額定工作轉速，保證油泵吸油穩定、壓力脈動小；S1連續工作制可長期滿載運行，為液壓設備快進、工進、保壓等全工況提供穩定動力輸出。

產品特點

• 液壓專屬直插結構：內軸一體式設計，無需聯軸器，直接對接油泵，安裝簡單、同軸度極高，杜絕偏心震動與異響
• 純銅繞組動力強勁：全純銅線圈纏繞，導電性能好、損耗低，滿載動力充足，不易發熱過載
• 連續工況穩定：S1長效工作制，支持設備24小時連續生產，無頻繁停機降溫需求，適配量產流水線
• 低噪低震運行：4極勻速運轉設計，轉速平穩、震動小，整機運行噪音低，車間工況體驗佳
• 耐高溫高絕緣：F級絕緣等級，耐受高溫工況，不易擊穿、不易老化，使用壽命更長
• 通用性極強：1.5KW標準功率，完美適配HVP30、VP30、PV2R1等市面主流中小型液壓泵，替換零門檻

典型適配搭配

• 動力搭配：1.5KW標配驅動 HVP-30、VP-30、PV2R1系列中小排量葉片泵
• 應用場景：中小型液壓站、自動化夾緊設備、木工液壓機械、輕工沖壓設備、機床輔助液壓系統

使用注意事項

• 安裝時電機內軸與油泵花鍵精準對位，禁止硬壓、歪斜裝配，避免軸芯變形、花鍵磨損
• 嚴格匹配三相380V額定電壓，禁止缺相、欠壓、超壓運行，缺相極易瞬間燒毀電機繞組
• 電機風罩、散熱扇保持通暢，定期清理灰塵油污，防止散熱不良導致高溫過載、絕緣老化
• 禁止長期過載、憋壓運行，超出額定負載會導致溫升飆升、繞組燒毀、動力衰減
• 設備潮濕環境需做好防水防護，避免水汽進入電機內部造成短路、漏電故障
• 首次開機點動試轉，確認電機轉向與油泵標準轉向一致，禁止反轉吸空損壞油泵

常見故障及排查

• 電機不啟動、無反應：電源缺相、線路虛接、繞組燒毀、接觸器故障；排查三相電源通斷、檢修線路與繞組狀態
• 運行異響、震動大：內軸裝配偏心、油泵負載卡滯、軸承損壞；重新校正裝配同軸度，檢修軸承與泵體
• 電機快速發熱、溫升過高：長期過載、散熱堵塞、電壓不穩、繞組局部短路；清理散熱風道、減負運行、檢修電路
• 電機無力、壓力上不去：電壓偏低、繞組老化、缺相運行；檢測三相電壓，檢修電機繞組
• 漏電跳閘：絕緣層老化、進水受潮、繞組破損；烘干電機、更換絕緣配件或更換電機
