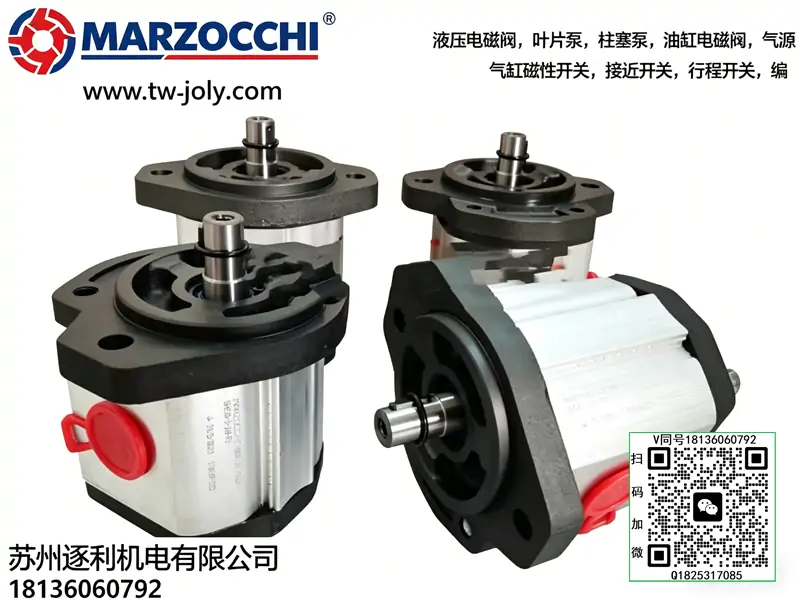

GHPA2-D-6 是一款 小排量、超高壓、外嚙合定量齒輪泵，專為 中高壓精密液壓系統 設計，結構緊湊、效率高、抗污染能力強，常用于工業機械、小型動力單元及雙回路液壓系統。
一、型號完整釋義
GHPA2 - D - 6
- GHPA2：產品系列 — 高壓雙聯泵前泵系列（2A 尺寸組）
- D：安裝形式 — 標準 4 螺栓法蘭安裝（SAE A 標準）
- 6：規格代碼 — 對應理論排量 4.5 cm3/rev (mL/rev)（非直接排量值）
二、核心技術參數
- 理論排量：4.5 mL/rev (cc/rev)
- 壓力等級連續工作壓力 (P1)：28.0 MPa (280 bar)間歇工作壓力 (P2)：29.5 MPa (295 bar)峰值壓力 (P3)：31.0 MPa (310 bar)
- 轉速范圍最低轉速：600 rpm額定轉速：1500–3000 rpm最高轉速：4000 rpm
- 理論流量@1500 rpm：6.4 L/min@3000 rpm：12.8 L/min
- 容積效率：≥93%（額定壓力、1500 rpm）
- 機械效率：≥90%
- 適用介質：礦物型液壓油（L-HM32/46/68）、合成液壓油
- 油液粘度：15–60 mm2/s (cSt)，最佳 25–40 mm2/s
- 溫度范圍：-20°C 至 +80°C（密封 NBR）；可選高溫至 120°C
- 材質泵體：高強度鋁合金（壓鑄，輕量化、散熱佳）法蘭 / 端蓋：球墨鑄鐵（高壓承載）齒輪 / 軸：滲碳淬火合金鋼（HRC 58–62，耐磨、高精度）軸承 / 軸套：粉末冶金 + 高磷青銅（自潤滑、高壓）密封：機械密封 (G 型) + 骨架油封（耐高壓、防泄漏）
- 安裝：SAE A 4 螺栓法蘭
- 軸伸：平鍵軸（標準直徑）
- 油口：進 / 出油 G3/8" 或 SAE #8 / #10（內螺紋）
- 重量：≈1.2 kg
三、結構與工作原理
1. 核心結構
- 鋁合金泵體 + 鑄鐵端蓋：高壓強度與輕量化結合
- 高精度齒輪副：漸開線齒形，低脈動、低噪音、高效率
- 軸向間隙自動補償：浮動軸套 / 側板設計，高壓下自動補償磨損，維持高效率
- 雙重軸封：機械密封主密封，骨架油封輔助防漏
- 法蘭定位：高剛性安裝，保證同軸度
2. 工作原理
- 吸油：齒輪旋轉，吸油腔容積增大形成真空，油液進入齒槽
- 壓油：齒輪嚙合，壓油腔容積減小，油液被擠壓輸出，建立高壓
- 定量特性：排量固定，流量與轉速嚴格成正比（Q = 排量 × 轉速 ÷ 1000）
四、性能特點
- 超高壓小排量：280 bar 連續壓力，4.5 cc 小排量，精準高壓供油
- 高效持久：軸向補償設計，容積效率≥93%，壽命長
- 低噪低脈動：精密齒輪、緩沖油口，噪音 ≤72 dB(A)
- 結構緊湊：鋁合金 + 鑄鐵組合，重量輕、安裝空間小
- 互換性強：標準法蘭 / 油口 / 軸伸，可與同系列泵直接替換
- 雙聯組合：可與 GHPP2 系列后泵串聯成雙聯泵，實現雙路獨立供油
五、典型應用場景
- 工業機械：注塑機、液壓夾具、機床潤滑 / 夾緊系統
- 小型動力單元：高空作業平臺、升降平臺、小型液壓站
- 工程機械：微型挖掘機、滑移裝載機輔助液壓系統
- 車輛液壓：叉車轉向 / 起升雙回路、自卸車液壓系統
- 農業機械：拖拉機液壓提升、播種機精準控制
- 測試設備：液壓試驗臺、壓力測控系統
六、安裝與使用要點
- 同軸度：泵與電機聯軸器同軸度 ≤0.05 mm，用彈性聯軸器
- 轉向：順時針（軸端視），禁止反轉
- 吸油：進油配 ≤25 μm 過濾器，管路短、粗、無漏氣
- 壓力保護：系統必須裝溢流閥，限制壓力 ≤280 bar
- 排氣：?jiǎn)?dòng)前注油、手動盤軸，排除空氣
- 磨合期：空載運行 10 分鐘，逐步升壓至額定
七、常見故障與排除
- 壓力不足：進油漏氣、過濾器堵、密封損壞、軸向補償失效 → 查漏氣、換濾芯、檢修密封 / 補償機構
- 流量偏低：轉速過低、油粘度過高、內泄增大 → 調轉速、換油、檢修磨損件
- 噪音 / 振動大：吸空、同軸度差、軸承壞 → 查吸油、校正同軸度、換軸承
- 軸封漏油：密封老化、安裝不當、軸磨損 → 更換機械密封、規范安裝
