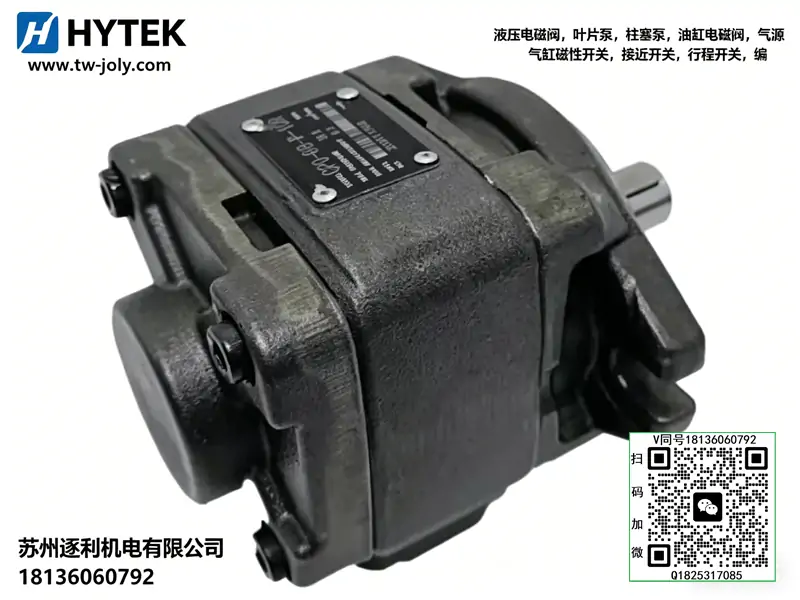

挖掘機起重機HYTEK海特克HP3VO系列變量柱塞泵63/72/85排量裝載機

KHG0系列：

KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC

KHG1系列：

KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC

KHG2系列：

KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC

CP0系列：

CP0-08-P-10RCP0-10-P-10R,CP0-13-P-10R,CP0-16-P-10R,CP0-20-P-10R

CP1系列：

CP1-25-P-10R,CP1-32-P-10R,CP1-40-P-10R,CP1-50-P-10R,CP1-63-P-10R

CP2系列：

CP2-100-P-10R,CP2-125-P-10R,CP2-145-P-10R,CP2-160-P-10R,CP2-80-P-10R

HA10VS系列：

HA10VS0100DR/31R-PPA12N00,HA10VS0140DR/31R-PPA12N00,HA10VS018DR/31R-PPA12N00

HA10VS028DR/31R-PPA12N00,HA10VS045DR/31R-PPA12N00,HA10VS071DR/31R-PPA12N00

HA100系列：

HA100-F-R-04-H-S-K-32,HA100-F-R-04-H-S-K-32-V,HA145-F-R-04-H-S-K-32-V,HA16-F-R-01-H-S-K-32

HA185-F-R-04-H-S-K-32,HA37-F-R-01-H-K-32,HA37-F-R-01-H-S-K-32,HA37-F-R-04-H-K-32/3201

HA45-F-R-04-H-K-32,HA56-F-R-01-H-S-K-32,HA56-F-R-04-H-K-32,HA64-F-R-04-H-K-32

HA70-F-R-04-H-S-K-32-V,HA80-F-R-04-H-S-K-32-V,HA90-F-R-01-H-S-K-32

HAA2FM系列：

HAA2FM10/61W-VTD027,HAA2FM107/61W-VUX027,HAA2FM125/61W-VUX027,HAA2FM16/61W-VTD027

HAA2FM160/61W-VUX027,HAA2FM180/61W-VUX027,HAA2FM23/61W-VTD027 HAA

HAA2FM28/61W-VTD027 HAA,HAA2FM32/61W-VTD027 HAA,HAA2FM45/61W-VTD027 HAA

HAA2FM56/61W-VTD527,HAA2FM561W-VTD027 HAA,HAA2FM63/61W-VTD027

HAA2FM63/61W-VTD527,HAA2FM80/61W-VUX027,HAA2FM90/61W-VUX027

HG00系列：

HG00-20-08-01R-VPC,HG00-20-10-01R-VPC,HG00-20-13-01R-VPC,HG00-20-16-01R-VPC,HG00-20-20-01R-VPC

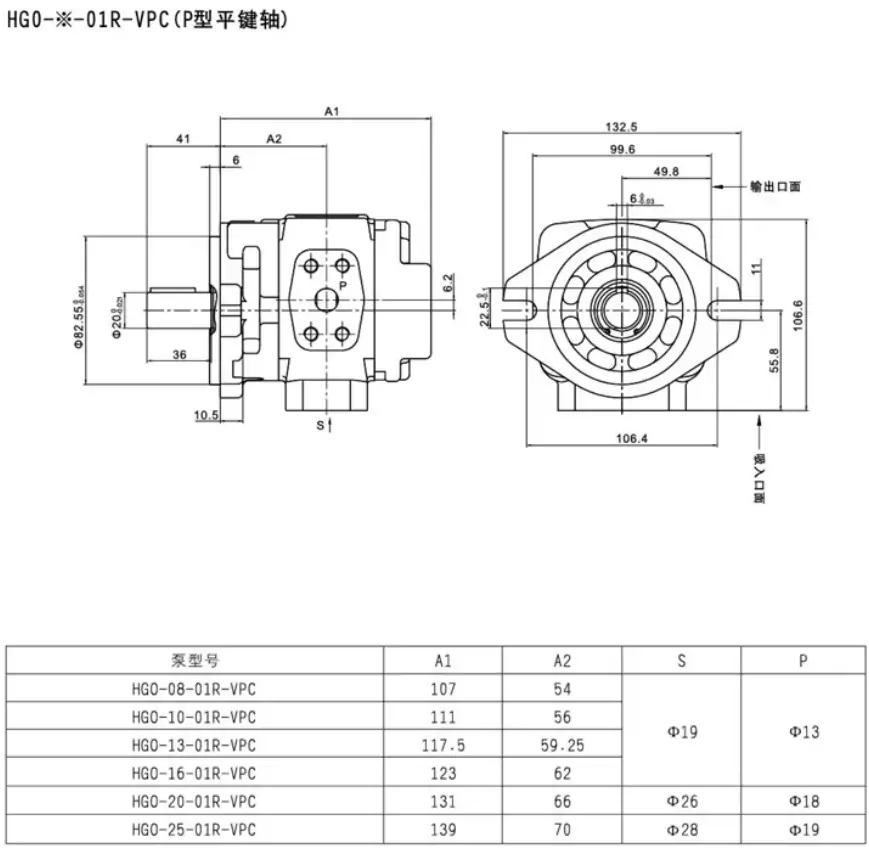

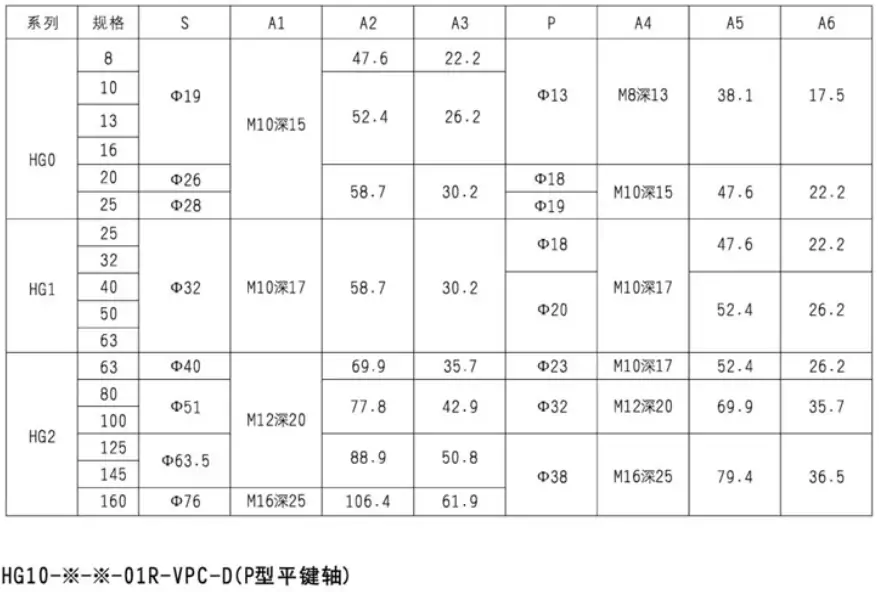

HG0系列：

HG0-08-01R-VPC,HG0-08-01R-VSC,HG0-10-01R-VPC,HG0-13-01R-VPC,HG0-16-01R-VPC,HG0-20-01R-VPC

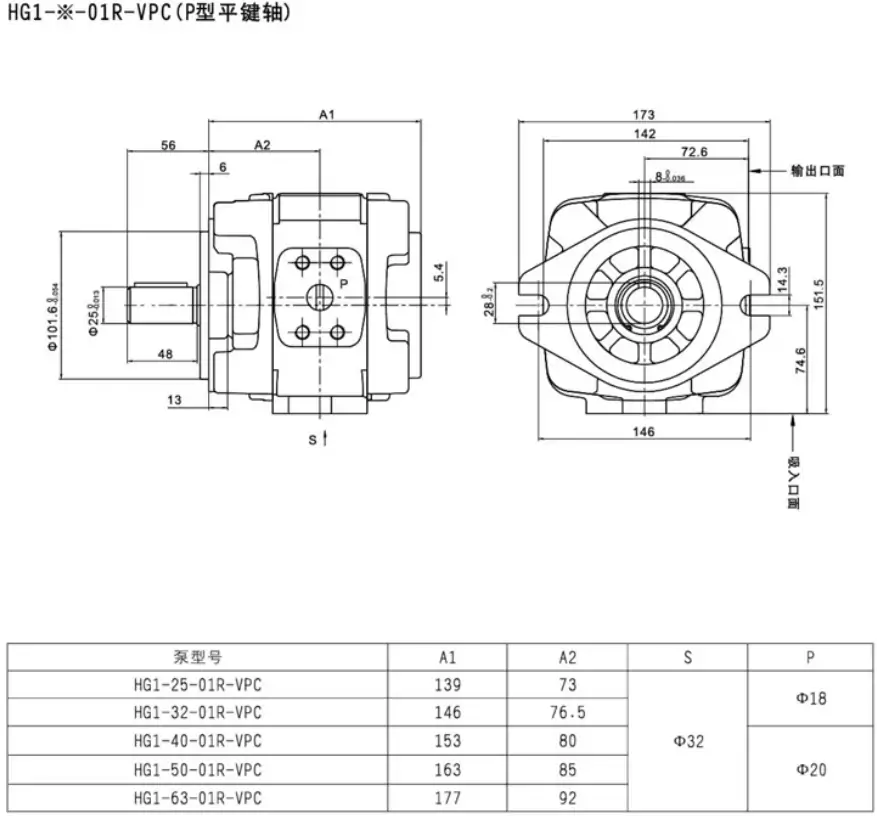

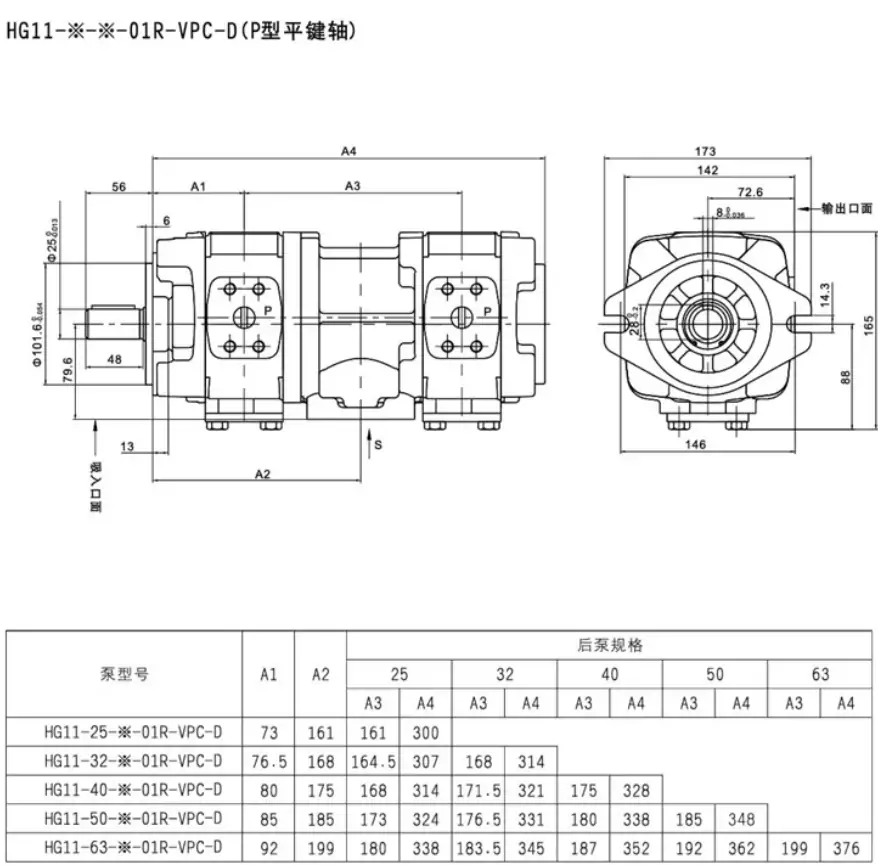

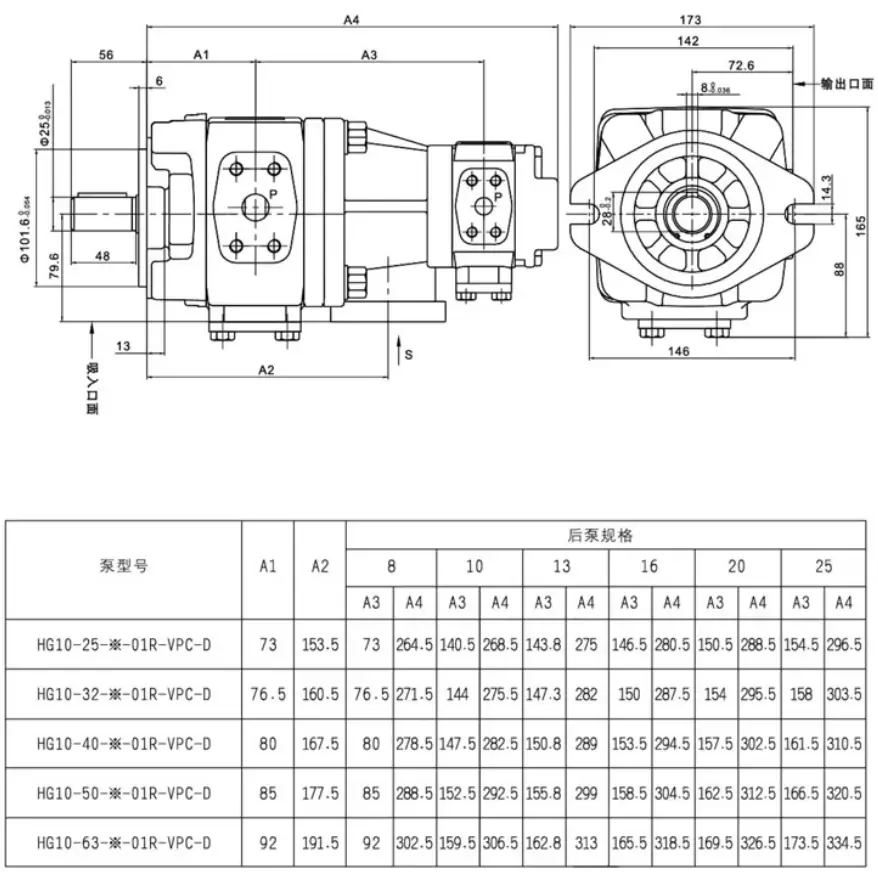

HG1系列：

HG1-25-01R-VPC,HG1-32-01R-VPC,HG1-40-01R-VPC,HG1-50-01R-VPC,HG1-63-01R-VPC

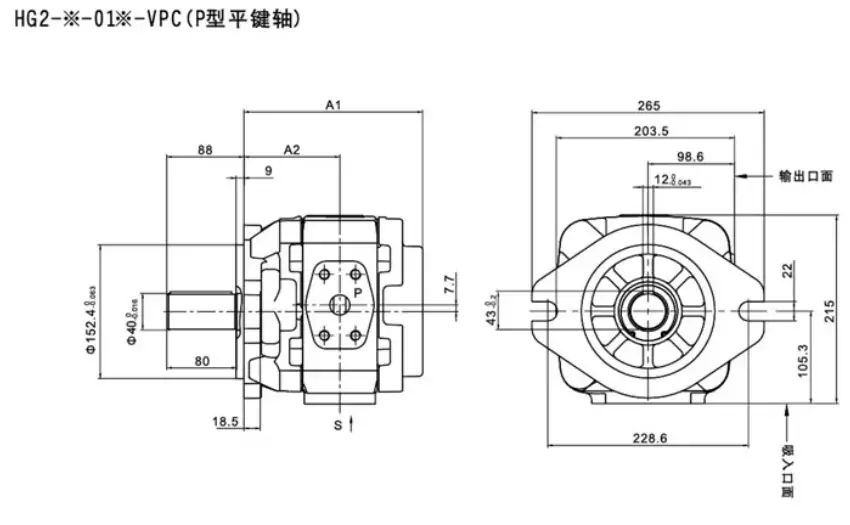

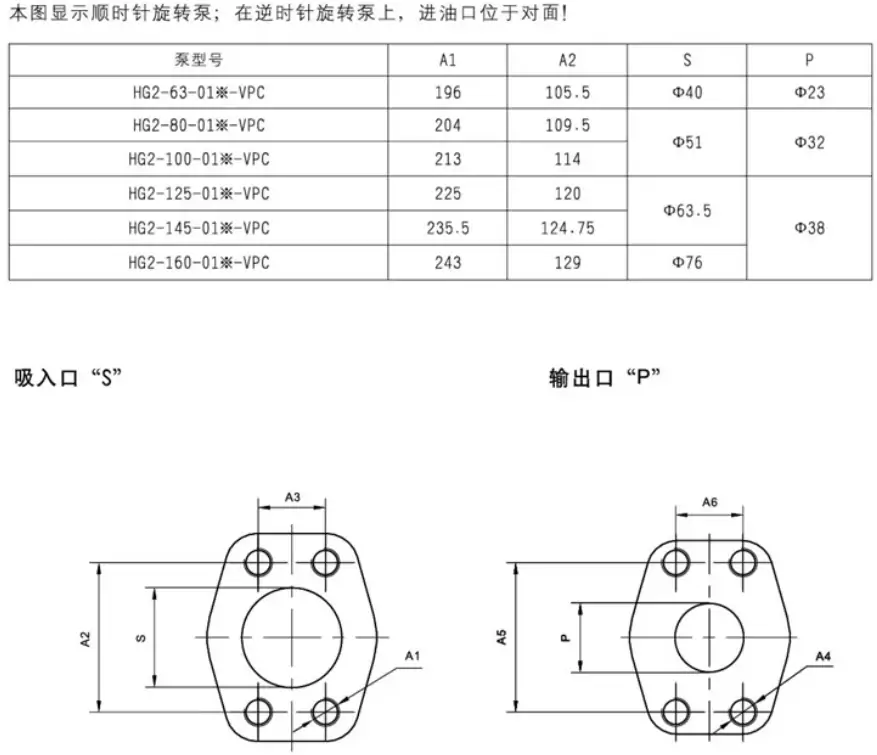

HG2系列：

HG2-100-01R-VPC，HG2-125-01R-VPC,HG2-145-01R-VPC,HG2-160-01R-VPC，HG2-80-01R-VPC

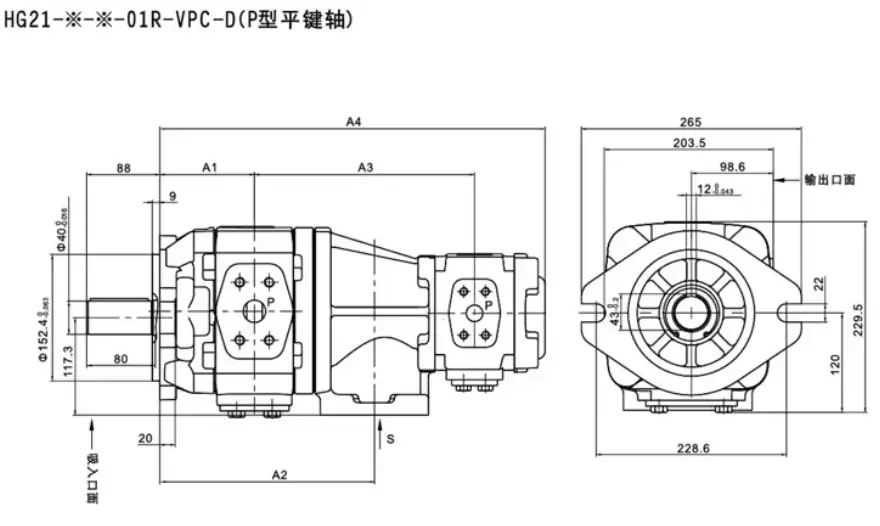

HG21系列：

HG21-100-25-01R-VPC-D-36-1,HG21-100-32-01R-VPC-D-36-1,HG21-100-40-01R-VPC-D-36-1,HG21-100-50-01R-VPC-D-36-1,HG21-100-63-01R-VPC-D-36-1,HG21-125-25-01R-VPC-D-36-1,HG21-125-32-01R-VPC-D-36-1,HG21-125-40-01R-VPC-D-36-1,HG21-125-50-01R-VPC-D-36-1,HG21-125-63-01R-VPC-D-36-1,HG21-160-25-01R-VPC-D-36-1,HG21-160-32-01R-VPC-D-36-1,HG21-160-40-01R-VPC-D-36-1,HG21-160-50-01R-VPC-D-36-1,HG21-160-63-01R-VPC-D-36-1,HG21-80-25-01R-VPC-D-36-1,HG21-80-32-01R-VPC-D-36-1,HG21-80-40-01R-VPC-D-36-1,HG21-80-50-01R-VPC-D-36-1,HG21-80-63-01R-VPC-D-36-1

P08系列：

P08-A1-F-R-01,P08-A2-F-R-01,P08-A3-F-R-01

P16系列：

P16-A1-F-R-01,P16-A2-F-R-01,P16-A3-F-R-01

P22系列：

P22-A1-F-R-01,P22-A2-F-R-01,P22-A3-F-R-01

P36系列：

P36-A1-F-R-01,P36-A2-F-R-01,P36-A3-F-R-01

P46系列：

P46-A1-F-R-01,P46-A2-F-R-01,P46-A3-F-R-01

PV2R2系列：

PV2R2-26-F-1R-U-10,PV2R2-33-F-1R-U-10,PV2R2-41-F-1R-U-10,PV2R2-47-F-1R-U-10,PV2R2-53-F-1R-U-10,PV2R2-59-F-1R-U-10,PV2R2-65-F-1R-U-10,PV2R2-75-F-1R-U-10

PVL系列：

PVL-65-F-1R-L-10

PVL1系列：

PVL1-10-F-1R-U-10,PVL1-12-F-1R-U-10,PVL1-14-F-1R-U-10,PVL1-17-F-1R-U-10,PVL1-19-F-1R-U-10，PVL1-23-F-1R-U-10,PVL1-25-F-1R-U-10,PVL1-28-F-1R-U-10,PVL1-31-F-1R-U-10,PVL1-6-F-1R-U-10,PVL1-8-F-1R-U-10

PVL12系列：

PVL12-10-65-F-1R-RU-10,PVL12-12-33-F-1R-UU-10

PVL23系列：

PVL23-41-66-F-1R-DD-10,PVL23-65-94-F-1R-LL-10

PVL2系列：

PVL2-47-F-1R,PVL2-53-F-1R-L-10,PVL2-65-F-1R-U-10

PVL3系列：

PVL3-116-F-1R-D-10,PVL3-125-F-1R-D-10,PVL3-136-F-1R-D-10,PVL3-52-F-1R-D-10,PVL3-52-F-1R-U-10,PVL3-60-F-1R-D-10,PVL3-60-F-1R-U-10,PVL3-66-F-1R-D-10,PVL3-76-F-1R-D-10,PVL3-85-F-1R-D-10,PVL3-94-F-1R-D-10

VPV1系列：

VPV1-20-55-10，VPV1-20-70-10

20系列

20V25A-1CR 20VQ

2520系列

2520V/VQ 2520V17A14-1AD22L 2520VQ

2525系列

2525V/VQ 2525VQ

25系列

25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25

25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ

3520系列

3520VQ 3520VQ21A8S-1BBR

3525系列

3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ

35系列

35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R

35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42

4520系列

4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA

4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA

4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA

4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA

4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA

4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA

4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ

4535系列

4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ

45系列

45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A

45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75

一、型號釋義

• HP3VO：斜盤式軸向柱塞變量泵，用于開式回路；3 為系列規格，V = 變量，O = 開式回路。
• 常見排量規格：40/45/63/72/85 mL/r。
• 控制代碼：DR（壓力控制）、DRG（遠程壓力）、DRF/DRS（壓力流量 / 負載敏感）、LA（功率控制）、LE（電比例功率）等。
• 安裝：F = 法蘭、L = 腳座；R/L = 旋轉方向（軸端視）。

二、整體結構

1. 殼體 / 后蓋：高強度鑄鐵，剛性強、抗高壓形變，內置低壓進油腔與高壓出油腔。
2. 斜盤 - 柱塞組件：7/9 個柱塞滑靴組，滑靴靜壓支承貼合斜盤；斜盤傾角可變（0～max），決定排量大小。
3. 缸體 / 配流盤：缸體由傳動軸驅動，配流盤雙腰型槽精準分配吸 / 壓油；采用球面配流 + 壓力補償，高壓內泄低、效率高。
4. 變量調節器：集成伺服活塞、彈簧、控制閥；接收壓力 / 流量 / 功率信號，自動調節斜盤傾角，實現無級變量。
5. 傳動與密封：重載圓錐滾子軸承，可承受徑向 + 軸向力；高壓骨架油封 + 組合密封，軸端零泄漏。

三、核心技術參數（標準規格）

• 公稱排量：40～85 mL/r（依型號）
• 額定壓力：28 MPa（280 bar）
• 峰值壓力：32 MPa（320 bar）
• 轉速范圍：800～2200 r/min；最優 1500～1800 r/min
• 容積效率：≥92%（額定壓力、1500 r/min）
• 總效率：≥85%
• 噪音：≤62 dB (A)（1500 r/min、空載）
• 重量：28～42 kg（依排量）
• 液壓油：ISO VG46 抗磨液壓油；油溫 20～60℃
• 過濾精度：吸油 100μm，壓力油路 20～40μm

四、工作原理

傳動軸帶動缸體旋轉，柱塞隨缸體公轉并在缸孔內往復運動：

1. 吸油：柱塞下行，缸孔容積擴大，經配流盤低壓區從油箱吸油。
2. 壓油：柱塞上行，缸孔容積縮小，油液升壓，經配流盤高壓區輸出。
3. 變量調節：系統壓力 / 流量變化→調節器伺服活塞動作→改變斜盤傾角→柱塞行程變化→排量無級調節；傾角 0° 時排量為 0，傾角最大時排量最大。
4. 壓力補償：配流盤高壓區壓力自動補償軸向間隙，抑制內泄，穩定壓力與效率。

五、核心性能特點

1. 高壓高效：額定 28 MPa、峰值 32 MPa，容積效率≥92%，適合高壓節能系統。
2. 變量節能：可壓力 / 流量 / 功率 / 負載敏感控制，按需輸出流量，降低功耗與發熱。
3. 低噪低脈動：7/9 柱塞奇數設計 + 優化配流盤，壓力脈動小、運行平穩。
4. 自吸能力強：優化進油流道，自吸高度≤0.8 m，不易氣蝕。
5. 耐用可靠：關鍵副采用耐磨材料 + 靜壓支承，抗疲勞、壽命長；可通軸驅動，串聯其他泵。
6. 控制響應快：調節器動態響應≤100 ms，適合精密閉環控制。

六、常用控制方式

• DR（壓力控制）：維持出口壓力恒定，過載自動減小排量保壓。
• DRF/DRS（負載敏感）：泵輸出流量按需匹配負載，壓力僅略高于負載壓力，節能高效。
• LA（功率控制）：恒功率輸出，壓力升高時流量自動降低，防止電機過載。
• LE（電比例功率）：電信號無級調節功率，適配自動化遠程控制。

七、適用工況

• 工程機械：挖掘機、裝載機、壓路機（開式回路主液壓源）。
• 工業高壓：注塑機、壓鑄機、液壓機、高壓泵站。
• 船舶 / 環衛：船舶甲板機械、高壓清洗車、垃圾壓縮站。
• 特點場景：需高壓、變量、節能、低噪的開式液壓系統。

八、安裝與使用規范

1. 旋轉方向：軸端視，右旋（R）為標準；嚴禁反轉，否則無輸出、快速磨損。
2. 吸油要求：吸油管路短直、無泄漏；吸油高度≤0.5 m，避免吸空與氣蝕。
3. 同軸度：泵 - 電機同軸度≤0.05 mm，彈性聯軸器連接，防止偏磨與軸承損壞。
4. 油溫控制：正常 20～60℃；冷機（＜10℃）禁止高壓滿載啟動，需預熱。
5. 殼體泄油：泄油口單獨接油箱，泄油背壓≤0.3 MPa，避免油封損壞。

九、常見故障及成因

1. 壓力不足 / 無壓力：斜盤卡死、調節器故障、配流盤磨損、吸空漏氣、溢流閥異常。
2. 流量不足 / 動作慢：轉速不夠、柱塞 / 缸體磨損內泄、吸油濾芯堵塞、變量調節器卡滯。
3. 噪音大 / 振動：吸空氣蝕、軸承損壞、斜盤松動、油液污染、聯軸器對中不良。
4. 油溫過高：長期高壓過載、內泄過大、油液老化、散熱不良、泄油背壓高。
5. 泄漏：軸端油封老化、殼體密封損壞、配流盤磨損。
