海特克HYTEK葉片泵PV2R1-10/12/14/17/19/23/25/28/31-F-1R-U-10

KHG0系列：

KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC

KHG1系列：

KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC

KHG2系列：

KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC

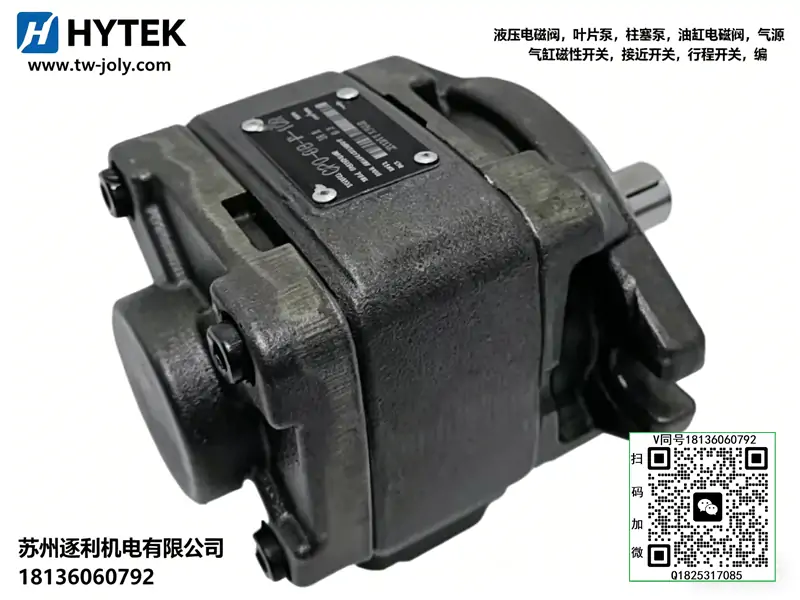

CP0系列：

CP0-08-P-10RCP0-10-P-10R,CP0-13-P-10R,CP0-16-P-10R,CP0-20-P-10R

CP1系列：

CP1-25-P-10R,CP1-32-P-10R,CP1-40-P-10R,CP1-50-P-10R,CP1-63-P-10R

CP2系列：

CP2-100-P-10R,CP2-125-P-10R,CP2-145-P-10R,CP2-160-P-10R,CP2-80-P-10R

HA10VS系列：

HA10VS0100DR/31R-PPA12N00,HA10VS0140DR/31R-PPA12N00,HA10VS018DR/31R-PPA12N00

HA10VS028DR/31R-PPA12N00,HA10VS045DR/31R-PPA12N00,HA10VS071DR/31R-PPA12N00

HA100系列：

HA100-F-R-04-H-S-K-32,HA100-F-R-04-H-S-K-32-V,HA145-F-R-04-H-S-K-32-V,HA16-F-R-01-H-S-K-32

HA185-F-R-04-H-S-K-32,HA37-F-R-01-H-K-32,HA37-F-R-01-H-S-K-32,HA37-F-R-04-H-K-32/3201

HA45-F-R-04-H-K-32,HA56-F-R-01-H-S-K-32,HA56-F-R-04-H-K-32,HA64-F-R-04-H-K-32

HA70-F-R-04-H-S-K-32-V,HA80-F-R-04-H-S-K-32-V,HA90-F-R-01-H-S-K-32

HAA2FM系列：

HAA2FM10/61W-VTD027,HAA2FM107/61W-VUX027,HAA2FM125/61W-VUX027,HAA2FM16/61W-VTD027

HAA2FM160/61W-VUX027,HAA2FM180/61W-VUX027,HAA2FM23/61W-VTD027 HAA

HAA2FM28/61W-VTD027 HAA,HAA2FM32/61W-VTD027 HAA,HAA2FM45/61W-VTD027 HAA

HAA2FM56/61W-VTD527,HAA2FM561W-VTD027 HAA,HAA2FM63/61W-VTD027

HAA2FM63/61W-VTD527,HAA2FM80/61W-VUX027,HAA2FM90/61W-VUX027

HG00系列：

HG00-20-08-01R-VPC,HG00-20-10-01R-VPC,HG00-20-13-01R-VPC,HG00-20-16-01R-VPC,HG00-20-20-01R-VPC

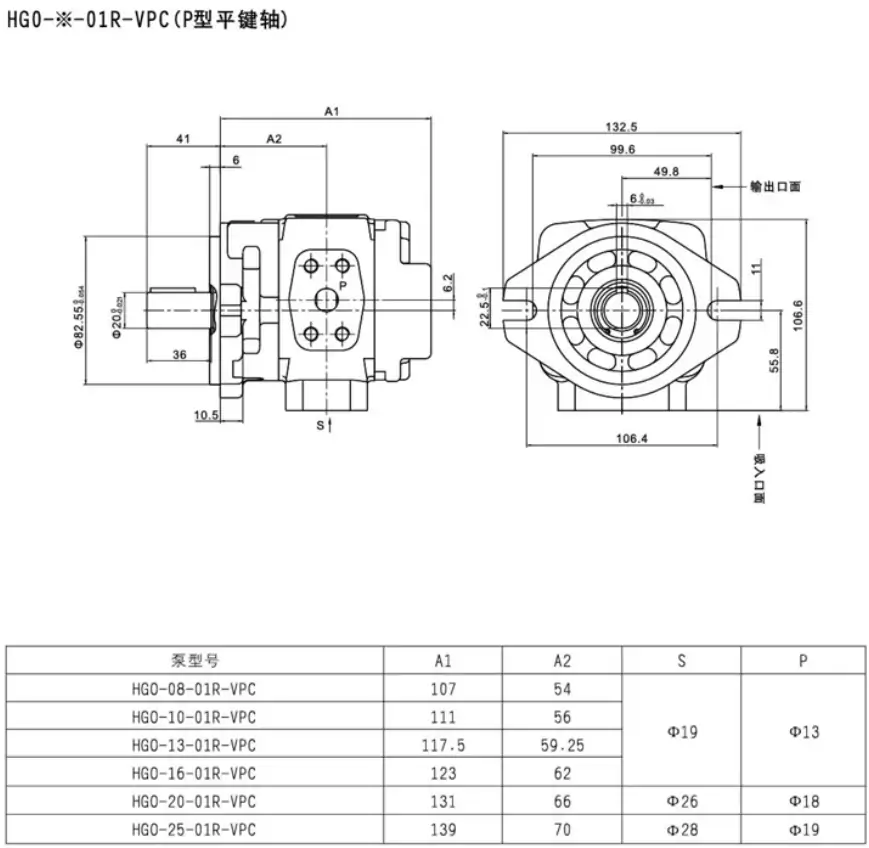

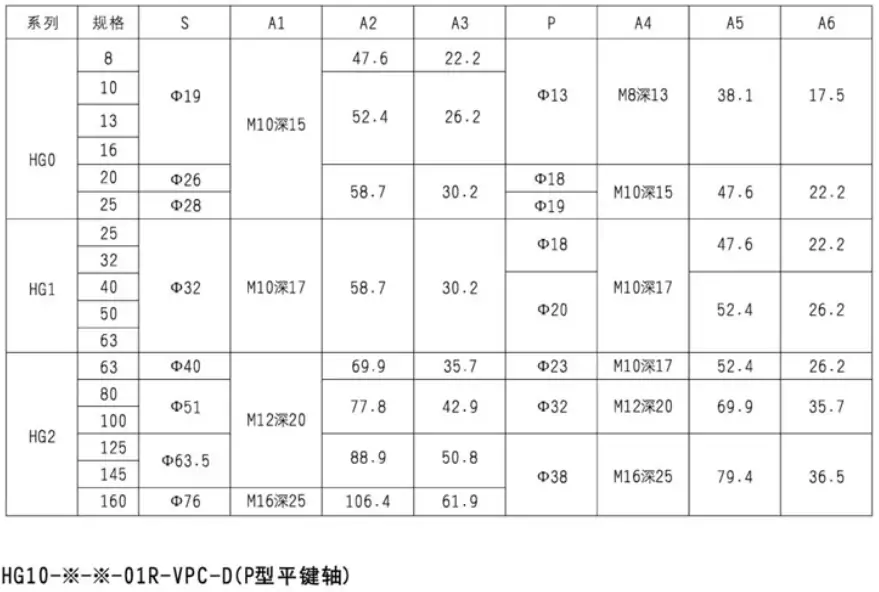

HG0系列：

HG0-08-01R-VPC,HG0-08-01R-VSC,HG0-10-01R-VPC,HG0-13-01R-VPC,HG0-16-01R-VPC,HG0-20-01R-VPC

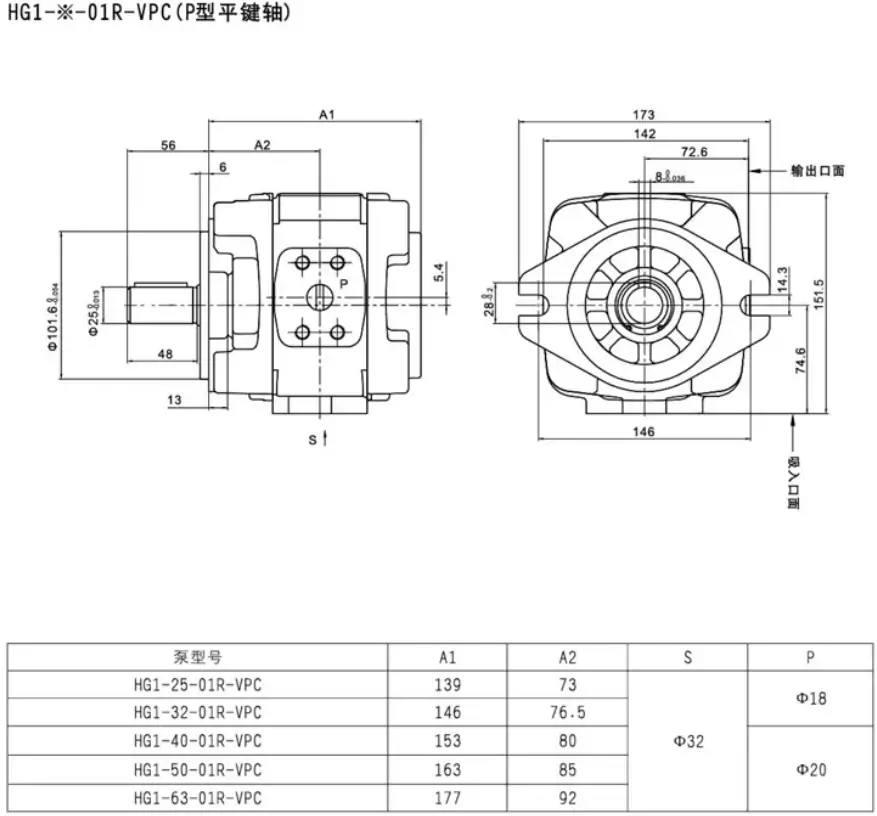

HG1系列：

HG1-25-01R-VPC,HG1-32-01R-VPC,HG1-40-01R-VPC,HG1-50-01R-VPC,HG1-63-01R-VPC

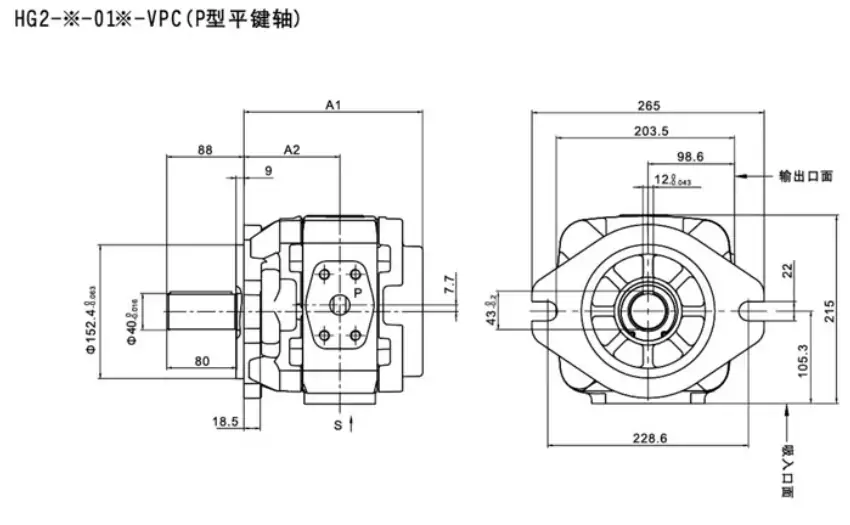

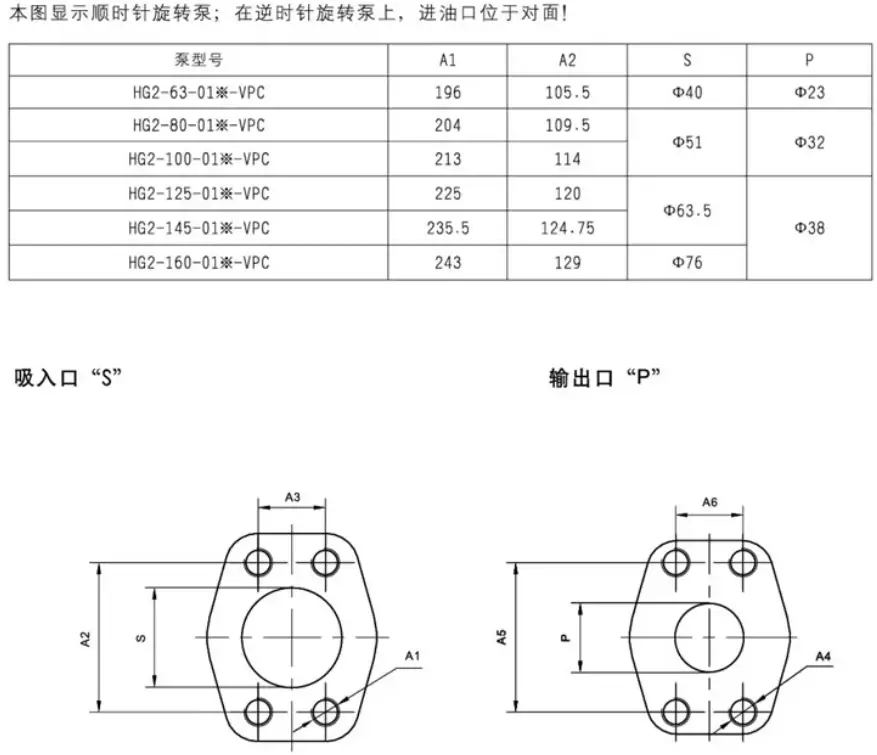

HG2系列：

HG2-100-01R-VPC，HG2-125-01R-VPC,HG2-145-01R-VPC,HG2-160-01R-VPC，HG2-80-01R-VPC

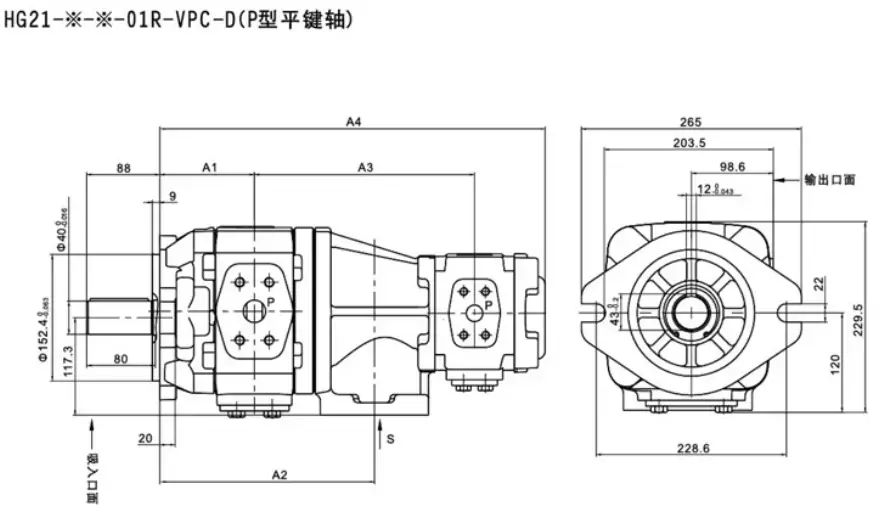

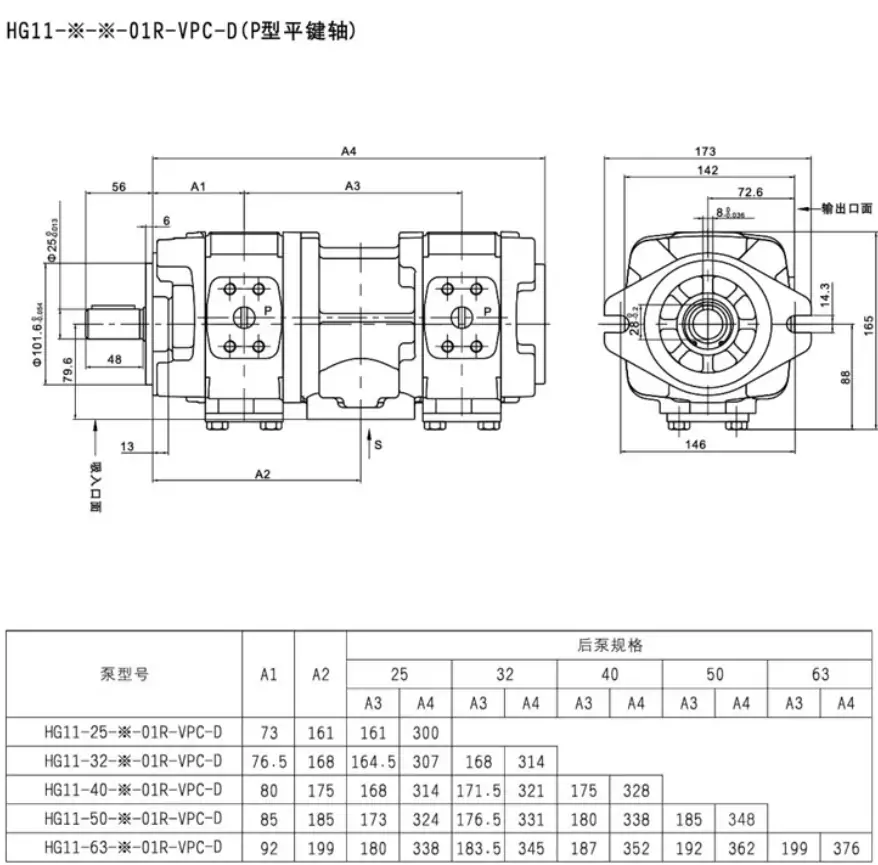

HG21系列：

HG21-100-25-01R-VPC-D-36-1,HG21-100-32-01R-VPC-D-36-1,HG21-100-40-01R-VPC-D-36-1,HG21-100-50-01R-VPC-D-36-1,HG21-100-63-01R-VPC-D-36-1,HG21-125-25-01R-VPC-D-36-1,HG21-125-32-01R-VPC-D-36-1,HG21-125-40-01R-VPC-D-36-1,HG21-125-50-01R-VPC-D-36-1,HG21-125-63-01R-VPC-D-36-1,HG21-160-25-01R-VPC-D-36-1,HG21-160-32-01R-VPC-D-36-1,HG21-160-40-01R-VPC-D-36-1,HG21-160-50-01R-VPC-D-36-1,HG21-160-63-01R-VPC-D-36-1,HG21-80-25-01R-VPC-D-36-1,HG21-80-32-01R-VPC-D-36-1,HG21-80-40-01R-VPC-D-36-1,HG21-80-50-01R-VPC-D-36-1,HG21-80-63-01R-VPC-D-36-1

P08系列：

P08-A1-F-R-01,P08-A2-F-R-01,P08-A3-F-R-01

P16系列：

P16-A1-F-R-01,P16-A2-F-R-01,P16-A3-F-R-01

P22系列：

P22-A1-F-R-01,P22-A2-F-R-01,P22-A3-F-R-01

P36系列：

P36-A1-F-R-01,P36-A2-F-R-01,P36-A3-F-R-01

P46系列：

P46-A1-F-R-01,P46-A2-F-R-01,P46-A3-F-R-01

PV2R2系列：

PV2R2-26-F-1R-U-10,PV2R2-33-F-1R-U-10,PV2R2-41-F-1R-U-10,PV2R2-47-F-1R-U-10,PV2R2-53-F-1R-U-10,PV2R2-59-F-1R-U-10,PV2R2-65-F-1R-U-10,PV2R2-75-F-1R-U-10

PVL系列：

PVL-65-F-1R-L-10

PVL1系列：

PVL1-10-F-1R-U-10,PVL1-12-F-1R-U-10,PVL1-14-F-1R-U-10,PVL1-17-F-1R-U-10,PVL1-19-F-1R-U-10，PVL1-23-F-1R-U-10,PVL1-25-F-1R-U-10,PVL1-28-F-1R-U-10,PVL1-31-F-1R-U-10,PVL1-6-F-1R-U-10,PVL1-8-F-1R-U-10

PVL12系列：

PVL12-10-65-F-1R-RU-10,PVL12-12-33-F-1R-UU-10

PVL23系列：

PVL23-41-66-F-1R-DD-10,PVL23-65-94-F-1R-LL-10

PVL2系列：

PVL2-47-F-1R,PVL2-53-F-1R-L-10,PVL2-65-F-1R-U-10

PVL3系列：

PVL3-116-F-1R-D-10,PVL3-125-F-1R-D-10,PVL3-136-F-1R-D-10,PVL3-52-F-1R-D-10,PVL3-52-F-1R-U-10,PVL3-60-F-1R-D-10,PVL3-60-F-1R-U-10,PVL3-66-F-1R-D-10,PVL3-76-F-1R-D-10,PVL3-85-F-1R-D-10,PVL3-94-F-1R-D-10

VPV1系列：

VPV1-20-55-10，VPV1-20-70-10

20系列

20V25A-1CR 20VQ

2520系列

2520V/VQ 2520V17A14-1AD22L 2520VQ

2525系列

2525V/VQ 2525VQ

25系列

25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25

25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ

3520系列

3520VQ 3520VQ21A8S-1BBR

3525系列

3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ

35系列

35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R

35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42

4520系列

4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA

4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA

4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA

4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA

4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA

4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA

4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ

4535系列

4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ

45系列

45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A

45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75

一、型號釋義

• PV2R1：?jiǎn)温?lián)高壓定量葉片泵，1 為基礎小型規格段
• 10：理論公稱排量 10 mL/r
• 常規后綴：R/L 旋轉方向、F 法蘭安裝、L 腳座安裝、油口方位區分代號

二、整體結構

1. 殼體、前蓋、后蓋：高強度鑄鐵材質，整體剛性高，抗振動、抗高壓形變；
2. 定子、轉子、葉片：大圓弧靜音定子曲線，多片式浮動葉片，液壓推力貼合定子內壁；
3. 雙側壓力補償配流盤：軸向間隙自動補償，抑制高壓內泄；
4. 傳動軸 + 重載軸承組：承載穩定，適合長期連續工況；
5. 高壓骨架油封、定位鎖緊結構：密封可靠，杜絕軸端滲漏。

三、核心技術參數

• 公稱排量：10 mL/r
• 額定工作壓力：16 MPa
• 瞬時峰值壓力：21 MPa
• 合理轉速區間：750～1800 r/min，標準工況優選 1500 r/min
• 理論流量（1500 r/min）：15 L/min
• 容積效率：≥91%（額定壓力、標準轉速下）
• 運行噪音：≤57 dB (A)
• 常規重量：7.5～8.3 kg
• 推薦液壓油：ISO VG32/VG46 抗磨液壓油
• 油口規格：吸油口大口徑、出油口高壓小口徑螺紋 / 法蘭制式

四、工作原理

傳動軸帶動轉子同步旋轉，葉片依靠離心力 + 底部液壓加壓，始終緊密貼合定子內曲面；
轉子、葉片、定子圍成的密閉容腔隨旋轉持續變化：

1. 容積逐步擴大區域：形成負壓，完成吸油；
2. 容積逐步縮小區域：油液擠壓升壓，通過配流盤高壓區輸出壓力油； 配流盤精準分區隔離吸油、壓油腔，配合壓力補償結構，降低間隙泄漏，穩定壓力與流量輸出。

五、核心性能特點

1. 壓力穩定：中高壓等級，壓力脈動小，適合精密液壓控制回路；
2. 低噪運行：優化定子過渡曲線，減少葉片沖擊，整機靜音表現優異；
3. 耐用性強：葉片、配流盤采用耐磨工藝，整體抗疲勞，適合工業連續作業；
4. 維護簡單：標準化內置泵芯結構，拆裝便捷，后期維修替換成本低；
5. 工況適配廣：可適配普通定量系統、變頻驅動系統，通用性強。

六、適用工況范圍

小型自動化設備、精密機床、輕工機械、小型液壓站、輔助動力單元、橡塑輔助設備等，適用于中小流量、穩定壓力需求的液壓系統。

七、安裝與使用規范

1. 旋轉方向：軸端視角，右旋為標準配置，嚴禁反向運轉，避免泵體快速磨損、無出油；
2. 吸油要求：吸油垂直高度≤0.5m，吸油管路完整密封，防止吸入空氣產生異響、氣蝕；
3. 過濾要求：吸油濾芯精度 100～150μm，系統污染度控制在 NAS 8 級以?xún)?nèi)；
4. 油溫區間：正常工作油溫 20～60℃，禁止低溫冷機高壓滿載啟動；
5. 同軸度：電機與泵連接同軸度誤差≤0.05mm，避免偏磨、軸承早期損壞。

八、常見故障及成因

1. 壓力上不去：配流盤磨損、葉片卡滯、油液過臟、系統溢流閥異常；
2. 噪音刺耳、抖動：吸空漏氣、油液粘度過低、定子曲面拉傷、軸承損壞；
3. 流量不足：轉速不達標、內部磨損內泄增大、吸油濾芯堵塞；
4. 油溫快速升高：長期過載、調壓過高、油液老化、散熱條件不足。
