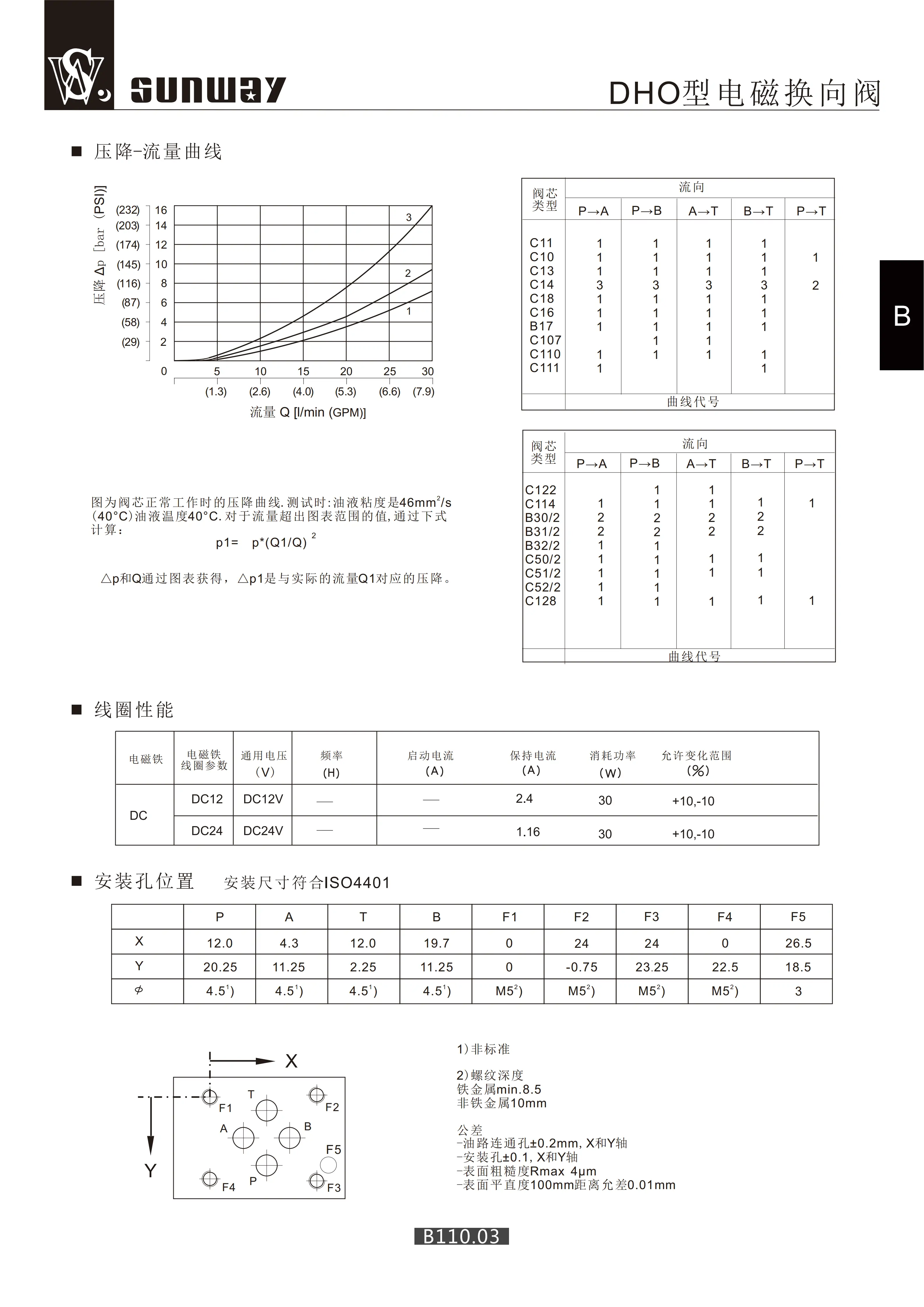

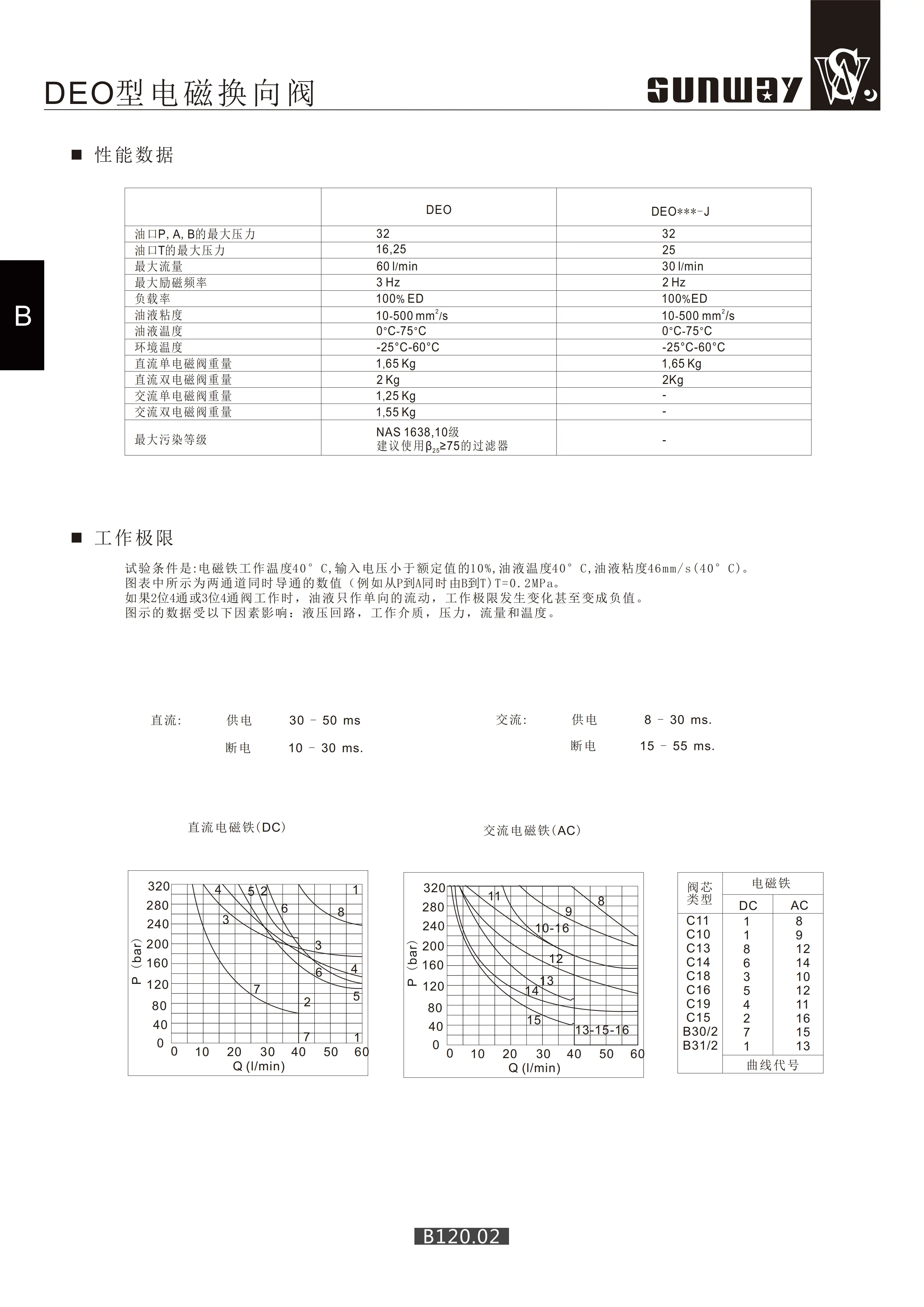

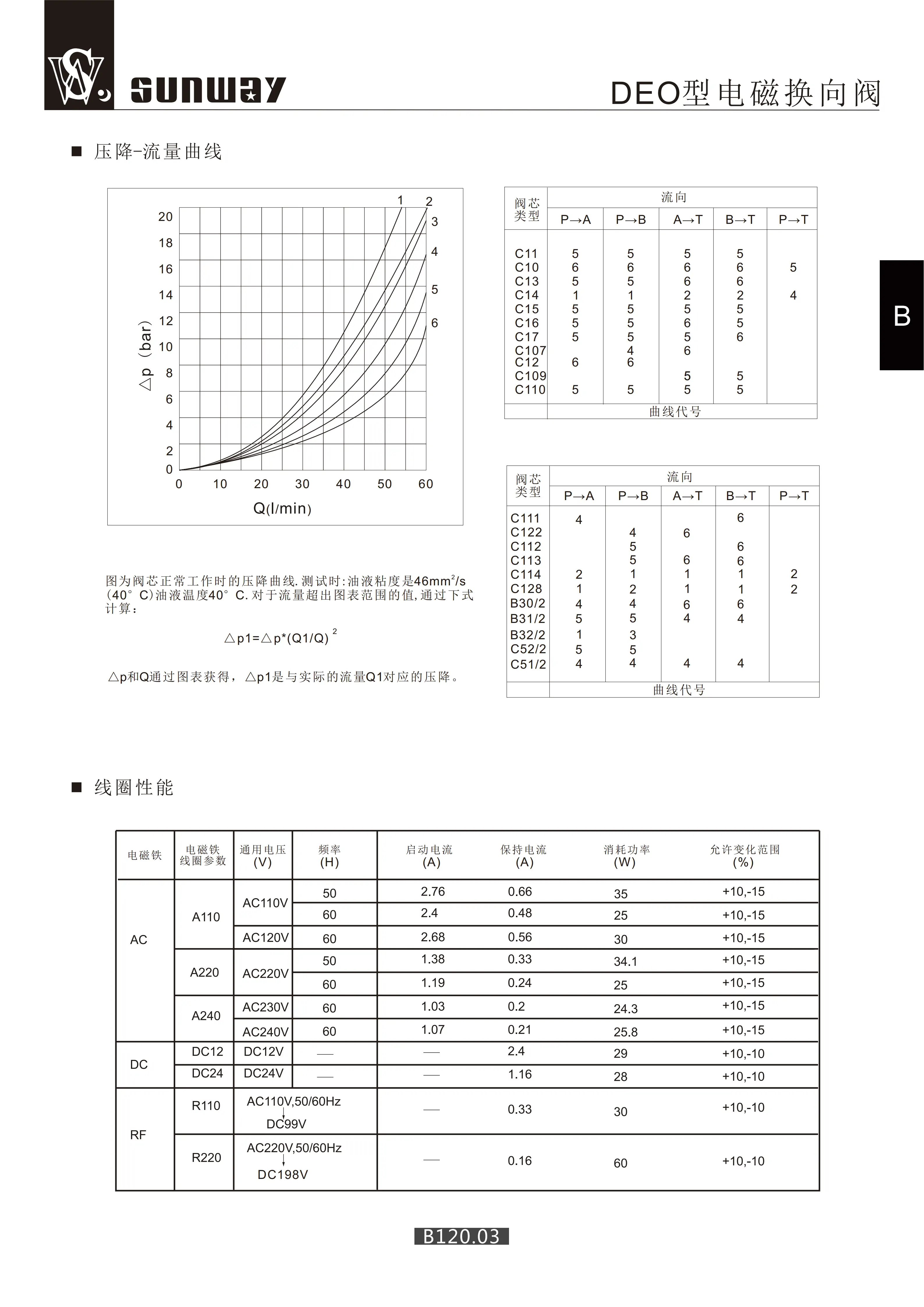

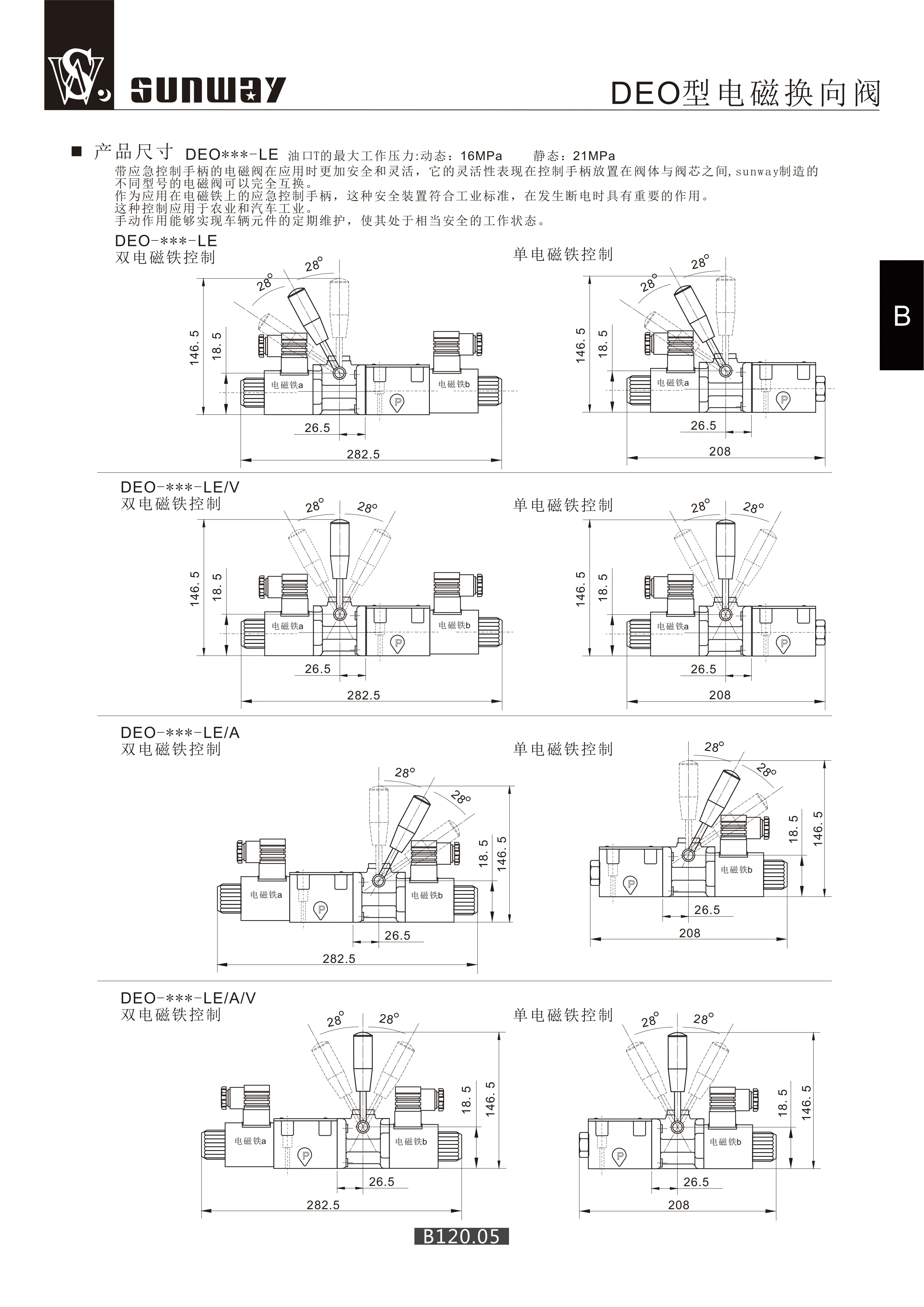

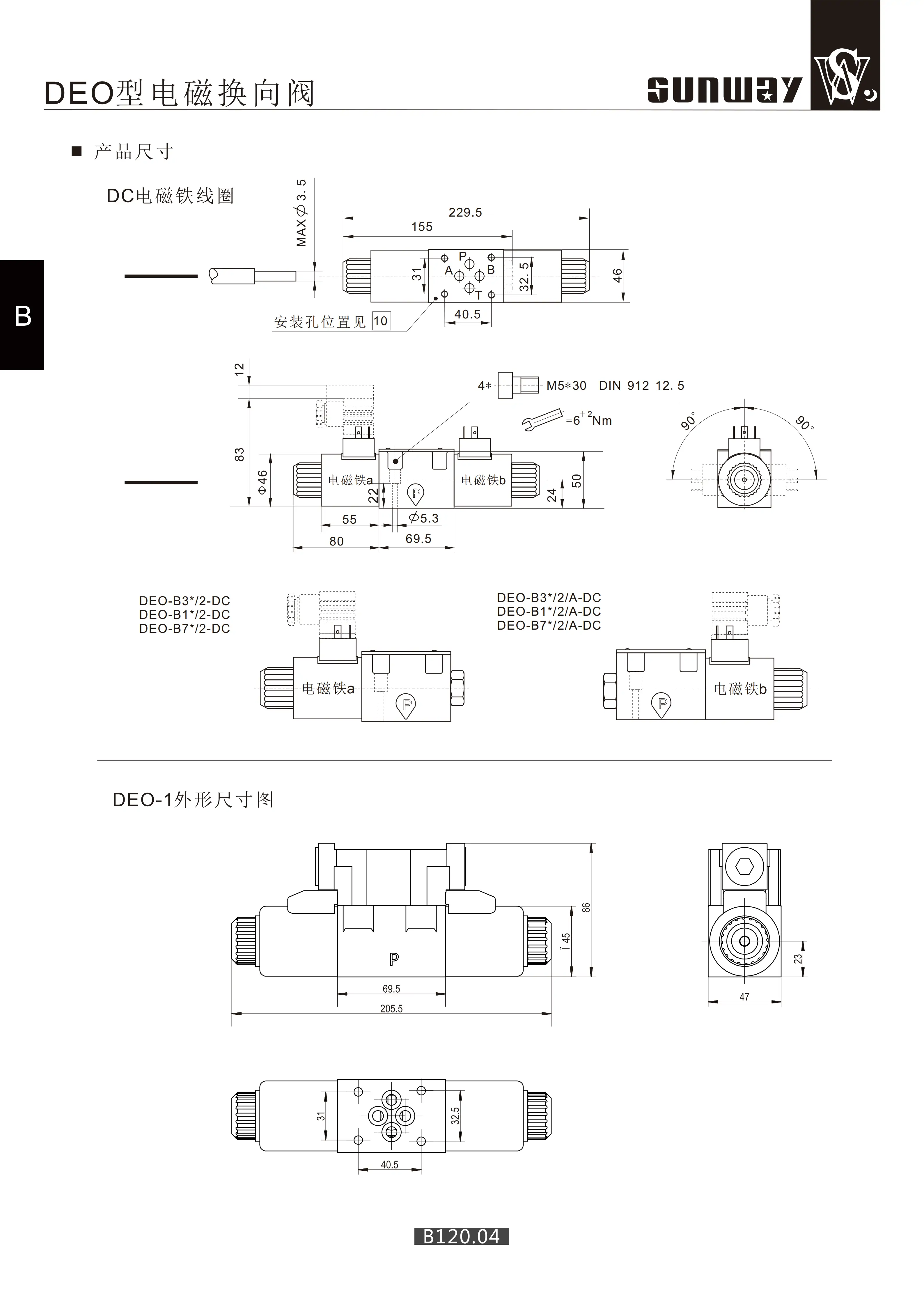

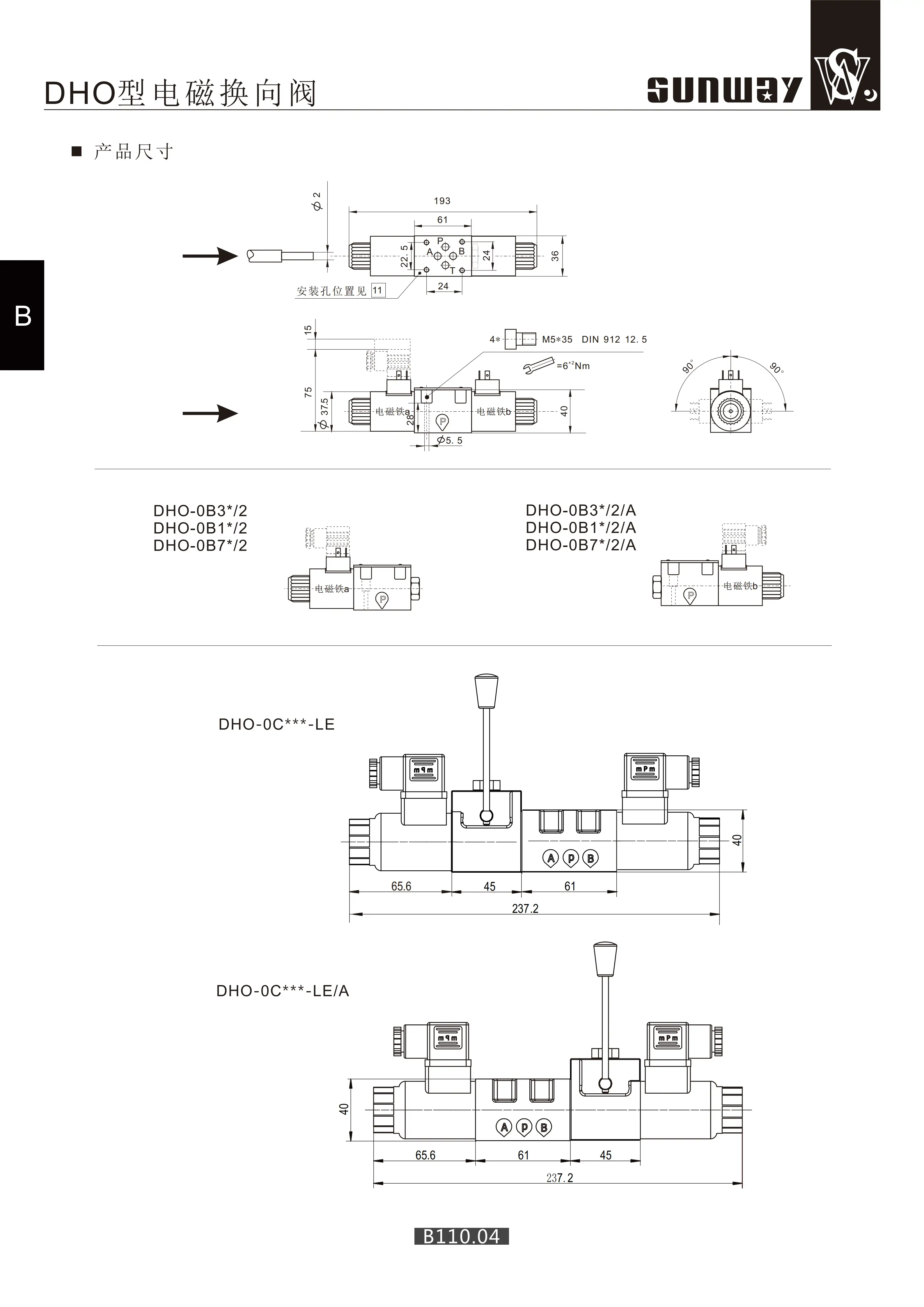

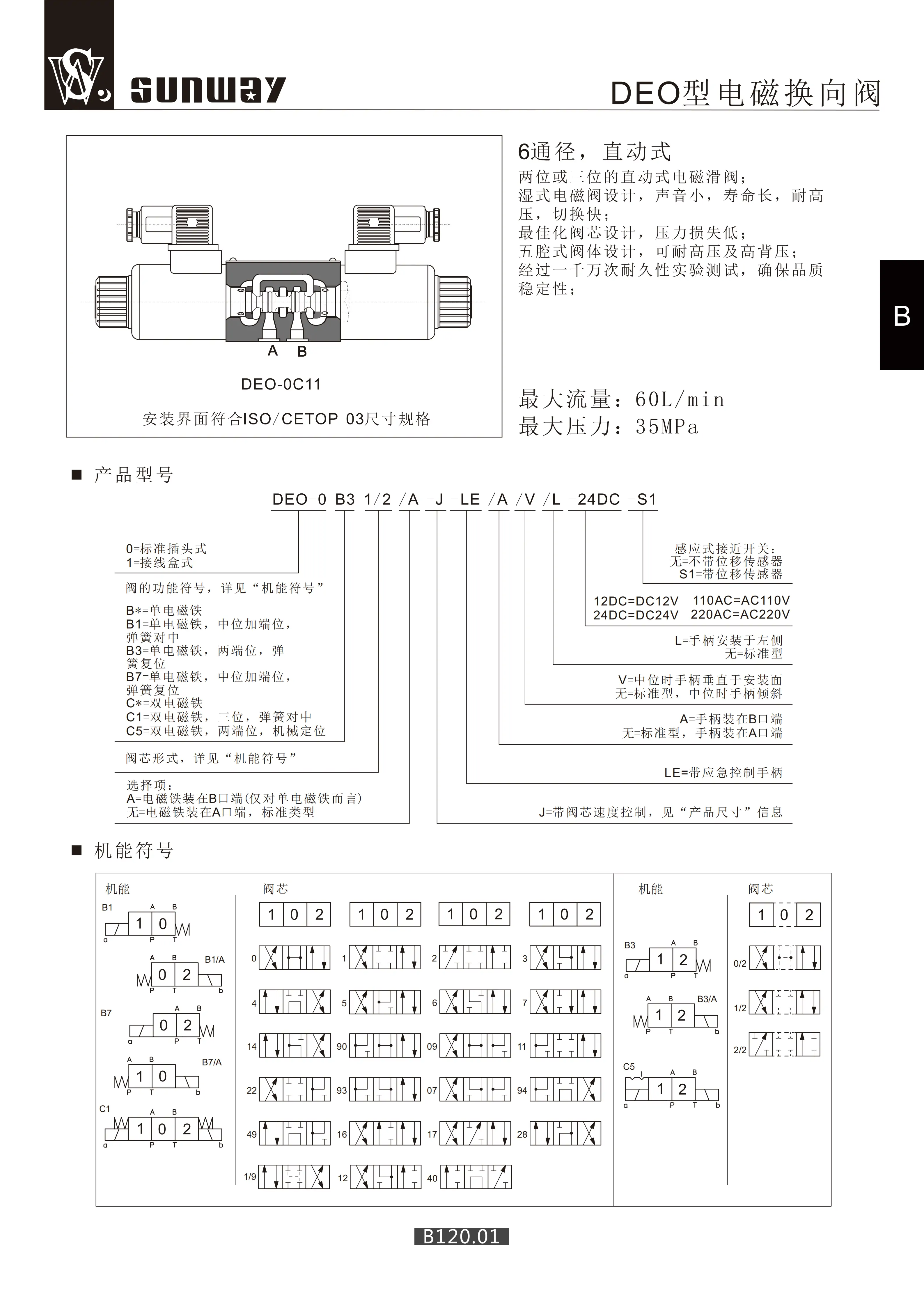

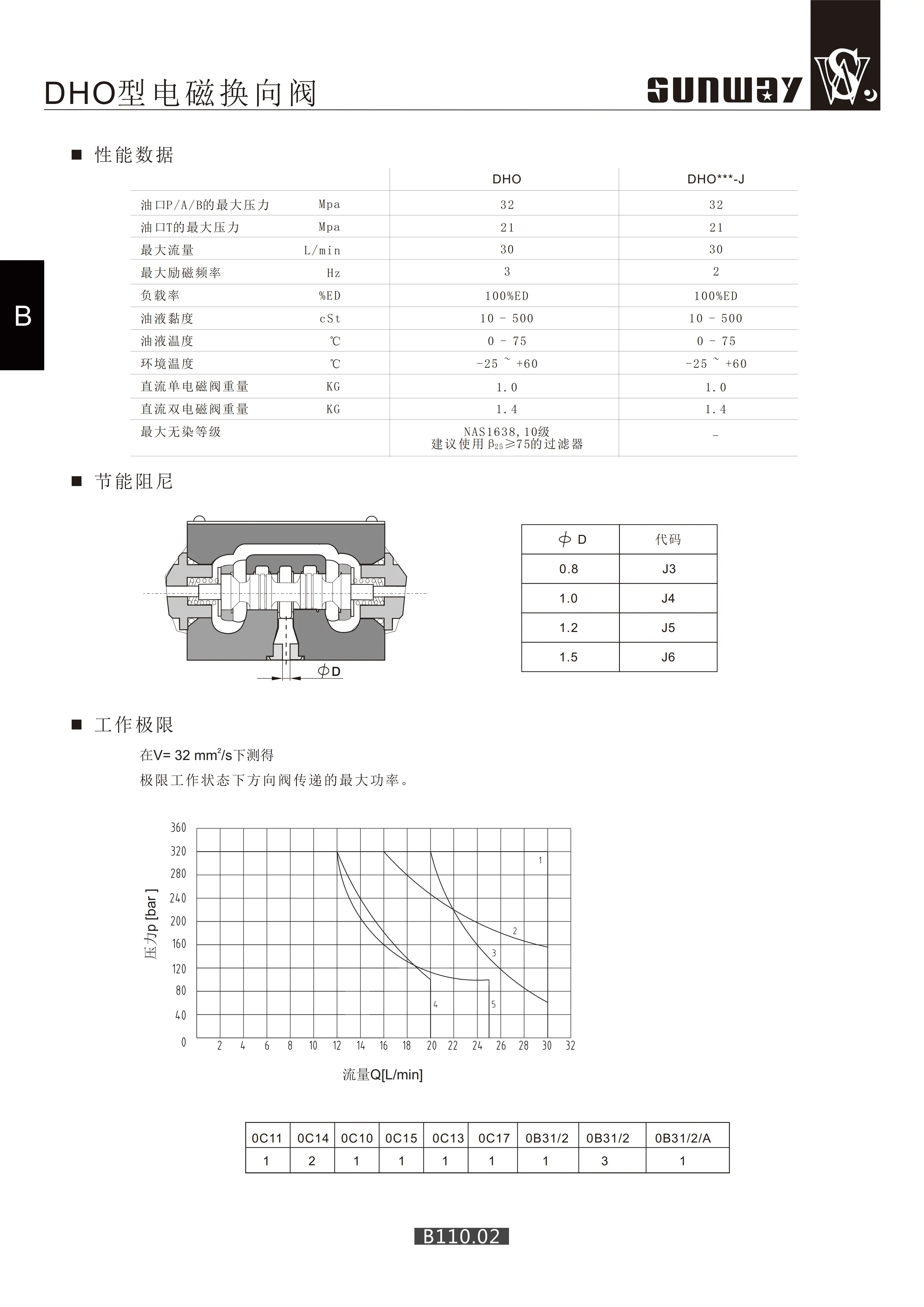

DHO-0B31/2-* 12V/24V線圈
DHO-0C11-* 12V/24V線圈
DHO-0C13-* 12V/24V線圈
DHO-0C14-* 12V/24V線圈
DLKZOR-TEB-SN-NP-140
SPRM6-A-0B1-S5/24
SPRM6-A-0C1-S3/24
SWRPEH10-C4B-100L-G24/A1
EG-031 是直動式電液比例溢流閥（小流量先導型），屬液壓比例壓力控制元件，用于小流量系統連續壓力調節、遠程壓力信號控制、多級壓力無級切換，常作為先導閥搭配大流量主溢流閥使用。
一、型號釋義
- EG：系列代號，直動式電液比例溢流閥
- 03：通徑規格 DN10（NG10），板式 / 管式通用安裝
- 1：壓力等級 / 控制形式代號（標準型，調壓范圍 0.5~21.0 MPa）
二、核心技術參數（標準型）
| 參數 | 數值 | 備注 |
| 結構形式 | 直動式、比例電磁控制、錐面密封 | 無主閥，電磁鐵直接驅動閥芯 |
| 最高工作壓力 | 21.0 MPa（210 bar） | 連續可調上限 |
| 最大流量 | 2 L/min | 小流量，僅作先導 / 小系統 |
| 調壓范圍 | 0.5～21.0 MPa | 電流 0~800mA 線性對應 |
| 控制方式 | 比例電磁鐵（DC24V） | 輸入電流→壓力線性輸出 |
| 額定電流 | 800 mA（DC24V） | 線圈電阻約 10 Ω |
| 滯環 / 重復性 | ≤3% / ≤1% | 需配專用比例放大器 |
| 適用介質 | ISO VG 32/46 抗磨液壓油 | 清潔度 ≤NAS 8 級 |
| 工作油溫 | -20℃～+80℃ | 氟橡膠密封可達 + 100℃ |
| 安裝方式 | 板式（ISO 4401-03）/ 管式（G1/4"） | 可選安裝形式 |
| 油口螺紋 | P/T 口：G1/4" | 小口徑，適配先導油路 |
| 重量 | 約 1.2 kg | 含比例電磁鐵 |
三、結構與工作原理
1. 主要結構
- 閥體：高強度鋁合金 / 鑄鐵，集成 P（進油）、T（回油）口
- 錐閥芯：硬質合金錐面，與閥座密封，彈簧復位
- 比例電磁鐵：DC24V，推力與輸入電流成正比
- 調壓彈簧：平衡電磁鐵推力，決定壓力 - 電流曲線
- 密封件：NBR 丁腈橡膠（氟橡膠可選，適配磷酸酯油液）
2. 工作原理（電流 - 壓力線性控制）
- 無電流狀態（0 mA） 電磁鐵無推力，彈簧將錐閥芯壓在閥座上，閥關閉，P 口壓力由負載決定（≤21 MPa）。
- 有電流狀態（0~800 mA） 電磁鐵通電產生推力，克服彈簧力推開錐閥芯，P 口油液經閥芯間隙溢流回 T 口；輸入電流越大→電磁鐵推力越大→閥芯開度越小→溢流阻力越大→P 口壓力越高，實現電流與壓力的線性比例控制。
- 先導控制應用 P 口接主溢流閥遙控口，T 口回油箱；通過調節 EG-031 的電流，遠程無級控制主閥溢流壓力，實現大流量系統的柔性壓力調節。
四、性能特點
- ? 線性度高：壓力 - 電流線性誤差≤±1%，控制精度高。
- ? 小流量高壓：2 L/min 小流量、21 MPa 高壓，適配先導控制。
- ? 響應快：頻率響應≥50 Hz，動態響應迅速。
- ? 低泄漏：錐面密封，內泄≤0.1 mL/min（21 MPa）。
- ? 安裝靈活：板式 / 管式雙安裝，適配狹小空間。
五、選型要點
- 通徑匹配：03 通徑（DN10），流量≤2 L/min，僅用于先導油路或小流量系統。
- 調壓范圍：標準型 0.5\21.0 MPa；低壓型 0.3\7.0 MPa（EG-031B）可選。
- 電氣配置：DC24V/800 mA，需配專用比例放大器（0\10V/4\20mA 信號輸入）。
- 介質適配：普通液壓油用 NBR 密封；磷酸酯介質需定制氟橡膠密封。
六、常見故障與排除
| 故障 | 原因 | 對策 |
| 壓力無調節（始終高壓） | 電磁鐵故障、閥芯卡滯、無電流 | 檢查電磁鐵、清洗閥體、排查放大器 |
| 壓力波動大、噪聲高 | 油液臟、閥芯磨損、彈簧疲勞 | 更換液壓油、研磨錐面、更換彈簧 |
| 壓力上不去（溢流早開） | 電磁鐵推力不足、線圈老化 | 檢查線圈電阻、更換電磁鐵 |
| 外泄口漏油 | 密封件老化、O 型圈損壞 | 更換 NBR / 氟橡膠密封件 |
七、典型應用
- 液壓站：大流量主溢流閥的遠程先導控制，實現無級調壓。
- 機床設備：精密液壓系統壓力閉環控制（如注塑機、液壓試驗機）。
- 工業自動化：電液比例控制系統壓力信號轉換（電信號→液壓壓力）。
- 小流量系統：小型液壓設備的直接壓力控制（如液壓夾具、微型泵站）。
