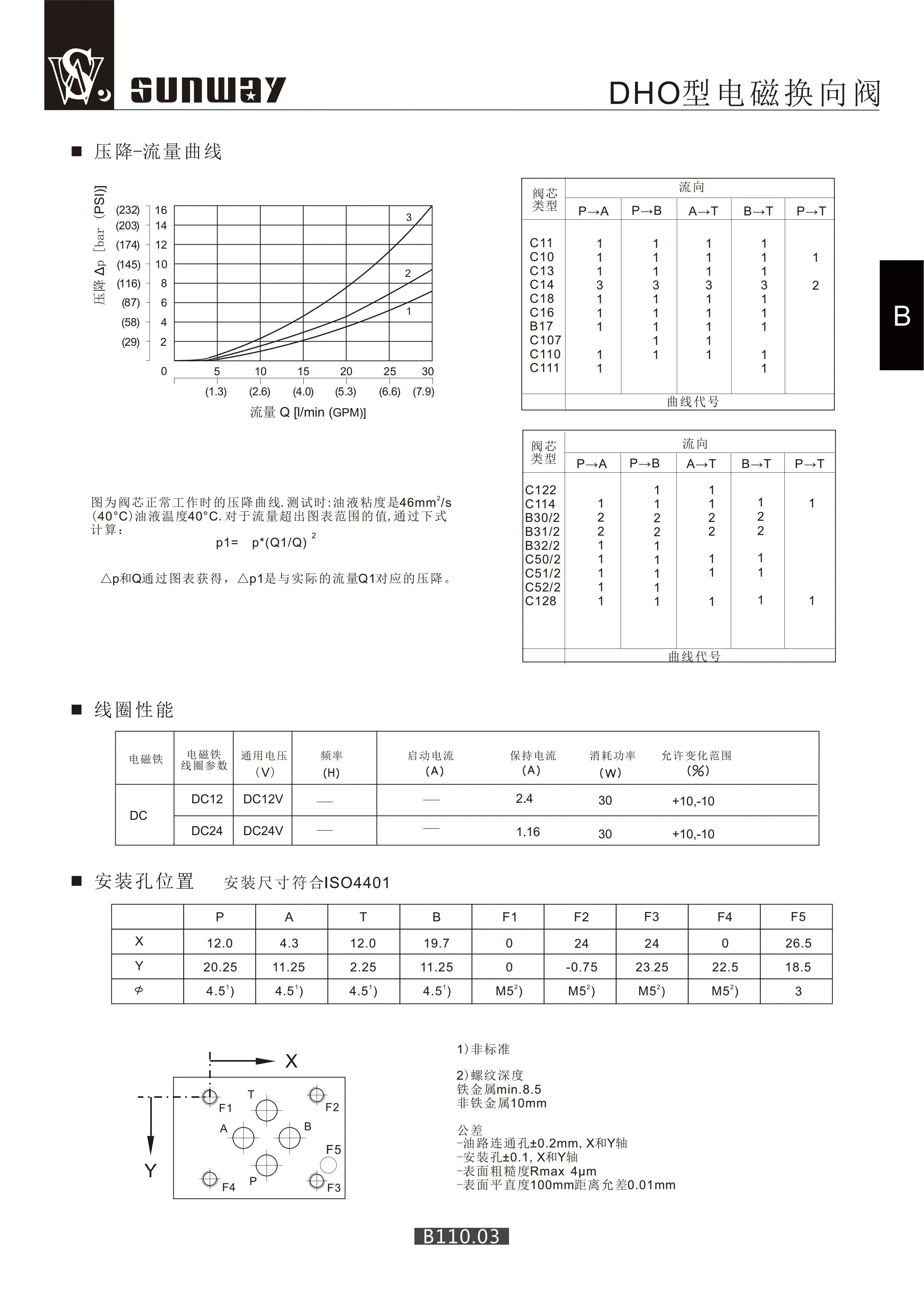

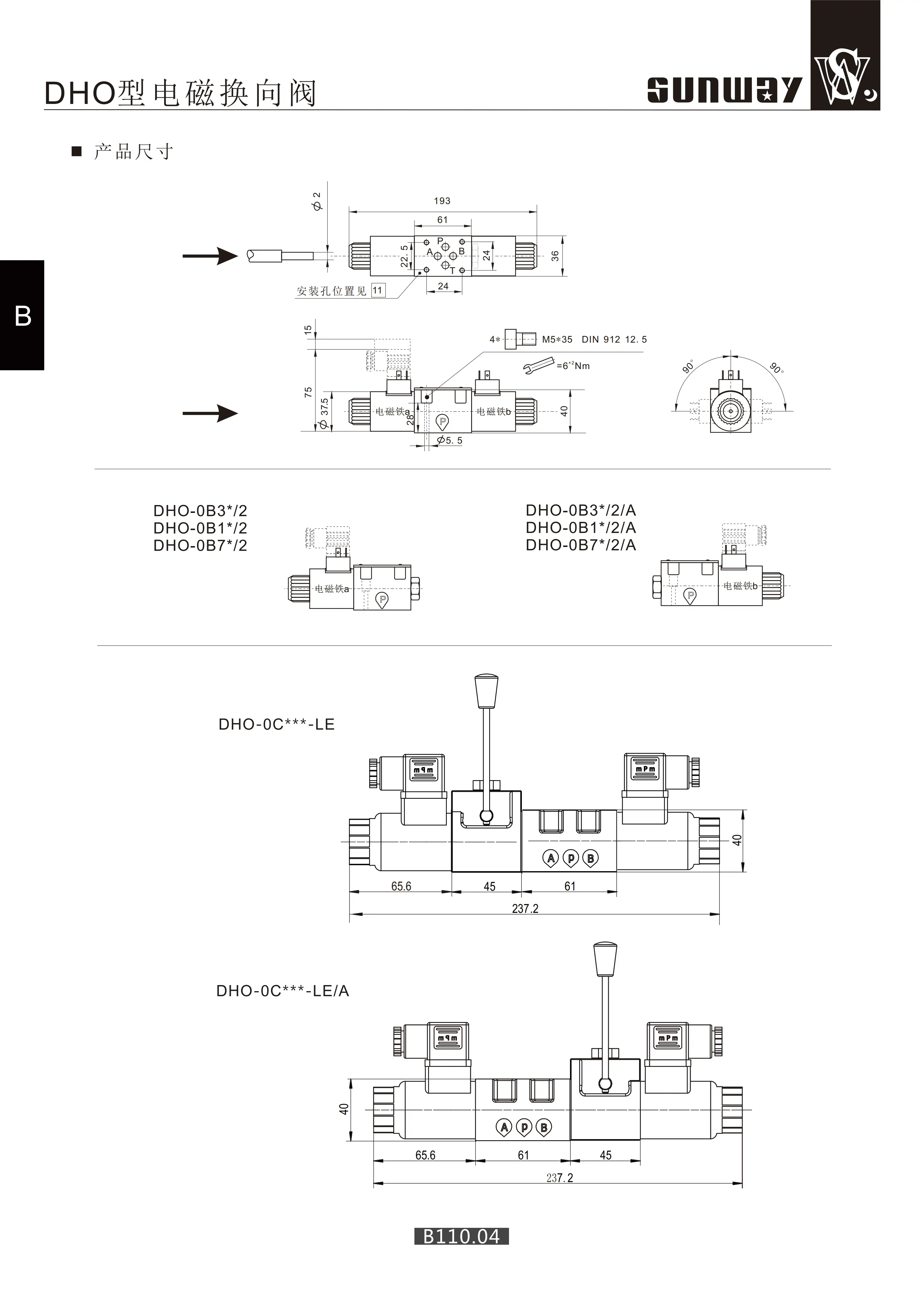

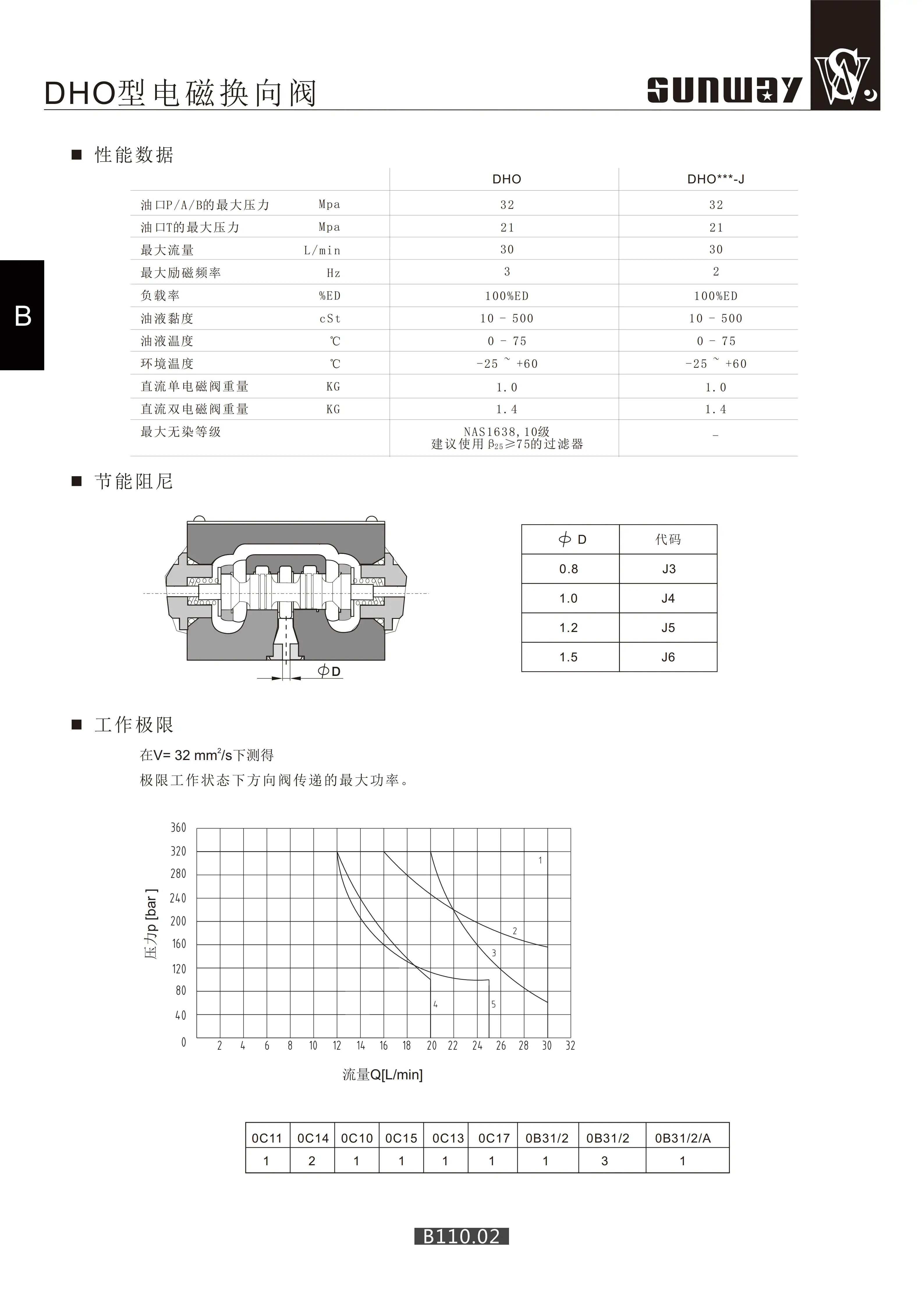

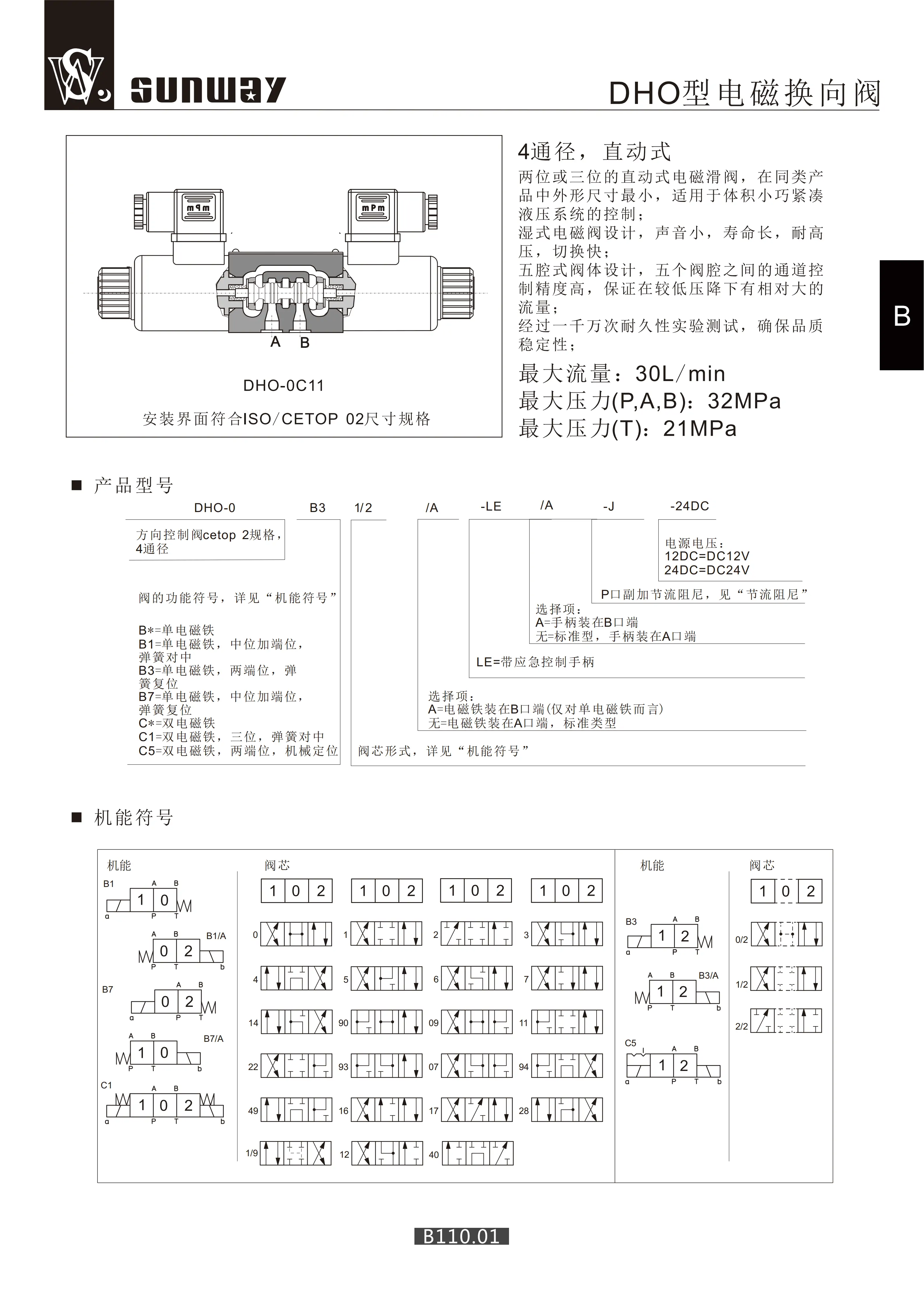

DHO-0B31/2-* 12V/24V線圈
DHO-0C11-* 12V/24V線圈
DHO-0C13-* 12V/24V線圈
DHO-0C14-* 12V/24V線圈
DLKZOR-TEB-SN-NP-140
SPRM6-A-0B1-S5/24
SPRM6-A-0C1-S3/24
SWRPEH10-C4B-100L-G24/A1
ECG5-06F 是先導式電磁溢流閥，屬液壓壓力控制元件，用于系統高壓安全限壓、遠程卸荷與多級壓力切換，適配中高壓、大流量液壓站。
一、型號釋義
- ECG5：系列代號，先導式電磁溢流閥
- 06：通徑規格 DN20（NG20），板式安裝
- F：調壓范圍 10.0～25.0 MPa（100～250 bar）
二、核心技術參數（標準型）
| 參數 | 數值 | 備注 |
| 結構形式 | 先導式、電磁控制、板式連接 | 主閥 + 先導閥 + 電磁換向閥 |
| 最高工作壓力 | 25.0 MPa（250 bar） | F 型調壓上限 |
| 最大流量 | 200 L/min | 推薦 80–160 L/min 工況 |
| 調壓范圍 | 10.0～25.0 MPa | F 型彈簧設定 |
| 控制方式 | 電磁遙控 / 手動調節 | 電磁鐵控制卸荷 / 加載 |
| 電磁鐵電壓 | DC24V / AC220V（可選） | 功率約 20–25 W |
| 泄漏量 | 內泄 ≤0.5 mL/min（25 MPa） | 錐面密封，泄漏極小 |
| 適用介質 | ISO VG 32/46 抗磨液壓油 | 清潔度 ≤NAS 9 級 |
| 工作油溫 | -20℃～+80℃ | 高溫版可達 +100℃ |
| 安裝方式 | 板式（ISO 4401-06 標準安裝面） | 螺栓固定于閥塊 |
| 油口螺紋 | P/T 口：G3/4"；遙控口 K：G1/4" | 標準公制螺紋 |
| 重量 | 約 9.9 kg | 不含電磁鐵與安裝螺栓 |
三、結構與工作原理
1. 主要結構
- 閥體：高強度鑄鐵，集成 P（進油）、T（回油）、K（遙控）口
- 主閥芯：三節同心滑閥，帶阻尼孔，主彈簧復位
- 先導閥：錐面直動式溢流閥，調壓彈簧 + 調節螺釘
- 電磁換向閥：二位二通，控制先導腔壓力，實現卸荷 / 加載
- 密封件：NBR 丁腈橡膠（氟橡膠可選，適配磷酸酯油液）
2. 工作原理（限壓 + 電磁卸荷）
- 正常工作（電磁不得電） 電磁鐵斷電，二位二通閥關閉。系統壓力油經阻尼孔進入先導腔，壓力低于先導閥設定值時，先導閥關閉，主閥上下腔壓力平衡，主閥關閉，系統壓力由負載決定；壓力達到設定值時，先導閥開啟，主閥上腔泄壓，主閥開啟溢流，限制系統壓力≤25 MPa，起安全保護作用。
- 電磁卸荷（電磁鐵得電） 電磁鐵通電，二位二通閥打開，先導腔直接通油箱，壓力歸零，主閥在壓差作用下全開，系統油液無壓回油箱，實現遠程卸荷，降低功耗、減少發熱。
- 多級壓力控制 遙控口 K 外接遠程調壓閥，可實現二級 / 三級壓力切換，滿足不同工況壓力需求。
四、性能特點
- ? 高壓大流量：25 MPa 高壓、200 L/min 大流量，適配重型機械。
- ? 電磁遙控卸荷：電控切換，響應快（≤0.5 s），節能高效。
- ? 先導式穩壓：壓力波動?。ā堋?.5 MPa），調壓平穩、噪聲低。
- ? 多功能集成：限壓、卸荷、遠程控制一體，簡化系統設計。
- ? 板式安裝：結構緊湊，安裝維護方便，泄漏點少。
五、選型要點
- 通徑匹配：06 通徑（DN20），流量 ≤200 L/min，適配 06 系列閥塊。
- 調壓范圍：B 型：0.5～7.0 MPa（低壓）C 型：3.5～14.0 MPa（中壓）F 型：10.0～25.0 MPa（高壓）
- 電壓選擇：DC24V（常用）/ AC220V，匹配系統電源。
- 介質適配：普通液壓油用 NBR 密封；磷酸酯介質需定制氟橡膠密封。
六、常見故障與排除
| 故障 | 原因 | 對策 |
| 壓力上不去（溢流早開） | 先導閥彈簧疲勞、錐面磨損 | 更換彈簧、研磨錐面或更換先導閥 |
| 壓力波動大、噪聲高 | 阻尼孔堵塞、閥芯卡滯、油液臟 | 清洗阻尼孔、閥體，更換液壓油 |
| 電磁不卸荷 | 電磁鐵故障、閥芯卡滯、電路問題 | 檢查電磁鐵、清洗閥體、排查電路 |
| 外泄口漏油 | 密封件老化、O 型圈損壞 | 更換 NBR / 氟橡膠密封件 |
七、典型應用
- 工程機械：挖掘機、裝載機、起重機的液壓系統限壓與卸荷。
- 機床設備：大型液壓機床、沖壓設備的高壓安全保護與節能控制。
- 冶金設備：軋機、連鑄機的高壓液壓站壓力控制。
- 液壓站：中高壓、大流量模塊化系統的安全限壓與遠程卸荷。
