JINHAI金海液壓DBDH10P10/31.5 DBDS20K10 DBDHS6 15G10/31.5電磁閥

一、JINHAI 變量葉片泵（VP 系列，低壓）

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

二、JINHAI 高壓葉片泵（HVP 系列）

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

三、JINHAI 齒輪泵（KCB/2CY/ZYB 系列）

KCB 鑄鐵齒輪泵

- KCB-18.3

- KCB-33.3

- KCB-55

- KCB-83.3

- KCB-135

2CY 高壓齒輪泵

- 2CY-1.08/2.5

- 2CY-2.1/2.5

- 2CY-3.1/2.5

- 2CY-5/2.5

ZYB 渣油齒輪泵

- ZYB-18.3

- ZYB-33.3

- ZYB-55

四、JINHAI 電磁換向閥（4WE 系列，力士樂型）

4WE6 通徑（6mm，24V/220V）

- 4WE6D61/CG24NZ5L

- 4WE6E61/CG24NZ5L

- 4WE6J61/CG24NZ5L

- 4WE6G61/CG24NZ5L

- 4WE6H61/CG24NZ5L

- 4WE6D61/EW220RNZ5L

- 4WE6E61/EW220RNZ5L

4WE10 通徑（10mm）

- 4WE10D33/CG24NZ5L

- 4WE10E33/CG24NZ5L

- 4WE10J33/CG24NZ5L

- 4WE10G33/CG24NZ5L

DSG 系列

- DSG-02-2B2-DL-24V/220V

- DSG-02-3C2-DL-24V/220V

- DSG-02-3C4-DL-24V/220V

- DSG-03-2B2-DL-24V/220V

- DSG-03-3C2-DL-24V/220V

WD-G 系列（鞋機專用）

- WD-G03-3C2-A2-N

- WD-G03-3C5-A2-N

- WD-G03-2B2-A2-N

五、JINHAI 手動換向閥（4WMM 系列）

- 4WMM6D50（彈簧復位）

- 4WMM6D50/F（鋼珠定位）

- 4WMM6Y50

- 4WMM6Y50/F

- 4WMM6H50

- 4WMM6H50/F

- 4WMM6G50

- 4WMM6G50/F

六、JINHAI 電液換向閥（4WEH 系列）

- 4WEH16C/24

- 4WEH16D/24

- 4WEH16Y/24

- 4WEH25C/24

- 4WEH25D/24

- 4WEH32C/24

- 4WEH32D/24

- 4WEH32Y/24

- 4WEH32C/220

- 4WEH32D/220

七、JINHAI 壓力閥（溢流閥 / 減壓閥 / 電磁溢流閥）

先導式溢流閥 DB/DBW 系列

- DB10B-1-50/31.5

- DB20B-1-50/31.5

- DB30B-1-50/31.5

- DBW10B-1-50/31.5/24V

- DBW20B-1-50/31.5/24V

- DBW30B-1-50/31.5/24V

- DBW10B-1-50/31.5/220V

- DBW20B-1-50/31.5/220V

先導式減壓閥 DR 系列

- DR10-1-50/31.5

- DR20-1-50/31.5

- DR30-1-50/31.5

電磁溢流閥 BSG 系列（油研型）

- BSG-03-2B2-D24

- BSG-03-3C2-D24

- BSG-06-2B2-D24

- BSG-10-2B2-D24

八、JINHAI 單向閥 / 節流閥

單向閥 S 系列

- S6A

- S6A/2

- S8A

- S8A/2

- S10A

- S10A/2

- S15A

- S15A/2

- S20A

節流閥 / 單向節流閥 DRV 系列

- DRV6

- DRV6/2

- DRV8

- DRV8/2

- DRV10

- DRV10/2

- DRV12

- DRV12/2

- DRV16

- DRV16/2

- DRV20

- DRV20/2

- DRV25

- DRV25/2

九、JINHAI 疊加閥（MRV/MBR/MPC/MFC）

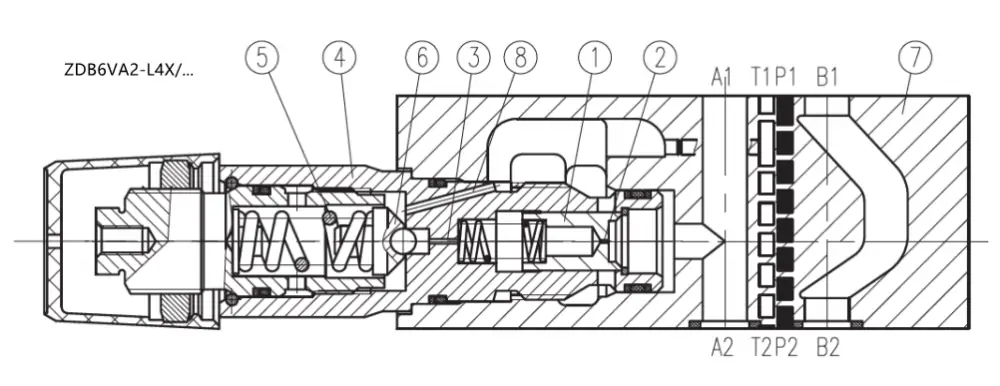

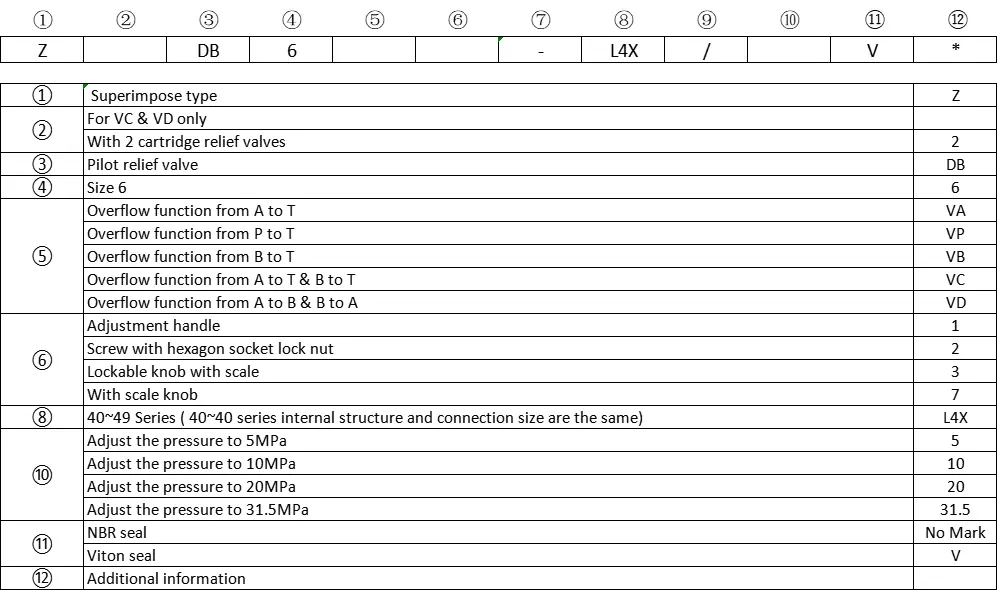

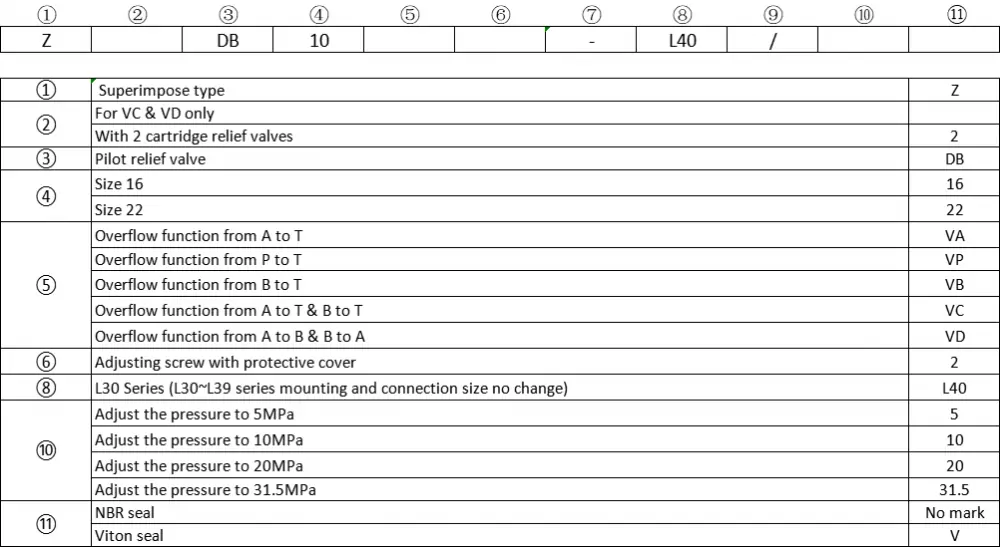

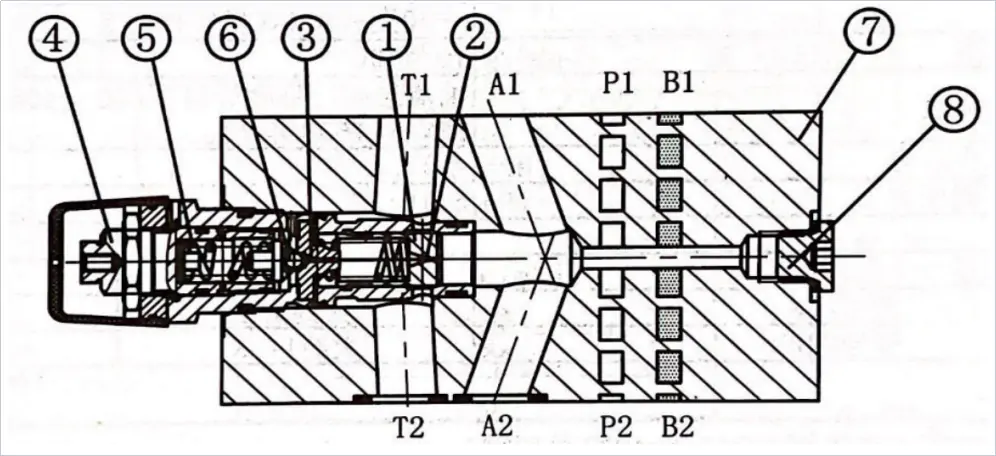

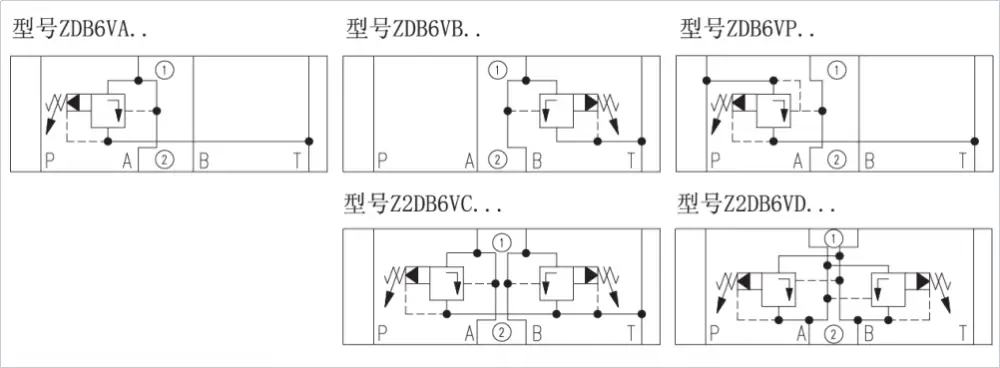

疊加式溢流閥 MRV

- MRV-02-P-1/2/3

- MRV-03-P-1/2/3

疊加式減壓閥 MBR

- MBR-02-P-1/2/3

- MBR-03-P-1/2/3

疊加式單向閥 MPC

- MPC-02-W/A/B

- MPC-03-W/A/B

疊加式節流閥 MFC

- MFC-02-04/06/10

- MFC-03-04/06/10

成套適配說明：力士樂標準NG10板式直動溢流閥，油路塊嵌入式安裝，和S10P1.0單向閥、Z2FS6節流閥同規格油路孔位通用，可并聯油泵出口、分支油路做局部過載保護。區別于DB10/DBW10先導溢流閥，閥體體積極小、響應速度快，專門用于小流量分支穩壓、單點過載兜底，不和主系統溢流閥功能沖突。

一、型號逐位國標通用釋義（原廠標準編碼）

• DBD：錐閥型直動溢流閥，采用錐面硬密封結構，無主閥芯、無先導阻尼油路，屬于純彈簧直驅結構，是力士樂最小體積溢流閥系列
• H：調壓調節方式，H=頂部?jī)?nèi)六角螺釘手動調節，帶防松鎖緊螺母，區別于K型旋鈕調節、G型蓋板調節，現場設備主流選型
• 10：公稱通徑NG10，油路塊標準插裝沉孔，和S10P1.0單向閥安裝孔完全通用，沉孔尺寸φ28×32mm
• P：安裝形式，P=板式平面安裝，直接壓入油路塊沉孔，壓板固定，外露尺寸極小，不占用疊加閥安裝空間
• 10：閥芯通流規格，10型最大溢流流量40L/min，剛好匹配HPV30油泵34L/min峰值流量，無流量過載嘯叫
• 31.5：調壓彈簧量程，額定調壓區間2.5~31.5MPa，全覆蓋整套系統31.5MPa承壓上限，和DBW10壓力等級一致
• 核心選型紅線：直動溢流閥嚴禁大流量連續溢流。DBD10最大連續溢流僅15L/min，超過該流量會快速發熱、閥芯顫振嘯叫；大流量主系統必須用DB10/DBW10，DBD僅做分支保護。

二、液壓&機械額定參數（全系統統一對標）

• 承壓參數：殼體極限耐壓35MPa，靜態長期工作壓力≤31.5MPa，短時沖擊承壓允許33MPa，匹配全部現有閥件耐壓標準
• 流量參數：瞬時峰值溢流40L/min，連續穩定溢流≤15L/min；溢流壓降0.3MPa@15L/min，溢流溫升極低
• 響應性能：開啟響應時間≤8ms，遠快于DB10先導閥35ms，適合壓力突變、沖擊載荷快速泄壓場景
• 密封結構：硬質合金錐閥芯+淬火閥座，金屬硬密封，靜態保壓24h內泄≤0.15MPa，保壓性能優于先導溢流閥
• 安裝扭力：壓板固定螺栓扭力9N·m，和S10P1.0單向閥壓板扭力完全一致；適配油路塊NAS8級油液清潔度、25μm回油濾芯
• 介質工況：適配VG32/VG46抗磨液壓油，工作油溫-20~70℃，標配N(xiāo)BR外圈密封，油液粘度10~420mm2/s

三、內部工作原理與油路接法

3.1 工作邏輯

系統壓力直接作用于錐閥芯底部，油壓克服頂部調壓彈簧預緊力，推動閥芯向上位移，進油口與回油口連通，多余油液直接溢流回油箱。無先導油路、無阻尼孔，結構零易損細小孔道，抗油液雜質能力極強，不易堵塞。

3.2 兩種標準現場接法

1. 分支支路保護：并聯Z2FS6節流閥出油側，單獨限制油缸支路最高壓力，避免節流壓差過高擊穿管路，主系統壓力不受影響
2. 油泵輔助兜底：并聯HPV30油泵出口，作為DBW10電磁溢流閥冗余備用，電磁閥故障斷電時，直動閥瞬時兜底泄壓，杜絕爆管
3. 油路禁忌：回油口必須直通油箱液面以下，內泄結構允許回油背壓≤2MPa，背壓超標會直接抬高設定壓力，調壓失效。

四、全系溢流閥橫向?qū)?biāo)（現場快速區分）

五、標準化現場調壓步驟

1. 系統泄壓：斷電后按壓4WE6換向閥手動頂桿，排空油路全部殘壓，直動閥帶壓調節極易造成閥芯彈跳拉傷閥座
2. 初始復位：松開頂部防松螺母，逆時針旋轉內六角螺釘至完全松弛，此時溢流壓力為2.5MPa彈簧下限
3. 慢速升壓：順時針單次旋轉1/8圈，間隔30秒等待壓力穩定，直動閥壓力波動滯后性弱，微調幅度必須小于先導閥
4. 余量鎖定：系統工作壓力上浮10%作為溢流設定值，例如工作壓力25MPa，溢流設定27.5MPa，預留沖擊余量，鎖緊防松螺母
5. 空載復測：連續空載運行15分鐘，壓力漂移不得超過±0.2MPa，漂移超標檢查回油背壓

六、高頻現場故障及處置

• 壓力調不上去：錐面粘附鐵屑、彈簧壓縮疲勞；酒精沖洗錐面密封區，更換同規格31.5MPa原裝彈簧，禁止混用低壓彈簧
• 低頻嘯叫震動：連續溢流流量超限、回油管徑過??；分流至DBW10承擔主溢流，放大回油管徑至G3/8
• 壓板結合面滲油：壓板扭力不均、外圈O型圈剪切；對角均分扭力復緊壓板，更換耐低溫NBR密封圈
• 保壓緩慢掉壓：錐閥座輕微拉傷；使用研磨膏配對研磨錐面，損傷嚴重直接更換閥芯組件

七、安裝維保硬性禁忌

• 安裝朝向：任意角度均可安裝，區別于先導閥無朝向限制，狹小油路塊可側向倒裝
• 混用禁忌：嚴禁用DBD系列替代DB10做主閥長期溢流，會出現閥體過熱變形、彈簧永久失效
• 清潔要求：插裝前清理油路塊沉孔毛刺，錐閥密封面容錯率極低，細微毛刺即可造成永久內泄
• 維保周期：每1800小時拆解清洗錐面，4000小時更換外圈密封及調壓彈簧，和系統液壓油同步更換
