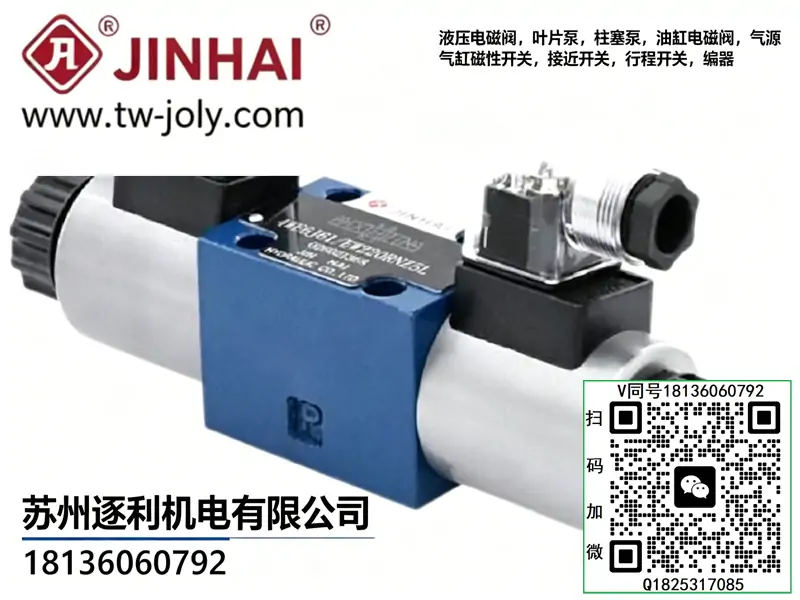

成套適配說明：ISO標準NG6濕式四通三位換向閥，底板與此前4WE6E完全通用、可原位互換，適配DBW10電磁溢流閥、EFBG比例閥、HED40壓力繼電器整套高壓系統。采用AC220V交流濕式電磁鐵，多用于車間無DC24V配電、待機需要油缸浮動的工況，是高壓浮動回路專用換向閥
一、型號逐位國標通用釋義（零品牌統一編碼）
- 4：四通油路，包含P進油、T回油、A/B執行工作四口，標準三位四通結構
- WE：內置濕式電磁鐵換向結構，閥芯浸泡在低壓油液中，降噪、抗油壓沖擊，線圈不易燒蝕，區別于干式電磁鐵
- 6：公稱通徑NG6（ISO4401-03），額定通流60L/min，完全覆蓋HPV-30最大34L/min流量余量
- H：閥芯中位機能代號（H型中位），三位四通最常用浮動中位，油路邏輯：P通T、A通B，四口互通
- 61：閥芯優化系列代號，61代配合間隙縮小，內泄漏降低25%，適配比例調壓波動油路，抗油液雜質卡滯
- E：電磁鐵結構代號，濕式交流專用鐵芯結構，適配工頻交流電，線圈耐溫等級高于直流款
- W220：額定線圈電壓AC220V/50Hz工業工頻市電，直接接入車間市電，無需額外開關電源轉換
- R：線圈內置壓敏電阻浪涌吸收，適配交流電路，吸收斷電反向高壓浪涌，保護上位機交流繼電器觸點（區別于直流N型續流二極管，二者不能混用）
- N：自帶內置防塵密封，電磁鐵尾部油霧隔離密封，防止液壓油氣滲入線圈內部
- Z5L：立式防水接線盒、側面集成手動應急頂桿，IP65防護，線纜垂直向下出線，防油污滴水，適配開放式液壓站
- 核心易錯區分：EW=交流220V、EG=直流24V，線圈本體、內部保護元件完全不通用，嚴禁交直流線圈互換接線，會瞬間擊穿線圈絕緣燒毀；R僅用于交流，N僅用于直流
二、液壓+電氣額定參數
- 液壓參數：最高工作承壓31.5MPa，匹配DBW10 31.5MPa系統上限；允許回油背壓≤10MPa，可與DBW10回油合流，無需單獨回油管
- 流量參數：額定穩定通流60L/min，短時峰值75L/min，全流量無嘯叫、無閥芯氣蝕，高低壓切換無沖擊異響
- 換向參數：通電換向時間30ms，斷電復位34ms；最高允許換向頻次45次/分鐘，低于直流款，不適合超高頻循環設備
- 電氣參數：?jiǎn)尉€圈額定功耗38VA，線圈絕緣等級H級，允許環境溫度-10~+65℃；線圈冷態電阻約1520Ω，斷電浪涌峰值≤600V
- 介質適配：ISO VG32/VG46抗磨液壓油，油液粘度10~420mm2/s，允許油液污染度NAS8級，標配NBR耐油密封
- 安裝參數：ISO03通用底板，4顆M6螺栓，鎖緊扭力13N·m，和4WE6E底板、密封墊片100%通用
三、H型中位油路邏輯（和E型核心差異）
1、左電磁鐵通電（閥芯右移）
油路：P→A、B→T，油缸無桿腔進油，油缸伸出夾緊，和4WE6E動作完全一致
2、右電磁鐵通電（閥芯左移）
油路：P→B、A→T，油缸有桿腔進油，油缸縮回松開，和4WE6E動作完全一致
3、雙線圈斷電中位（H型獨有特性）
油路：P-T互通、A-B互通。油泵直接卸荷空載，油溫低、能耗極?。挥透變汕换ネ?，油缸不受油壓約束，可受外力自由浮動、隨負載自適應位移。
中位選型對照：E型=油缸自鎖、油泵卸荷；H型=油缸浮動、油泵卸荷。需要保壓防下墜選E，需要浮動泄壓、自適應對中選H，二者底板完全互換，只需更換閥芯閥體
四、4WE6全系兩款主流閥橫向?qū)Ρ?/h2>
| 型號 | 供電類型 | 中位機能 | 油缸狀態 | 適用場景 |
|---|---|---|---|---|
| 4WE6E61/EG24NZ5L | DC24V直流 | P通T、AB封閉 | 雙向自鎖防下墜 | 夾緊保壓、垂直油缸防下滑 |
| 4WE6H61/EW220RNZ5L | AC220V交流 | P通T、AB互通 | 外力自由浮動 | 工件自適應對中、模具浮動合模、空載隨動 |
五、系統聯動搭配規范（對接存量閥組）
- 搭配DBW10電磁溢流閥：中位同時卸荷，雙重卸荷冗余，杜絕油泵空載溢流發熱，待機油溫下降15℃以上
- 搭配HED40壓力繼電器：浮動工況下A/B口壓力均等，繼電器不會誤觸發，適合浮動保壓報警
- 搭配EFBG比例閥：浮動動作前需要將比例壓力降至低壓，避免AB互通瞬間高壓對沖，產生液壓沖擊
六、交流線圈專屬接線規范
- 供電要求：必須使用獨立火線零線，禁止和電機共用零線，車間零線漂移會導致線圈異響、過熱
- 保護元件：內置R型壓敏電阻，無需外接滅弧器，嚴禁額外并聯直流續流二極管，會直接短路燒毀線路
- 布線間距：交流動力控制線和比例閥屏蔽信號線間距≥30cm，大于直流閥間距，避免工頻電磁干擾比例壓力漂移
- 互鎖邏輯：左右線圈軟硬件雙重互鎖，交流線圈同時通電短路電流極大，會直接燒毀控制柜空開
七、高頻現場故障排查（交流特有故障）
- 線圈嗡嗡異響、溫升過快：市電電壓波動超±10%、零線虛接；加裝單相交流穩壓電源，單獨做回路零線接地
- 中位油缸異常竄動：AB互通油路進氣、閥芯輕微偏磨；系統空載循環排氣，清洗閥芯周向節流槽
- 低溫?fù)Q向卡頓：交流電磁鐵啟動力隨溫度下降衰減；冬季將油溫預熱至20℃以上再啟動設備
- 接線盒凝露短路：立式出線未彎折防水，線纜回水；將出線線纜向下做滴水彎，杜絕凝露流入端子
八、安裝維保硬性禁忌
- 朝向要求：可任意角度安裝，但交流線圈禁止豎直倒置，倒置油液滲入線圈繞組，交流絕緣擊穿風險遠高于直流
- 濾芯匹配：同系統25μm精密回油濾芯，H型中位互通流量大，雜質更容易卡在閥芯配合面
- 手動頂桿：僅限斷電泄壓后操作，交流線圈帶壓誤動作沖擊力更大，極易損壞頂桿密封
- 維保周期：交流線圈壽命約6000小時，短于直流8000小時，需提前檢查線圈絕緣阻值，低于0.5MΩ直接更換
