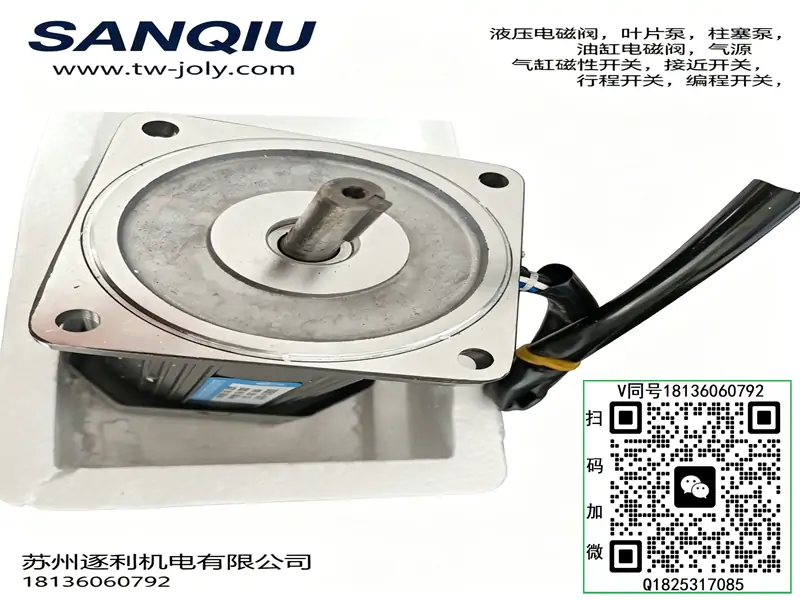

SANQIU  4RK25GN-CM 可逆剎車馬達 25W 調速減速電機

下面給你整理一份可直接存為 Word 的 SANQIU（三秋電機）完整型號匯總文檔（按系列分類，覆蓋常見全部型號）。

SANQIU（三秋電機）全型號匯總文檔

品牌：SANQIU（三秋電機）
主營：小型交流減速電機、調速電機、齒輪減速機、直流電機

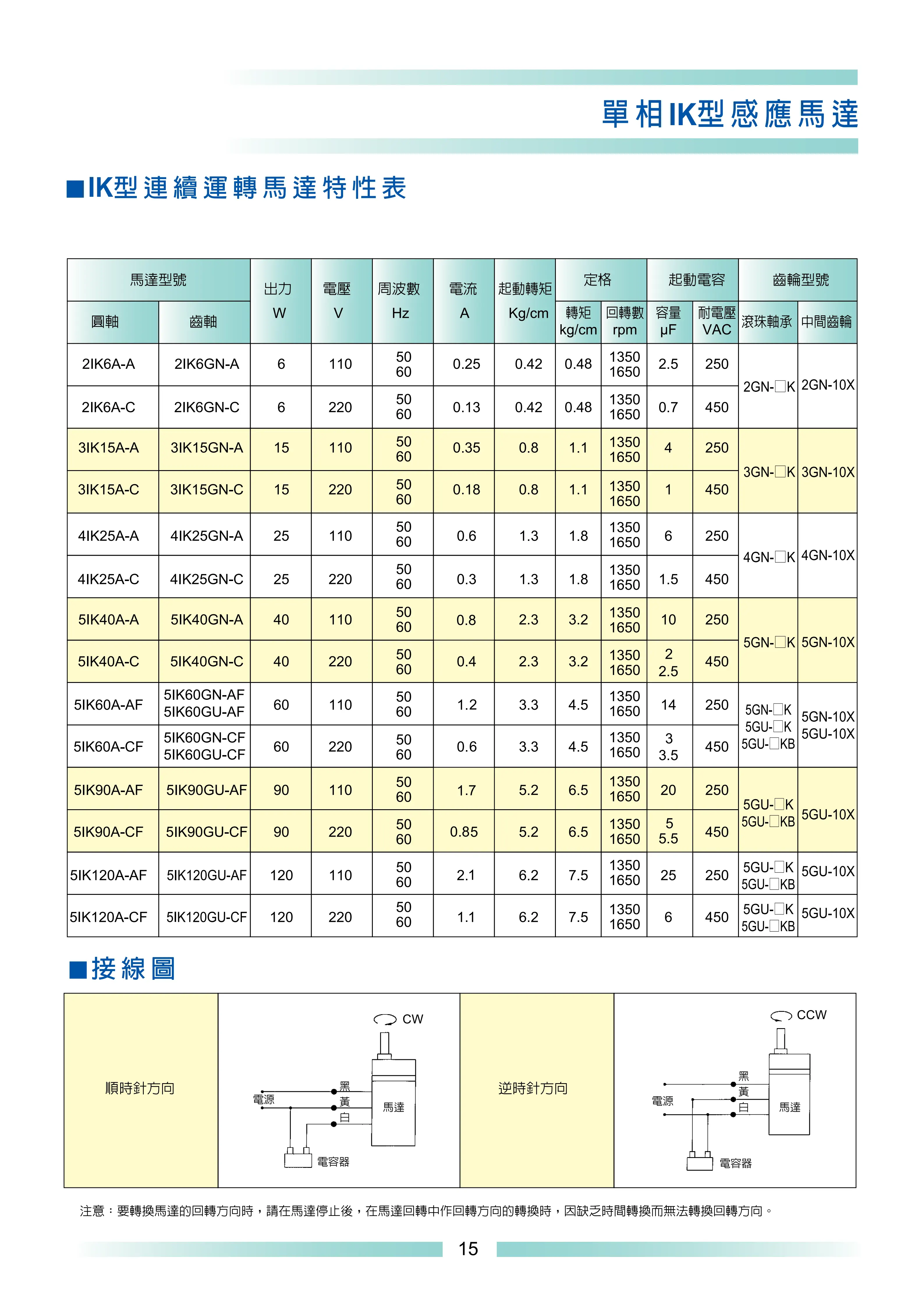

一、單相減速電機（IK 系列，110V/220V）

2IK 系列（6W）

• 2IK6GN?C、2IK6GN?M、2RK6GN?A、2RK6GN?C、2RK6GN?M
• 2GN3?1800K（減速箱）

3IK 系列（15W）

• 3IK15GN?A、3IK15GN?C、3IK15GN?M
• 3RK15GN?A、3RK15GN?C、3RK15GN?M
• 3GN3?1800K（減速箱）

4IK 系列（25W）

• 4IK25GN?A、4IK25GN?C、4IK25GN?M
• 4RK25GN?A、4RK25GN?C、4RK25GN?M
• 4GN3?1800K（減速箱）

5IK 系列（40W/60W/90W/120W）

• 5IK40GN?A、5IK40GN?C、5IK40GN?M
• 5IK60GN?A、5IK60GN?C、5IK60GN?M
• 5IK90GN?A、5IK90GN?C、5IK90GN?M
• 5IK120GN?A、5IK120GN?C、5IK120GN?M
• 5RK40GN?A、5RK40GN?C、5RK40GN?M
• 5RK60GN?A、5RK60GN?C、5RK60GN?M
• 5RK90GN?A、5RK90GN?C、5RK90GN?M
• 5RK120GN?A、5RK120GN?C、5RK120GN?M
• 5GN3?1800K、5GN5K、5GN10K、5GN15K、5GN20K、5GN30K、5GN50K、5GN60K、5GN75K、5GN100K、5GN120K、5GN150K、5GN180K（減速箱）

6IK 系列（140W/180W/200W）

• 6IK140GN?A、6IK140GN?C、6IK140GN?M
• 6IK180GN?A、6IK180GN?C、6IK180GN?M
• 6IK200GN?A、6IK200GN?C、6IK200GN?M
• 6RK140GN?A、6RK140GN?C、6RK140GN?M
• 6RK180GN?A、6RK180GN?C、6RK180GN?M
• 6RK200GN?A、6RK200GN?C、6RK200GN?M
• 6GN5K、6GN10K、6GN15K、6GN20K、6GN30K、6GN50K、6GN60K、6GN75K、6GN100K、6GN120K、6GN150K、6GN180K（減速箱）

二、調速電機（GU 系列，帶調速器）

5IK?GU 系列

• 5IK90GU?A、5IK90GU?C、5IK90GU?M
• 5IK120GU?A、5IK120GU?C、5IK120GU?M
• 5RK90GU?A、5RK90GU?C、5RK90GU?M
• 5RK120GU?A、5RK120GU?C、5RK120GU?M

6IK?GU 系列

• 6IK140GU?A、6IK140GU?C、6IK140GU?M
• 6IK180GU?A、6IK180GU?C、6IK180GU?M
• 6IK200GU?A、6IK200GU?C、6IK200GU?M
• 6RK140GU?A、6RK140GU?C、6RK140GU?M
• 6RK180GU?A、6RK180GU?C、6RK180GU?M
• 6RK200GU?A、6RK200GU?C、6RK200GU?M

三、三相減速電機（TK 系列，220V/380V）

3TK 系列（15W）

• 3TK15GN?A、3TK15GN?C

4TK 系列（25W）

• 4TK25GN?A、4TK25GN?C

5TK 系列（40W/60W/90W/120W）

• 5TK40GN?A、5TK40GN?C
• 5TK60GN?A、5TK60GN?C
• 5TK90GN?A、5TK90GN?C
• 5TK120GN?A、5TK120GN?C

6TK 系列（140W/180W/200W）

• 6TK140GN?A、6TK140GN?C
• 6TK180GN?A、6TK180GN?C
• 6TK200GN?A、6TK200GN?C

四、剎車電機（帶斷電剎車）

5IK?RGN 系列

• 5IK90RGN?CF、5IK120RGN?CF
• 5RK90RGN?CF、5RK120RGN?CF

6IK?RGN 系列

• 6IK140RGN?CF、6IK180RGN?CF、6IK200RGN?CF
• 6RK140RGN?CF、6RK180RGN?CF、6RK200RGN?CF

5IK?RGU 系列（剎車 + 調速）

• 5IK90RGU?CF、5IK120RGU?CF
• 5RK90RGU?CF、5RK120RGU?CF

6IK?RGU 系列（剎車 + 調速）

• 6IK140RGU?CF、6IK180RGU?CF、6IK200RGU?CF
• 6RK140RGU?CF、6RK180RGU?CF、6RK200RGU?CF

五、直流電機（DC 12V/24V）

24V 直流減速電機

• 24V?10W、24V?25W、24V?40W、24V?60W、24V?90W、24V?120W
• 配套減速箱：3GN/4GN/5GN/6GN 系列

六、常用減速箱速比（GN 系列）

• 3GN：3K、5K、10K、15K、20K、30K、50K
• 4GN：5K、10K、15K、20K、30K、50K
• 5GN：5K、10K、15K、20K、30K、50K、60K、75K、100K、120K、150K、180K
• 6GN：5K、10K、15K、20K、30K、50K、60K、75K、100K、120K、150K、180K

型號命名規則（便于你自查）

• 2/3/4/5/6：電機尺寸（2=6W，3=15W，4=25W，5=40–120W，6=140–200W）
• IK：單相；RK：單相可逆；TK：三相
• GN：普通；GU：調速；RGN：剎車；RGU：剎車 + 調速
• A：110V；C：220V；M：220V/380V
• 末尾 K：減速比；CF：剎車；UF：帶風扇

一、品牌與型號逐位釋義

• 市面80框全系廠商尺寸、接線完全互換，無需改安裝位
• 4：電機機框代號，前端法蘭外徑80mm，行業統稱4系列標準微型齒輪電機
• R：Reversible可逆電機，支持頻繁正反轉切換，內部繞組加厚，允許短時間堵轉，區別于普通IK感應電機（禁止頻繁換向）
• K：自帶內置接線盒，外部端子接線，無需內部引線，現場布線更便捷
• 25：電機額定輸出功率25W，微型輕載恒定扭矩輸出
• GN：齒輪軸輸出，適配4GN系列同軸減速箱，輸出軸為齒輪公頭，直插鎖止無打滑
• C：電容啟動單相電機，標準AC220V 50Hz民用/工控單相市電，無需三相電源
• M：內置斷電電磁剎車（最核心后綴），斷電瞬間抱死主軸，通電解除剎車，防止負載慣性滑行

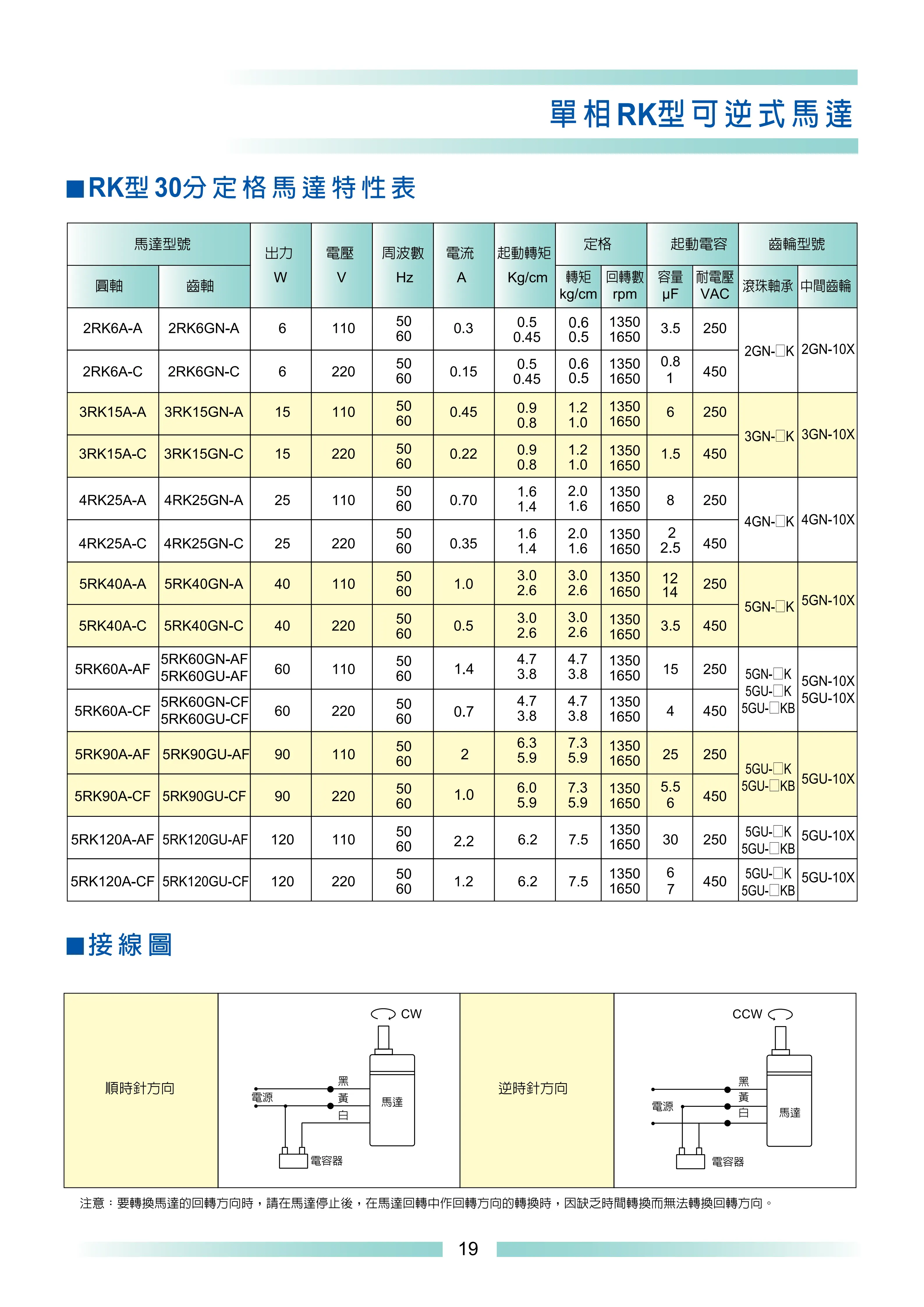

• 型號區分：4IK25GN-C=普通單向電機、無剎車、禁止頻繁換向；4RK25GN-C=可逆無剎車；4RK25GN-CM=可逆+斷電剎車，自動化工位標配款

二、基礎結構與動作邏輯

• 電機類型：單相220V交流可逆電磁剎車齒輪馬達，電機主體+尾部電磁制動器分體集成，一體式結構無需外接剎車組件
• 原生轉速：電機裸機同步轉速1300r/min，需搭配外置4GN減速箱調低輸出轉速、放大扭矩
• 剎車工作邏輯（獨立線圈控制） 電機通電運轉：剎車線圈同步通電，剎車銜鐵吸合，摩擦盤分離，主軸自由旋轉電機斷電停機：剎車線圈同步斷電，內部彈簧頂緊摩擦盤，主軸剛性抱死，滑行距離≤0.5°
• 換向特性：正反轉切換無需延時，間隔≥0.3s即可頻繁切換，適合往復移栽、擋板限位工位

三、核心技術參數

• 額定電壓/頻率：AC220V 50Hz，電壓波動允許±10%，超出范圍會燒電容或剎車線圈
• 額定滿載電流：0.66A，啟動沖擊電流2.1A，選型空開建議1A
• 額定工作制：S2短時30分鐘工作制，禁止24小時不間斷滿載運行，長時間運行會繞組過熱
• 內置啟動電容：4μF/450V，原廠內置不可私自更換容值，容值偏差超0.5μF會啟動無力
• 剎車參數：剎車電壓獨立AC220V，剎車響應時間≤80ms，單次剎車壽命≥100萬次
• 絕緣等級：B級（耐溫130℃），繞組溫升≤75K，常溫連續工作外殼溫度≤72℃
• 防護等級：IP40，防塵防手指觸碰，禁止潮濕淋水環境使用
• 使用環境：環境溫度-10℃~40℃，濕度≤90%無凝露，無粉塵腐蝕性氣體
• 噪音指標：滿載運行噪音≤60dB，優于同規格普通感應電機

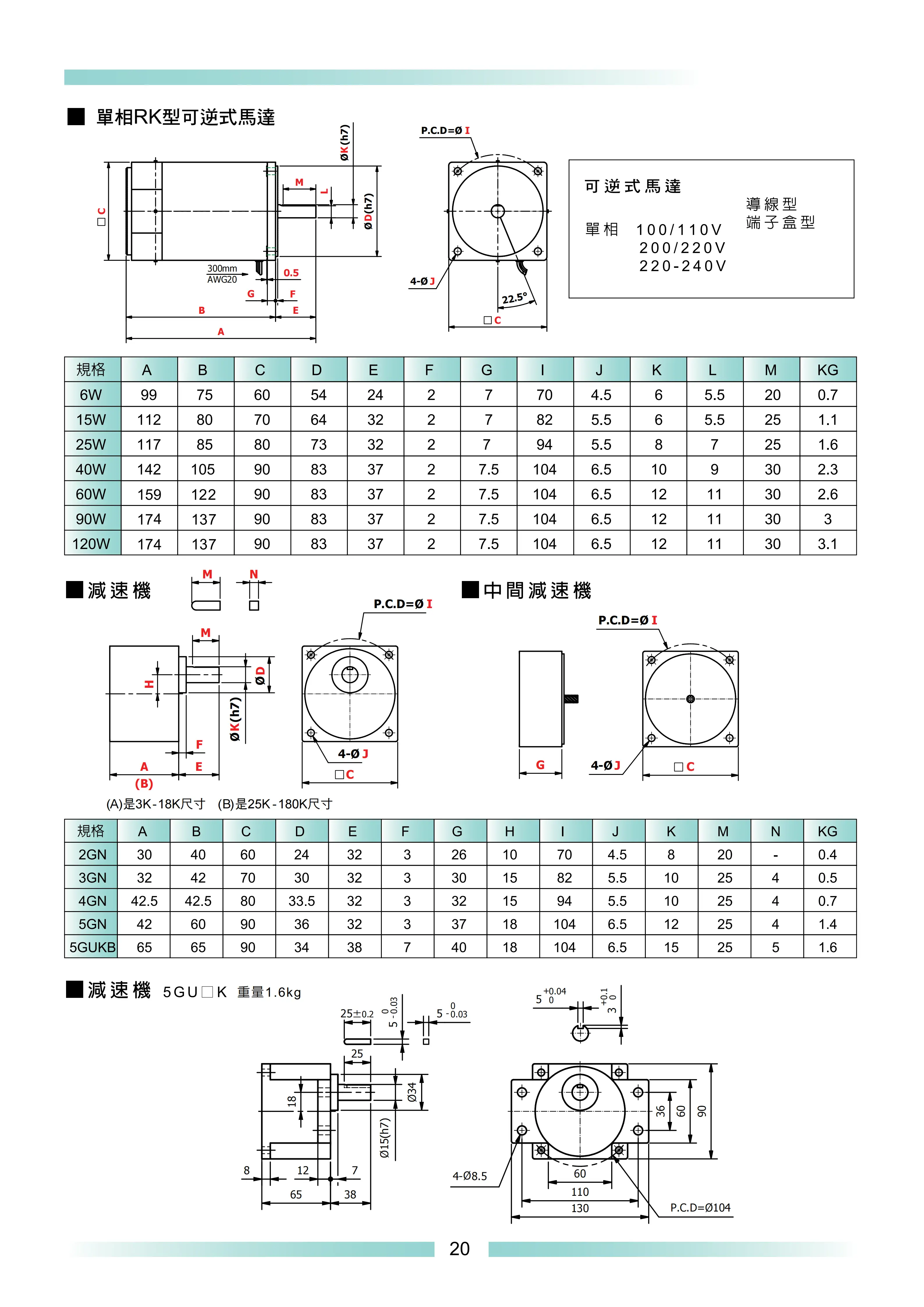

• 安裝方式：立式/臥式通用80mm法蘭通孔安裝，和全系4GN減速箱百分百匹配

四、配套減速箱扭矩對照表（現場常用）

五、標準接線規范（現場通用）

• 端子排布（6位接線盒原廠標準）：端子1/2=電機主繞組、端子3/4=電機副繞組（電容回路）、端子5/6=電磁剎車獨立線圈，電機與剎車電源共用AC220V，無需外接電源
• 基礎通電接線（聯動控制，現場90%工況）：火線L接入公共端，零線N并聯接入電機回路、剎車回路；通電同步松剎+電機運轉，斷電同步剎車抱死，和出廠聯動邏輯一致
• 正反轉切換方法：互換端子3、4兩根副繞組接線即可換向，禁止帶電拔插端子；兩次換向間隔≥0.3s，避免繞組反向沖擊擊穿電容
• 剎車獨立控制（停機手動松剎）：單獨斷開5/6剎車端子，電機斷電停機后，可單獨給5/6通AC220V解除剎車，用于人工盤動調機，設備正常運行禁止該接法
• 浪涌防護要求：剎車線圈斷電會產生高壓浪涌，必須并聯RC吸收回路（100Ω/0.1μF），防止擊穿接觸器觸點、干擾周邊PLC信號

六、安裝、調試硬性禁忌（現場高頻報錯點）

• 轉速修正：原廠50Hz實際裸機空載轉速1250r/min，此前1300r/min為理論同步轉速，滿載后轉速再下降10%-15%，選型減速比需預留余量
• 散熱禁忌：S2-30分鐘短時工作制，連續滿載運行不得超過25分鐘，之后強制停機冷卻40分鐘；長期連續使用必須降載60%運行
• 剎車使用禁忌：禁止高頻點動（每分鐘啟停＞8次），摩擦片快速磨損，會出現剎車打滑、抱死延遲；單次剎車滑行超標優先更換剎車摩擦片
• 同軸度要求：電機與減速箱、負載聯軸器同軸度≤0.1mm，偏心會導致電機尾部剎車異響、軸承過熱燒毀
• 出線防護：接線盒朝上安裝，杜絕油水順著線纜流入盒內，本機僅IP40，禁止機床切削液噴淋直面電機尾部

七、常見故障快速排查

• 電機嗡鳴不轉動：內置4μF啟動電容衰減、端子松動；更換同規格4μF/450V電容，禁止混用5μF電容
• 電機轉動但不剎車：剎車端子斷路、剎車線圈燒毀、浪涌擊穿；測量5/6端子電壓，無電壓排查線路，有電壓更換剎車線圈
• 停機剎車抖動異響：摩擦片沾染油污；拆解尾部剎車組件，酒精擦拭摩擦片，烘干后復原
• 高溫自動停機：內置熱保護器動作，過載/散熱不良；斷電自然冷卻30分鐘自動復位，排查負載卡滯問題
