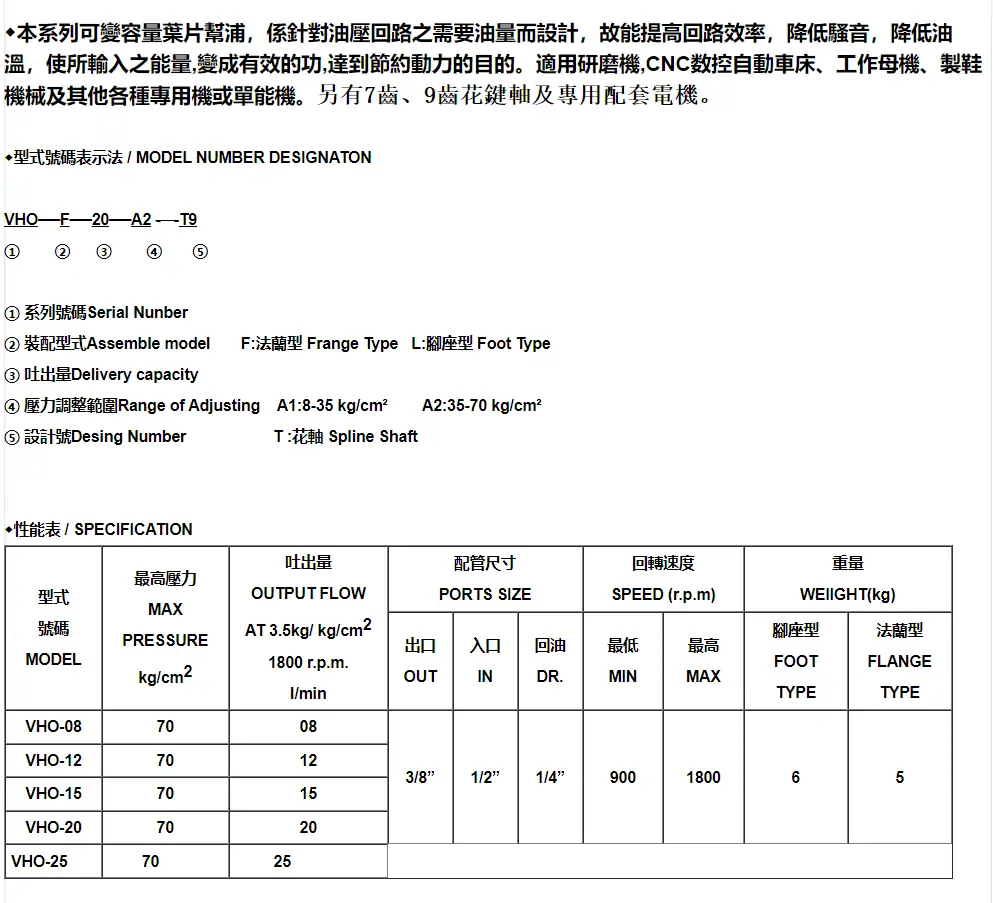

一、型號釋義

• VHOD：高低壓組合式雙聯變量葉片泵系列
• F：法蘭安裝型式
• 2020：前后兩泵公稱排量均為 20mL/r，等排量雙聯結構
• A2：壓力調節檔位，調節區間 3.5～7.0MPa，最高使用壓力 7MPa

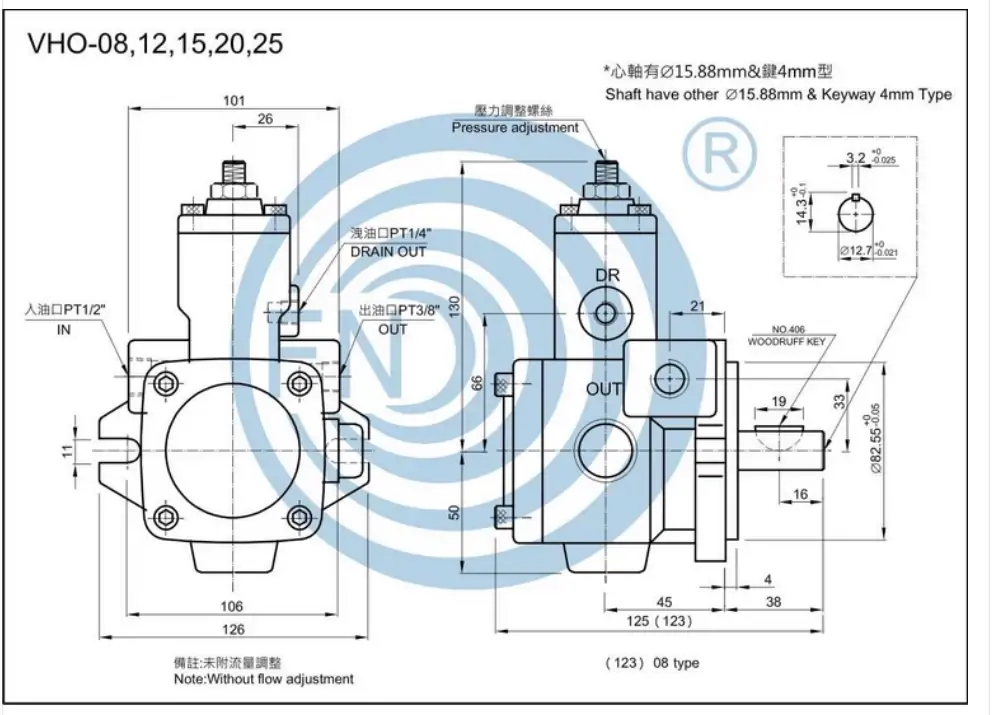

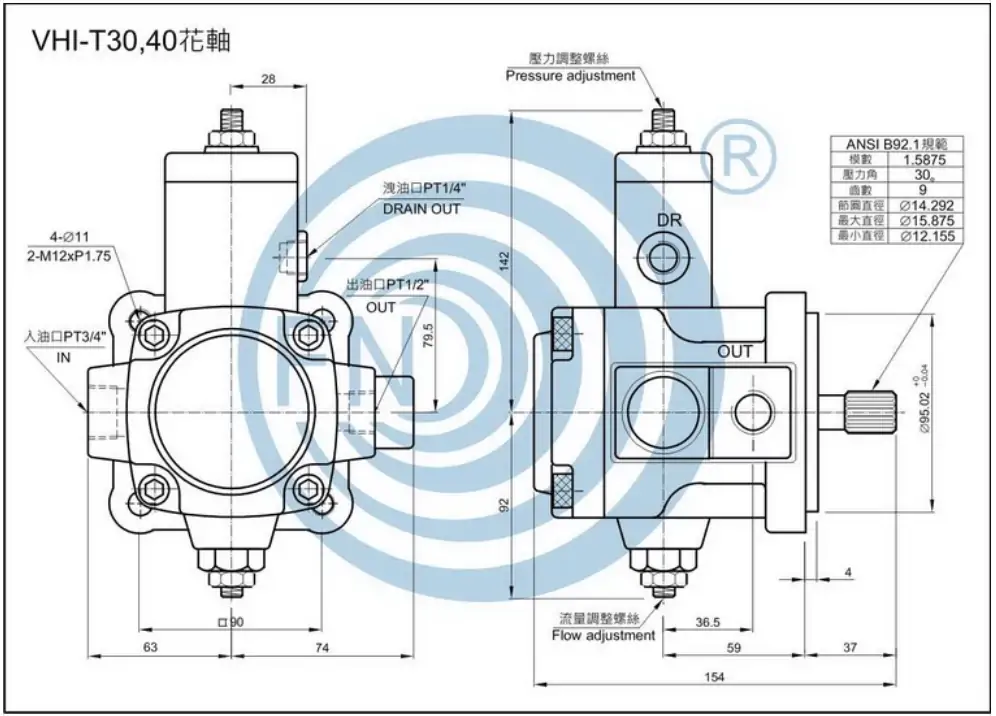

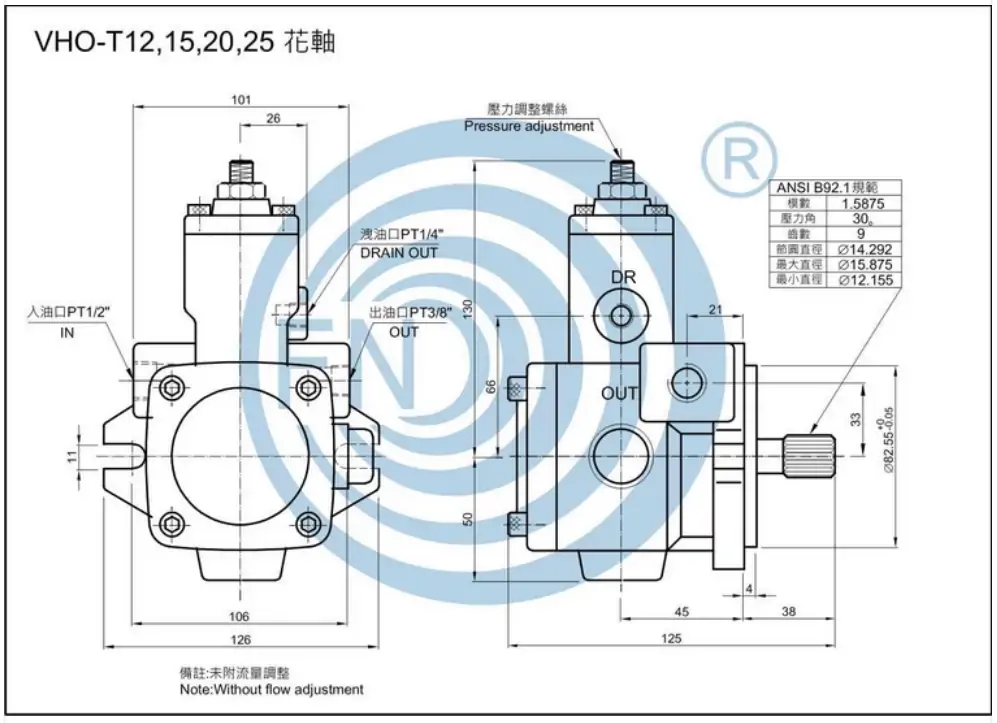

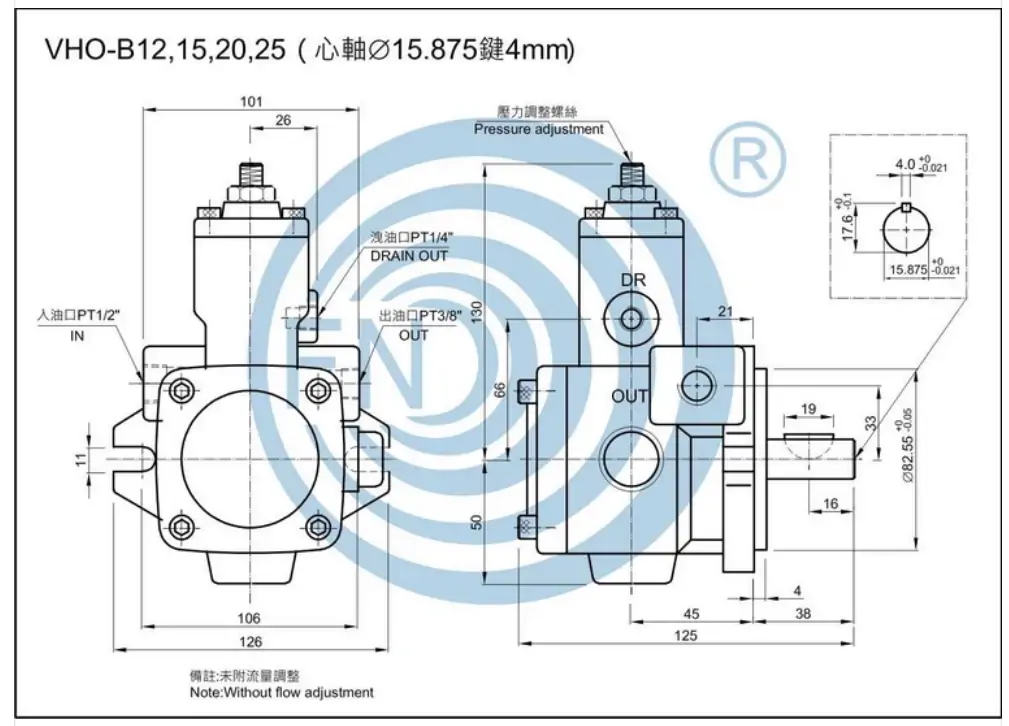

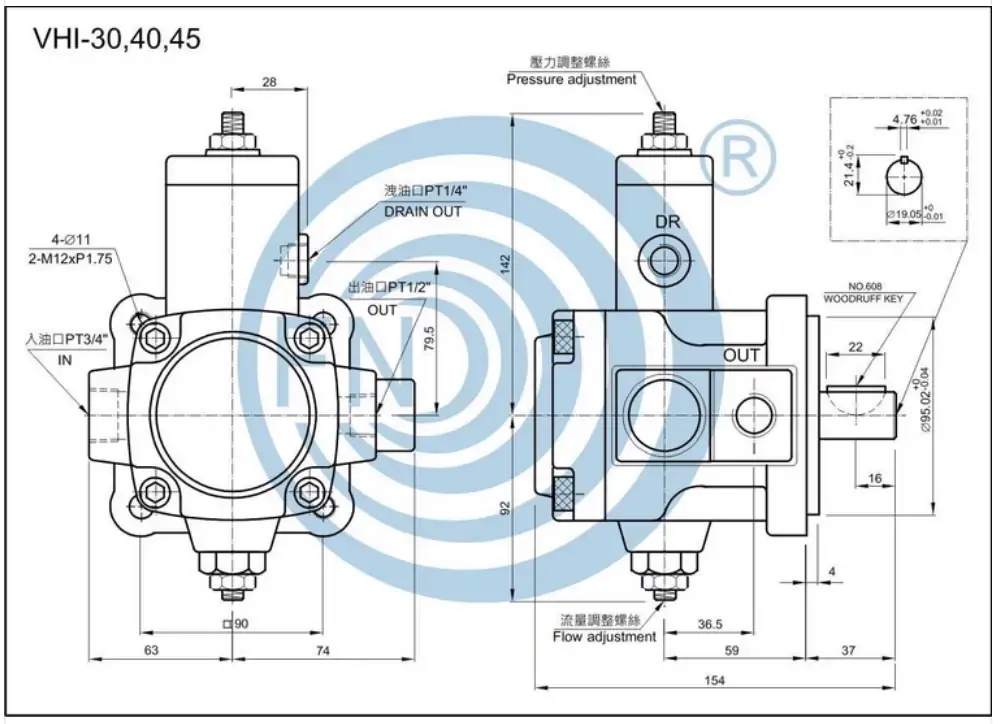

二、整體結構組成

1. 整體式鑄鐵泵殼體，前后端蓋一體布局，剛性高、耐壓抗振
2. 前泵、后泵各一套：偏心定子環、轉子、多片式葉片
3. 前后雙配油盤，帶壓力平衡阻尼槽，減小內泄與流量脈動
4. 內置兩組獨立壓力補償變量機構，每泵可單獨調壓、單獨變量
5. 共用一根主傳動軸，成對重載軸承支撐
6. 高壓雙唇骨架油封、全套耐油密封組件、定位銷

三、工作原理

屬于單作用偏心式、同軸雙聯、壓力自動補償變量葉片泵

1. 電機驅動主軸，前后雙泵同步同速運轉；葉片靠離心力 + 背部壓力油緊貼定子內環。
2. 葉片間密閉容腔旋轉時容積變大形成負壓，完成吸油；容積變小擠壓油液建立壓力，完成排油。
3. 空載 / 快進工況：系統壓力低，補償閥彈簧頂緊，定子保持最大偏心，雙泵全流量輸出，實現快速動作。
4. 工進 / 負載保壓：系統壓力上升達到設定值，液壓力推動閥芯、帶動定子偏移，偏心量自動減小，流量自動降低。
5. 雙聯獨立調壓，可分別設定前后泵壓力，完美適配快進大流量、工進高壓小流量高低壓復合回路，大幅減少溢流發熱、節能降溫。

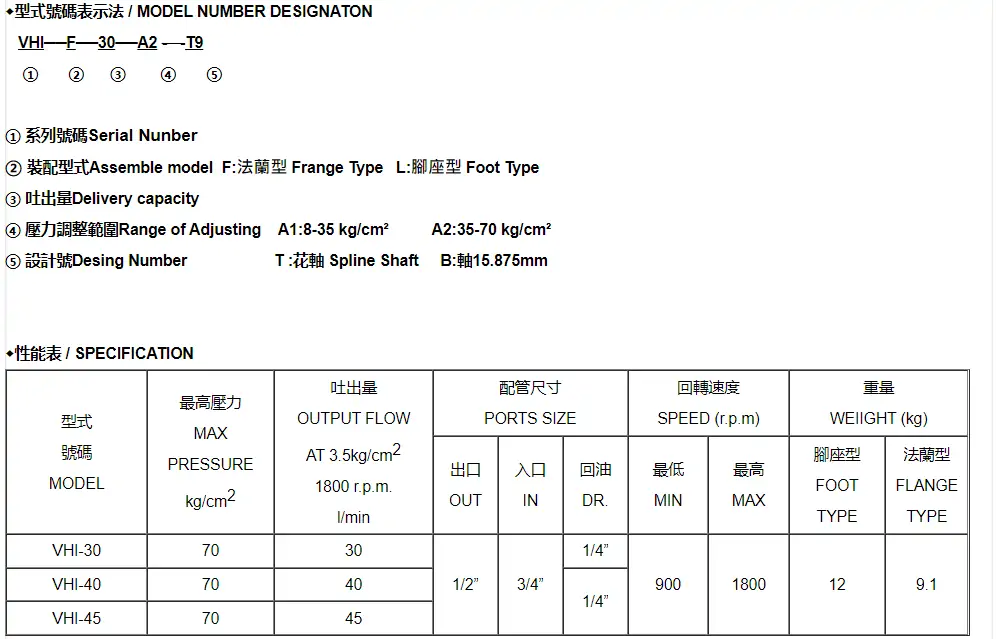

四、核心典型參數

• 單泵排量：20 mL/r，雙聯組合 20+20 mL/r
• 壓力等級：調節范圍 3.5～7.0 MPa，最高瞬時壓力 7.5 MPa
• 適配轉速：700～1800 r/min，推薦常用 1200～1500 r/min
• 1500r/min 單泵空載流量：30 L/min，雙聯合計 60 L/min
• 工作介質：ISO VG32/VG46 抗磨液壓油
• 正常油溫：30～60℃
• 結構形式：法蘭安裝、同軸雙聯、內置調壓變量

五、性能特點

1. 高低壓自動切換：雙泵獨立變量，快進大流量、工進自動減流量，節能顯著、系統溫升低。
2. 運行低噪低脈動：多葉片結構 + 配油盤平衡槽，流量脈動小，整機振動噪音低。
3. 同軸一體結構：共用主軸、一體泵體，占用空間小，安裝配電機非常方便。
4. 耐用易維護：關鍵摩擦副材質耐磨，模塊化結構，定子、葉片、油封均可單獨更換。
5. 壓力可調范圍寬：A2 檔位適配絕大多數機床、輕工機械常規中低壓工況。

六、典型應用場景

各類需要快慢速動作、高低壓復合的液壓設備：

• 數控車床、加工中心、磨床液壓站
• 注塑輔助機械、木工機械、制鞋機械
• 自動化流水線液壓系統、液壓夾具、升降液壓單元

七、安裝使用注意事項

1. 吸油管路必須密封不漏氣，吸油高度控制在 500mm 以內，吸油過濾精度 100μm。
2. 嚴格控制電機與泵同軸度，偏差≤0.1mm，禁止皮帶單邊拉扯驅動。
3. 嚴禁一次性把壓力調至極限，需從小到大緩慢調節，避免液壓沖擊。
4. 保持油液清潔，定期換油清洗濾芯，防止雜質拉傷定子、葉片、配油盤。
